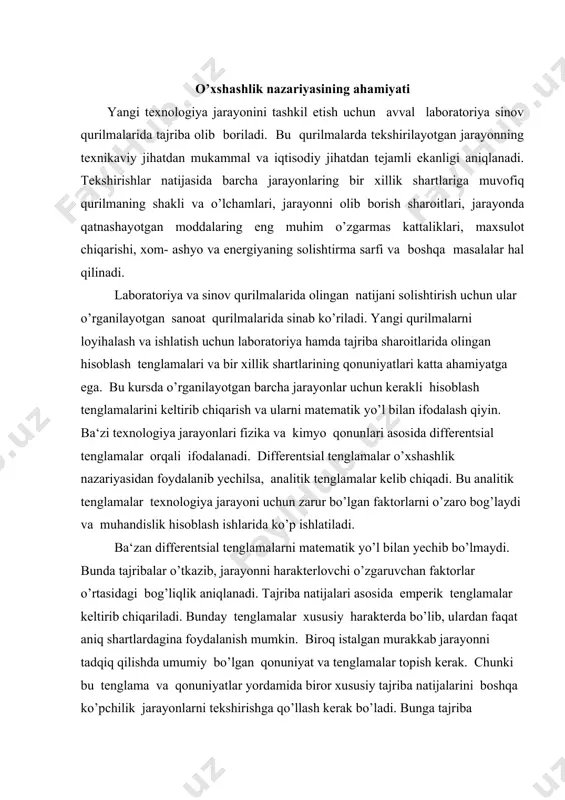

1663174908.doc m wd р 2 рw р d gl w 2 2 3 v gl l wt 1 2 1 2 3 p p p v gl - × l a l × 2 l a fo t = a l pe × = w k k l bi l a × = t c r ku d × = d l b d v 2 l d t d к l к b d l w tozalash jarayoni va qurilmalarini modellashtirish asoslari reja: 1. o’xshashlik nazariyasining ahamiyati 2. o’xshashlik teoremalari va mezonlari. 3. modellashtirishning asosiy printsiplari. o’xshashlik nazariyasining ahamiyati yangi texnologiya jarayonini tashkil etish uchun avval laboratoriya sinov qurilmalarida tajriba olib boriladi. bu qurilmalarda tekshirilayotgan jarayonning texnikaviy jihatdan mukammal va iqtisodiy jihatdan tejamli ekanligi aniqlanadi. tekshirishlar natijasida barcha jarayonlaring bir xillik shartlariga muvofiq qurilmaning shakli va o’lchamlari, jarayonni olib borish sharoitlari, jarayonda qatnashayotgan moddalaring eng muhim o’zgarmas kattaliklari, maxsulot …

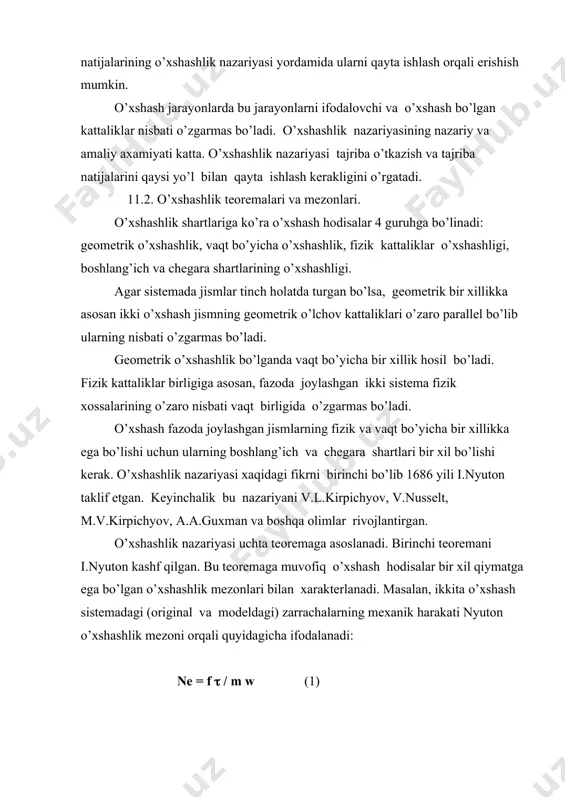

a emperik tenglamalar keltirib chiqariladi. bunday tenglamalar xususiy harakterda bo’lib, ulardan faqat aniq shartlardagina foydalanish mumkin. biroq istalgan murakkab jarayonni tadqiq qilishda umumiy bo’lgan qonuniyat va tenglamalar topish kerak. chunki bu tenglama va qonuniyatlar yordamida biror xususiy tajriba natijalarini boshqa ko’pchilik jarayonlarni tekshirishga qo’llash kerak bo’ladi. bunga tajriba natijalarining o’xshashlik nazariyasi yordamida ularni qayta ishlash orqali erishish mumkin. o’xshash jarayonlarda bu jarayonlarni ifodalovchi va o’xshash bo’lgan kattaliklar nisbati o’zgarmas bo’ladi. o’xshashlik nazariyasining nazariy va amaliy axamiyati katta. o’xshashlik nazariyasi tajriba o’tkazish va tajriba natijalarini qaysi yo’l bilan qayta ishlash kerakligini o’rgatadi. 11.2. o’xshashlik teoremalari va mezonlari. o’xshashlik shartlariga ko’ra o’xshash hodisalar 4 guruhga bo’linadi: geometrik o’xshashlik, vaqt bo’yicha o’xshashlik, fizik kattaliklar o’xshashligi, boshlang’ich va chegara shartlarining o’xshashligi. agar sistemada jismlar tinch holatda turgan bo’lsa, geometrik bir xillikka asosan ikki o’xshash jismning geometrik o’lchov kattaliklari o’zaro parallel bo’lib ularning nisbati o’zgarmas bo’ladi. geometrik o’xshashlik bo’lganda vaqt bo’yicha bir xillik hosil bo’ladi. …

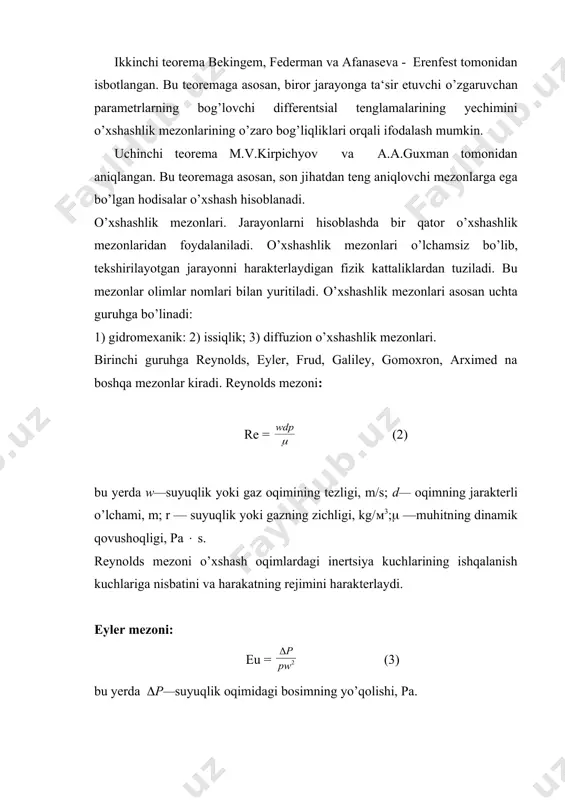

akterlanadi. masalan, ikkita o’xshash sistemadagi (original va modeldagi) zarrachalarning mexanik harakati nyuton o’xshashlik mezoni orqali quyidagicha ifodalanadi: ne = f ( / m w (1) ikkinchi teorema bekingem, federman va afanaseva - erenfest tomonidan isbotlangan. bu teoremaga asosan, biror jarayonga ta‘sir etuvchi o’zgaruvchan parametrlarning bog’lovchi differentsial tenglamalarining yechimini o’xshashlik mezonlarining o’zaro bog’liqliklari orqali ifodalash mumkin. uchinchi teorema m.v.kirpichyov va a.a.guxman tomonidan aniqlangan. bu teoremaga asosan, son jihatdan teng aniqlovchi mezonlarga ega bo’lgan hodisalar o’xshash hisoblanadi. o’xshashlik mezonlari. jarayonlarni hisoblashda bir qator o’xshashlik mezonlaridan foydalaniladi. o’xshashlik mezonlari o’lchamsiz bo’lib, tekshirilayotgan jarayonni harakterlaydigan fizik kattaliklardan tuziladi. bu mezonlar olimlar nomlari bilan yuritiladi. o’xshashlik mezonlari asosan uchta guruhga bo’linadi: 1) gidromexanik: 2) issiqlik; 3) diffuzion o’xshashlik mezonlari. birinchi guruhga reynolds, eyler, frud, galiley, gomoxron, arximed na boshqa mezonlar kiradi. reynolds mezoni: re = (2) bu yerda w—suyuqlik yoki gaz oqimining tezligi, m/s; d— oqimning jarakterli o’lchami, m; r — suyuqlik yoki gazning zichligi, …

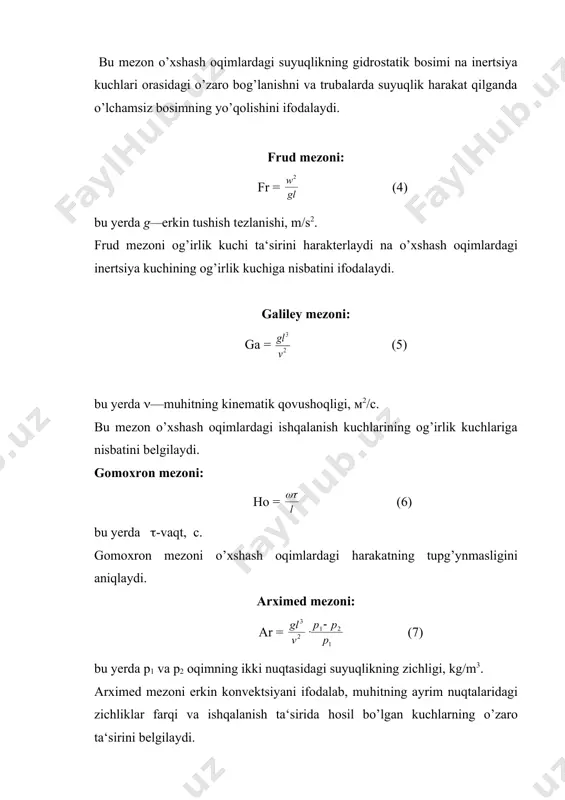

м2/c. bu mezon o’xshash oqimlardagi ishqalanish kuchlarining og’irlik kuchlariga nisbatini belgilaydi. gomoxron mezoni: ho = (6) bu yerda (-vaqt, с. gomoxron mezoni o’xshash oqimlardagi harakatning tupg’ynmasligini aniqlaydi. arximed mezoni: ar = (7) bu yerda p1 va р2 oqimning ikki nuqtasidagi suyuqlikning zichligi, kg/m3. arximed mezoni erkin konvektsiyani ifodalab, muhitning ayrim nuqtalaridagi zichliklar farqi va ishqalanish ta‘sirida hosil bo’lgan kuchlarning o’zaro ta‘sirini belgilaydi. ikkinchi guruhga nusselt, fure, pekle, prandtl, bio, grasgof, kutateladze va boshqa mezonlar kiradi. nusselt mezoni: nu = (8) bu yerda (—issiqlik berish koeffitsienti,vt/(м2 к); (-muhitning issiqlik o’tkazuvchanlik koeffitsenti, vt/(m k). nusselt mezoni o’xshash oqimlarning chegara qatlamidagi issiqlik berish tezligi va harorat maydoni o’rtasidagi bog’liqlikni ifodalaydi. fure mezoni: (9) bu yerda (—harorat o’tkazuvchanlik koeffitsienti, м2/c. fure mezoni issiqlik oqimlaridagi noto’rg’un jarayonlarning o’xshashligini belgilab, jismning harorat maydoni, fizik xossalari va o’lchamlari o’rtasidagi bog’liqlikni ifodalaydi. pekle mezoni: (10) pekle mezoni jarayonning gidrodinamik sharoitini va muhitning issiqlik xossalarini belgilaydi. bu mezon konvektiv …

zoni: (13) bu yerda (suyuqlikning hajm bo’yicha kengayish koeffitsenti, 1/k; (t—qattiq jism va undan ma‘lum masofadagi oqim haroratlari orasidagi farq, k. grasgof mezoni erkin issiqlik konvektsiyasini harakterlab, ishqalanish kuchlari va noizotermik oqimning ayrim nuqtalaridagi turli zichliklar ta‘sirida hosil bo’lgan ko’taruvchi kuch o’rtasidagi nisbatni belgilaydi. kutateladze mezoni: (14) bu yerda r—faza o’zgarish issiqligi (masalan, bug’ning kondensatsiyalanishi vaqtida ajralgan issiqlik miqdori), j/kg; s—suyuqlikning (masalan, kondensatning) issiqlik sig’imi, j/(kg); (t— kondensat yupqa qatlami va devor o’rtasidagi haroratlar farqi. kutateladze mezoni fazaning o’zgarish issiqligini birorta fazaning to’yinish haroratiga nisbatan o’ta qizitish yoki o’ta sovitish issiqligiga nisbatini ifodalaydi. uchinchi guruhga, ya‘ni diffuzion o’xshashlik mezonlari qatoriga nusselt, prandtl, fure, bio, pekle mezonlari kiradi. nu = (15) pr = (16) fo = (17) bi = (18) pe = (19) bu yerda (- modda berish koeffitsenti, m/s; d- diffuziya koeffitsienti м2/с; dк- qattiq jismdagi diffuziya koeffitsienti, м2/с. har bir berilgan jarayon uchun o’xshashlik mezonlari asosida kriterial tenglamalar olinadi. …
