powerpoint presentation 7- ma'ruza konvektiv issiqlik almashinuvi. nyuton – rixman qonuni. reja nyuton - rixman tenglamasi. erkin va majburiy konvektsiya jarayoni. o'xshashlik nazariyasi nyuton - rixman tenglamasi. suyuq, gazsimon yoki sochiluvchan moddalar mikroskopik qismlarining harakati vaqtida ularning o'zaro zarralari bilan aralashuvi natijasida issiqlik energiyasining uzatilishi hodisasi konvektiv issiqlik almashinuvi deyiladi. konvektsiya - sochiluvchan, suyuq va gazsimon moddalar qatlamlari zarralarining tartibsiz harakatida namoyon bo'ladi. yuqori temperaturali suyuqlik (gaz) massasi har doim temperaturasi pastroq bo'lgan qismga tomon uzuluksiz va tartibsiz xarakatlanadi, hamda o'zi bilan issiqlikni eltadi. gaz va suyuqlikiing konvektiv harakati vaqtida qattiq, suyuq va gazsimon moddalarga issiqlik berilishi hodisasi issiqlikning konvektiv uzatilishi deyiladi. bunda issiqlik oqimininng kattaligi issiqligi almashinuvi sirt yuzasi bilan qattiq jism va suyuqlik sirtlaridagi temperaturalar ayirmasi ko'paytmasiga mutanosibdir; ya'ni buni nyuton-rixman qonuni deyiladi. bunda tk va ts - qattiq va suyuq jismlar temperaturasi (ularning absolyut qiymatlari olinadi hamda har doim ularning ayirmasi musbat deb qabul qilinadi, ya'ni katta …

2 / 10

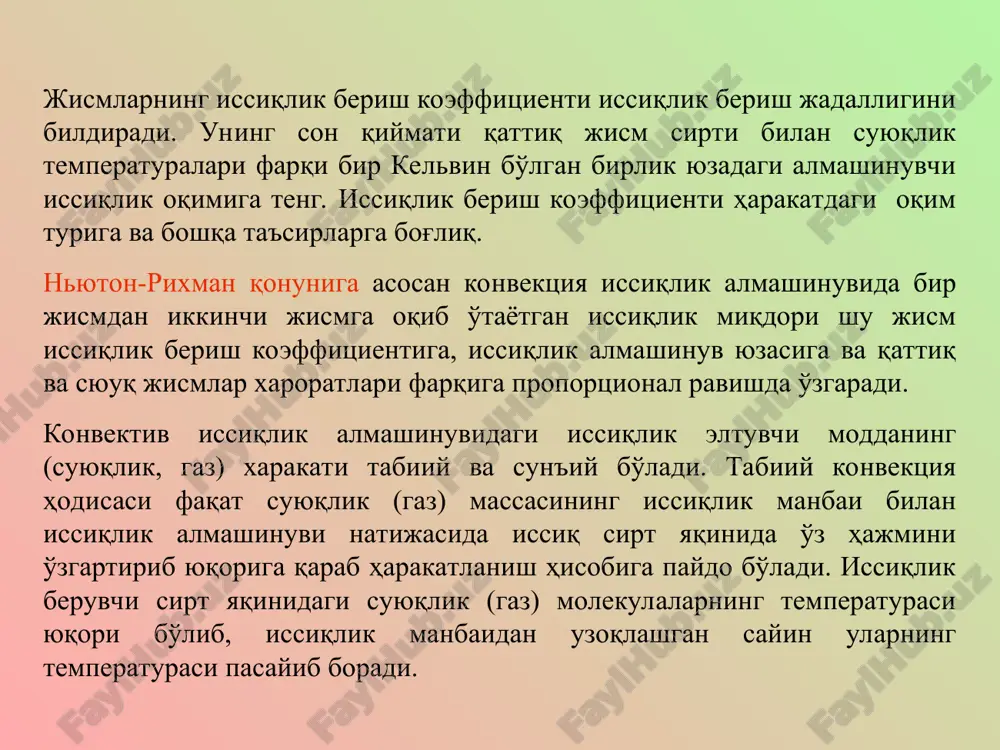

un'iy bo'ladi. tabiiy konvektsiya hodisasi faqat suyuqlik (gaz) massasining issiqlik manbai bilan issiqlik almashinuvi natijasida issiq sirt yaqinida o'z hajmini o'zgartirib yuqoriga qarab harakatlanish hisobiga paydo bo'ladi. issiqlik beruvchi sirt yaqinidagi suyuqlik (gaz) molekulalarning temperaturasi yuqori bo'lib, issiqlik manbaidan uzoqlashgan sayin ularning temperaturasi pasayib boradi. konvektiv issiqlik berish nazariyasining asosiy vazifasi oqim yuvib o'tadigan qattiq jism sirti orqali o'tuvchi issiqlik miqdorini aniqlashdir. issiqlikning yakuniy oqimi doimo temperaturaning pasayish tomoniga yo'nalgan bo'ladi, ya'ni suyuqlikdan devorga yoki devordan suyuqlikka o'tadigan issiqlik oqimi issiqlik almashinuvida ishtirok etayotgan sirtining kattaligi va temperatura bosimiga proportsional bo'ladi. bu bosim devor sirtining temperaturasi va devor sirtini yuvib o'tadigan muhitning temperaturasi farqiga teng. suyuqlik bilan jism sirti orasidagi issiqlik almashinuvining konkret shart-sharoitlarini hisobga oluvchi proportsionallik koeffitsientiga issiqlik berish koeffitsienti deyiladi. issiqlik berish koeffitsientiga teskari bo'lgan kattalik issiqlik berish termik qarshiligi deyiladi. issiqlik berish ancha murakkab jarayon. issiqlik berish koeffitsienti juda ko'p faktorlarga bog'liq; ulardan asosiylari quyidagilar; a) suyuqlik …

3 / 10

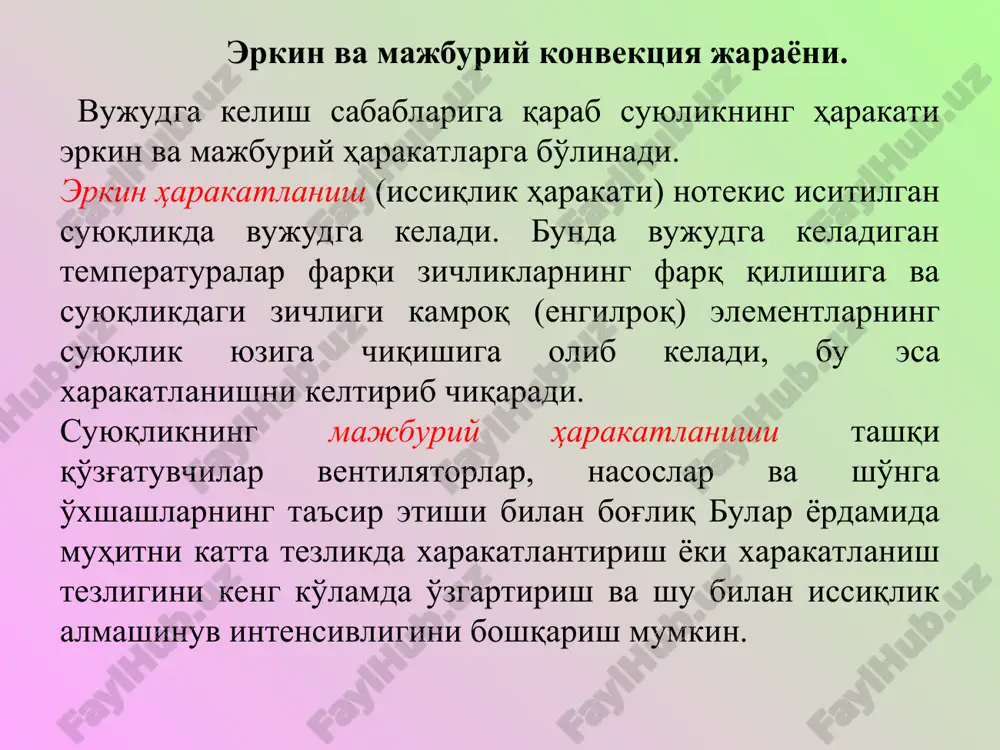

, nasoslar va sho'nga o'xshashlarning ta'sir etishi bilan bog'liq bular yordamida muhitni katta tezlikda xarakatlantirish yoki xarakatlanish tezligini keng ko'lamda o'zgartirish va shu bilan issiqlik almashinuv intensivligini boshqarish mumkin. erkin va majburiy konvektsiya jarayoni. suyuqlikning xarakati laminar yoki turbulent bo'lishi mumkin. laminar oqimda suyuqlikning zarralari aralashmasidan xarakatlanadi. bunda oqish yo'nalishiga normal bo'yicha issiqlikning uzatilishi asosan issiqlik o'tkazuvchanlik yo'li bilan amalga oshadi. suyuqlikning issiqlik o'tkazuvchanligi (suyuq metallardan tashqari) ancha kichik bo'lganligi sababli laminar oqimda issiqlik almashinish intensivligi katta bo'lmaydi. suyuqlik (gaz) massasi past temperaturali hajmdan nasos, ventilyator yoki birorta boshqa mashina yordamida so'rib chiqarilib isitkichga yo'naltirilsa, ya'ni harakat majburiy konvektsiya deyiladi. tashqi ta'sir hisobiga suyuqlik (gaz) zarralari bir tekis harakatlanmasdan uyurma harakat turiga o'tadi. suyuqlik to'liq aralashishi jarayonida o'zaro va qattiq devor (quvur, panjara va h.k.)bilan kontaktlashish vaqtida issiqlik almashadi. majburiy konvektsiyada issiqlikning uzatilishi, asosan, issiqlik energiyasi eltuvchisining muhitga tekkan vaqtida, issiqlik o'tkazuvchanlik bo'yicha sodir bo'ladi. o'xshashlik nazariyasi tabiatda yuz beridigan …

4 / 10

b, shakli va tarkibi bir xil bo'lgan differentsial tenglamalar va qiymatdosh o'lchov shartlari bilan ifodalanidigan fizik jarayonlar mujmuasiga aytiladi. o'xshashlik nazariyasida xodisalar guruxi, -bir xillilik shartiga kiruvchi xar bir kattalikni, o'zgarmas ko'paytuvchiga ko'paytirish bilan ajratiladi. xodisalar guruxi tuzilishini geometrik shakllar misolida tushuntirish mumkin. bu erda - o'xshashlik koeffitsienti deb yuritiladi. bu koeffitsient o'zgarmas bo'ladi. o'xshash xodisalarni xarakterlovchi jarayonlarda shunday xarakterli o'xshash nuqtalar uchraydiki bu nuqtadalarda jarayon ko'rsatkichlari bir xil o'lchamsiz kattalikni oladi. bu o'lchamsiz kattalik o'xshashlik kriteriyasi deyiladi. o'xshashlik kriteriyasini yirik olimlar nomi bilan atash qabul qilingan. o'xshashlik nazariyasida asosan nusselt kriteriyasi orqali o'rganiladi: reynolds soni. inertsiya kuchlari bilan qovushqoqlik nisbatini harakterlaydi. pekle soni, issiqlikning konvektsiya va issiqlik o'tkazuvchanlik yo'li bilan tarqalish tezliklari nisbatini xarakterlaydi. eyler soni, bosim kuchlari bilan inertsiya kuchlarining nisbatini xarakterlaydi: grasgof soni, zichliklarning farqi tufayli suyuqlikda paydo bo'ladigan ko'tarish kuchlarining qovushoqlik kuchlariga nisbatini xarakterlaydi: arximed soni, ikki fazali muhitdagi erkin xarakatlanishda (masalan, suyuqlikda bug' pufakchalarining yoki …
