1 / 17

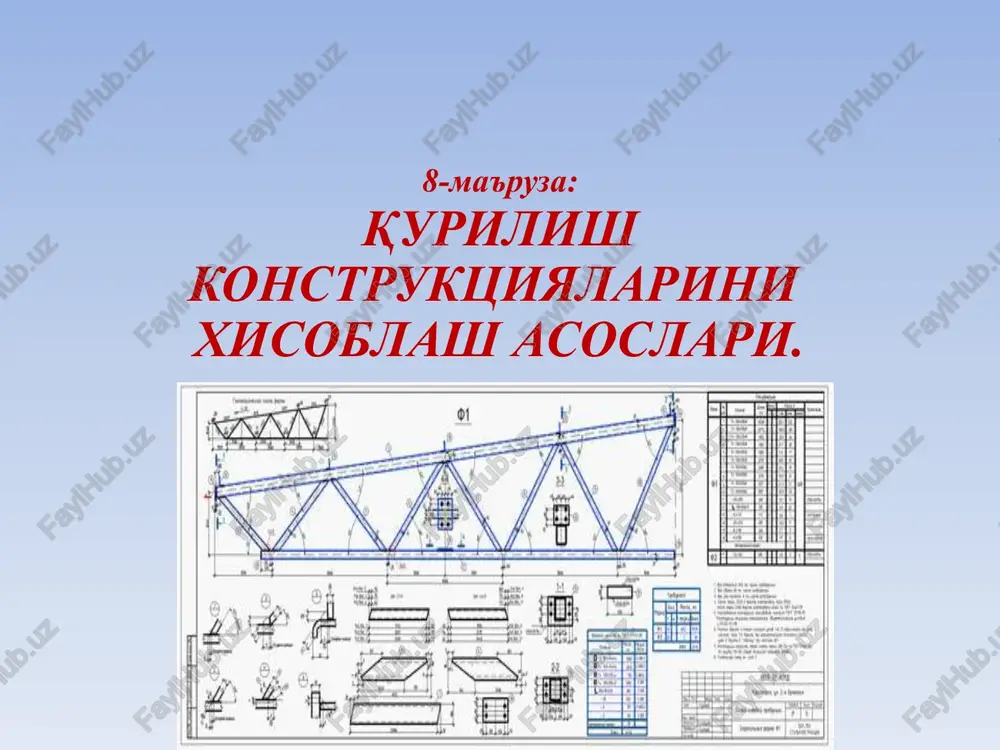

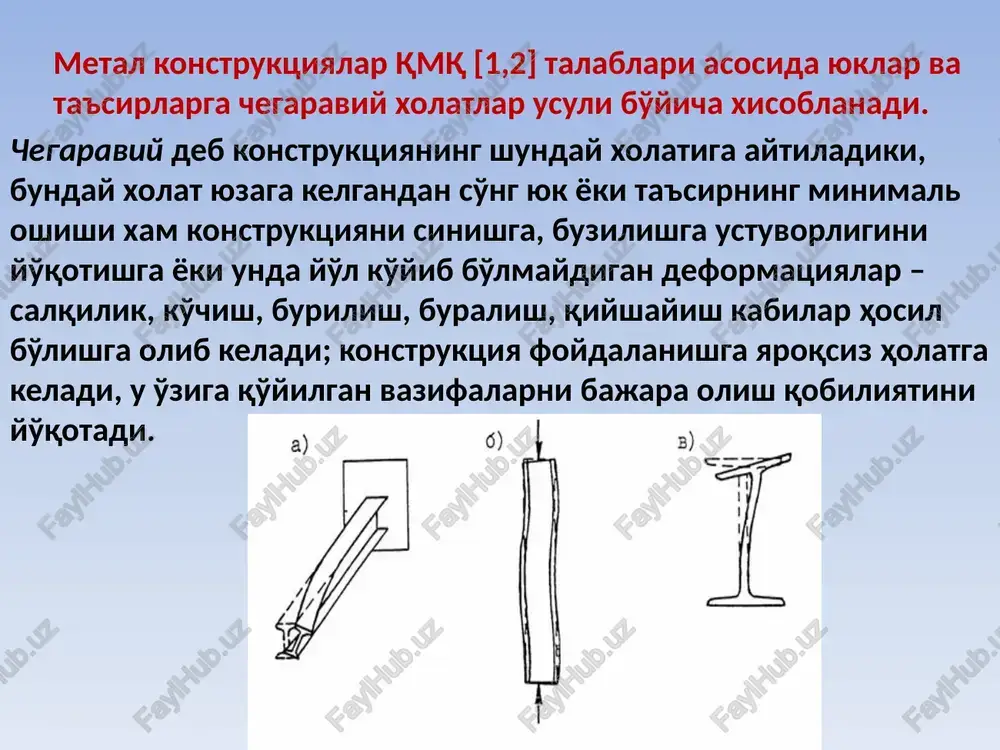

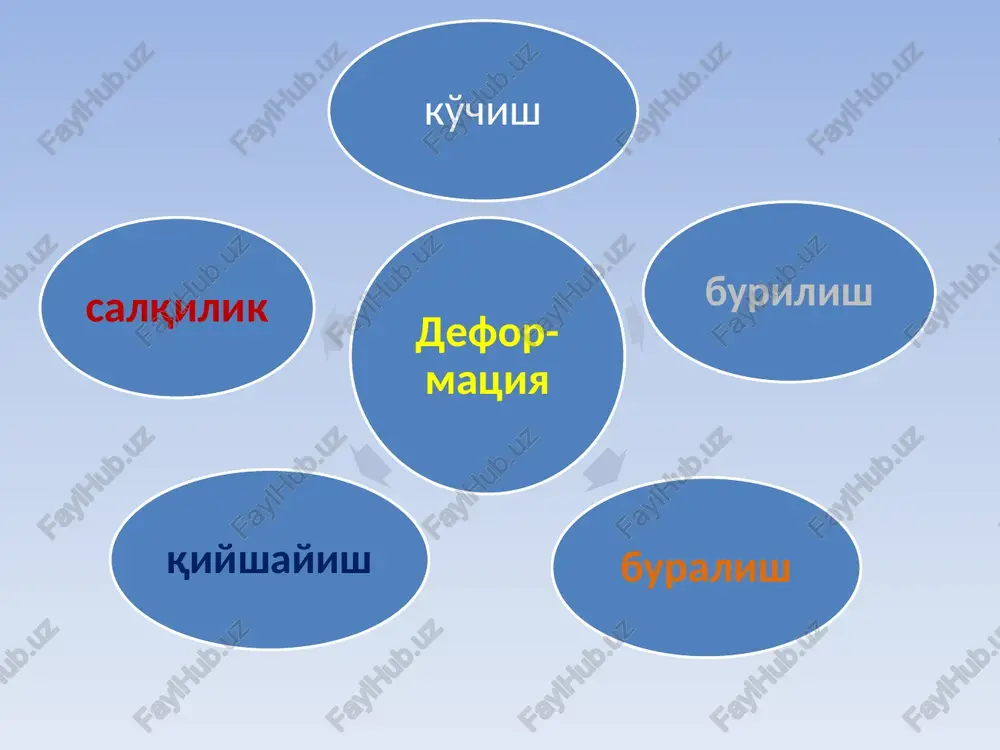

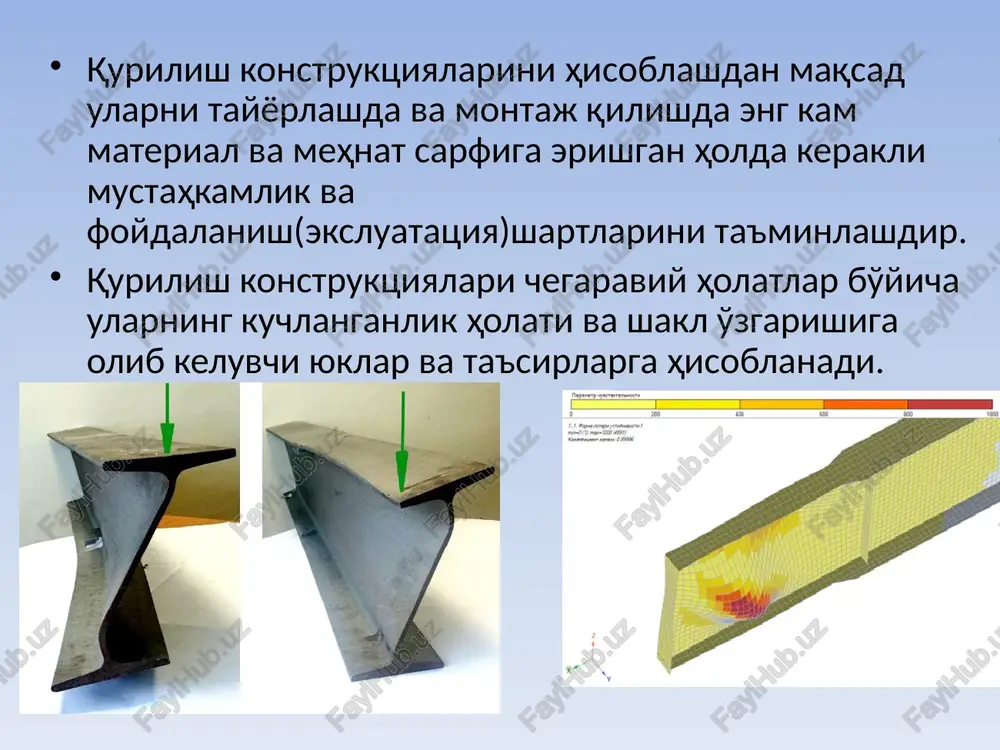

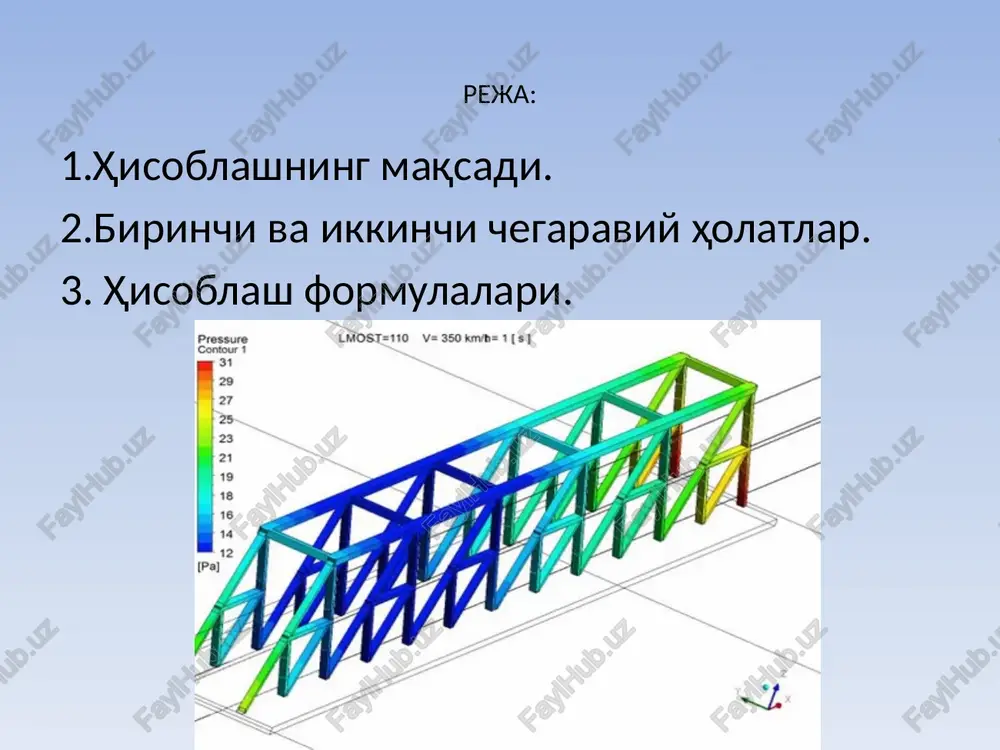

metal konstruktsiyalarni chegaraviy xolatlar bo'yicha xisoblash 8-ma'ruza: qurilish konstruktsiyalarini xisoblash asoslari. peja: 1.hisoblashning maqsadi. 2.birinchi va ikkinchi chegaraviy holatlar. 3. hisoblash formulalari. j 2 qupilish konstruktsiyalarini hisoblashdan maqsad ularni tayyorlashda va montaj qilishda eng kam material va mehnat sarfiga erishgan holda kerakli mustahkamlik va foydalanish(eksluatatsiya)shartlarini ta'minlashdir. qupilish konstruktsiyalari chegaraviy holatlar bo'yicha ularning kuchlanganlik holati va shakl o'zgarishiga olib keluvchi yuklar va ta'sirlarga hisoblanadi. chegaraviy deb konstruktsiyaning shunday xolatiga aytiladiki, bunday xolat yuzaga kelgandan so'ng yuk yoki ta'sirning minimal oshishi xam konstruktsiyani sinishga, buzilishga ustuvorligini yo'qotishga yoki unda yo'l ko'yib bo'lmaydigan deformatsiyalar – salqilik, ko'chish, burilish, buralish, qiyshayish kabilar hosil bo'lishga olib keladi; konstruktsiya foydalanishga yaroqsiz holatga keladi, u o'ziga qo'yilgan vazifalarni bajara olish qobiliyatini yo'qotadi. metal konstruktsiyalar qmq [1,2] talablari asosida yuklar va ta'sirlarga chegaraviy xolatlar usuli bo'yicha xisoblanadi. 5 defor-matsiya tuplapi ko'chish burilish buralish qiyshayish salqilik konstruktsiyaning ustivorligini yo'qotishi, xar xil buzilishlar, inshootning geometrik o'zgaruvchan xolga kelib kolishi, deformatsiya …

2 / 17

iyatining yo'qotilishi plastiklik, mo'rt yoki charchashdan buzilishlar holat yoki shakl ustivorligini yo'qotish o'zgaruvchan tizimga o'tish to'liq ishlashga yaroqsizlik oquvchanlik holati birikmalarda noelastik siljishlar shaklning o'zgarishi ikkinchi normal ishlashga yaroqsizlik ko'chishlar (egilish, cho'kish, buralish) tebranishlar holatning o'zgarishi birikmalardagi siljishlar po'lat konstruktsiyalar uchun quyidagi chegaraviy holatlarni xisobga olish zarur (1- jadval). yuk ta'sirida ustivorlikning yo'qotilishi konstruktsiyalarning yuk ko'tarish qobiliyati ta'minlanishi uchun quyidagi shart bajarilishi kerak: n  f bu erda n – element kesimida hosil bo'luvchi eng katta hisobiy zo'riqish(cho'ziluvchi va siqiluvchi elementlarda bu- bo'ylama kuch, egiluvchi elementlarda- eguvchi moment va h.k). hisobiy kuchning qiymati eng avvalo yuklarga bog'liq bo'lib, qurilish mexanikasi qoidalariga ko'ra konstruktiv sxema, konstruktsiyalarning birikishi va boshqa omillarga ko'ra aniqlanadi. f – cho'zilish, siqilish yoki egilishga ishlaydigan element kesimining eng kichik yuk ko'tarish qobiliyati bo'lib, u konstruktsiya materialining mustahkamlik xususiyatlariga, kesim geometriyasiga(shakli va o'lchamlariga) bog'liq. umumiy ko'rinishda f = {r;a} shaklida tasvirlash mumkin, bunda r- materialning hisobiy qarshiligi; a …

3 / 17

k xarakteristikasi (yuza, qarshilik momenti); rn - po'latning me'yoriy qarshiligi; s - ish sharoiti koeffitsienti; m - material bo'yicha ishonch koeffitsienti. konstruktsiyaning ishlashga to'la yaroqsizlik holatini belgilovchi ko'chishlar yoki deformatsiyalar me'yoriy xujjatlarda belgilanadi ikkinchi gurux chegaraviy xolatlar bo'yicha xisoblashda ko'chishlar, tebranishlar belgilangan me'yoriy qiymatlardan ortib ketmasligi kerak, ya'ni: ko'chishlarning ruxsat etilgan qiymatlarini (fu) belgilash ishchilarning xavfsizligi va texnologik jixozlarning me'yorida ishlashini ta'minlash nuqtai nazaridan kelib chiqadi. bu erda: f - konstruktsiyaning ko'chishi yoki tebranish ko'rsatkichi; fu - ushbu ko'chishlarning ruxsat etilgan kiymati. image1.jpeg image2.png image3.png image4.jpeg image5.jpeg image6.png image7.jpeg image8.png image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.gif image14.wmf oleobject1.bin image15.wmf oleobject2.bin m c n fr s g g b = n u f f g £ /docprops/thumbnail.jpeg

4 / 17

qupilish konstruktsiyalarini xisoblash asoslari - Page 4

5 / 17

qupilish konstruktsiyalarini xisoblash asoslari - Page 5
