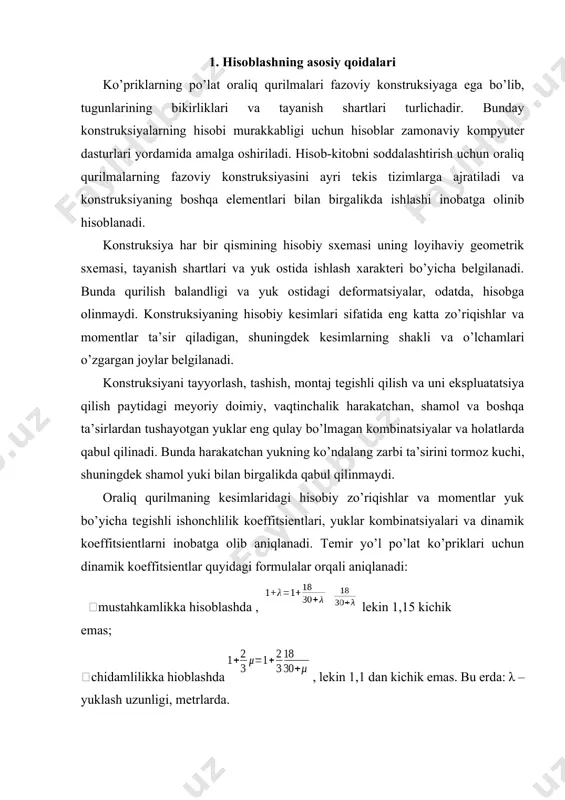

1674639015.docx po’lat ko’priklarni hisoblash reja: 1. hisoblashning asosiy qoidalari 2. yaxlit bosh to’sinlarni hisoblash 3. po’lattemirbeton to’sinlarning hisobi 4. qatnov qismi to’sinlarining hisobi 5. bosh fermalar hisobi 6. bog’lamalar va portal romining hisobi 1. hisoblashning asosiy qoidalari ko’priklarning po’lat oraliq qurilmalari fazoviy konstruksiyaga ega bo’lib, tugunlarining bikirliklari va tayanish shartlari turlichadir. bunday konstruksiyalarning hisobi murakkabligi uchun hisoblar zamonaviy kompyuter dasturlari yordamida amalga oshiriladi. hisob-kitobni soddalashtirish uchun oraliq qurilmalarning fazoviy konstruksiyasini ayri tekis tizimlarga ajratiladi va konstruksiyaning boshqa elementlari bilan birgalikda ishlashi inobatga olinib hisoblanadi. konstruksiya har bir qismining hisobiy sxemasi uning loyihaviy geometrik sxemasi, tayanish shartlari va yuk ostida ishlash xarakteri bo’yicha belgilanadi. bunda qurilish balandligi va yuk ostidagi deformatsiyalar, odatda, hisobga olinmaydi. konstruksiyaning hisobiy kesimlari sifatida eng katta zo’riqishlar va momentlar ta’sir qiladigan, shuningdek kesimlarning shakli va o’lchamlari o’zgargan joylar belgilanadi. konstruksiyani tayyorlash, tashish, montaj tegishli qilish va uni ekspluatatsiya qilish paytidagi meyoriy doimiy, vaqtinchalik harakatchan, shamol va boshqa …

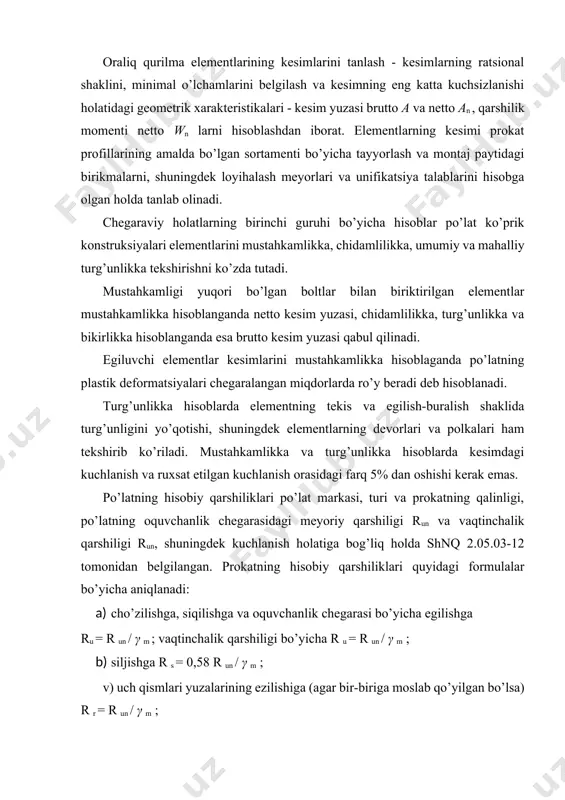

gi, metrlarda. oraliq qurilma elementlarining kesimlarini tanlash - kesimlarning ratsional shaklini, minimal o’lchamlarini belgilash va kesimning eng katta kuchsizlanishi holatidagi geometrik xarakteristikalari - kesim yuzasi brutto a va netto an , qarshilik momenti netto wn larni hisoblashdan iborat. elementlarning kesimi prokat profillarining amalda bo’lgan sortamenti bo’yicha tayyorlash va montaj paytidagi birikmalarni, shuningdek loyihalash meyorlari va unifikatsiya talablarini hisobga olgan holda tanlab olinadi. chegaraviy holatlarning birinchi guruhi bo’yicha hisoblar po’lat ko’prik konstruksiyalari elementlarini mustahkamlikka, chidamlilikka, umumiy va mahalliy turg’unlikka tekshirishni ko’zda tutadi. mustahkamligi yuqori bo’lgan boltlar bilan biriktirilgan elementlar mustahkamlikka hisoblanganda netto kesim yuzasi, chidamlilikka, turg’unlikka va bikirlikka hisoblanganda esa brutto kesim yuzasi qabul qilinadi. egiluvchi elementlar kesimlarini mustahkamlikka hisoblaganda po’latning plastik deformatsiyalari chegaralangan miqdorlarda ro’y beradi deb hisoblanadi. turg’unlikka hisoblarda elementning tekis va egilish-buralish shaklida turg’unligini yo’qotishi, shuningdek elementlarning devorlari va polkalari ham tekshirib ko’riladi. mustahkamlikka va turg’unlikka hisoblarda kesimdagi kuchlanish va ruxsat etilgan kuchlanish orasidagi farq 5% dan oshishi …

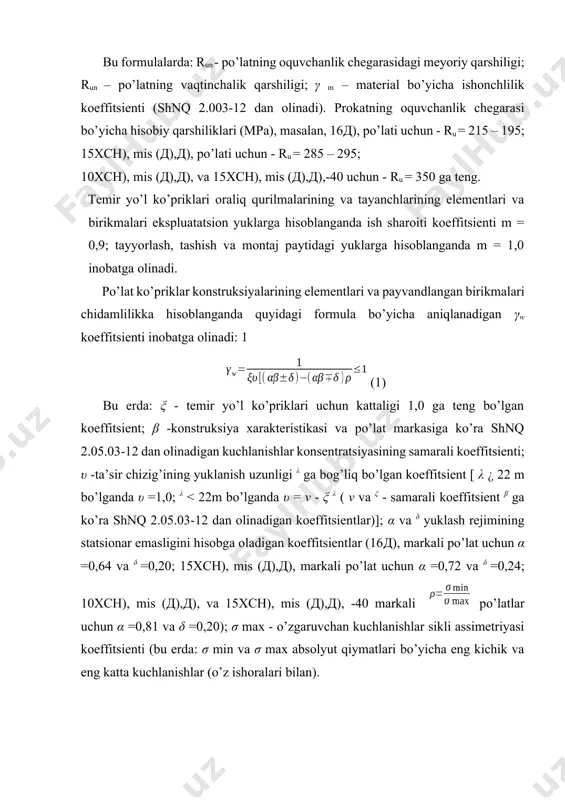

formulalarda: run - po’latning oquvchanlik chegarasidagi meyoriy qarshiligi; run – po’latning vaqtinchalik qarshiligi; γ m – material bo’yicha ishonchlilik koeffitsienti (shnq 2.003-12 dan olinadi). prokatning oquvchanlik chegarasi bo’yicha hisobiy qarshiliklari (mpa), masalan, 16д), po’lati uchun - ru = 215 – 195; 15xсн), mis (д),д), po’lati uchun - ru = 285 – 295; 10xсн), mis (д),д), va 15xсн), mis (д),д),-40 uchun - ru = 350 ga teng. temir yo’l ko’priklari oraliq qurilmalarining va tayanchlarining elementlari va birikmalari ekspluatatsion yuklarga hisoblanganda ish sharoiti koeffitsienti m = 0,9; tayyorlash, tashish va montaj paytidagi yuklarga hisoblanganda m = 1,0 inobatga olinadi. po’lat ko’priklar konstruksiyalarining elementlari va payvandlangan birikmalari chidamlilikka hisoblanganda quyidagi formula bo’yicha aniqlanadigan γw koeffitsienti inobatga olinadi: 1 (1) bu erda: ξ - temir yo’l ko’priklari uchun kattaligi 1,0 ga teng bo’lgan koeffitsient; β -konstruksiya xarakteristikasi va po’lat markasiga ko’ra shnq 2.05.03-12 dan olinadigan kuchlanishlar konsentratsiyasining samarali koeffitsienti; υ -ta’sir chizig’ining yuklanish uzunligi …

ko’ndalang va bo’ylama bikirlik qovurg’alari bo’lgan to’sinlar devorlarining turg’unligini hisoblash shnq 2.05.03-12 ko’rsatmalari bo’yicha amalga oshiriladi. belbog’larni to’sinlar devorlariga mahkamlash hisobi. belbog’ning to’sin devoriga birikmasi va belbog’ gorizontal taxtalarining o’zaro birikmalari gorizontal siljitish kuchiga va vaqtinchalik harakatlanuvchi yukning vertikal bosimiga hisoblanadi (rasm 4). rasm 4. belbog’ni to’sin devoriga mahkamlanishining hisobiy sxemalari: a – payvand birikma; b – boltli birikma belbog’ va to’sin devori o’zaro burchak chokli payvand birikmalar orqali mahkamlansa (rasm 4, a), bu birikmaning mustahkamlikka hisobi quyidagi formulalar orqali amalga oshiriladi. a) mahalliy vertikal bosim bo’lmaganda (to’sinning ostki belbog’i): metall choki bo’yicha metallning erish chegarasi bo’yicha mahalliy vertikal bosim bo’lganda (to’sinning ustki belbog’i): metall choki bo’yicha +q2≤rwz m; metallning erish chegarasi bo’yicha bu formulalarda: q - hisobiy ko’ndalang kuch; s - to’sinning siljiydigan kesimining statik momenti; i - kesimning inersiya momenti brutto; n - kesimdagi burchak choklarining soni; tf , tz - chok kesimining hisobiy balandligi; rwf , rwz …

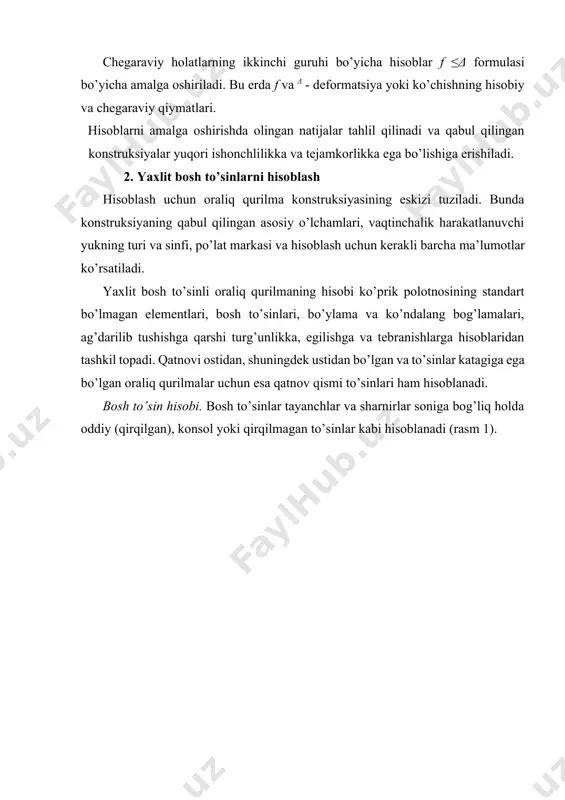

ilgan formulalarning chap qismi bo’yicha, ammo chidamlilikka hisoblarda qabul qilinadigan yuklar va ularning koeffitsientlari uchun, hisoblab chiqariladi. belbog’ va to’sin devori o’zaro mustahkamligi yuqori bo’lgan boltlar orqali biriktirilganda (rasm 4,b), bu birikmaning hisobi quyidagi formulalar orqali amalga oshiriladi. a) belboqqa mahalliy vertikal bosim bo’lmaganda: b) belboqqa mahalliy vertikal bosim bo’lganda: bu formulalarda: a - belbog’ boltlarining qadami; ns - bir boltning kontaktlari soni; qbh - bir boltkontakt tomonidan qabul qilinadigan hisobiy zo’riqish. belbog’ va to’sin devori o’zaro oddiy boltlar orqali biriktirilganda, bu birikmaning hisobi yuqorida mustahkamligi yuqori bo’lgan boltlar uchun ko’rsatilgan formulalar orqali amalga oshiriladi, ammo bunda bu formulalarning o’ng qismi nb,min m kattaligi bilan almashtiriladi. bu erda nb,min m - bir oddiy bolt uchun zo’riqishning eng kichik qiymati. to’sin birlashmasining hisobi. belbog’ning gorizontal taxtalari, odatda, bir tomonlama nakladkalar bilan yopiladi. bunda nakladkalarning yuzasi birlashtirilayotgan taxtalarning yuzasidan 11% ga ortiq bo’lishi kerak (rasm 5). birlashmaning bir tomonidagi (yarim nakladkada) gorizontal …
