1363792036_42643.doc ; , 1 , 1 s s s s s z i w = , , 2 , 2 s s s s s z i w = b s b bzbs stb s a a n a z + = , stb b b b b b stb s s s stb z n n z a i i , 2 2 , a + i + + = . , stb b stb z i ; , 1 1 1 1 s s s w m = s , , 2 1 1 2 s s s w m s . , bi stb b b r b w n s s - m = . , ri stb b r r r w n s s + m = ; , 1 3 у s br s s bs br mr w z £ a n …

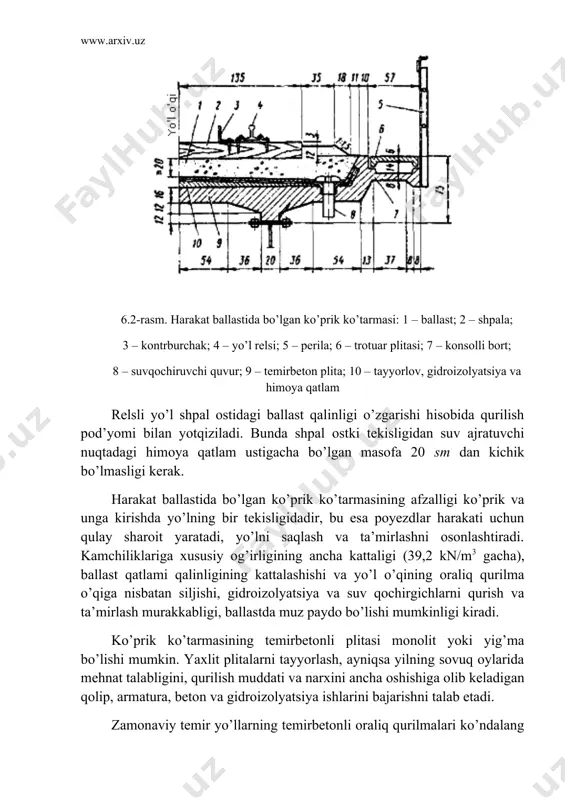

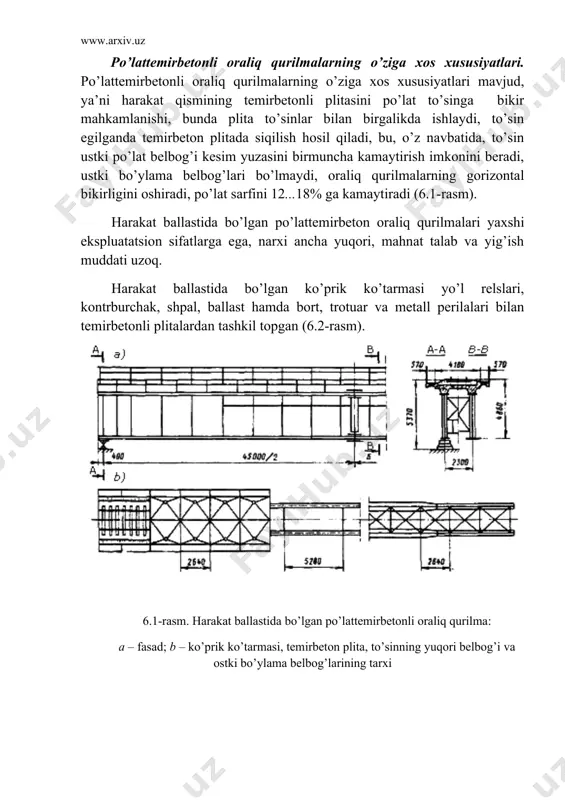

o’l relslari, kontrburchak, shpal, ballast hamda bort, trotuar va metall perilalari bilan temirbetonli plitalardan tashkil topgan (6.2-rasm). 6.1-rasm. harakat ballastida bo’lgan po’lattemirbetonli oraliq qurilma: a – fasad; b – ko’prik ko’tarmasi, temirbeton plita, to’sinning yuqori belbog’i va ostki bo’ylama belbog’larining tarxi 6.2-rasm. harakat ballastida bo’lgan ko’prik ko’tarmasi: 1 – ballast; 2 – shpala; 3 – kontrburchak; 4 – yo’l relsi; 5 – perila; 6 – trotuar plitasi; 7 – konsolli bort; 8 – suvqochiruvchi quvur; 9 – temirbeton plita; 10 – tayyorlov, gidroizolyatsiya va himoya qatlam relsli yo’l shpal ostidagi ballast qalinligi o’zgarishi hisobida qurilish pod’yomi bilan yotqiziladi. bunda shpal ostki tekisligidan suv ajratuvchi nuqtadagi himoya qatlam ustigacha bo’lgan masofa 20 sm dan kichik bo’lmasligi kerak. harakat ballastida bo’lgan ko’prik ko’tarmasining afzalligi ko’prik va unga kirishda yo’lning bir tekisligidadir, bu esa poyezdlar harakati uchun qulay sharoit yaratadi, yo’lni saqlash va ta’mirlashni osonlashtiradi. kamchiliklariga xususiy og’irligining ancha kattaligi (39,2 kn/m3 gacha), …

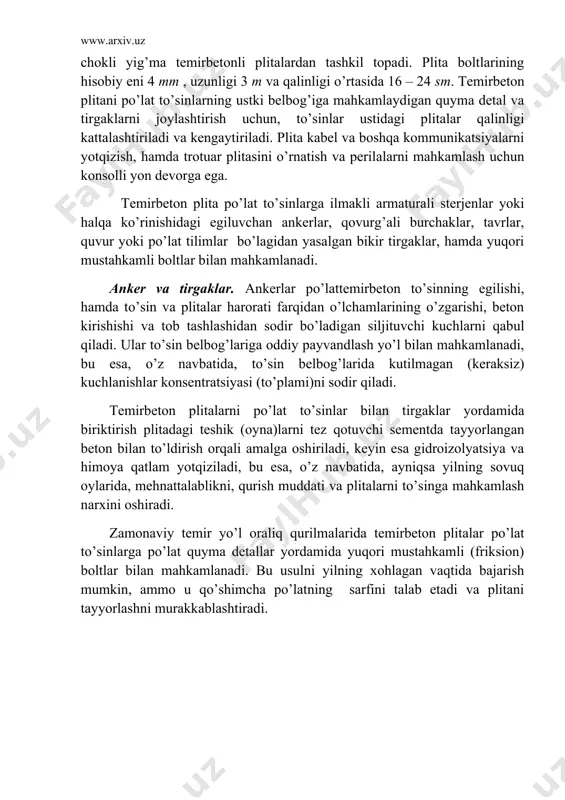

italar qalinligi kattalashtiriladi va kengaytiriladi. plita kabel va boshqa kommunikatsiyalarni yotqizish, hamda trotuar plitasini o’rnatish va perilalarni mahkamlash uchun konsolli yon devorga ega. тemirbeton plita po’lat to’sinlarga ilmakli armaturali sterjenlar yoki halqa ko’rinishidagi egiluvchan ankerlar, qovurg’ali burchaklar, tavrlar, quvur yoki po’lat tilimlar bo’lagidan yasalgan bikir tirgaklar, hamda yuqori mustahkamli boltlar bilan mahkamlanadi. anker va tirgaklar. ankerlar po’lattemirbeton to’sinning egilishi, hamda to’sin va plitalar harorati farqidan o’lchamlarining o’zgarishi, beton kirishishi va tob tashlashidan sodir bo’ladigan siljituvchi kuchlarni qabul qiladi. ular to’sin belbog’lariga oddiy payvandlash yo’l bilan mahkamlanadi, bu esa, o’z navbatida, to’sin belbog’larida kutilmagan (keraksiz) kuchlanishlar konsentratsiyasi (to’plami)ni sodir qiladi. тemirbeton plitalarni po’lat to’sinlar bilan tirgaklar yordamida biriktirish plitadagi teshik (oyna)larni tez qotuvchi sementda tayyorlangan beton bilan to’ldirish orqali amalga oshiriladi, keyin esa gidroizolyatsiya va himoya qatlam yotqiziladi, bu esa, o’z navbatida, ayniqsa yilning sovuq oylarida, mehnattalablikni, qurish muddati va plitalarni to’singa mahkamlash narxini oshiradi. zamonaviy temir yo’l oraliq qurilmalarida temirbeton …

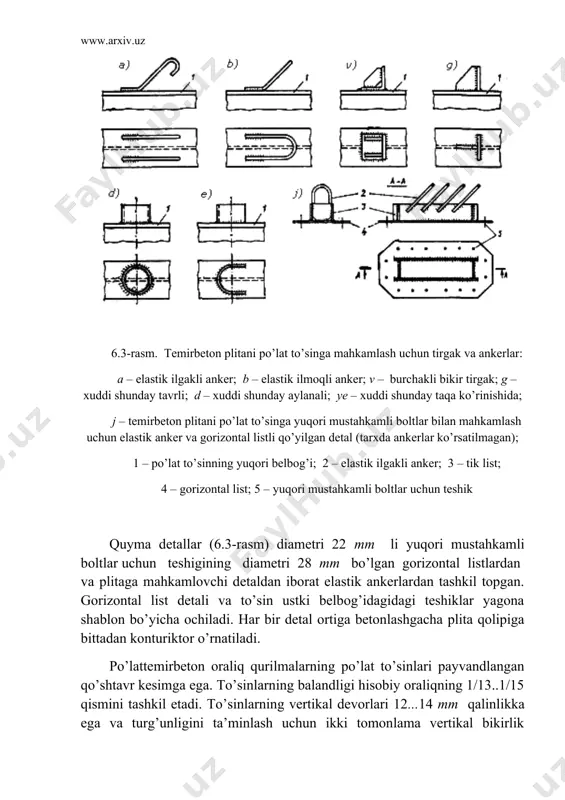

’rsatilmagan); 1 – po’lat to’sinning yuqori belbog’i; 2 – elastik ilgakli anker; 3 – tik list; 4 – gorizontal list; 5 – yuqori mustahkamli boltlar uchun teshik quyma detallar (6.3-rasm) diametri 22 mm li yuqori mustahkamli boltlar uchun teshigining diametri 28 mm bo’lgan gorizontal listlardan va plitaga mahkamlovchi detaldan iborat elastik ankerlardan tashkil topgan. gorizontal list detali va to’sin ustki belbog’idagidagi teshiklar yagona shablon bo’yicha ochiladi. har bir detal ortiga betonlashgacha plita qolipiga bittadan konturiktor o’rnatiladi. po’lattemirbeton oraliq qurilmalarning po’lat to’sinlari payvandlangan qo’shtavr kesimga ega. тo’sinlarning balandligi hisobiy oraliqning 1/13..1/15 qismini tashkil etadi. тo’sinlarning vertikal devorlari 12...14 mm qalinlikka ega va turg’unligini ta’minlash uchun ikki tomonlama vertikal bikirlik qovurg’alari bilan, oralig’i 45 m va undan katta bo’lganda esa, qo’shimcha ravishda, to’sin siqilgan zonasida bo’ylama bikirlik qovurg’alari bilan kuchaytirilgan. тo’sinlarning ustki belbog’lari yuqori mustahkamli boltlar uchun doimiy kesimga ega bo’lgan teshikli gorizontal listlardan yoki temirbeton plitalarni mahkamlash uchun bikir tirgaklardan tashkil …

’sinlar o’rnatiladi, keyin uning ustiga monolit yoki yig’ma temirbeton plita va ko’prik ko’tarmasini quriladi. shuning uchun po’lattemirbeton to’sinlarning yuk ostidagi ishi quyidagi ikki bosqichdan iborat bo’ladi: birinchi – po’lat to’sin va temirbeton plita vaznidan sodir bo’lgan yukni faqat po’lat to’sin qabul qiladi; ikkinchi – ko’prik ko’tarmasi vaznidan sodir bo’lgan doimiy yuk va harakatlanuvchi tarkibdan sodir bo’lgan muvaqqat yuklarni birgalikda ishlaydigan po’lat to’sin va temirbeton plitadan tashkil topgan birlashgan kesim qabul qiladi. kesimning geometrik tavsiflari. po’lattemirbeton kesimini qabul qilish uchun (6.4-rasm) oldin po’lat to’sin ko’ndalang kesimining yuzasi as va uning og’irlik markazining holati aniqlanadi zs1,s = ss: as, keyin esa po’lat kesimning og’irlik markazidan o’tadigan o’qqa nisbatan inersiya momenti is, va po’lat to’sinning qarshilik momenti hisoblanadi: (6.1) bunda ss– po’lat kesimining to’sin ostki belbog’i chetki qirrasiga nisbatan statik momenti; zs1,s va zs2,s – po’lat kesimning og’irlik markazidan tegishlicha ostki va ustki belbog’lar chetki qirrasigacha bo’lgan masofa. тemirbeton plita kesimining to’la yuzasi …
