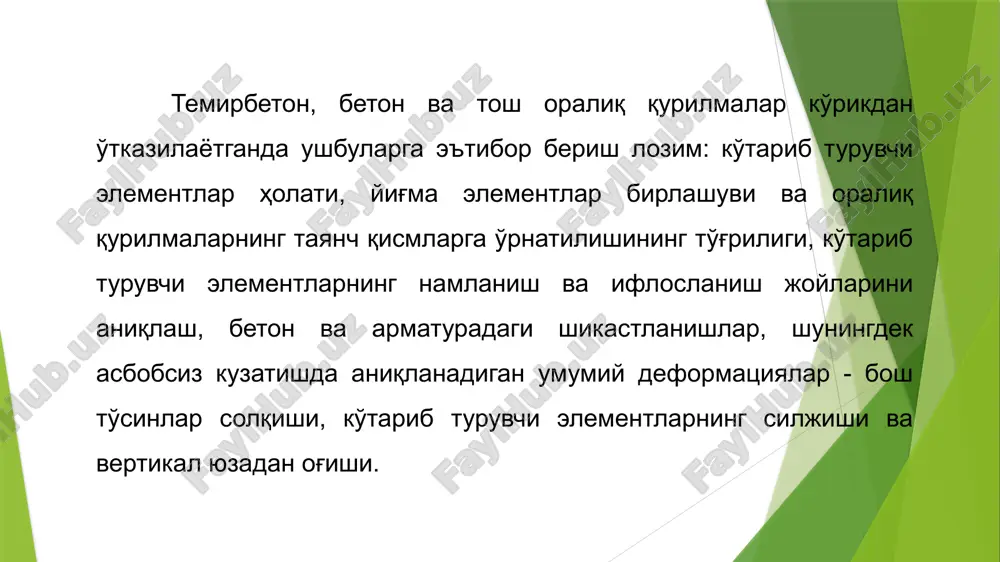

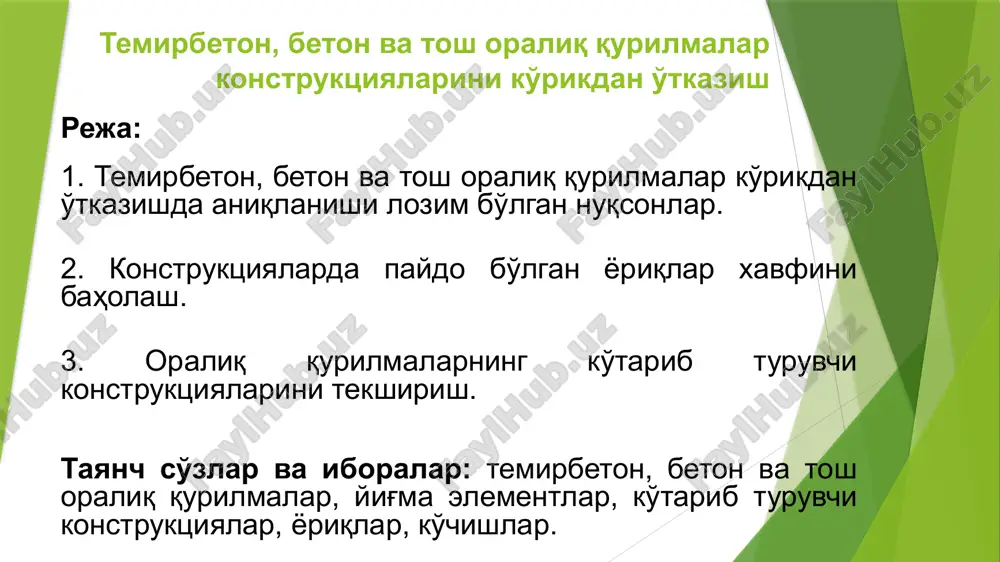

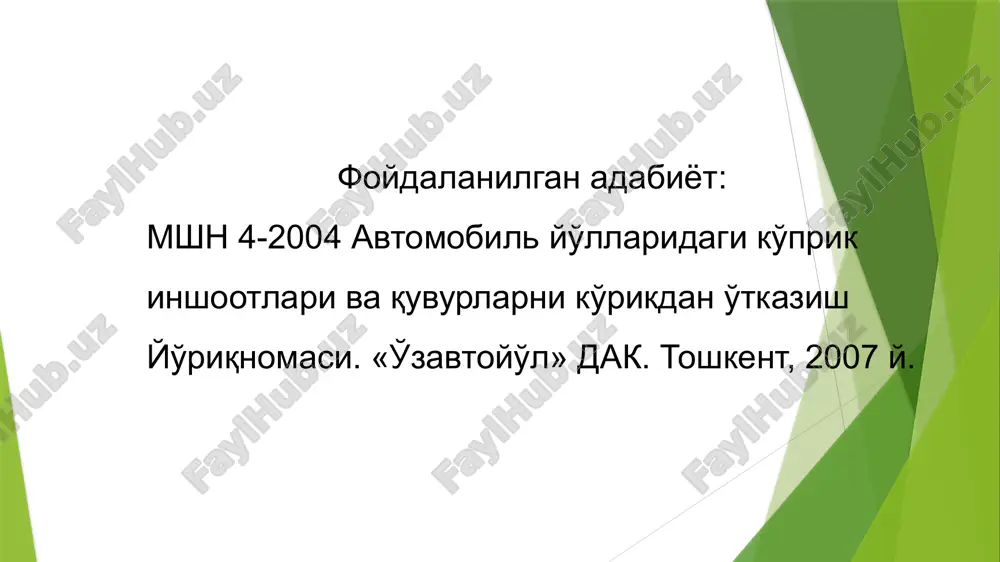

temirbeton, beton va tosh oraliq qurilmalar konstruktsiyalarini ko'rikdan o'tkazish temirbeton, beton va tosh oraliq qurilmalar konstruktsiyalarini ko'rikdan o'tkazish reja: 1. temirbeton, beton va tosh oraliq qurilmalar ko'rikdan o'tkazishda aniqlanishi lozim bo'lgan nuqsonlar. 2. konstruktsiyalarda paydo bo'lgan yoriqlar xavfini baholash. 3. oraliq qurilmalarning ko'tarib turuvchi konstruktsiyalarini tekshirish. tayanch so'zlar va iboralar: temirbeton, beton va tosh oraliq qurilmalar, yig'ma elementlar, ko'tarib turuvchi konstruktsiyalar, yoriqlar, ko'chishlar. foydalanilgan adabiyot: mshn 4-2004 avtomobil yo'llaridagi ko'prik inshootlari va quvurlarni ko'rikdan o'tkazish yo'riqnomasi. «o'zavtoyo'l» dak. toshkent, 2007 y. temirbeton, beton va tosh oraliq qurilmalar ko'rikdan o'tkazilayotganda ushbularga e'tibor berish lozim: ko'tarib turuvchi elementlar holati, yig'ma elementlar birlashuvi va oraliq qurilmalarning tayanch qismlarga o'rnatilishining to'g'riligi, ko'tarib turuvchi elementlarning namlanish va ifloslanish joylarini aniqlash, beton va armaturadagi shikastlanishlar, shuningdek asbobsiz kuzatishda aniqlanadigan umumiy deformatsiyalar - bosh to'sinlar solqishi, ko'tarib turuvchi elementlarning siljishi va vertikal yuzadan og'ishi. konstruktsiya elementlarida ushbular aniqlanishi lozim: betonda suv filtratsiyasi va tsement yuvilishi joylari va …

2 / 51

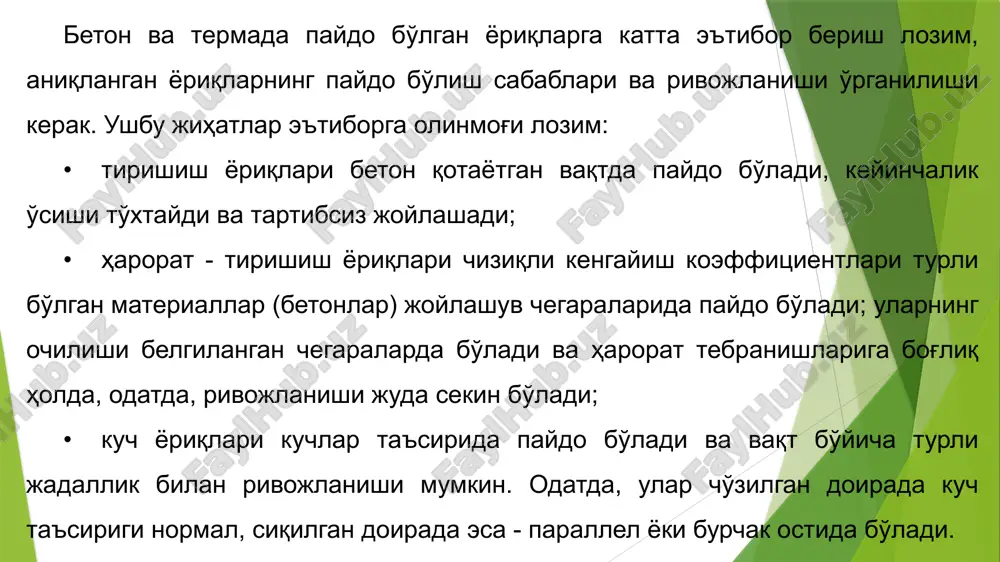

a e'tibor berish lozim, aniqlangan yoriqlarning paydo bo'lish sabablari va rivojlanishi o'rganilishi kerak. ushbu jihatlar e'tiborga olinmog'i lozim: • tirishish yoriqlari beton qotayotgan vaqtda paydo bo'ladi, keyinchalik o'sishi to'xtaydi va tartibsiz joylashadi; • harorat - tirishish yoriqlari chiziqli kengayish koeffitsientlari turli bo'lgan materiallar (betonlar) joylashuv chegaralarida paydo bo'ladi; ularning ochilishi belgilangan chegaralarda bo'ladi va harorat tebranishlariga bog'liq holda, odatda, rivojlanishi juda sekin bo'ladi; • kuch yoriqlari kuchlar ta'sirida paydo bo'ladi va vaqt bo'yicha turli jadallik bilan rivojlanishi mumkin. odatda, ular cho'zilgan doirada kuch ta'sirigi normal, siqilgan doirada esa - parallel yoki burchak ostida bo'ladi. yoriqlar tekshirilganda ularning ochilish darajasi o'lchanadi, chunki yoriqlar kengligi ortgani sari armatura korroziyasi xavfi ortadi. zo'riqtirilmagan armaturali konstruktsiyalarda atmosfera yoginlaridan himoyalangan joylarda 0,3 mm gacha va atmosfera yoginlaridan namlanadigan joylarda 0,2 mm gacha bo'lgan yoriqlar korroziya uchun xavfsiz hisoblanadi. ammo armatura diametrining kamayishi va mustahkamligi ortishi bilan korroziya xavfi ortadi. aniqlangan yoriqlar belgilanadi va eng keng …

3 / 51

lgi ko'riklardagilari bilan taqqoslash yordamida o'rganiladi. konstruktsiya betonining sifatini tekshirish uchun uning zichligi yoki mustahkamligi aniqlanadi, bunda quyidagi asboblardan foydalaniladi: etalon bolg'achalar (kashkarov bolg'achasi turidagi), sklerometrlar (pm-2, chet el shunga o'xshash asboblari), ultratovush asboblari («beton 5m» yoki duk 66 pm, ud2-12 turlaridagi) va shu kabilar. beton mustahkamligini yanada aniqroq topish uchun mexanik usullardan foydalaniladi - uzish va chaqib olish yoki namuna qirqib olish. maxsus asboblar mavjud bo'lmagan hollarda yoki namuna olish imkoni bo'lmagan hollarda beton mustahkamligini taxminan aniqlash uchun ogirligi 0,3-0,4 kg bo'lgan oddiy bolgachadan foydalaniladi, bunda bolg'acha bilan beton yuzasiga zarblar beriladi. agar beton yuzasida chuqur izlar (ezilishlar) paydo bo'lsa, beton sinfi v10 dan oshmaydi. beton v10 - v20 sinflar o'rtasida bo'lsa sezilarli iz va jarangdor ovozga ega bo'ladi, beton sinfi bundan katta bulganda - iz kam sezilarli bo'ladi. betondagi armatura holati yoki uning joylashuvini aniqlash uchun betonning alohida joylarini armaturagacha ochishga to'g'ri keladi. bunday ehtiyoj, odatda, loyiha hujjatlari …

4 / 51

chokdagi uzilishlar, «nuqtali» choklar va shu kabilar). to'sinli oraliq qurilmalarning ko'tarib turuvchi konstruktsiyalari tekshirilganda harakat qismi plitasi (asosan, pastki yuzasi), bosh to'sinlari, diafragmalar yoki ko'ndalang to'sinlar holatiga e'tibor beriladi. quyidagi konstruktsiyalarda, avvalambor, betonda yoriqlar borligi aniqlanishi lozim: cho'zilgan doirada ko'ndalang, siqilgan doirada bo'ylama va ogma, tayanch oldi qismida ogma, zo'riqtirilgan armatura bo'ylab bo'ylama, ankerlash joylarida, tayanch tugunlarda, diafragmalarda, yig'ma konstruktsiyalar choklarida. bosh to'sinlarda betonning siqilgan doirasida yoriq va ko'chishlar, cho'zilgan armatura doirasida 0,3 mm dan ortiq ko'ndalang yoriqlar, ko'ndalang to'sin va diafragmalarda qiya yoriqlar paydo bo'lishiga alohida e'tibor berish lozim, bu yoriqlar elementning ishida chetlanishlar borligi va uni tezda ta'mirlash yoki kuchaytirish lozimligidan dalolat beradi. oddiy temirbetondan yasalgan egiluvchi elementlarning cho'zilgan doirasidagi ochilish kengligi 0,5 mm dan katta bo'lgan tez-tez uchraydigan ko'ndalang yoriqlar elementning jiddiy shikastlanganligidan dalolat beradi. bunday nosozlik bo'lganda elementdan foydalanish mumkinligi tekshirilishi lozim. yig'ma to'sinli oraliq qurilmalarda to'sinlarning diafragma yoki harakat qismi plitasi (diafragmasiz oraliq qurilmalarda) bo'yicha …

5 / 51

orasidagi birlashuv plitasida uzunlik bo'yicha bo'ylama yoriqlar. bunday oraliq qurilmalar ishi sinab tekshiriladi. oldindan zo'riqtirilgan temirbetonli oraliq qurilmalarning ko'tarib turuvchi konstruktsiyalari ko'rikdan o'tkazilayotganda yuqori mustahkamlikka ega armaturaning zanglashi juda xavfliligi va beton oquvchanligi hisobiga konstruktsiyaning umumiy deformatsiyalari rivojlanishi mumkinligi hisobga olinishi kerak. bunday konstruktsiyalarda yuqori mustahkamli sim armatura joylashgan doiralarda bo'ylama yoriqlar va cho'zilgan doirada ko'ndalang yoriqlar borligi aniqlanadi, bu hol armaturadagi oldindan zo'riqishning to'liq yoki qisman yo'qolishidan dalolat beradi. oldindan zo'riqtirilgan to'sinlarda, shuningdek tayanch tugunlarda, zo'riqtirilgan armaturani ankerlash joylarida va, quruq birlashuvlarda ko'p uchraydigan hol, yig'ma temirbeton bloklarning birlashuv choklarida yoriqlar mavjudligi tekshiriladi. bunday yoriqlar betondagi mahalliy zo'riqish ortiqchaligidan dalolat beradi. osma oraliq qurilmali ko'priklarda osma oraliq qurilmalarning tayanish joylarida yoriqlar va beton ko'chishlari, uzluksiz va konsolli oraliq qurilmalarda esa - tayanch oldi qismida ko'ndalang yoriqlar borligi tekshiriladi. shunga o'xshash yoriqlar ushbu konstruktsiyalarda tayanch qismlar harakatsizlanmay qolganda yoki tayanchlar notekis cho'kkanda qosil bo'lishi mumkin. massiv tosh, beton va temir …
