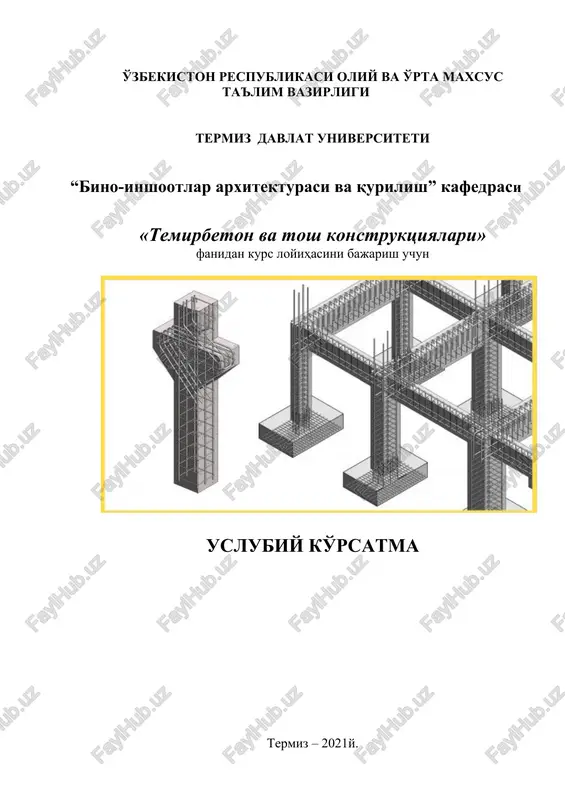

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi termiz davlat universiteti “bino-inshootlar arxitekturasi va qurilish” kafedrasi «temirbeton va tosh konstruktsiyalari» fanidan kurs loyihasini bajarish uchun uslubiy ko'rsatma termiz – 2021y. kurs loyihasini asosiy maqsadi yig'ma temir-beton konstruktsiya elementlarini loyihalash va ularni hisoblashdir. kurs loyihasining vazifasi nazariy materialni “temirbeton va tosh konstruktsiyalari” kursi loyihalash normalari bilan tanishtirish, binolar va inshootlarning yig'ma temir-beton konstruktsiyalarini loyihalashda nazariy malakani takomillashtirish bilan amaliy mashg'ulotida mustahkamlashdir. kurs loyihasini bajarishda talaba orayopma konstruktiv sxemasining ratsional variantini tanlaydi: rigellarning joylashishi (binoga bo'ylama yoki ko'ndalang), panellar va ustunlarni taqsimlash. hisoblash va loyihalash uchun talaba yig'ma temir-betonning bitta egilgan va siqilgan elementi va konstruktsiyasini tanlaydi. kurs loyihasini muvaffaqiyatli bajarish uchun quyidagilar talab etiladi: 1. loyiha sxemasini va berilgan topshiriq o'lchovlari bo'yicha bino kesimini tuzish, bunda devorli to'siqlar konstruktsiyasi va pol konstruktsiyasi mustaqil tanlanadi (1-rasm). 2. egilgan va siqilgan konstruktsiya elementi hisobini bajarish kerak, buning uchun zaruriyatlar: -temir-beton elementlarining geometrik o'lchovlarini …

2 / 1

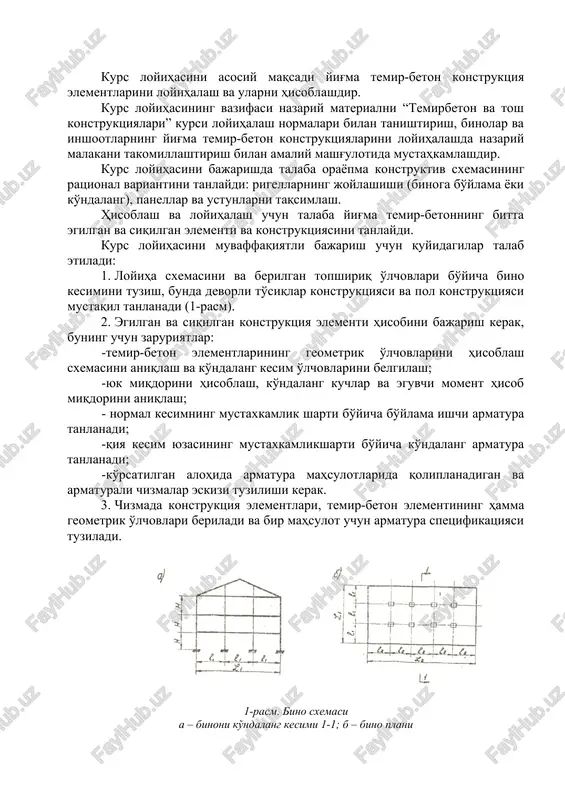

– binoni ko'ndalang kesimi 1-1; b – bino plani kurs loyihasini tuzish i.hisob – tushuntirish xati hisob tushuntirish xati standart varag'ning bir tomoniga rasmiylashtiriladi. tushuntirish xati mundarija bilan boshlanadi va foydalanilgan adabiyotlar, ma'lumotnoma materiallari bilan tugatiladi. ii. ishchi chizmalarni rasmiylashtirish kurs loyihasining grafik qismi standart a i o'lchovdagi chizma qog'ozda bajariladi. chizmalar ramka bilan rasmiylashtiriladi. pastki o'ng burchakda shtapm joylashtiriladi, unda: oliy o'quv yurti nomi, kafedra nomi, ish va berilgan chizma nomi ko'rsatiladi. chizmalar qalamdayoki kompyuterda, chiziqlar har xil yo'g'onlikda bajariladi: 1. ko'ndalang kesim va bino planining qismini (masshtab 1:100 yoki 1:200) ko'taruvchi elementlar markirovkasi bilan. 2. temir-beton elementlarining ishchi chizmalari: a) qoliplovchi chizmalar (masshtab 1:10, 1:20); b) temir-beton elementlarining armatura chizmalari (masshtab 1:10, 1:20); v) ko'ndalang kesimlar (masshtab 1:10); bo'ylama (masshtab 1:20), armatura mahsulotlari joylashishi va geometrik o'lchovlar ko'rsatiladi. loyihalash, panellarni hisoblash va konstruktsiyalash qurilishda temir-beton sarfining 65 %ni temir-beton panellari tashkil qiladi. panellarni qo'llanilishiga qarab yassi yoki qovurg'ali …

3 / 1

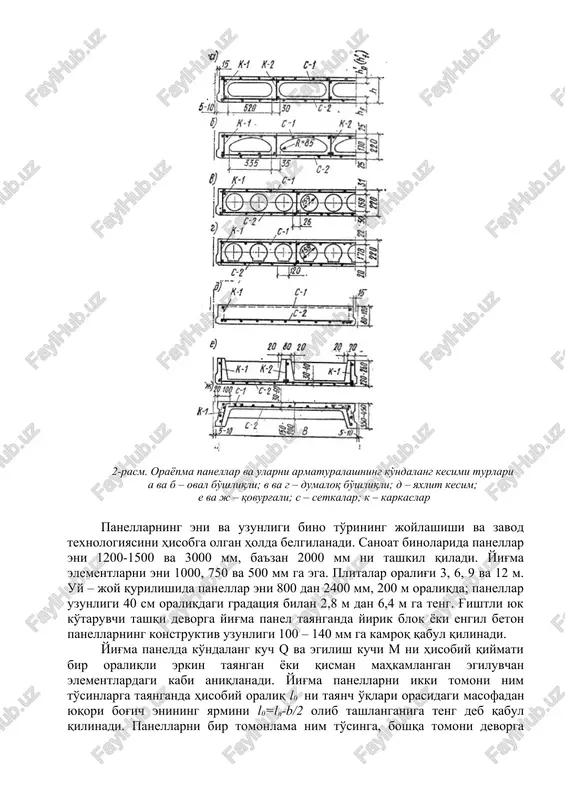

rg'aning minimal qalinligi 35-45 mm ga teng bo'lishi mumkin. 2-rasm. orayopma panellar va ularni armaturalashning ko'ndalang kesimi turlari a va b – oval bo'shliqli; v va g – dumaloq bo'shliqli; d – yaxlit kesim; e va j – qovurg'ali; s – setkalar; k – karkaslar panellarning eni va uzunligi bino to'rining joylashishi va zavod texnologiyasini hisobga olgan holda belgilanadi. sanoat binolarida panellar eni 1200-1500 va 3000 mm, ba'zan 2000 mm ni tashkil qiladi. yig'ma elementlarni eni 1000, 750 va 500 mm ga ega. plitalar oralig'i 3, 6, 9 va 12 m. uy – joy qurilishida panellar eni 800 dan 2400 mm, 200 m oraliqda; panellar uzunligi 40 sm oraliqdagi gradatsiya bilan 2,8 m dan 6,4 m ga teng. g'ishtli yuk ko'taruvchi tashqi devorga yig'ma panel tayanganda yirik blok yoki engil beton panellarning konstruktiv uzunligi 100 – 140 mm ga kamroq qabul qilinadi. yig'ma panelda ko'ndalang kuch q va egilish kuchi …

4 / 1

isoblanadi. murakkab kesimli orayopma yig'ma panellar (qovurg'ali, ko'pqovurg'ali, bo'shliqli va b.) hisoblashda tavrli yoki ikki tavrli kesimiga ekvivalent qiymat keltiriladi (3-rasm). bunday holda cho'zilgan zonadagi tokcha mustahkamlikka hisobda inobatga olinmaydi. yuqoriga qaragan qovurg'ali panelning hisobiy kesim eni qovurg'alar eni yig'indisiga teng deb olinadi (ularning o'rtacha qiymati bo'yicha), hisob to'g'ri burchakli element kesimi kabidek olib boriladi. siqilgan zonada qovurg'ali tokchali plitaning kesimi o'rtacha qalinlikdagi hamma qovurg'alarning tavr kesimiga polkalar eni va qalinligining konstruktiv o'lchamlari yig'indisi qabul qilingan. dumaloq bo'shliqli panellarda ekvivalentli ikki tavrli kesimni topish uchun d diametrli dumaloq teshikni maydoni h1 tomonli kvadrat teshik maydoniga teng deb qabul qilinadi: oval bo'shliqli haqiqiy kesimini, xuddi o'sha a yuzali va o'sha i inertsiya momentli, o'lchamlari bo'lgan to'g'ri burchak bilan almashtirilib, oval bo'shliqli panel kesimini ikki tavrli kesimga ekvivalent qilib keltiriladi (3-rasm, g va d): ; ; taxminan: h1=0,95hovvab1=0,95bovqabul qilish mumkin. bunda hisobda e'tiborga olinadigan siqilgan zonadagi tokcha eni b'f qo'yidagi shartlarda chegaralanadi: …

5 / 1

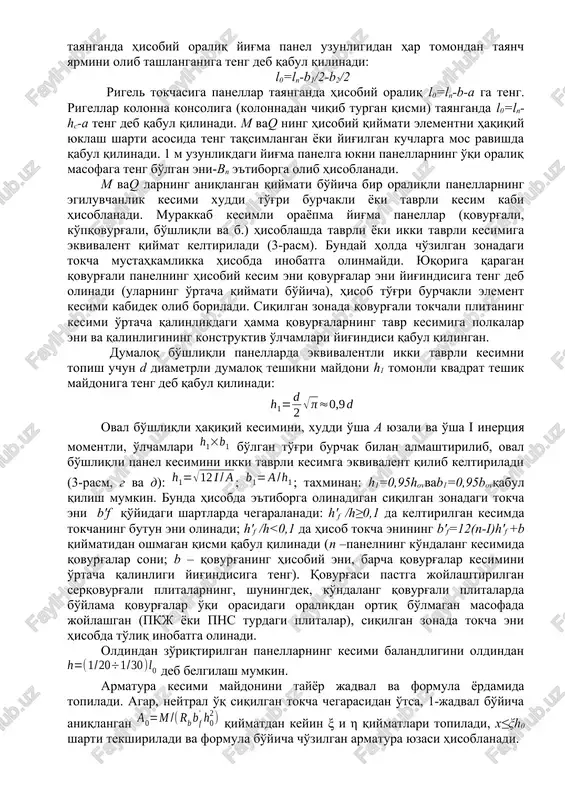

alarni qolipdan tekis ko'chirishda qo'llash uchun qovurg'aning qiya yon bag'ri ; plitada betonning saqlanish qobig'i 10 mm, qovurg'alarda – 15-20 mmdan qovurg'aning balandligidan oshmasligi kerak; loyihalashda payvandlanadigan karkaslar va to'rlarni konstruktiv va texnologik talablarga rioya qilgan holda karkas va to'rlarning ishchi armaturalarni joylashtirish (4-rasm), qabul qilingan hisob shartlariga mos kelishi kerak. 4-rasm. orayopma panellarda payvandlanadigan to'r va karkaslarning joylashishi a –dumaloq bo'shliqli panel; b – qovurg'ali panel;1 – yuqori to'r plani; 2 – pastki to'r plani; 3 – plita to'ri plani rigellarni loyihalash. rigel deb, karkasli bino konstruktsiyasining elementiga yoki tashqi devorlarga va oraliq tayanchlarga oxirgi tomonlari bilan erkin o'rnatiladigan (tayanadigan) uzluksiz to'sin (balka)ga aytiladi. rigellarning ko'ndalang kesimlari asosan to'g'ri burchakli to'rtburchak yoki polkasi yuqorida joylashgan tavr shaklida bo'ladi (5-rasm). rigellar ko'ndalang kesimlarining o'lchamlari oldindan qo'yidagicha qabul qilinadi: balandligi , eni (bu erda l-rigel joylanadigan oraliq uzunligi, bu uzunlik kolonnalarning o'qlari orasidagi masofaga teng). bir xil oraliqqa ega bo'lgan yoki …
