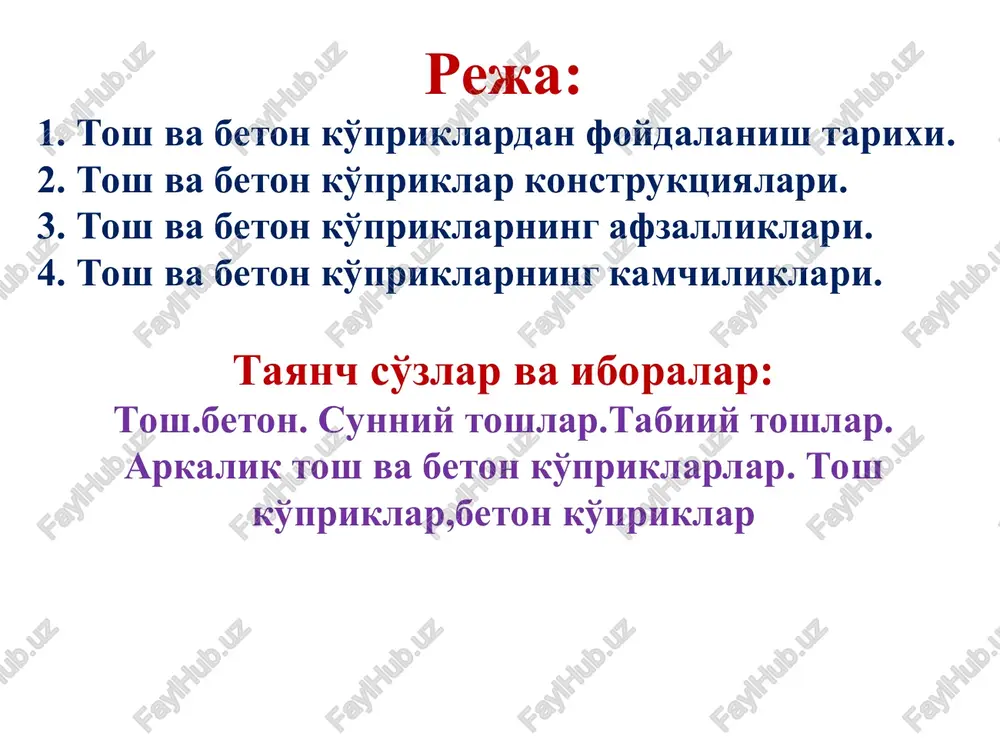

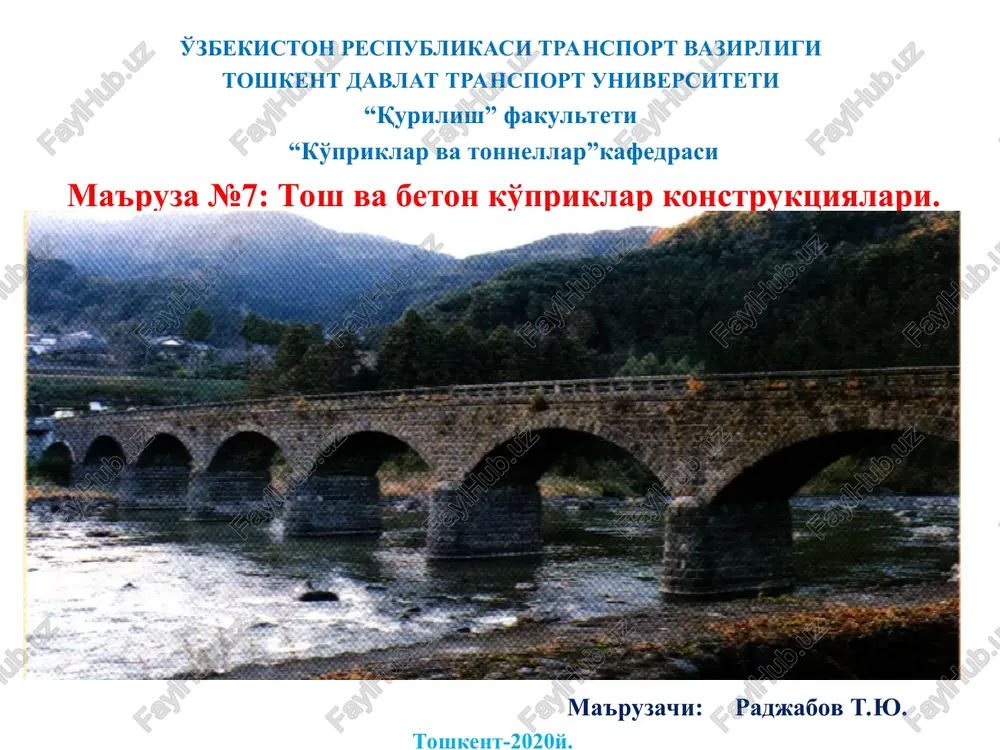

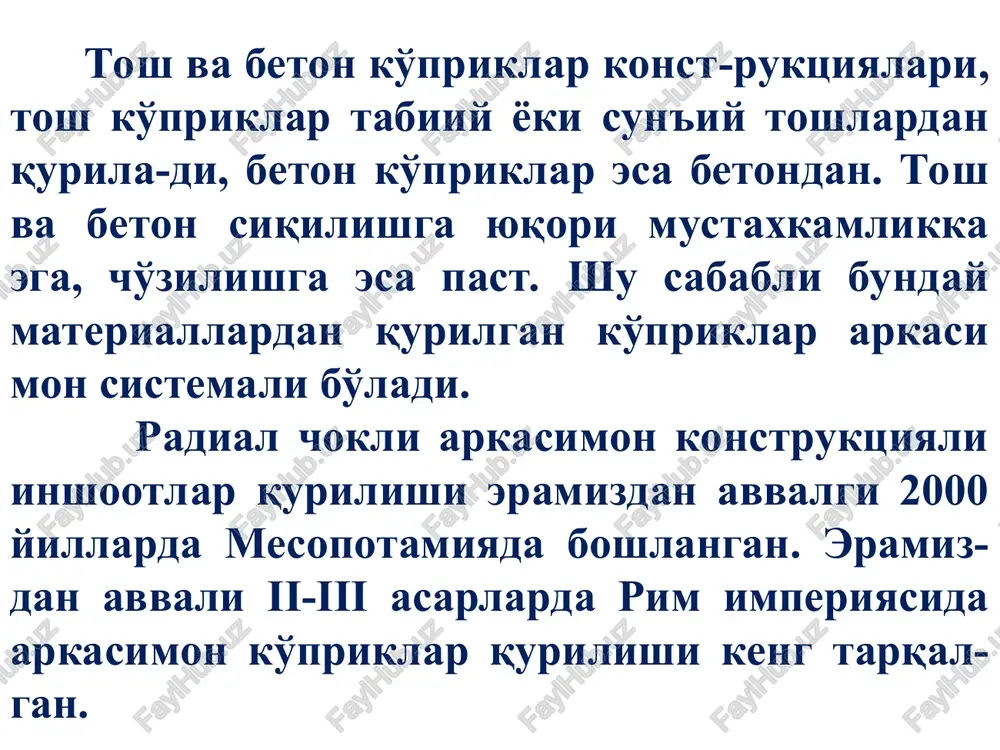

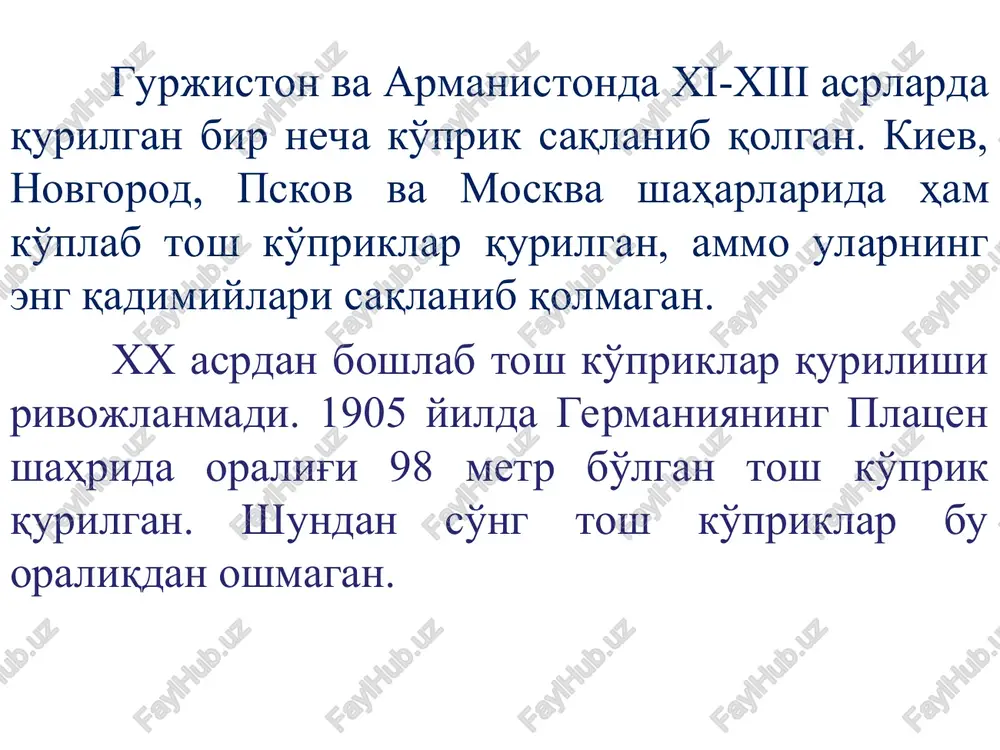

slayd 1 o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “qurilish” fakulteti “ko'priklar va tonnellar”kafedrasi ma'ruza №7: tosh va beton ko'priklar konstruktsiyalari. ma'ruzachi: radjabov t.yu. toshkent-2020y. gurjiston va armanistonda xi-xiii asrlarda qurilgan bir necha ko'prik saqlanib qolgan. kiev, novgorod, pskov va moskva shaharlarida ham ko'plab tosh ko'priklar qurilgan, ammo ularning eng qadimiylari saqlanib qolmagan. xx asrdan boshlab tosh ko'priklar qurilishi rivojlanmadi. 1905 yilda germaniyaning platsen shahrida oralig'i 98 metr bo'lgan tosh ko'prik qurilgan. shundan so'ng tosh ko'priklar bu oraliqdan oshmagan. reja: 1. tosh va beton ko'priklardan foydalanish tarixi. 2. tosh va beton ko'priklar konstruktsiyalari. 3. tosh va beton ko'priklarning afzalliklari. 4. tosh va beton ko'priklarning kamchiliklari. tayanch so'zlar va iboralar: tosh.beton. sunniy toshlar.tabiiy toshlar. arkalik tosh va beton ko'priklarlar. tosh ko'priklar,beton ko'priklar tosh va beton ko'priklar konst-ruktsiyalari, tosh ko'priklar tabiiy yoki sun'iy toshlardan qurila-di, beton ko'priklar esa betondan. tosh va beton siqilishga yuqori mustaxkamlikka ega, cho'zilishga esa past. shu sababli …

2 / 29

armanistonlarda tosh ko'p-riklarni qurish san'at rivoji-ning yuqori pog'onasiga etgan edi. beton ko'priklar tosh ko'priklarning bir turi bo'lib beton bloklar yoki yaxlit betondan tayyorlanadi. birinchi beton ko'priklar xix asr boshlarida qurilgan. eng katta oraliqli beton ko'prik (139,8 m) frantsiyadagi de la kay ko'prigi- dir. tosh ko'priklarning asosiy afzalliklari ularning uzoq muddat ishlashi, vaqtincha yuklarga kam ta'sirchanligi, mahalliy materiallardan foydalanish imkoni borligi, yaxshi tashqi ko'rini- shi. mustahkam va uzoq muddatga chidovchi toshdan qurilgan va yaxshi gidroizolyatsiya qo'llanilgan hollarda tosh va beton ko'priklarda ekspluatatsion xarajatlar, shuningdek ta'mirlashga ketadigan xarajatlar kam bo'ladi. yangi yuklarning paydo bo'lishi ko'p hollarda ularni kuchaytirish yoki qayta qurish muammolarini keltirib chiqarmaydi. tosh ko'priklarning asosiy kamchiligi qurishga ko'p ish hajmi kerakligi. tosh ko'priklar qurilishidan oldin murakkab havonlar yasalishi lozim. bu havonlar terish davrida og'ir tosh oraliq qurilmani ko'tarib turishi lozim. tosh termani yig'ish davrida yuqori malakali ishchilarining uzoq muddatli mehnati talab qilinadi. bundan tashqari tosh ko'priklar zamini mustahkam gruntlarda qurilishi …

3 / 29

lan yoki butobeton va beton bilan to'ldirilishi mumkin. to'ldirmali tosh ko'priklarda (rasm 7.1, a) gidro- izolyatsiya arkasimon plita ustidan chekka devorlar o'rta- sida joylashtiriladi. suv to'ldirma orqali o'tib, gidro- izolyatsiya bo'ylab qirg'oq tayanchlarning tashqi qismiga o'tadi va zichlangan tuproq-8 orqali drenaj quvurlar-ga-7 tushadi. butobetonli tosh ko'priklarda (rasm 7.1, b) gidroizolyatsiya-4 butobeton-11 ustidan joylash-tiriladi va maxsus 1,5 - 2,0% li qiyalik orqali suv qochirish quvurlari-12 ga tushadi. gidroizolyatsiya deformatsiya choklari-1 ni to'liq yopishi lozim. 30 m dan katta bo'lgan oraliqlarda bo'ylama (rasm 7.1, g) yoki ko'ndalang (rasm 7.1, v) bo'shliqli engillashtirilgan oraliq usti qurilmali ko'priklar quriladi. ko'ndalang bo'shliqlar ko'proq qo'llaniladi. ular ko'ndalang devorchali yoki arkachali-13 qilib quriladi (rasm 7.1, v). bo'ylama bo'shliqlar oraliq usti qurilmasi katta balandlikka ega bo'lgan hollarda qo'llanilishi mumkin. tosh ko'priklar oraliq qurilmalari og'irligini kamaytirish uchun harakat qismi kengligidan ensizroq bo'lgan arkasimon plitalarni (rasm 7.1, d) eki ikkita parallel ensiz arkasimon plitalarni (rasm 7.1,e) qo'llash mumkin. beton ko'priklarda …

4 / 29

ti. 4.a.r. qodirova, s.i. xolmuxamedov, sh.sh. shojalilov, t.yu. radjabov. “avtomobil yo'llarida sun'iy inshootlar va aerodromlarda qidiruv va loyiha”. toshkent, “davr nashriyoti”, 2013 qo'shimcha adabiyotlar: 1. qmq 2.05.05 - 96. temir yo'l va avtomobil yo'llari tonnellari. toshkent, o'zdavarxitektqurilish, 1996. 2. ikn 100-14 «instruktsiya po soderjaniyu i tekushemu remontu mostovix soorujeniy i vodopropusknix trub na avtomobilnix dorogax», niiad gak «uzavtoyul», t., 2014. 3. shnq 3.06.07-09 “ko'priklar va quvurlar. tekshirish va sinash qoidalari” 4. qmq 3.06.04-97 “ko'priklar va quvurlar”; 5. mshn 4-2004 “avtomobil yo'llaridagi ko'prik inshootlari va quvurlarni ko'rikdan o'tkazish yo'riqnomasi”: toshkent, 2007. internet saytlari 1. www.ziyonet.uz; 2. http://www.most-spb.ru. 3. http://most.irk.ru./ 4. google http: // www. google. com/. 5. www.search.re.uz - o'zbekistonning axborotlarni izlab topish tizimi. 6.www.ictcouncil.gov.uz- kompyuterlashtirishni rivojlantirish buyicha vazirlar maxkamasi muvoffiqlashtiruvchi rengashining sayti. 7.www.ecsoman.edu.ru - rossiya federatsiya oliy o'quv yurtlarida o'qitilayotgan fanlar bo'yicha o'quv-uslubiy komplekslar. 8. www.uzapi.gov.uz - o'zbekiston matbuot va axborot agentligi 9. www.aci.uz - o'zbekiston aloqa va axborotlashtirish agentligi …
