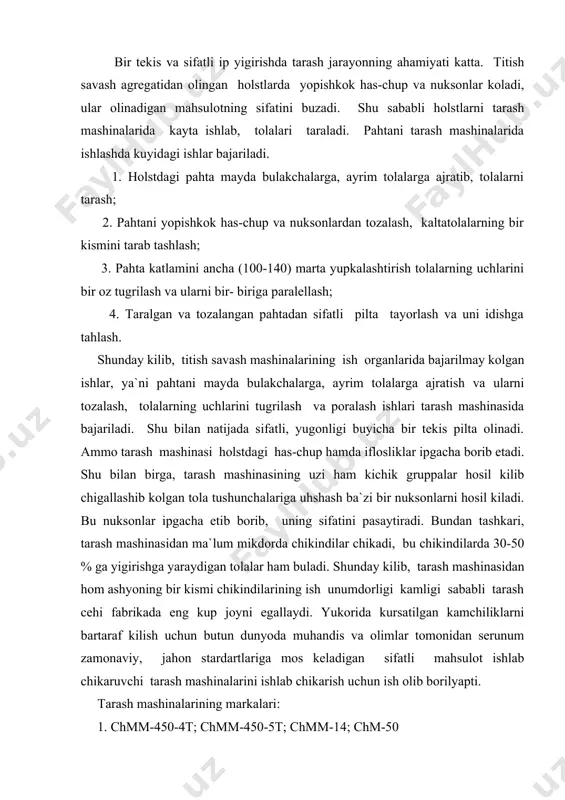

1403263494_44284.doc oddiy (karda) tarash tizimidagi tarash mashinasi reja: 1. tarash jarayonning vazifasi va tarash mashinalarining markalari. 2. shlyapkali tarash mashinasining ishlashi. 3. ignali sirtlarning uzaro ta`sirlashuvi. 4. tolalarni bir sirtdan ikkinchi sirtga utishida ta`sir etuvchi omillar. 5. tarash mashinalaridagi shlyapka turlari . 6. «rieter» tizimidagi tarash mashinalari. bir tekis va sifatli ip yigirishda tarash jarayonning ahamiyati katta. titish savash agregatidan olingan holstlarda yopishkok has-chup va nuksonlar koladi, ular olinadigan mahsulotning sifatini buzadi. shu sababli holstlarni tarash mashinalarida kayta ishlab, tolalari taraladi. pahtani tarash mashinalarida ishlashda kuyidagi ishlar bajariladi. 1. holstdagi pahta mayda bulakchalarga, ayrim tolalarga ajratib, tolalarni tarash; 2. pahtani yopishkok has-chup va nuksonlardan tozalash, kaltatolalarning bir kismini tarab tashlash; 3. pahta katlamini ancha (100-140) marta yupkalashtirish tolalarning uchlarini bir oz tugrilash va ularni bir- biriga paralellash; 4. taralgan va tozalangan pahtadan sifatli pilta tayorlash va uni idishga tahlash. shunday kilib, titish savash mashinalarining ish organlarida bajarilmay kolgan ishlar, ya`ni …

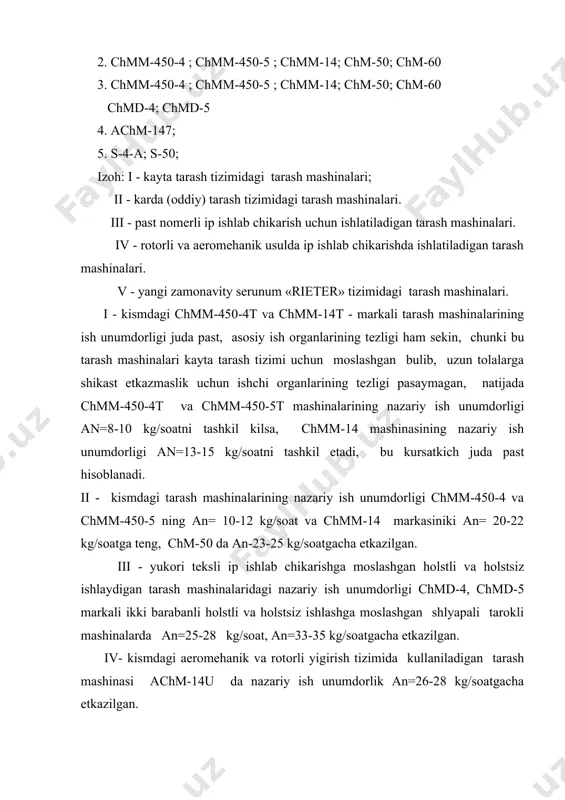

igi sababli tarash cehi fabrikada eng kup joyni egallaydi. yukorida kursatilgan kamchiliklarni bartaraf kilish uchun butun dunyoda muhandis va olimlar tomonidan serunum zamonaviy, jahon stardartlariga mos keladigan sifatli mahsulot ishlab chikaruvchi tarash mashinalarini ishlab chikarish uchun ish olib borilyapti. tarash mashinalarining markalari: 1. chmm-450-4t; chmm-450-5t; chmm-14; chm-50 2. chmm-450-4 ; chmm-450-5 ; chmm-14; chm-50; chm-60 3. chmm-450-4 ; chmm-450-5 ; chmm-14; chm-50; chm-60 chmd-4; chmd-5 4. achm-147; 5. s-4-a; s-50; izoh: i - kayta tarash tizimidagi tarash mashinalari; ii - karda (oddiy) tarash tizimidagi tarash mashinalari. iii - past nomerli ip ishlab chikarish uchun ishlatiladigan tarash mashinalari. iv - rotorli va aeromehanik usulda ip ishlab chikarishda ishlatiladigan tarash mashinalari. v - yangi zamonavity serunum «rieter» tizimidagi tarash mashinalari. i - kismdagi chmm-450-4t va chmm-14t - markali tarash mashinalarining ish unumdorligi juda past, asosiy ish organlarining tezligi ham sekin, chunki bu tarash mashinalari kayta tarash tizimi uchun moslashgan bulib, uzun tolalarga …

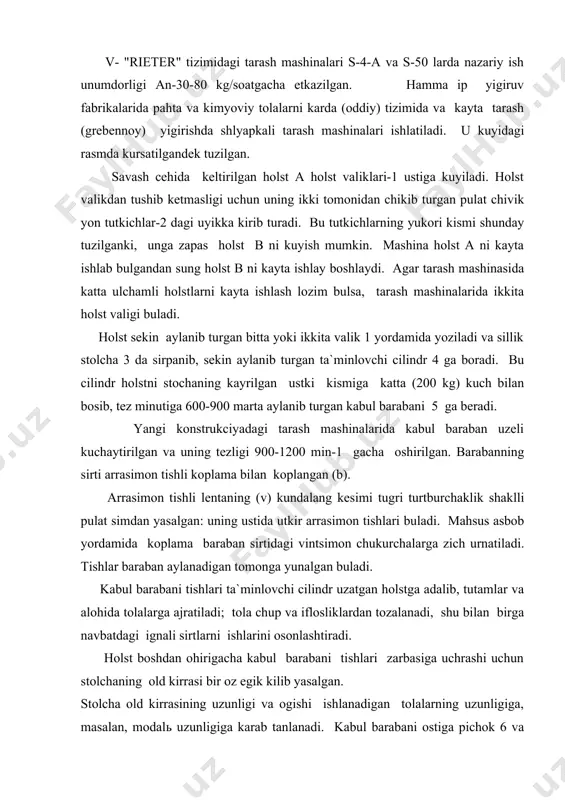

achm-14u da nazariy ish unumdorlik an=26-28 kg/soatgacha etkazilgan. v- "rieter" tizimidagi tarash mashinalari s-4-a va s-50 larda nazariy ish unumdorligi an-30-80 kg/soatgacha etkazilgan. hamma ip yigiruv fabrikalarida pahta va kimyoviy tolalarni karda (oddiy) tizimida va kayta tarash (grebennoy) yigirishda shlyapkali tarash mashinalari ishlatiladi. u kuyidagi rasmda kursatilgandek tuzilgan. savash cehida keltirilgan holst a holst valiklari-1 ustiga kuyiladi. holst valikdan tushib ketmasligi uchun uning ikki tomonidan chikib turgan pulat chivik yon tutkichlar-2 dagi uyikka kirib turadi. bu tutkichlarning yukori kismi shunday tuzilganki, unga zapas holst b ni kuyish mumkin. mashina holst a ni kayta ishlab bulgandan sung holst b ni kayta ishlay boshlaydi. agar tarash mashinasida katta ulchamli holstlarni kayta ishlash lozim bulsa, tarash mashinalarida ikkita holst valigi buladi. holst sekin aylanib turgan bitta yoki ikkita valik 1 yordamida yoziladi va sillik stolcha 3 da sirpanib, sekin aylanib turgan ta`minlovchi cilindr 4 ga boradi. bu cilindr holstni stochaning kayrilgan ustki kismiga …

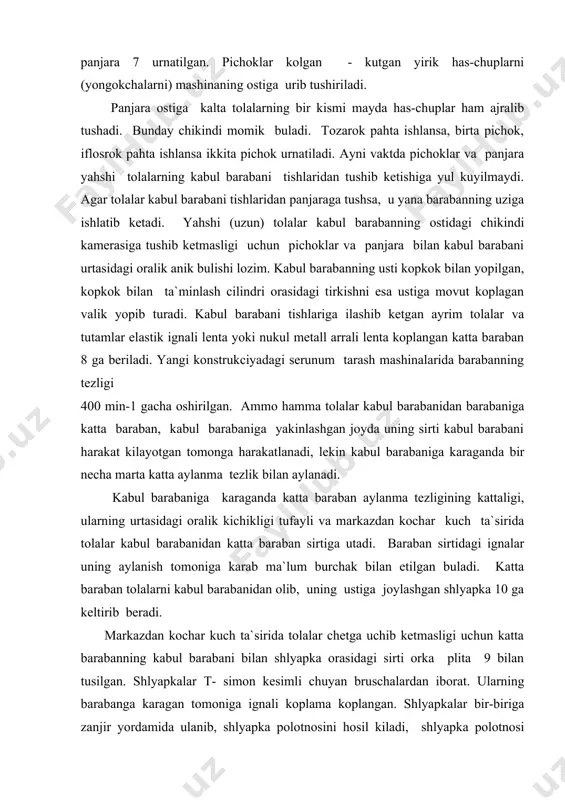

ld kirrasi bir oz egik kilib yasalgan. stolcha old kirrasining uzunligi va ogishi ishlanadigan tolalarning uzunligiga, masalan, modalь uzunligiga karab tanlanadi. kabul barabani ostiga pichok 6 va panjara 7 urnatilgan. pichoklar kolgan - kutgan yirik has-chuplarni (yongokchalarni) mashinaning ostiga urib tushiriladi. panjara ostiga kalta tolalarning bir kismi mayda has-chuplar ham ajralib tushadi. bunday chikindi momik buladi. tozarok pahta ishlansa, birta pichok, iflosrok pahta ishlansa ikkita pichok urnatiladi. ayni vaktda pichoklar va panjara yahshi tolalarning kabul barabani tishlaridan tushib ketishiga yul kuyilmaydi. agar tolalar kabul barabani tishlaridan panjaraga tushsa, u yana barabanning uziga ishlatib ketadi. yahshi (uzun) tolalar kabul barabanning ostidagi chikindi kamerasiga tushib ketmasligi uchun pichoklar va panjara bilan kabul barabani urtasidagi oralik anik bulishi lozim. kabul barabanning usti kopkok bilan yopilgan, kopkok bilan ta`minlash cilindri orasidagi tirkishni esa ustiga movut koplagan valik yopib turadi. kabul barabani tishlariga ilashib ketgan ayrim tolalar va tutamlar elastik ignali lenta yoki nukul metall …

lalar chetga uchib ketmasligi uchun katta barabanning kabul barabani bilan shlyapka orasidagi sirti orka plita 9 bilan tusilgan. shlyapkalar t- simon kesimli chuyan bruschalardan iborat. ularning barabanga karagan tomoniga ignali koplama koplangan. shlyapkalar bir-biriga zanjir yordamida ulanib, shlyapka polotnosini hosil kiladi, shlyapka polotnosi baraban aylanayotgan tomonga karab juda sekin (30-60 minutda 1 marta) aylanadi. mashinadagi 92-110 shlyapkadan barabanning sirtiga bir vaktda 37-43 tasi yakinlashadi. ishlatilish paytida shlyapka egilib, katta baraban bilan shlyapka orasidagi oralik uzgarmasligi uchun va shlyapkaning puhtaligini oshirish maksadida uning bikrlik kovurgasining ulchami kattalashtiriladi. shlyapkalarning ignalari baraban ignalariga karama-karshi egilgan buladi. shuning uchun baraban bilan shlyapkalar orasida tola jadal taraladi., tolalarning uchlari tugrilanadi va bir-biriga parallelashadi. shuning uchun ham shlyapka bilan baraban ignalari uchrashadigan zona tarash zonasi deb ataladi. tarash jarayonida shlyapka ignalari orasiga tolalar tulib koladi, tolalarni tarok-11 chikarib tashlaydi. chutka-12 esa ignalarni tozalab turadi. agar shlyapka va katta baraban ignalari orasiga kirib kolgan tolalar uz vaktida …
