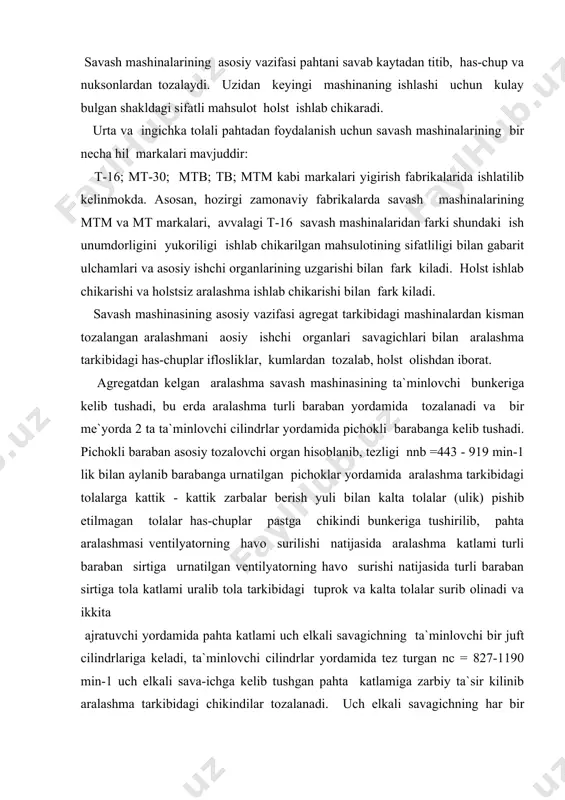

1403263623_44290.doc savash mashinasining tuzilishi va ishlashi reja: 1. savash mashinalarining markalari, vazifasi. 2. savash mashinasining ishlashi. 3. savash mashinasi ishchi kismlari ishini tahlil kilish. 4. savash mashinasining yangi markasi. 5. erm va t-16 markali savash mashinalarining farki. savash mashinalarining asosiy vazifasi pahtani savab kaytadan titib, has-chup va nuksonlardan tozalaydi. uzidan keyingi mashinaning ishlashi uchun kulay bulgan shakldagi sifatli mahsulot holst ishlab chikaradi. urta va ingichka tolali pahtadan foydalanish uchun savash mashinalarining bir necha hil markalari mavjuddir: t-16; mt-30; mtb; tb; mtm kabi markalari yigirish fabrikalarida ishlatilib kelinmokda. asosan, hozirgi zamonaviy fabrikalarda savash mashinalarining mtm va mt markalari, avvalagi t-16 savash mashinalaridan farki shundaki ish unumdorligini yukoriligi ishlab chikarilgan mahsulotining sifatliligi bilan gabarit ulchamlari va asosiy ishchi organlarining uzgarishi bilan fark kiladi. holst ishlab chikarishi va holstsiz aralashma ishlab chikarishi bilan fark kiladi. savash mashinasining asosiy vazifasi agregat tarkibidagi mashinalardan kisman tozalangan aralashmani aosiy ishchi organlari savagichlari bilan aralashma tarkibidagi has-chuplar …

ijasida turli baraban sirtiga tola katlami uralib tola tarkibidagi tuprok va kalta tolalar surib olinadi va ikkita ajratuvchi yordamida pahta katlami uch elkali savagichning ta`minlovchi bir juft cilindrlariga keladi, ta`minlovchi cilindrlar yordamida tez turgan nc = 827-1190 min-1 uch elkali sava-ichga kelib tushgan pahta katlamiga zarbiy ta`sir kilinib aralashma tarkibidagi chikindilar tozalanadi. uch elkali savagichning har bir aylanganida pahta katlamiga uch martadan zarb bilan uriladi va kolosnikli chambaradan chikindilar pastga chikindi bunkeriga tushadi. tozalangan pahta katlami ventilyatorning kuchli havo bosimi bilan surishi natijasida ta`minlovchi bunkerdagi turli baraban sirtiga pahta katlami uralib, chikindilardan tozalanadi va ta`minlovchi cilindr yordamida kozikli baraban yordamida tola titkilanadi va bunkerga tushadi. bunkerdan aralashma chikaruvchi cilindr va tutib turuvchi cilindrlar yordamida tolani ta`minlash stolchaga uzatadi. un oltita elkali rostlagich yordamida pahta katlami bir hil kalinlikda yoyilib tezlanib turuvchi nis = 487 1145 min uch elkali ignali savagich ignalariga kelib tushadi. uch elkali savagichning ignalari pahta katlamini savash …

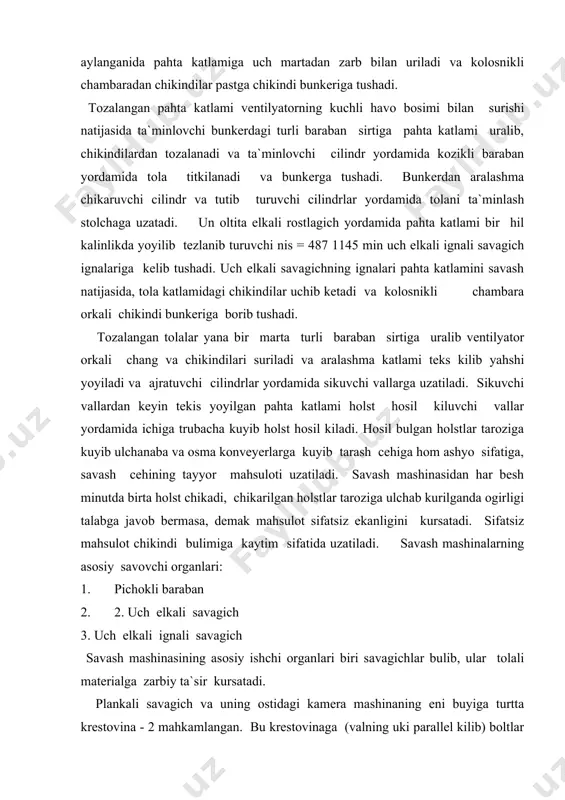

sifatsiz mahsulot chikindi bulimiga kaytim sifatida uzatiladi. savash mashinalarning asosiy savovchi organlari: 1. pichokli baraban 2. 2. uch elkali savagich 3. uch elkali ignali savagich savash mashinasining asosiy ishchi organlari biri savagichlar bulib, ular tolali materialga zarbiy ta`sir kursatadi. plankali savagich va uning ostidagi kamera mashinaning eni buyiga turtta krestovina - 2 mahkamlangan. bu krestovinaga (valning uki parallel kilib) boltlar - 3 yordamida pulat plankalar 4ga urnatilgan. krestovinalarni vallga kator tizib mahkamlashda detalь - 5 dan foydalaniladi; bu detalь havo okimini kamaytirib, pahta bulakchalarining turli barabanga tortilishini yahshilaydi. ta`minlovchi cilindr - 6 savagichga pahta katlamini bir me`yorda berib turadi. bu cilindrlar orasidagi pahta katlami prujina –7 yordamida kisilib turadi. savagichning ostida kolosnikli panjara bulib, u ikki sekciya 8 va 9 ga bulingan, bu kolosniklar orasidan has-chup va iflosliklar utib mashinaning chikindi kamerasiga tushadi. kolosnikli panjara savagichga yakinlashtirish va undan uzoklashtirish uchun rostlovchi boltlar - 10 dan foydalaniladi. kolosnikli panjara bilan …

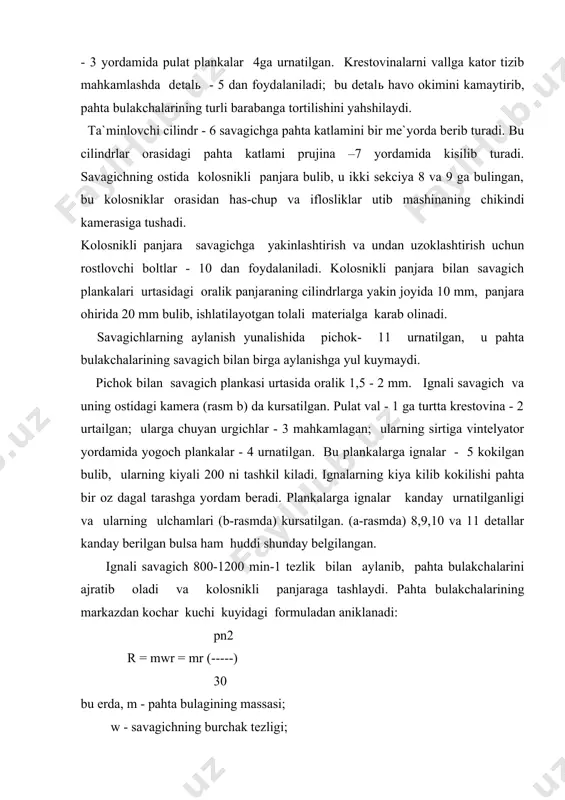

0 va 11 detallar kanday berilgan bulsa ham huddi shunday belgilangan. ignali savagich 800-1200 min-1 tezlik bilan aylanib, pahta bulakchalarini ajratib oladi va kolosnikli panjaraga tashlaydi. pahta bulakchalarining markazdan kochar kuchi kuyidagi formuladan aniklanadi: pn2 r = mwr = mr (-----) 30 bu erda, m - pahta bulagining massasi; w - savagichning burchak tezligi; r - savagichning radiusi markazdan kochar kuch rm ni r1 va r2 tashkil etuvchilarga ajra- tish mumkin. r1 = rm * sin ; r2 = rm * sos ; f = p2 * f = f * p2 * cos bu erda, p1 - kuchning savagich ignalari buylab yunalgan; p2 - kuch esa unga perpendikulyar yunalgan; f - ishkalanish kuchi; pahta bulakchalarini ignalardan tushirishga karshilik kursatadi; f - tolalar bilan ignalar orasidagi ishkalanish koefficienti. ignalarning urinma tomon kiyalik burchagi 45 dan katta buladi. mashina normal ishlab turgan bulsa, pahta bulakchalari ignalardan markazdan kochar kuch ta`sirida tushadi, …

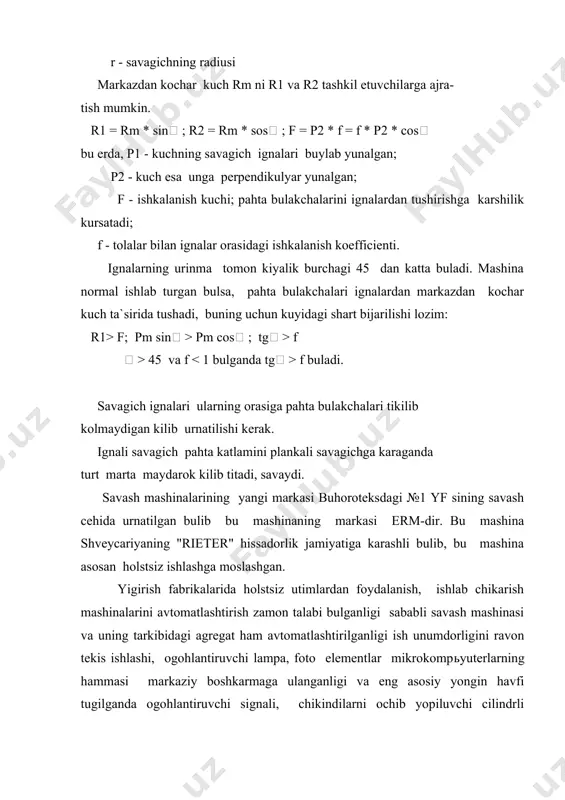

iltrlarga uzatilishi, pahta aralashmasi tarkibidagi metall parchalarini tutib koluvchi sezgir elementning ishlashi juda ajoyib yutuklardandir. savash mashinasi kuyidagi asosiy kismlardan iborat ta`minlovchi bunker, ignali baraban, turli barabanlardan iborat titkilab ignalar yordamida savalanib taralgan pahta aralashmasining chang has-chup, chikindilari pastga urnatilgan chikindi kamerasiga tushadi va u erdagi filtьrga vakt- vakti bilan uzatilib turadi. mashinaning ish unumdorligi 700 kg/soatgacha. savash mashinasi tarkibidagi, pahta aralashmasi tarkibidagi chikindilarni tozalash kobiliyati juda yahshi. foydalanilgan adabiyotlar: 1. sh.r. marasulov « pahta va himiyaviy tolalarni yigirish», toshkent, 1986 yil,i-kism. 2. n.n. milovidov , k.i.badalov « pryadenie hlopka», m,1972 yil, i-kism. 3.b.a. azimov « pahta yigirish fabrikalarini loyihalash»,t,1995 yil. 4.n.i. truevcev «mehanicheskaya tehnologiya voloknitih materialov»,m,1969 yil. 5.«rieter» tizimidagi savash mashinalari pasporti.
