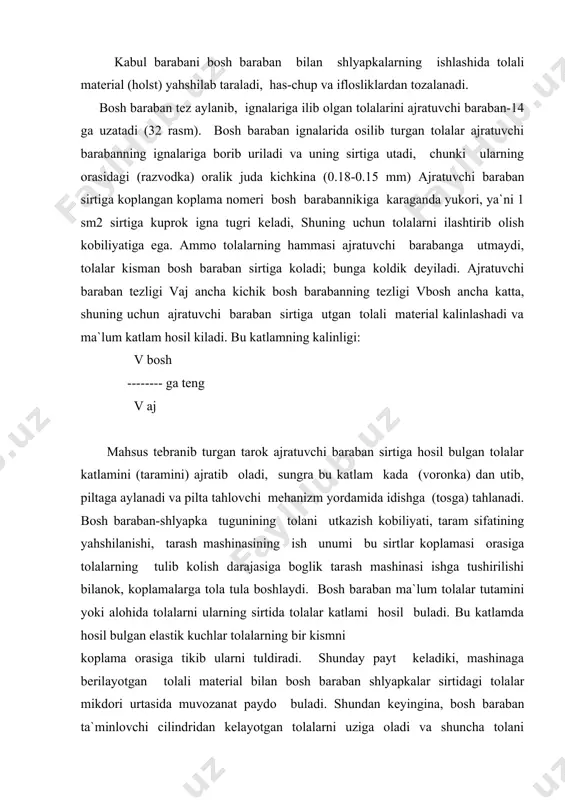

1403262602_44264.doc bosh barabandan ajratuvchi barabanga tolalarning utish jarayoni reja: 1. bosh baraban bilan ajratish barabani orasidagi tarash ja- rayoni. 2. ajratuvchi baraban sirtidan taramni ajratib olish va pil- ta hosil kilish. 3. s-50 markali tarash mashinasining afzalliklari. 4. tarash mashinasining tarash darajasi. kabul barabani bosh baraban bilan shlyapkalarning ishlashida tolali material (holst) yahshilab taraladi, has-chup va iflosliklardan tozalanadi. bosh baraban tez aylanib, ignalariga ilib olgan tolalarini ajratuvchi baraban-14 ga uzatadi (32 rasm). bosh baraban ignalarida osilib turgan tolalar ajratuvchi barabanning ignalariga borib uriladi va uning sirtiga utadi, chunki ularning orasidagi (razvodka) oralik juda kichkina (0.18-0.15 mm) ajratuvchi baraban sirtiga koplangan koplama nomeri bosh barabannikiga karaganda yukori, ya`ni 1 sm2 sirtiga kuprok igna tugri keladi, shuning uchun tolalarni ilashtirib olish kobiliyatiga ega. ammo tolalarning hammasi ajratuvchi barabanga utmaydi, tolalar kisman bosh baraban sirtiga koladi; bunga koldik deyiladi. ajratuvchi baraban tezligi vaj ancha kichik bosh barabanning tezligi vbosh ancha katta, shuning uchun …

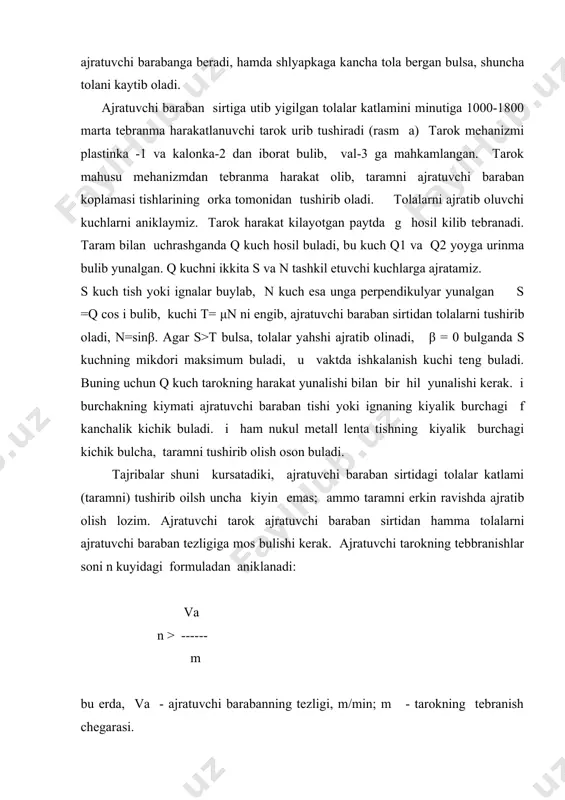

ning bir kismni koplama orasiga tikib ularni tuldiradi. shunday payt keladiki, mashinaga berilayotgan tolali material bilan bosh baraban shlyapkalar sirtidagi tolalar mikdori urtasida muvozanat paydo buladi. shundan keyingina, bosh baraban ta`minlovchi cilindridan kelayotgan tolalarni uziga oladi va shuncha tolani ajratuvchi barabanga beradi, hamda shlyapkaga kancha tola bergan bulsa, shuncha tolani kaytib oladi. ajratuvchi baraban sirtiga utib yigilgan tolalar katlamini minutiga 1000-1800 marta tebranma harakatlanuvchi tarok urib tushiradi (rasm a) tarok mehanizmi plastinka -1 va kalonka-2 dan iborat bulib, val-3 ga mahkamlangan. tarok mahusu mehanizmdan tebranma harakat olib, taramni ajratuvchi baraban koplamasi tishlarining orka tomonidan tushirib oladi. tolalarni ajratib oluvchi kuchlarni aniklaymiz. tarok harakat kilayotgan paytda g hosil kilib tebranadi. taram bilan uchrashganda q kuch hosil buladi, bu kuch q1 va q2 yoyga urinma bulib yunalgan. q kuchni ikkita s va n tashkil etuvchi kuchlarga ajratamiz. s kuch tish yoki ignalar buylab, n kuch esa unga perpendikulyar yunalgan s =q cos …

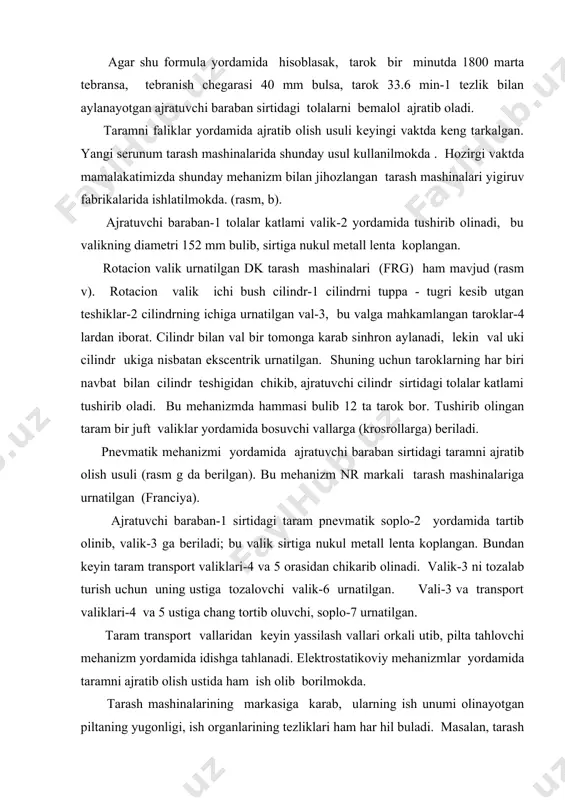

va - ajratuvchi barabanning tezligi, m/min; m - tarokning tebranish chegarasi. agar shu formula yordamida hisoblasak, tarok bir minutda 1800 marta tebransa, tebranish chegarasi 40 mm bulsa, tarok 33.6 min-1 tezlik bilan aylanayotgan ajratuvchi baraban sirtidagi tolalarni bemalol ajratib oladi. taramni faliklar yordamida ajratib olish usuli keyingi vaktda keng tarkalgan. yangi serunum tarash mashinalarida shunday usul kullanilmokda . hozirgi vaktda mamalakatimizda shunday mehanizm bilan jihozlangan tarash mashinalari yigiruv fabrikalarida ishlatilmokda. (rasm, b). ajratuvchi baraban-1 tolalar katlami valik-2 yordamida tushirib olinadi, bu valikning diametri 152 mm bulib, sirtiga nukul metall lenta koplangan. rotacion valik urnatilgan dk tarash mashinalari (frg) ham mavjud (rasm v). rotacion valik ichi bush cilindr-1 cilindrni tuppa - tugri kesib utgan teshiklar-2 cilindrning ichiga urnatilgan val-3, bu valga mahkamlangan taroklar-4 lardan iborat. cilindr bilan val bir tomonga karab sinhron aylanadi, lekin val uki cilindr ukiga nisbatan ekscentrik urnatilgan. shuning uchun taroklarning har biri navbat bilan cilindr teshigidan chikib, …

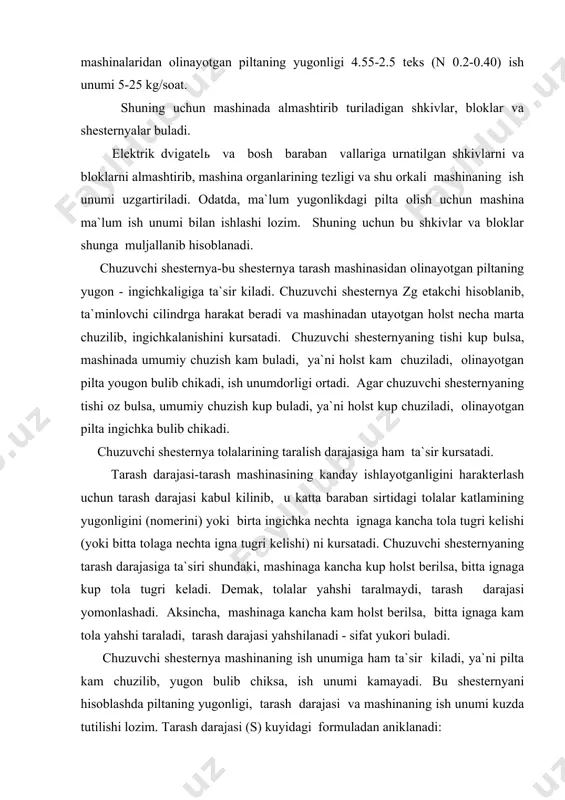

rdamida idishga tahlanadi. elektrostatikoviy mehanizmlar yordamida taramni ajratib olish ustida ham ish olib borilmokda. tarash mashinalarining markasiga karab, ularning ish unumi olinayotgan piltaning yugonligi, ish organlarining tezliklari ham har hil buladi. masalan, tarash mashinalaridan olinayotgan piltaning yugonligi 4.55-2.5 teks (n 0.2-0.40) ish unumi 5-25 kg/soat. shuning uchun mashinada almashtirib turiladigan shkivlar, bloklar va shesternyalar buladi. elektrik dvigatelь va bosh baraban vallariga urnatilgan shkivlarni va bloklarni almashtirib, mashina organlarining tezligi va shu orkali mashinaning ish unumi uzgartiriladi. odatda, ma`lum yugonlikdagi pilta olish uchun mashina ma`lum ish unumi bilan ishlashi lozim. shuning uchun bu shkivlar va bloklar shunga muljallanib hisoblanadi. chuzuvchi shesternya-bu shesternya tarash mashinasidan olinayotgan piltaning yugon - ingichkaligiga ta`sir kiladi. chuzuvchi shesternya zg etakchi hisoblanib, ta`minlovchi cilindrga harakat beradi va mashinadan utayotgan holst necha marta chuzilib, ingichkalanishini kursatadi. chuzuvchi shesternyaning tishi kup bulsa, mashinada umumiy chuzish kam buladi, ya`ni holst kam chuziladi, olinayotgan pilta yougon bulib chikadi, ish unumdorligi ortadi. …

lst berilsa, bitta ignaga kam tola yahshi taraladi, tarash darajasi yahshilanadi - sifat yukori buladi. chuzuvchi shesternya mashinaning ish unumiga ham ta`sir kiladi, ya`ni pilta kam chuzilib, yugon bulib chiksa, ish unumi kamayadi. bu shesternyani hisoblashda piltaning yugonligi, tarash darajasi va mashinaning ish unumi kuzda tutilishi lozim. tarash darajasi (s) kuyidagi formuladan aniklanadi: π * db * nb * 1000 db * nb * 1000 s = ------------------------- = ----------------------- π * du * nu * t h du * nu * th π * db * nb * nx db * nb * nx s = ------------------------- = ----------------------- π * du * nu du * nu bu erda, th - holstning yugonligi, teks; nx - holstning nomeri; d b - bosh barabanning tezoligi, min-1 ; d u - ta`minlovchi cilindrning diametri, mm ; n u - ta`minlovchi cilindrning tezligi, min-1; d b - bosh barabanning diametri, mm ; …
