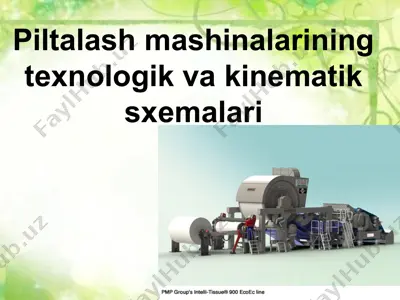

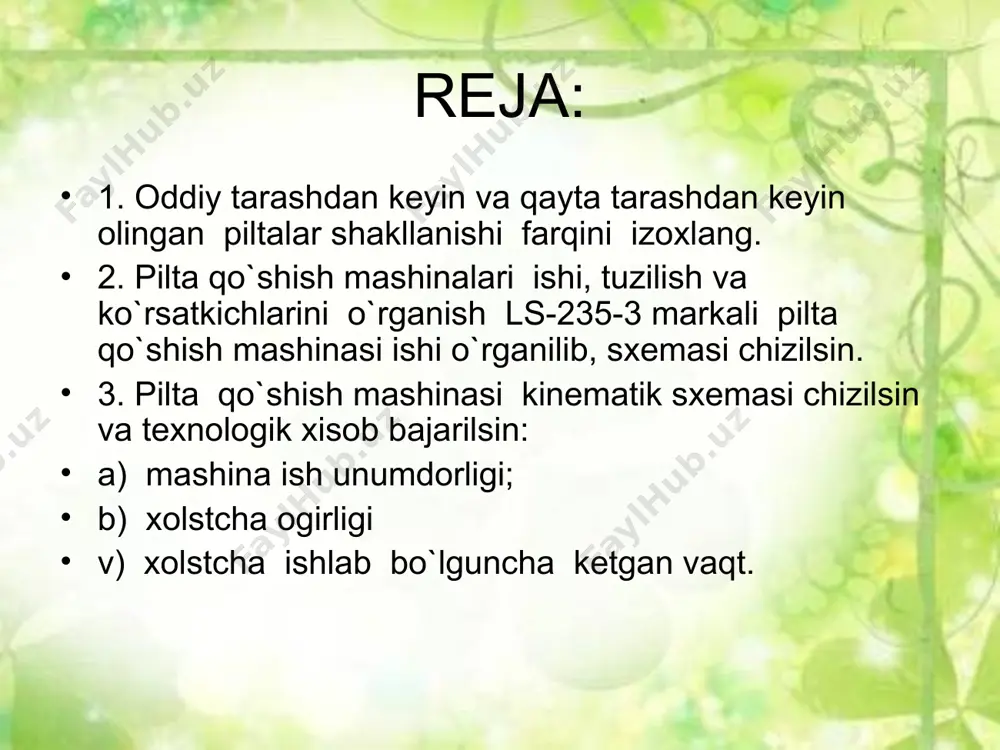

1475998014_63344.ppt piltalash mashinalarining texnologik va kinematik sxemalari piltalash mashinalarining texnologik va kinematik sxemalari reja: 1. oddiy tarashdan keyin va qayta tarashdan keyin olingan piltalar shakllanishi farqini izoxlang. 2. pilta qo`shish mashinalari ishi, tuzilish va ko`rsatkichlarini o`rganish ls-235-3 markali pilta qo`shish mashinasi ishi o`rganilib, sxemasi chizilsin. 3. pilta qo`shish mashinasi kinematik sxemasi chizilsin va texnologik xisob bajarilsin: a) mashina ish unumdorligi; b) xolstcha ogirligi v) xolstcha ishlab bo`lguncha ketgan vaqt. oddiy tarashdan keyin va qayta tarashdan keyin olingan piltalar shakllanishi farqi qayta tarash yuqori samaradorlik berish uchun, qayta tarash mashinalarida qabul qilinadigan yarim maxsulot quyidagicha tayyorlanishi lozim: tolalar to`grilanishini yaxshilash, yo`gonligi bo`yicha bir tekis maxsulot olish, juda mustaxkam va xajmi bo`yicha katta xolstcha ko`rinishidagi galtakni shakllantirish. tolalarni to`grilanishi bir tekisligini yaxshilash va takomillashtirish maxsulotni cho`zish asbobida cho`zish orqali, uning enini xosil qilish va bir xilligini yaxshilash uchun piltalarni qo`shish jarayoni qo`llaniladi. paxta yigiruv fabrikalarida ls -235-3, ls-265 va lsv-235 markali mashinalar …

mashina kinematik sxemasi bosqichi boshqarish mashinani to`rt joyidan yoqadi va to`xtatadi. uzatmalarda ikkita almashtiruvchi element: d sm blok elektromator vali mashinani barcha qismlari tezligi, shuningdek ish unumdorligiga ta`sir etadi. ls-235 rusumli mashinasining kinematik sxemasi. dk-903 tarash mashinasining texnologik sxemasi 1- directfeed - bunkerli ta`minlagich, 2-ta`minlovchi tsilindr, 3- sensofeed – ta`minlash qurilmasi, 4- ajratuvchi pichoq (pnevmoqurilmali), webfeed - qabul barabani uzeli, 6-dastlabki tarash segmentlari, 7- shlyapkalarni tozalash qurilmasi, 8- ajratuvchi pichoq (pnevmoqurilmali), 9-shlyapkalar polotnosi, 10- bosh baraban, 11-ajratuvchi pichoqlar, qo’zg’almas segmentlar (pnevmoqurilmali), 12-ajratuvchi baraban, 13-tozalochi valik, 14-ajratuvchi valik, 15-ezuvchi vallar, 16- webspeed, 17-pilta shakllantiruvchi tsilindrlar, 18-taz almashtiruvchi qurilmali pilta taxlagich avvalambor, tashqi ko`rinishi bo`yicha taram va qayta tarash mashinalaridan namuna piltalar, taqqoslanadi, qo`lda namunalarni uzib tolalarning to`gri joylanish, qayta taralgan piltada xas-cho`p, nuksonlarning kamligiga e`tibor beriladi. qayta taralgan taram o`zida kalta tolalarni, kardotarashdan keyin piltada xas-cho`p, nuqsonlarni saqlaydi. dk-903 tarash mashinasining kinematik sxemasi 1-bosh barabanni harakatlantiruvchi elektrodvigatel, 2-ta`minlovchi valikni xarakatlantiruvchi dvigateli, …

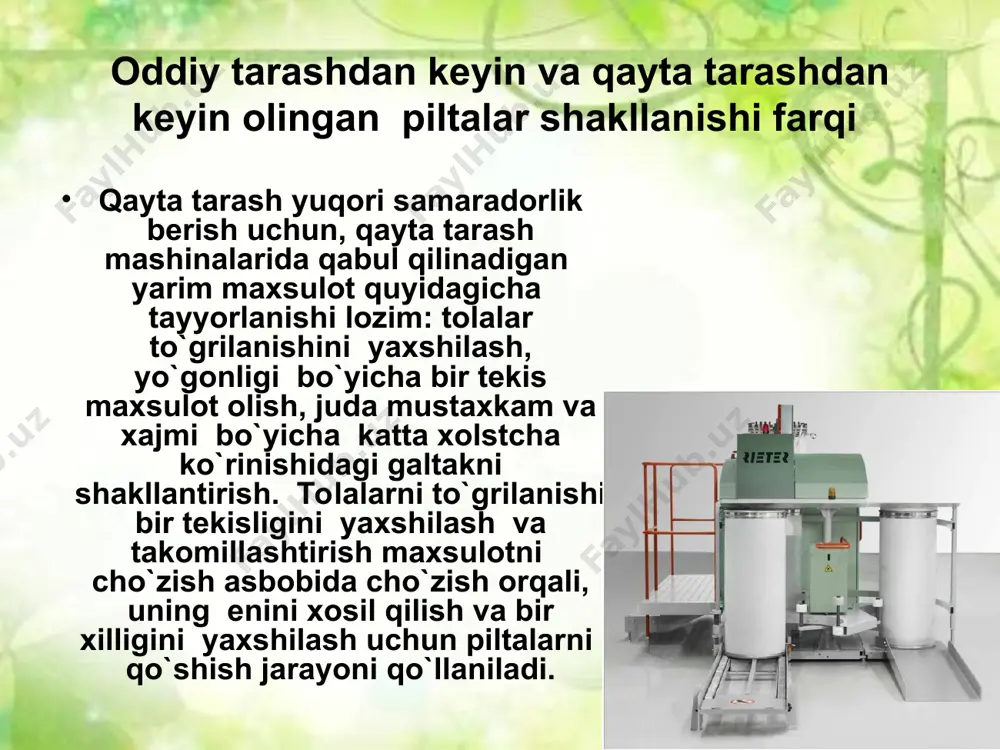

piltalash mashinalarining texnologik va kinematik sxemalari - Page 3

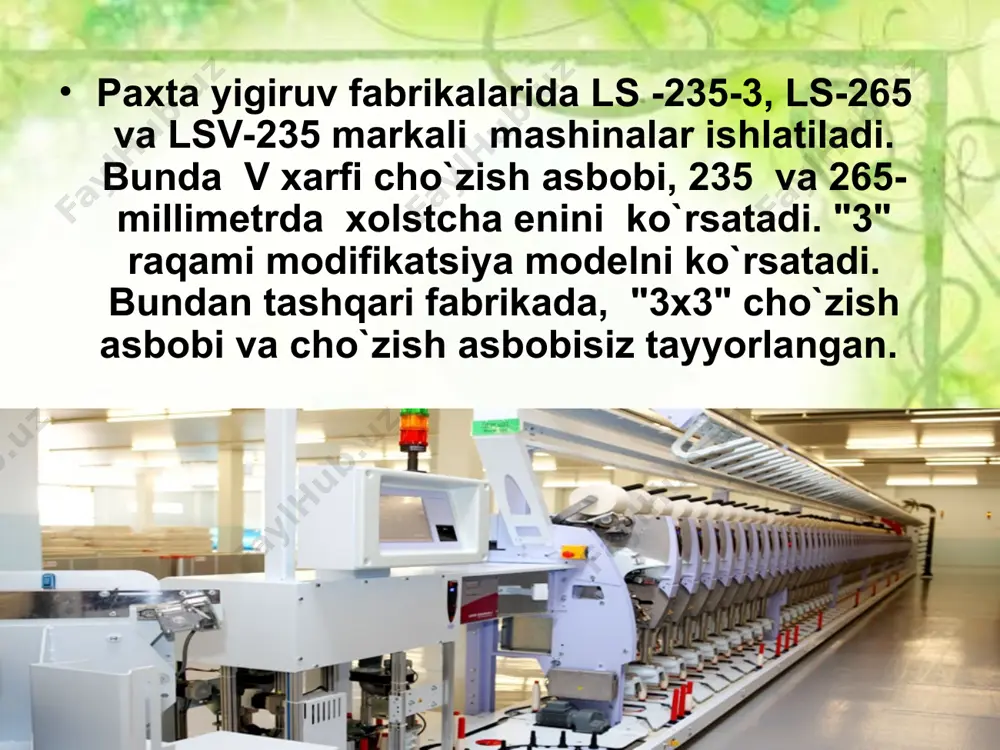

piltalash mashinalarining texnologik va kinematik sxemalari - Page 4

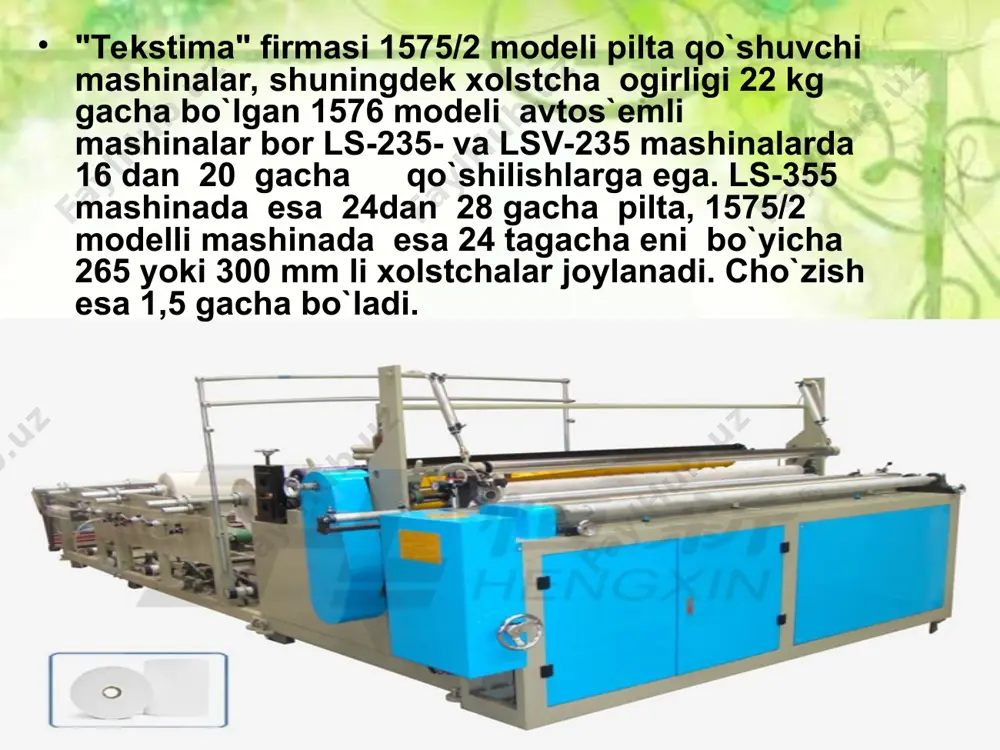

piltalash mashinalarining texnologik va kinematik sxemalari - Page 5
