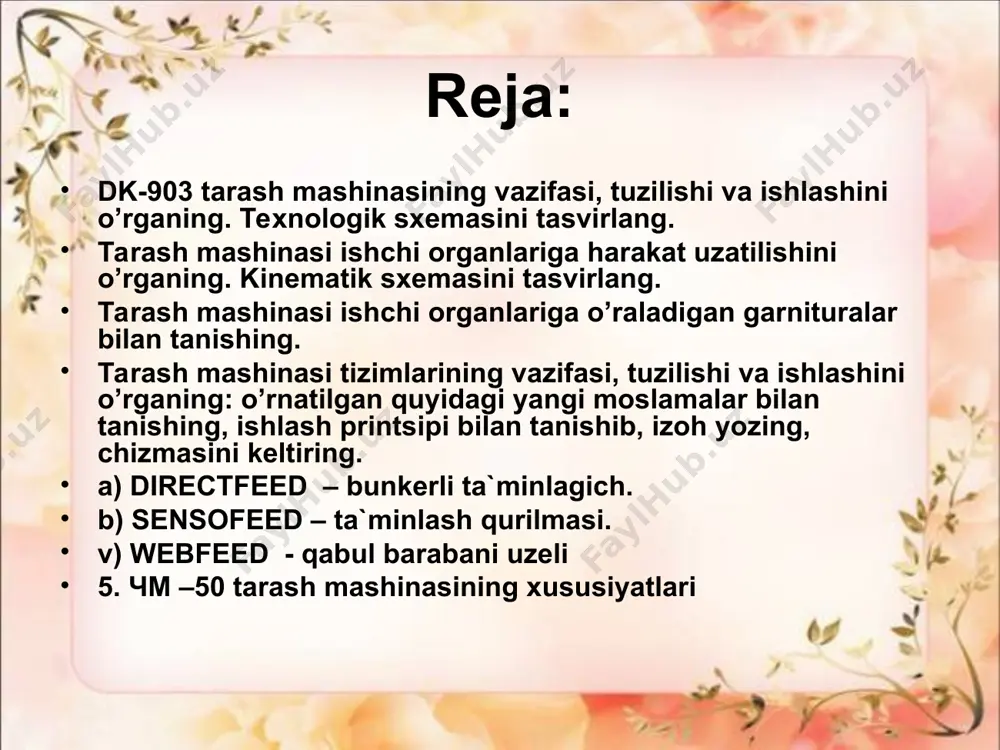

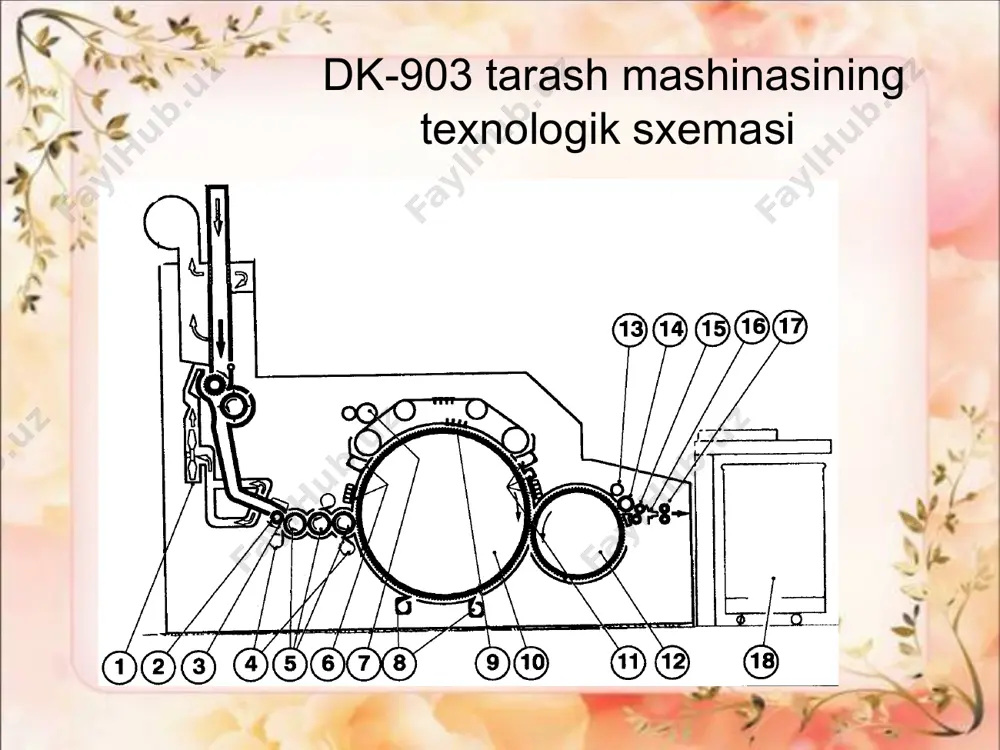

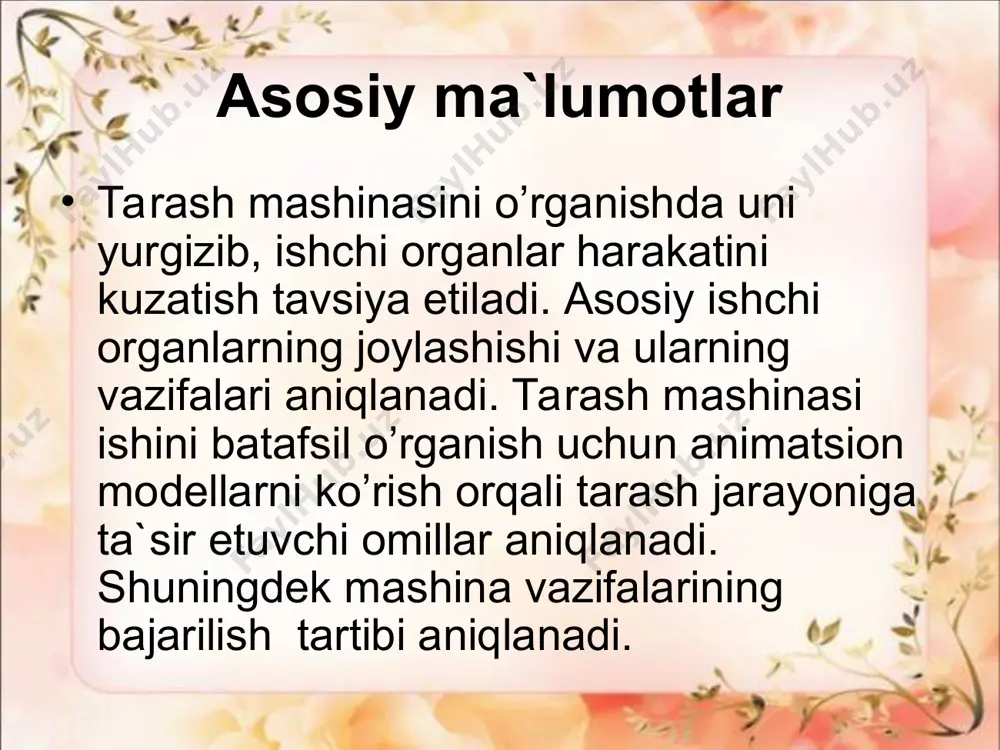

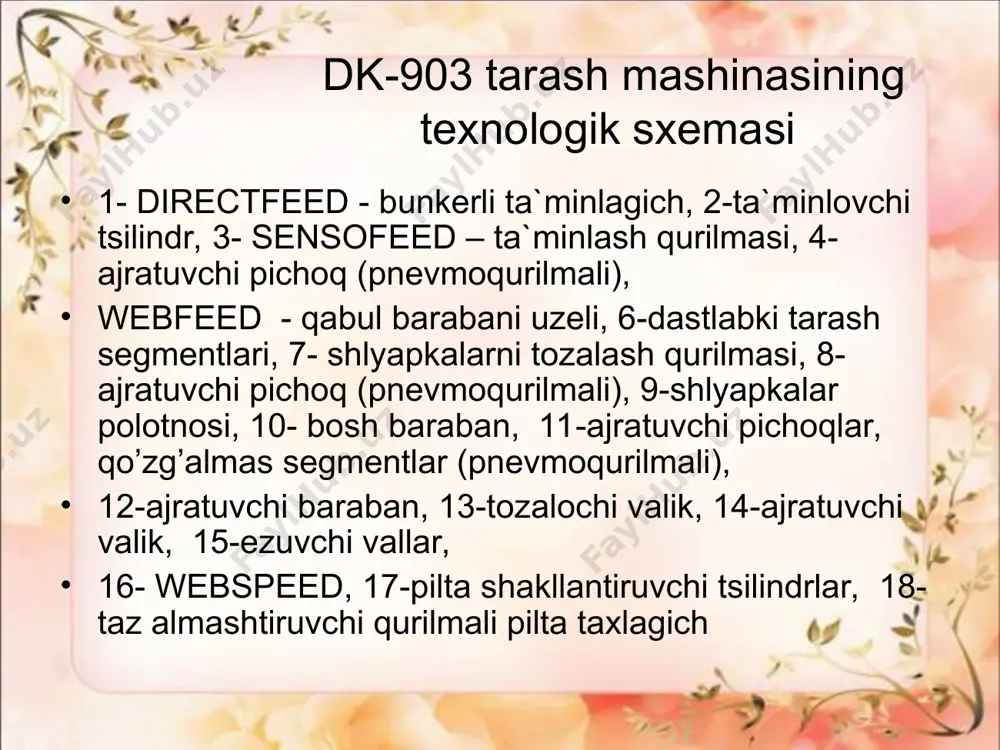

1487259707_65623.ppt kаrdаli tarash mashinasi. tаrаsh mаshinаlаrining gаrniturаlаri vа tizimlаri kаrdаli tarash mashinasi. tаrаsh mаshinаlаrining gаrniturаlаri vа tizimlаri reja: dk-903 tarash mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. tarash mashinasi ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang. tarash mashinasi ishchi organlariga o’raladigan garnituralar bilan tanishing. tarash mashinasi tizimlarining vazifasi, tuzilishi va ishlashini o’rganing: o’rnatilgan quyidagi yangi moslamalar bilan tanishing, ishlash printsipi bilan tanishib, izoh yozing, chizmasini keltiring. a) directfeed – bunkerli ta`minlagich. b) sensofeed – ta`minlash qurilmasi. v) webfeed - qabul barabani uzeli 5. чм –50 tarash mashinasining xususiyatlari аsosiy ma`lumotlar tarash mashinasini o’rganishda uni yurgizib, ishchi organlar harakatini kuzatish tavsiya etiladi. аsosiy ishchi organlarning joylashishi va ularning vazifalari aniqlanadi. tarash mashinasi ishini batafsil o’rganish uchun animatsion modellarni ko’rish orqali tarash jarayoniga ta`sir etuvchi omillar aniqlanadi. shuningdek mashina vazifalarining bajarilish tartibi aniqlanadi. dk-903 tarash mashinasining texnologik sxemasi dk-903 tarash mashinasining texnologik sxemasi 1- directfeed - bunkerli ta`minlagich, 2-ta`minlovchi …

vchi elementlarning vazifalari aniqlanadi. talabalar tarash mashinasini yurgizish va to’xtatish tartibi hamda kompyuter boshqaruvi bilan tanishishadi. dk-903 tarash mashinasining kinematik sxemasi 1-bosh barabanni harakatlantiruvchi elektrodvigatel, 2-ta`minlovchi valikni xarakatlantiruvchi dvigateli, 3-webfeed tizimini harakatlantiruvchi dvigatel, 4-ajratuvchi mexanizmga harakatlantiruvchi dvigatel, 5-tarandi ajratuvchi mexanizmni harakatlantiruvchi dvigatel, 6-shlyapkalarni harakatlantiruvchi dvigatel, 7-shlyapkalarni tozalash qurilmasini harakatlantiruvchi dvigatel, 8-tozalovchi valikni harakatlantiruvchi dvigatel tarash jarayonida garnituralarning vazifasi va ahamiyati aniqlanadi. tutamini alohida tolaga ajratish, uni ushlab turish, nuqsonlarni tushirib yuborish va tolalarni boshqa ishchi organ garniturasiga uzatish holatlari aniqlanadi. garnitura turlari dastlab ko’rgazmali namunada, so’ngra tarash mashinasining ishchi organlarida o’rganiladi. mashinaning qabul, bosh, ajratuvchi barabanlari va shlyapkalari garnituralari bilan tanishiladi. . tarash mashinasi garnituralari tarash mashinasi garnituralari a) qabul barabani uchun, b) bosh baraban uchun, v) ajratuvchi baraban uchun directfeed tizimini o’rganishda bunkerning ustki va pastki sektsiyalarini tuzilishiga ahamiyat beriladi. tolali mahsulot tutamlarining titilishini va bir tekis qatlam shakllanishini ta`minlovchi omillar aniqlanadi.bunkerning pastki sektsiyasi eni bo’yicha tolali mahsulotning bir …

t nazorat funktsiyasining bajarilishiga ahamiyat beriladi. ta`minlash tsilindri, ta`minlash stolchasi va tolalar qatlami qalinligini butun eni bo’yicha sezib o’lchovchi 16ta plastinkalarning tuzilishi tahlil qilinadi. metall bo’lakchalarini, qalin joylarni qayd qilish, tarash mashinasini shikastlanmasligi uchun, reversiv holatga o’tkazish elektr tizimi tahlil qilinadi. sensofeed tizimi 1-ta`minlovchi tsilindr, 2-ta`minlovchi stolcha, 3-16ta sensorli o’lchash plastinkalari, 4-sezgir datchikli invertor, 5-chiziqiy zichlik rostlagichi, 6-ta`minlovchi tsilindrni xarakatlantiruvchi dvigatel. webfeed tizimi 1- ta`minlovchi tsilindr, 2- ta`minlovchi stolcha, 3-16ta sensorli o’lchash plastinkalari, 4- qo’zg’almas segment, 5- ajratuvchi pnevmoqurilmali pichoq, 6-ignali qabul barabani, 7- birinchi arra tishli qabul barabani, 8- ikkinchi arra tishli qabul barabani. tolali qatlam; ta`minlovchi stolcha; ta`minlovchi tsilindr; qabul barabani; ta`minlovchi stolchaning ishchi qirralari a+b=lsht rieter firmasi tarash mashinasining ta`minlash qurilmasi webfeed tizimini o’rganishda qo’zg’almas tarash segmentlarni va pnevmoqurilmali nuqson ajratuvchi pichoqlarning joylashishiga ahamiyat beriladi. qabul barabanlarida ignali, birinchi arra tishli, ikkinchi arra tishli garnituralarni qo’llanilishi aniqlanadi. talabalar ishlatilayotgan tola turiga ko’ra (paxta tolasi, kimyoviy tola) qabul …

da e`tibor qaratiladi: tolalar tutamini dastlabki tarash; tolali mahsulotdan iflos aralashmalarni ajratish; taralgan tolalarni qabul barabanidan bosh barabanga uzatish; chang va nuqsonlarni havo yordamida ajratish аdabiyot yu.v.pavlov va boshqalar «теория процессов технология и оборудование прядения хлопка и химических волокон» ivanovo, 2000 y. q.g’. g’ofurov, s.l. matismailov, m.sh.xaliyarov «yigiruv korxonalari jihozlari», toshkent, «sharq» 2007y. u.m.matmusaev va boshqalar «to’qimachilik materialshunosligi» toshkent. «o’zbekiston» 2005y.
