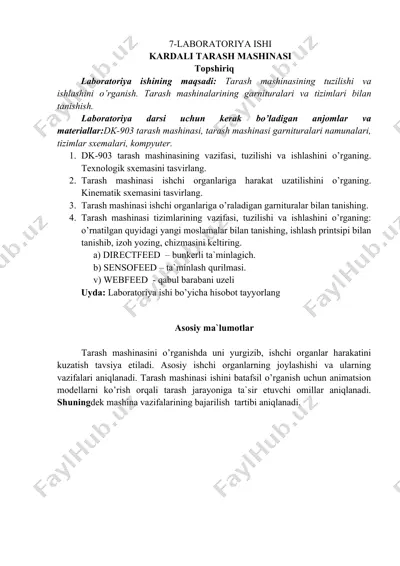

1-laboratoriya ishi 7-laboratoriya ishi kardali tarash mashinasi topshiriq laboratoriya ishining maqsadi: tarash mashinasining tuzilishi va ishlashini o’rganish. tarash mashinalarining garnituralari va tizimlari bilan tanishish. laboratoriya darsi uchun kerak bo’ladigan anjomlar va materiallar:dk-903 tarash mashinasi, tarash mashinasi garnituralari namunalari, tizimlar sxemalari, kompyuter. 1. dk-903 tarash mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 2. tarash mashinasi ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang. 3. tarash mashinasi ishchi organlariga o’raladigan garnituralar bilan tanishing. 4. tarash mashinasi tizimlarining vazifasi, tuzilishi va ishlashini o’rganing: o’rnatilgan quyidagi yangi moslamalar bilan tanishing, ishlash printsipi bilan tanishib, izoh yozing, chizmasini keltiring. a) directfeed – bunkerli ta`minlagich. b) sensofeed – ta`minlash qurilmasi. v) webfeed - qabul barabani uzeli uyda: laboratoriya ishi bo’yicha hisobot tayyorlang asosiy ma`lumotlar tarash mashinasini o’rganishda uni yurgizib, ishchi organlar harakatini kuzatish tavsiya etiladi. asosiy ishchi organlarning joylashishi va ularning vazifalari aniqlanadi. tarash mashinasi ishini batafsil o’rganish uchun animatsion modellarni ko’rish orqali tarash …

2 / 5

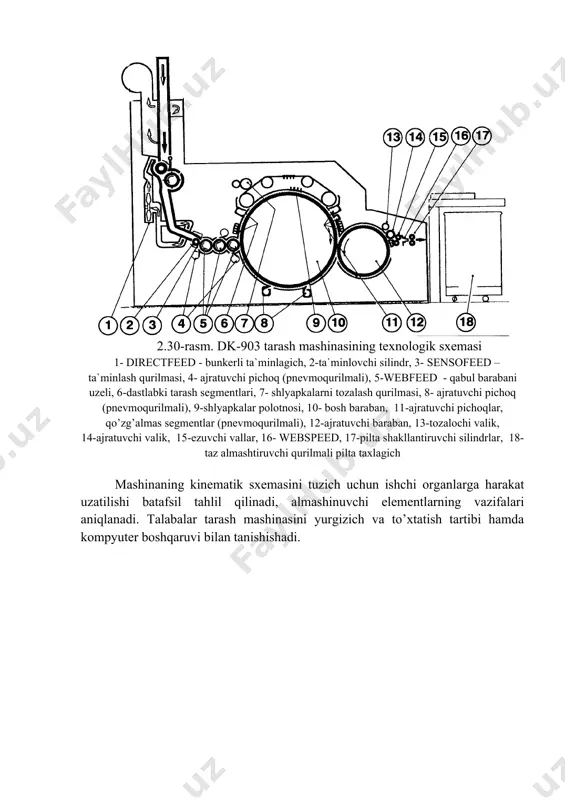

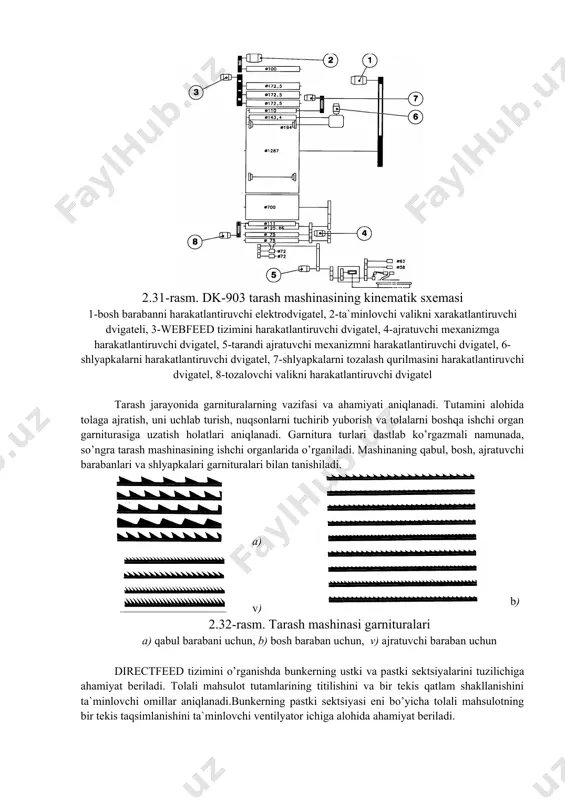

lta shakllantiruvchi silindrlar, 18-taz almashtiruvchi qurilmali pilta taxlagich mashinaning kinematik sxemasini tuziсh uchun ishchi organlarga harakat uzatilishi batafsil tahlil qilinadi, almashinuvchi elementlarning vazifalari aniqlanadi. talabalar tarash mashinasini yurgiziсh va to’xtatish tartibi hamda kompyuter boshqaruvi bilan tanishishadi. 2.31-rasm. dk-903 tarash mashinasining kinematik sxemasi 1-bosh barabanni harakatlantiruvchi elektrodvigatel, 2-ta`minlovchi valikni xarakatlantiruvchi dvigateli, 3-webfeed tizimini harakatlantiruvchi dvigatel, 4-ajratuvchi mexanizmga harakatlantiruvchi dvigatel, 5-tarandi ajratuvchi mexanizmni harakatlantiruvchi dvigatel, 6-shlyapkalarni harakatlantiruvchi dvigatel, 7-shlyapkalarni tozalash qurilmasini harakatlantiruvchi dvigatel, 8-tozalovchi valikni harakatlantiruvchi dvigatel tarash jarayonida garnituralarning vazifasi va ahamiyati aniqlanadi. tutamini alohida tolaga ajratish, uni uchlab turish, nuqsonlarni tuchirib yuborish va tolalarni boshqa ishchi organ garniturasiga uzatish holatlari aniqlanadi. garnitura turlari dastlab ko’rgazmali namunada, so’ngra tarash mashinasining ishchi organlarida o’rganiladi. mashinaning qabul, bosh, ajratuvchi barabanlari va shlyapkalari garnituralari bilan tanishiladi. a) b) v) 2.32-rasm. tarash mashinasi garnituralari a) qabul barabani uchun, b) bosh baraban uchun, v) ajratuvchi baraban uchun directfeed tizimini o’rganishda bunkerning ustki va pastki sektsiyalarini tuzilichiga …

3 / 5

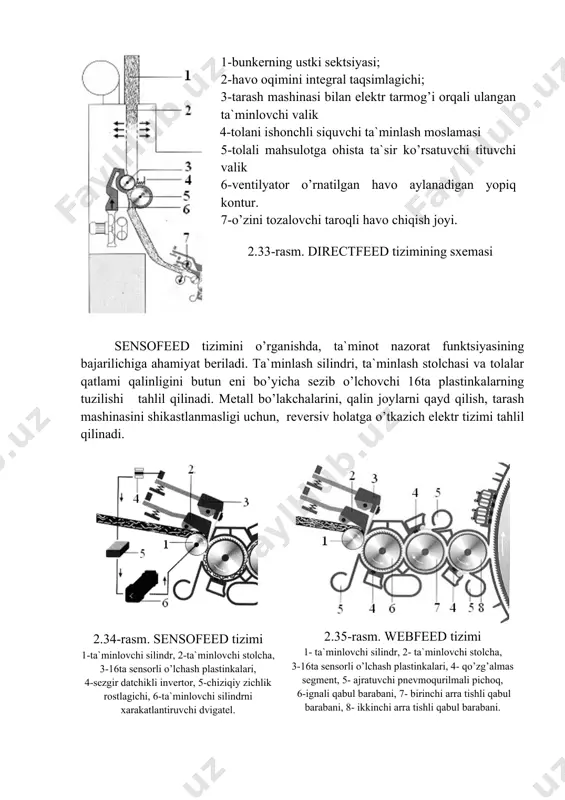

tuvchi valik 6-ventilyator o’rnatilgan havo aylanadigan yopiq kontur. 7-o’zini tozalovchi taroqli havo chiqish joyi. 2.33-rasm. directfeed tizimining sxemasi sensofeed tizimini o’rganishda, ta`minot nazorat funktsiyasining bajarilichiga ahamiyat beriladi. ta`minlash silindri, ta`minlash stolchasi va tolalar qatlami qalinligini butun eni bo’yicha sezib o’lchovchi 16ta plastinkalarning tuzilishi tahlil qilinadi. metall bo’lakchalarini, qalin joylarni qayd qilish, tarash mashinasini shikastlanmasligi uchun, reversiv holatga o’tkaziсh elektr tizimi tahlil qilinadi. 2.34-rasm. sensofeed tizimi 1-ta`minlovchi silindr, 2-ta`minlovchi stolcha, 3-16ta sensorli o’lchash plastinkalari, 4-sezgir datchikli invertor, 5-chiziqiy zichlik rostlagichi, 6-ta`minlovchi silindrni xarakatlantiruvchi dvigatel. 2.35-rasm. webfeed tizimi 1- ta`minlovchi silindr, 2- ta`minlovchi stolcha, 3-16ta sensorli o’lchash plastinkalari, 4- qo’zg’almas segment, 5- ajratuvchi pnevmoqurilmali pichoq, 6-ignali qabul barabani, 7- birinchi arra tishli qabul barabani, 8- ikkinchi arra tishli qabul barabani. webfeed tizimini o’rganishda qo’zg’almas tarash segmentlarni va pnevmoqurilmali nuqson ajratuvchi pichoqlarning joylashishiga ahamiyat beriladi. qabul barabanlarida ignali, birinchi arra tishli, ikkinchi arra tishli garnituralarni qo’llanilishi aniqlanadi. talabalar ishlatilayotgan tola turiga ko’ra (paxta …

4 / 5

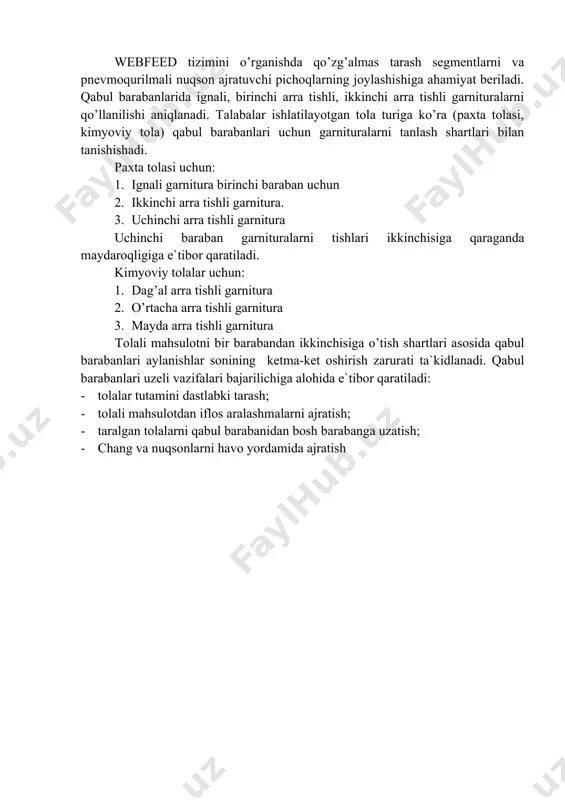

barabanlari uzeli vazifalari bajarilichiga alohida e`tibor qaratiladi: · tolalar tutamini dastlabki tarash; · tolali mahsulotdan iflos aralashmalarni ajratish; · taralgan tolalarni qabul barabanidan bosh barabanga uzatish; · chang va nuqsonlarni havo yordamida ajratish
