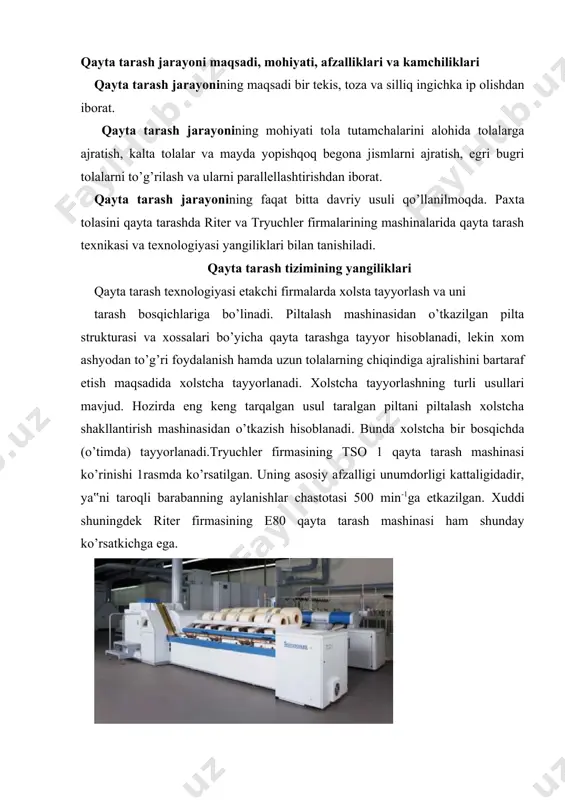

1523986111_71235.doc takomillashgan qayta tarash tizimi qayta tarash mashinalari reja: 1. qayta tarash jarayoni maqsadi, mohiyati, afzalliklari va kamchiliklari 2. qayta tarash tizimining yangiliklari 3. qayta tarash mashinasining yangiliklari 4. xolstchani almashtiruvchi robolap avtotizimi qayta tarash jarayoni maqsadi, mohiyati, afzalliklari va kamchiliklari qayta tarash jarayonining maqsadi bir tekis, toza va silliq ingichka ip olishdan iborat. qayta tarash jarayonining mohiyati tola tutamchalarini alohida tolalarga ajratish, kalta tolalar va mayda yopishqoq begona jismlarni ajratish, egri bugri tolalarni to’g’rilash va ularni parallellashtirishdan iborat. qayta tarash jarayonining faqat bitta davriy usuli qo’llanilmoqda. paxta tolasini qayta tarashda riter va tryuchler firmalarining mashinalarida qayta tarash texnikasi va texnologiyasi yangiliklari bilan tanishiladi. qayta tarash tizimining yangiliklari qayta tarash texnologiyasi etakchi firmalarda xolsta tayyorlash va uni tarash bosqichlariga bo’linadi. piltalash mashinasidan o’tkazilgan pilta strukturasi va xossalari bo’yicha qayta tarashga tayyor hisoblanadi, lekin xom ashyodan to’g’ri foydalanish hamda uzun tolalarning chiqindiga ajralishini bartaraf etish maqsadida xolstcha tayyorlanadi. xolstcha tayyorlashning turli …

2 / 9

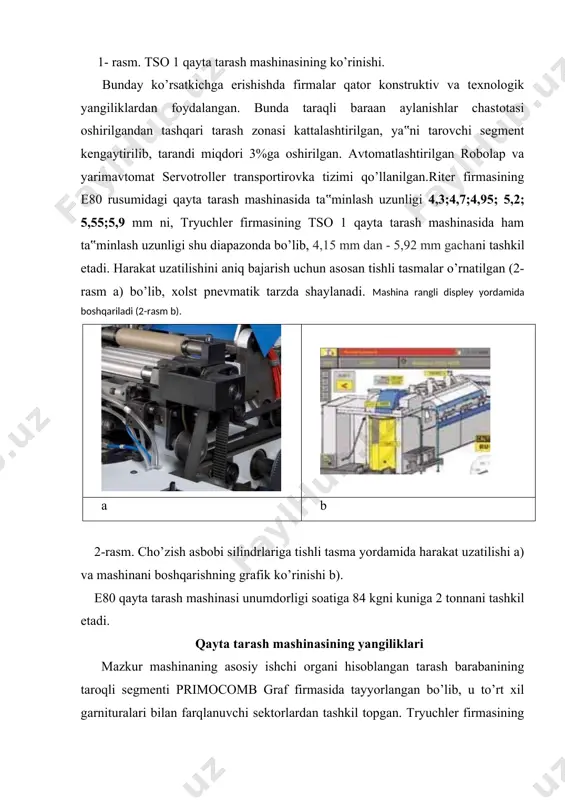

ashqari tarash zonasi kattalashtirilgan, ya‟ni tarovchi segment kengaytirilib, tarandi miqdori 3%ga oshirilgan. avtomatlashtirilgan robolap va yarimavtomat servotroller transportirovka tizimi qo’llanilgan.riter firmasining e80 rusumidagi qayta tarash mashinasida ta‟minlash uzunligi 4,3;4,7;4,95; 5,2; 5,55;5,9 mm ni, tryuchler firmasining tso 1 qayta tarash mashinasida ham ta‟minlash uzunligi shu diapazonda bo’lib, 4,15 mm dan - 5,92 mm gachani tashkil etadi. harakat uzatilishini aniq bajarish uchun asosan tishli tasmalar o’rnatilgan (2-rasm a) bo’lib, xolst pnevmatik tarzda shaylanadi. mashina rangli displey yordamida boshqariladi (2-rasm b). a b 2-rasm. cho’zish asbobi silindrlariga tishli tasma yordamida harakat uzatilishi a) va mashinani boshqarishning grafik ko’rinishi b). e80 qayta tarash mashinasi unumdorligi soatiga 84 kgni kuniga 2 tonnani tashkil etadi. qayta tarash mashinasining yangiliklari mazkur mashinaning asosiy ishchi organi hisoblangan tarash barabanining taroqli segmenti primocomb graf firmasida tayyorlangan bo’lib, u to’rt xil garnituralari bilan farqlanuvchi sektorlardan tashkil topgan. tryuchler firmasining tso 1 qayta tarash mashinasi ham xuddi shunday tuzilgan tarash segmentiga …

3 / 9

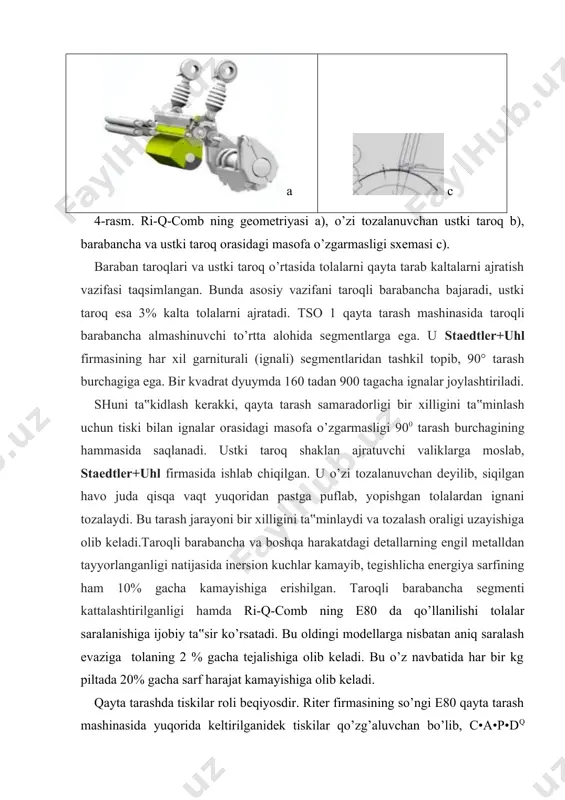

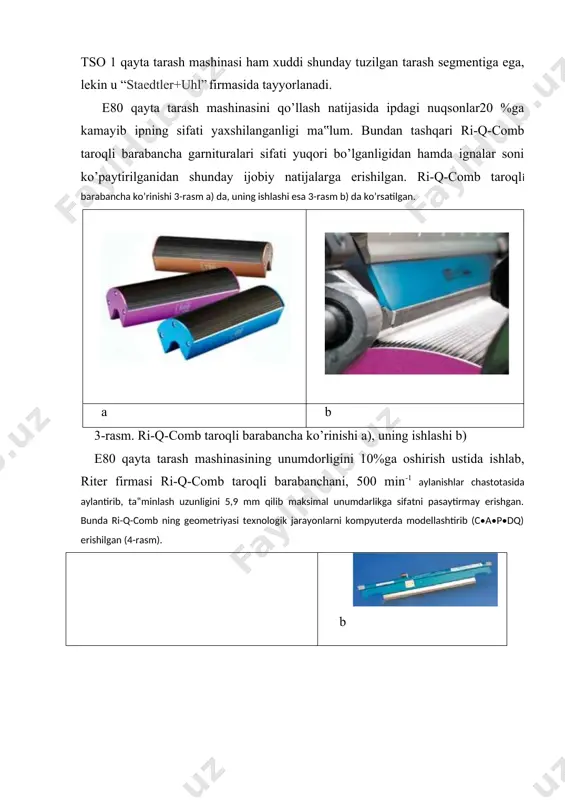

q-comb ning geometriyasi texnologik jarayonlarni kompyuterda modellashtirib (c•a•p•dq) erishilgan (4-rasm). a b c 4-rasm. ri-q-comb ning geometriyasi a), o’zi tozalanuvchan ustki taroq b), barabancha va ustki taroq orasidagi masofa o’zgarmasligi sxemasi c). baraban taroqlari va ustki taroq o’rtasida tolalarni qayta tarab kaltalarni ajratish vazifasi taqsimlangan. bunda asosiy vazifani taroqli barabancha bajaradi, ustki taroq esa 3% kalta tolalarni ajratadi. tso 1 qayta tarash mashinasida taroqli barabancha almashinuvchi to’rtta alohida segmentlarga ega. u staedtler+uhl firmasining har xil garniturali (ignali) segmentlaridan tashkil topib, 90° tarash burchagiga ega. bir kvadrat dyuymda 160 tadan 900 tagacha ignalar joylashtiriladi. shuni ta‟kidlash kerakki, qayta tarash samaradorligi bir xilligini ta‟minlash uchun tiski bilan ignalar orasidagi masofa o’zgarmasligi 900 tarash burchagining hammasida saqlanadi. ustki taroq shaklan ajratuvchi valiklarga moslab, staedtler+uhl firmasida ishlab chiqilgan. u o’zi tozalanuvchan deyilib, siqilgan havo juda qisqa vaqt yuqoridan pastga puflab, yopishgan tolalardan ignani tozalaydi. bu tarash jarayoni bir xilligini ta‟minlaydi va tozalash oraligi uzayishiga …

4 / 9

rinishi 5-rasm a) da, ustki taraqlar esa 5-rasm b)da,tarandi rostlagich 5-rasm c)da ko’rsatilgan. b a v 5-rasm. tiskilar ko’rinishi a), ustki taroqlar b),tarandi rostlagich c). rieter ning e80 qayta tarash mashinasida chiziqiy zichligi 80 g/m gacha xolstcha qiyinchiliksiz qayta ishlanadi(5-rasm,a). tiskilarning tolalarni aniq qisib ushlashi, unga monan taroqli barabancha va ustki taroqning optimal harakatlari tufayli qayta tarash jarayonining hamda hamma diapazonda tolalarning saralanishi optimalligi ta‟minlanadi. ustki ri-q-top tarog’ining qo’llanilishi samaradorlikning maksimalligini ta‟minlaydi(5-rasm, b). tishlar shaklining optimalligi ularning zichligi va tarash boshlanish nuqtasi ham mazkur maqsadga xizmat qiladi. yangi ri-q-bar moslamasi tufayli e80 qayta tarash mashinasining pastki diapazoni oddiy va samarali kengaytiriladi (5-rasm, v). ri-q-bar moslamasi tarandi miqdorini foydalanuvchiga qulay ravishda kamaytirishda qo’llaniladi. buning uchun ri-q-barning zulfini burab, uni tiskiga ulansa, qayta tarash samarasi yaxshilanishi kafolatlanadi. xolstchani almashtiruvchi robolap avtotizimi robolap mashina operatorining ishini engillashtirib, uning xizmatini faqat kuzatuvdan iborat qiladi. e80 mashinasining fvk oldingi mashinalarga nisbatan 2% ga oshgan. bundan …

5 / 9

stchaning teskari aylanishi natijasida uziladi. keyin g’altakda qolgan tola qatlamini olib tashlash uchun to’g’ri tomonga aylanadi (6-rasm a); 2) bo’shagan patron magazinga yumalab tushadi,8 ta to’la xolstchalar ishchi pozitsiyasiga, ya‟ni yumalatuvchi valiklarga o’rnatiladi (6-rasm, b). 3) mahsuotning uzilgan uchlari shaylashga tayyorlanadi (6-rasm, c); 4) xolstchani aero-pic tizimi yordamida pnevmatik shaylash (6-rasm d). shundan so’ng mashina avtomatik tarzda ishga tushadi. xolstchalarni transpotirovka qiluvchi servotrolley tizimi servotrolley e 17 yarim avtomatik tizim avtomatik qayta tarash mashinasi (robolap)ga xolstchalarni transportirovkalash uchun xizmat qiladi. buning uchun pilta birlashtiruvchi mashinada aravachaga to’rtta xolstcha avtomatik tarzda yuklanadi (7-rasm). 7-rasm. xolstchalarni qayta tarash mashinalariga aravada qo’lda (chapda) va avtomatik (o’ngda) transportirovkalash servotrolley aravachasining qayta tarash mashinalariga borishi qo’lda amalga oshiriladi. ishlayotgan qayta tarash mashinalarida xolstcha g’altaklari bo’shishi bilan to’la xolstchalar valiklarga avtomatik tarzda qo’yiladi. keyin robolap tizimi yordamida xolschalar mashinada yuqorida bayon etilgandek shaylanadi. bular e80 qayta tarash mashinasi yangiliklarini tashkil etadi. foydalanilgan adabiyotlar: 1. pirmatov a.p.va …
