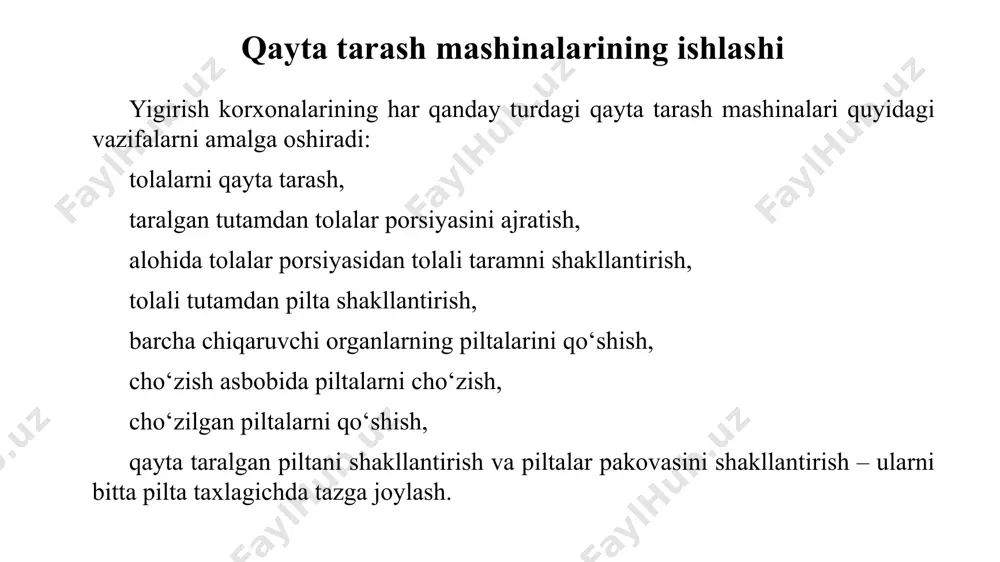

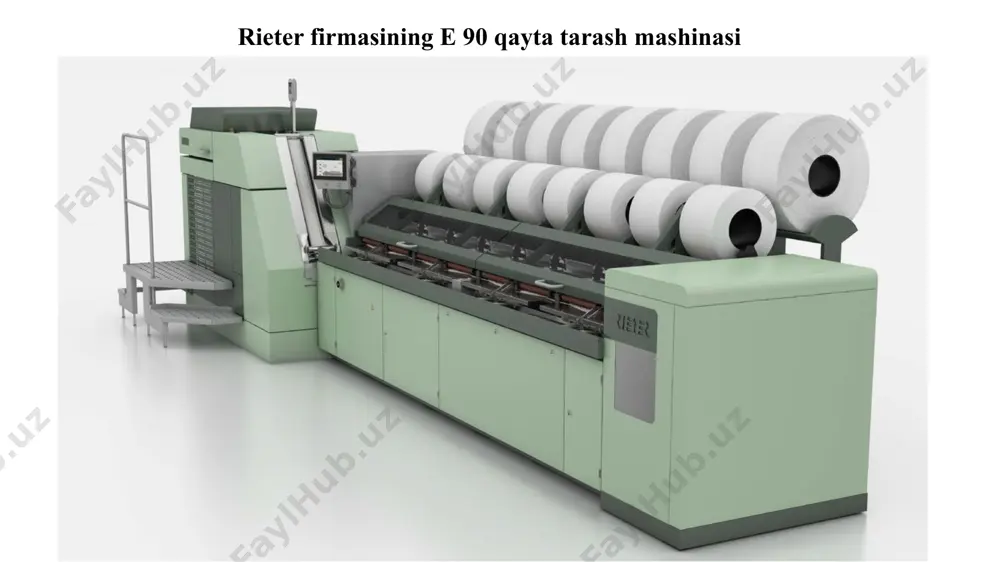

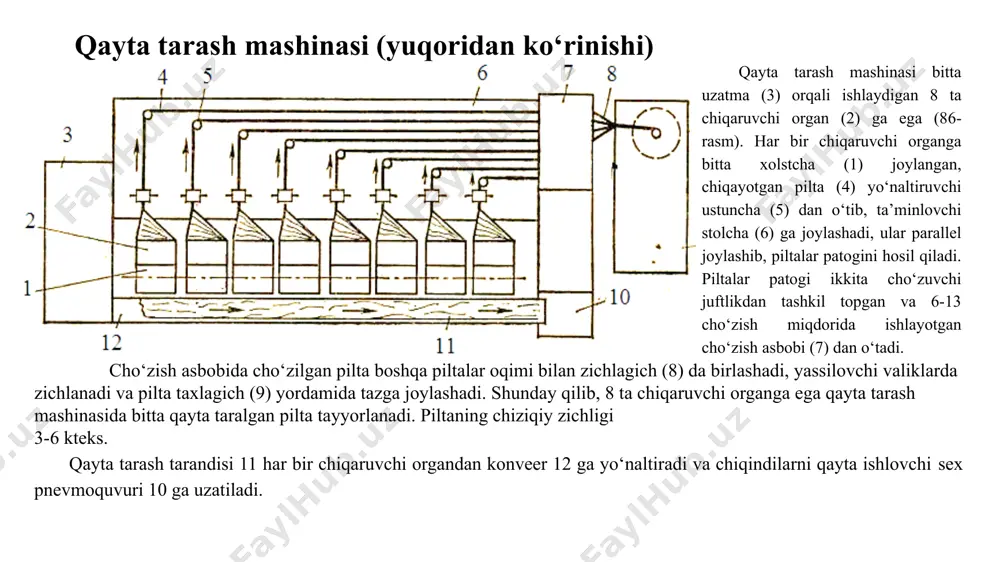

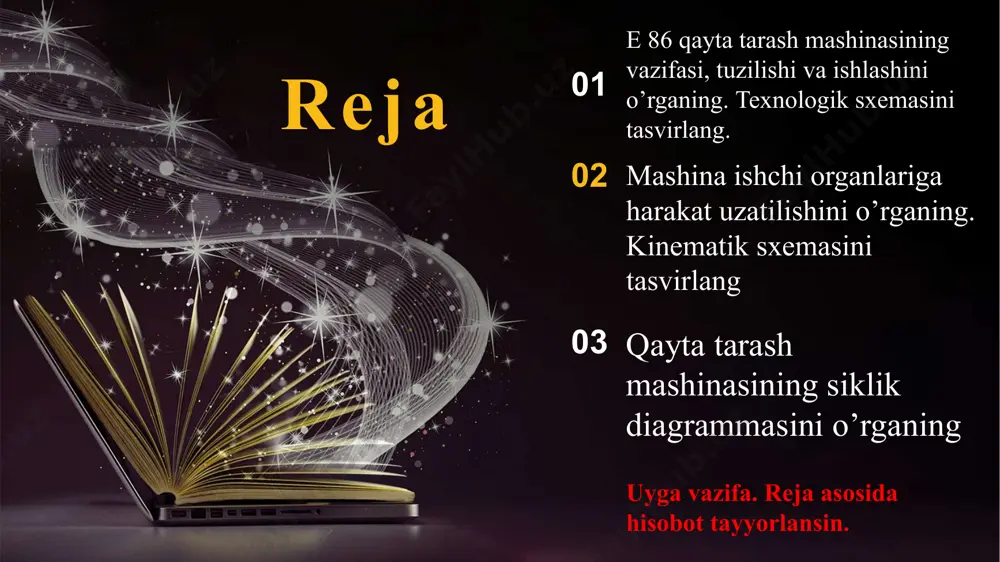

1715854732.pptx /docprops/thumbnail.jpeg powerpoint presentation qayta tarash mashinasining vazifasi, tuzilishi va ishlashi mavzu “tarmoq mahsulotlari texnologiyasi va jihozlari” fani reja mashina ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang 02 qayta tarash mashinasining siklik diagrammasini o’rganing 03 uyga vazifa. reja asosida hisobot tayyorlansin. e 86 qayta tarash mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 01 rieter firmasining e 90 qayta tarash mashinasi qayta tarash mashinalarining ishlashi yigirish korxonalarining har qanday turdagi qayta tarash mashinalari quyidagi vazifalarni amalga oshiradi: tolalarni qayta tarash, taralgan tutamdan tolalar porsiyasini ajratish, alohida tolalar porsiyasidan tolali taramni shakllantirish, tolali tutamdan pilta shakllantirish, barcha chiqaruvchi organlarning piltalarini qo‘shish, cho‘zish asbobida piltalarni cho‘zish, cho‘zilgan piltalarni qo‘shish, qayta taralgan piltani shakllantirish va piltalar pakovasini shakllantirish – ularni bitta pilta taxlagichda tazga joylash. qayta tarash mashinasi (yuqoridan ko‘rinishi) cho‘zish asbobida cho‘zilgan pilta boshqa piltalar oqimi bilan zichlagich (8) da birlashadi, yassilovchi valiklarda zichlanadi va pilta taxlagich (9) yordamida tazga …

n tashkil topgan va 6-13 cho‘zish miqdorida ishlayotgan cho‘zish asbobi (7) dan o‘tadi. e 86 modelidagi qayta tarash mashinasining texnologik sxemasi keltirilgan. xolst shakllantiruvchi mashinadan keltirilgan xolstcha 1 yo‘naltiruvchi vallar 2 ga joylashtirilgan. yumalatuvchi valiklar xolstchani taroqli barabancha 10 va ustki taroq 8 ning tarash zonasiga uzatadi. mashinada jarayon sikl oralig‘ida bajariladi, taroqli barabanchaning o‘z o‘qi atrofida bir marta to‘liq aylanishi bir siklni tashkil etadi. shartli ravishda to‘liq sikl 4 ta davrga bo‘lingan, ular oldinma-ketin tartib bilan bajariladi, ammo vaqt bo‘yicha ma’lum farq oralig‘ida. hozirgi vaqtda qayta tarash mashinalarida bitta siklning davomiyligi bor-yo‘g‘i 0,2 s ni tashkil etadi va taroqli barabanchalar 600 min-1 aylanish chastota bilan ishlamoqda. e 86 qayta tarash mashinasining texnologik sxemasi 1 - xolstcha; 2 - yumalatuvchi valik; 3 - ekssentirik val; 4 - ta’minlovchi silindr; 5 - qisqichlarning pastki jag‘i; 6 - qisqichlarning yuqori jag‘i; 7 - prujina; 8 - ustki taroq; 9 - taroqli segment; …

5 va 3 larga qisilgan xolatda osilib turadi. taroqli baraban 14 segment ignalari 13 bilan ularni tarab, kalta tolalardan va nuqsonlardan tozalaydi. uzun tolalar to‘laligicha alohida tolalarga ajraladi, to‘g‘rilanadi va parallellashadi. qayta tarash mashinasining davrlari ikkinchi davr – taralgan tolalar tutamini ajratishga va orqa uchlarini tarashga tayyorlash. qisqichlar 15 va 3 oldinga harakatlanib, ochila boshlaydi va taralgan tolalar tutamini ajratuvchi moslamaga yaqin olib boradi. ajratuvchi moslama 5 v 10 avvalgi siklda taralgan tolalar tutami porsiyasini ozgina orqaga qaytaradi. orqadagi ajratuvchi valik faqat xarakatlanib qolmasdan, silindr ustida yumalab tutamni pastga bosib, uzatilayotgan porsiya bilan tutashishiga qulay imkoniyat yaratadi. ustki taroq 4 oldinga qarab xarakatlanib tolalarning orqa uchlarini tarashga tayyor holatga keltiradi. qayta tarash mashinasining davrlari uchinchi davr–tolalar tutami orqa uchlarini tarash, ajratish va porsiyalarni ulash. ajratuvchi moslamaga 5 va 10 keltirilgan old uchlari taralgan tolalar tutami avval ajratilgan porsiyaga ulanib orqa juftlikka qisiladi. ajratuvchi silindrlar xarakat yo‘nalishini o‘zgartirib, katta tezlikda tolalarni …

tolchaning yassilovchi valigi; 9-cho`zish asbobining ta`minlovchi tsilindri; 10-cho`zish asbobining oraliq tsilindri; 11-cho`zish asbobining chiqaruvchi tsilindri; 12-pilta taxlagichning yassilovchi vali; 13-pilta taxlagichning ustki tarelkasi; 14-pilta taxlagichning pastki tarelkasi. qayta tarash mashinasining siklik diagrammasi. i davr ii davr iii davr iv davr qayta tarash mashinasining barcha ishchi organlari o’zaro mutanosib ishlashi va operatsiyalarni ketma-ket amalga oshishini ta’minlashi kerak. shuning uchun ishchi qismlar 40 bo’linmaga ajralgan indikatorli disk yordamida sozlangan bo’ladi. taroqli barabancha yordamida tarash siklining 12,5 % ini, ustki taroq yordamida tarash esa 30 % ini tashkil etadi. umumiy tarash 42,5 % davom etadi. siklning qolgan 57,5 % i tutamning old va orqa uchlarini tarashga tayyorlashga sarf etiladi. rieter firmasining qayta tarash mashinasining siklik diagrammasi. i davr ii davr iii davr iv davr qayta tarash mashinasini ta’minlovchi mexanizm, qisqichlar, taroqli barabancha, ustki taroq, ajratuvchi mexanizm kabi asosiy ish qismlaridan iborat. ularning o‘zaro mutanosib ishlashi qayta tarash jarayonining samaradorligini ta’minlaydi. qayta tarash mashinasining …

i mexanizm orasidagi razvodkani o‘zgartirib rostlab turiladi. razvodka 18-19 mm bo‘lsa 10 %, agar 21-22 mm bo‘lsa 20% qayta tarash tarandisi ajratiladi. taroqli barabancha bo'lim shakli pozitsiyasi zichlik 28’470 sektorda tishlar soni 5 dan 12 gacha bo’ladi, xomaki mahsulot sifati yoki ipning assortimentiga qarab tishlar yoki ignalarning qalinligi 1 sm2 da 17.5 dan 120.5 gacha o‘zgaradi ustki taroq 1 – ignalar; 2 - plastinka; 3 - g‘ovak korpus; 4 - taroqni ushlab turuvchi o‘yiq; 5 - havo bo‘shlig‘i; 6 - zichlangan havoni qabul qilish zonasi ajratuvchi mexanizm 1 - ajratuvchi silindrlar; 2 - ajratuvchi valiklar; 3 - ustki taroq ignalari; 4-ustki taroq plastinkasi; 5-taroqli barabancha image10.jpg image1.jpg image11.png image12.png image13.jpeg image14.png image15.png image16.png image17.png image18.png image19.emf image20.png image21.png image22.jpeg image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.jpeg image31.png
