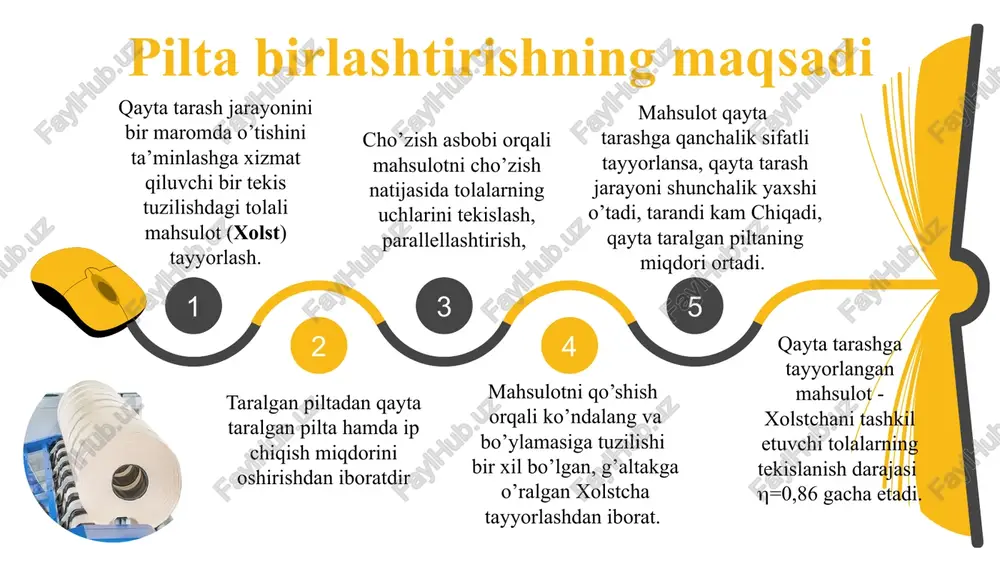

powerpoint presentation o’quv ustaxonasi fanidan 7-laboratoriya ishi https://t.me/hayothaqidahikoyalar pilta birlashtirish mashinalari texnologik parametrlarini o‘rnatish va sozlash. pilta birlashtirish mashinalarida shaylash parametrlari va mexanizmlarini sozlash. qayta tarashga tayyorlash mashinasining ishlash parametrlarini tanlash, o‘rnatish va sozlash. mavzu reja pilta birlashtirish mashinalarida shaylash parametrlari va mexanizmlarini sozlash 02 qayta tarashga tayyorlash mashinasining ishlash parametrlarini tanlash, o‘rnatish 03 uyga vazifa. reja asosida hisobot tayyorlansin. pilta birlashtirish mashinalari texnologik parametrlarini o‘rnatish va sozlash 01 pilta birlashtirishning maqsadi 3 2 1 4 5 taralgan piltadan qayta taralgan pilta hamda ip chiqish miqdorini oshirishdan iboratdir qayta tarash jarayonini bir maromda o’tishini ta’minlashga xizmat qiluvchi bir tekis tuzilishdagi tolali mahsulot (xolst) tayyorlash. mahsulotni qo’shish orqali ko’ndalang va bo’ylamasiga tuzilishi bir xil bo’lgan, g’altakga o’ralgan xolstcha tayyorlashdan iborat. sho’zish asbobi orqali mahsulotni sho’zish natijasida tolalarning uchlarini tekislash, parallellashtirish, qayta tarashga tayyorlangan mahsulot - xolstchani tashkil etuvchi tolalarning tekislanish darajasi =0,86 gacha etadi. mahsulot qayta tarashga qanchalik sifatli tayyorlansa, qayta …

2 / 20

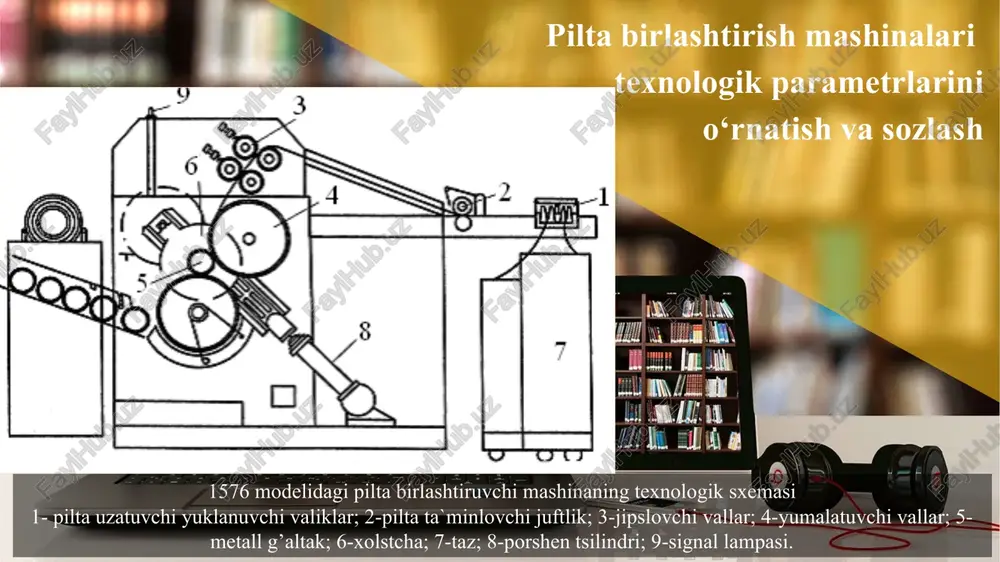

shina 24 ta piltani qo’shib, chiziqli zichlik 60-80 kteks bo’lgan eni 265 mm, diametri 380 mm xolstchalar tayyorlashga mo’ljallangan. ta’minlovchi stol atrofiga diametri 500 mm va undan katta bo’lgan balandligi 1000 mm li tazlarda joylashtiriladi. tazlardagi piltalar tortib uzatuvshi silindr va valiklar juftligi yordamida xarakatlantirilib stolchaga yo’naltiriladi. stolchaning sirti sayqallanib (xromlangan) silliqlangan bo’lib yashirin cho’zilishning oldini oladi. stolchada harakatlanayotgan alohida-alohida piltalar yassilovchi vallarga uzatiladi va piltalar tekislanib (yassilanib), zishlab o’rovchi mexanizmga uzatiladi. ushbu mexanizmda piltalardan xolstcha shakllantiriladi. xolst shakllantiruvchi mashinalar. xolstchani almashtirish mexanizmini zichlab o’rash mexanizmi printsipial sxemasi xolstchani almashtirish mexanizmi transporterning harakat uzatmasi 1-silindr; 2-porshen; 3-tishli reyka; 4-shesternya; 5-val; 6-transporterning etaklovchi valigi; 7-transporter. 1-silindr;2-porshen; 3- tishli reyka; 4-tishli shesternya; 5-charx; 6-yumalatuvchi baraban; 7-zanjir; 8-g’altak joylagich; 9-g’altak. 1-xolstcha; 2-yumalatuvchi vallar; 3-qisuvchi disklar; 4,7-gidravlik tsilindrlar; 5-mashina ramasi; 6-g’altak unilap e 32 unilap e 32 modelidagi xolst shakllantiruvchi mashina mashina piltalash mashinalaridan olingan 24-28 ta piltani bo‘ylamasiga qo‘shib, 60-80 kteks chiziqiy zichlikdagi …

3 / 20

lar 5 va 7 yordamida stol 6 da bir birini ustiga joylanadi. ikkita yupqalashgan qatlam to‘rta yassilovchi vallar 8 dan o‘tadi, harakatlanayotgan piltalar qatlami zichlanadi va tekislanadi. hosil qilingan qatlamni g‘altak 11 ga o‘rovchi mexanizi riflyali 9 va silliq 10 yumalatuvchi barabanlardan tuzilgan bo‘lib, unda xolstcha 11 shakllanadi. mashina xolstchani o‘rashda g‘altakka ko‘rsatiladigan bosimni avtomatik rostlovchi tizim bilan jihozlanganligi tufayli bir xil strukturani ta’minlaydi. belgilangan uzunlikdagi xolstcha g‘altakka o‘ralgandan keyin uzish mexanizmi ishga tushadi, mashina to‘xtatiladi, tutkich disklar 12 ochiladi va ko‘tariladi, tayyor xolstcha 13 nov 14 ga yumalab tushadi. so‘ngra disklar tushiriladi, ular orasida bo‘sh g‘altak 15 avtomatik ravishda joylashtiriladi va yangi xolstchani o‘rash boshlanadi. bo‘sh g‘altaklar zahira maslamasiga joylashtiriladi. unilap e 32 mashinada xolstcha shakllantirish unilap mashinasida xolstchaning shakllanishi o‘zgaruvchan tezlikda amalga oshiriladi. xolstchaning diametri oshgan sari yumalatuvchi baraban tezligi kamayib boradi. o‘zgaruvchan tezlik mashina samaradorligini kamaytiradi, ammo bu sistemaning asosiy kamchiligi xolst shakllantirish va yumalatuvchi baraban zonasida …

4 / 20

rterga tushirish tasmali uzatma yordamida xolstcha shakllantirish tizimi xolst shakllantiruvchi uzluksiz taranglovchi tasmalar yordamida xolst shakllantirishning yangi tizimi (omega-shaklidagi) ishlab chiqildi. taranglovchi tasma o‘rashda doimiy tezlik bilan xolstchani qarab oladi. shuning hisobiga xolstchani butun perimetri bo‘ylab bosimning bir tekis bo‘lishi ta’minlanib, qatlamlar siljishini oldi olinadi. ushbu tizim shakllanayotgan xolstchaning strukturasi doimiy bo‘lishini ta’minlaydi. ushbu prinsipda xolstcha shakllantirish omega modelidagi mashinalarda qo‘llaniladi. tsl 12 “truetzschler” firmasining superlap tsl 12 modelidagi pilta birlashtiruvchi mashinada og’irligi 25 kg bo’lgan xolstchalar soatiga 518 kg unumdorlikda tayyorlanadi. mashina 24 ta piltani qo’shib, chiziqli zichlik 60-80 kteks bo’lgan eni 300 mm, diametri 200 mm xolstchalar tayyorlashga mo’ljallangan. qayta tarashga tayyorlash mashnasining texnik tavsifi mikkk stone № texnik ko‘rsatkichlari tsl-12 unilap e 32 omegalap e 36 1 chiqarish tezligi, m/min 180 70-120 230 2 unumdorligi, kg/s 518 480 600 3 piltaning chiziqiy zichligi, kteks 4-5 3,3-6 3-6 4 xolstchaning chiziqiy zichligi, kteks 60-80 140 140 5 xolstchaning …

5 / 20

g image12.jpg image3.jpg image14.jpg image8.jpg image15.png image9.jpg image16.png image17.png image18.png image6.jpg image7.jpg image19.png image20.jpeg image21.jpeg image22.emf image23.jpeg image24.jpeg image25.jpeg image26.jpeg image27.png image10.jpg image28.jpeg image29.png image30.png image31.png image32.png image33.png image2.jpg /docprops/thumbnail.jpeg
