1 / 12

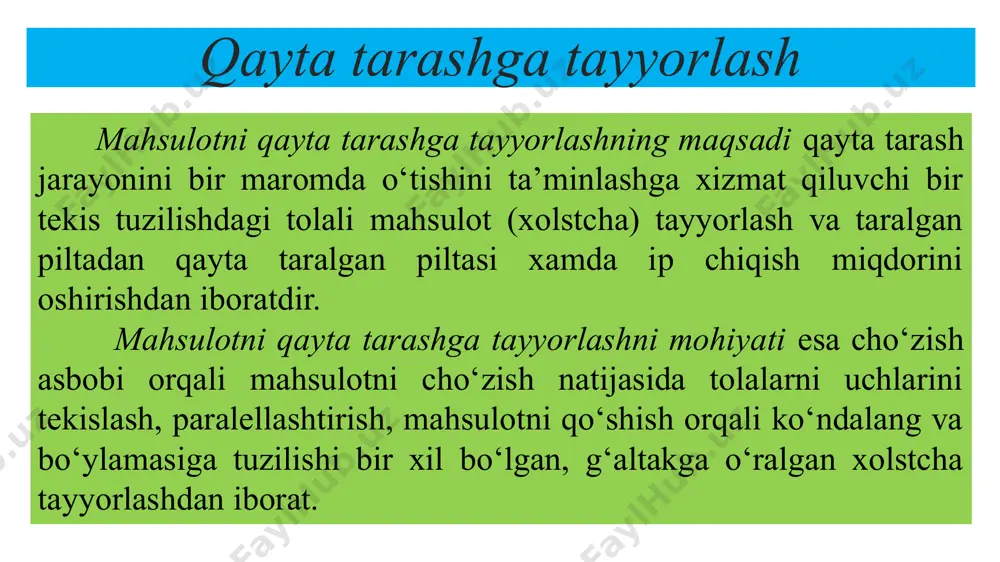

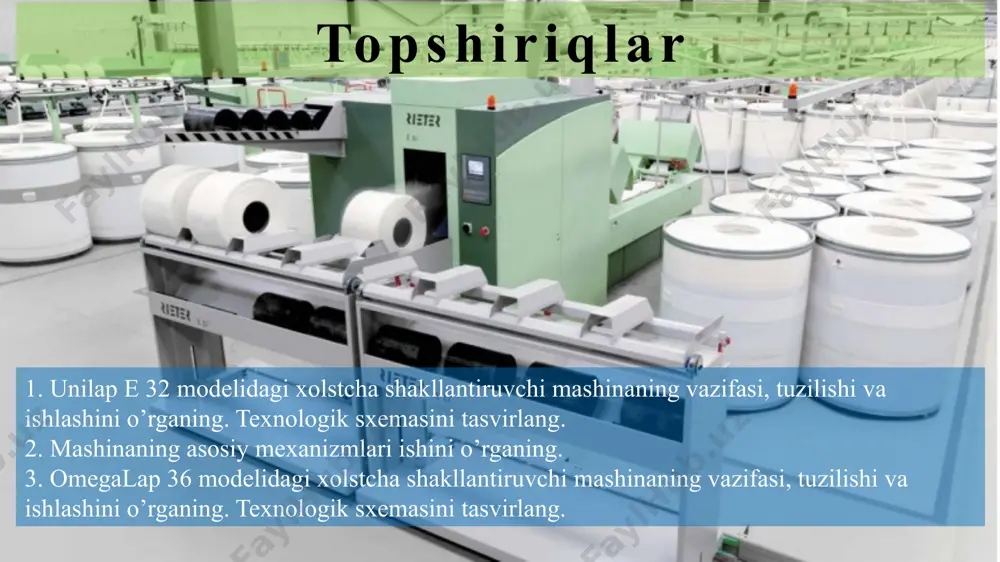

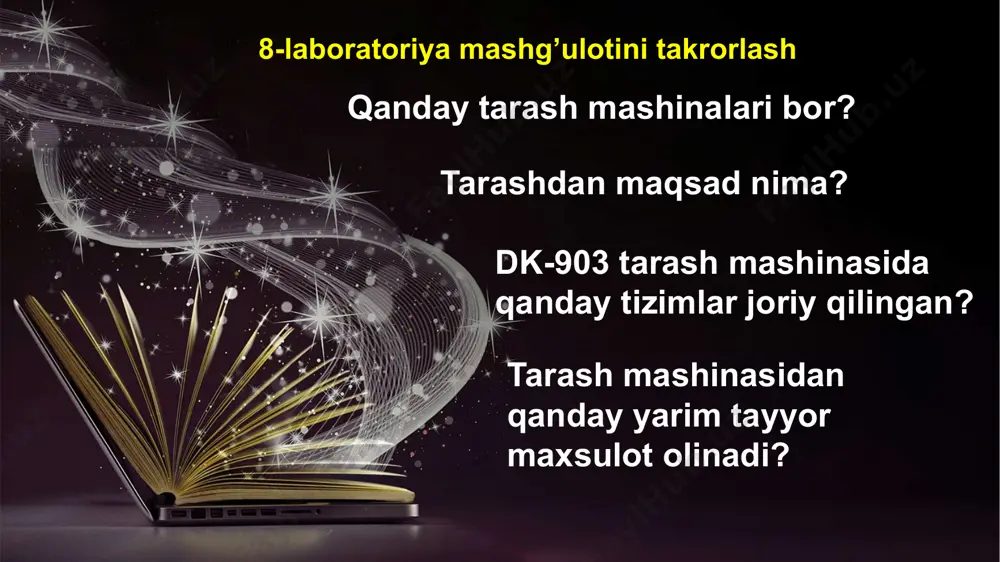

powerpoint presentation mavzu:pilta birlashtiruvchi mashinasining vazifasi, tuzilishi va ishlashi topshiriqlar 1. unilap e 32 modelidagi xolstcha shakllantiruvchi mashinaning vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 2. mashinaning asosiy mexanizmlari ishini o’rganing. 3. omegalap 36 modelidagi xolstcha shakllantiruvchi mashinaning vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 8-laboratoriya mashg’ulotini takrorlash qanday tarash mashinalari bor? tarashdan maqsad nima? dk-903 tarash mashinasida qanday tizimlar joriy qilingan? tarash mashinasidan qanday yarim tayyor maxsulot olinadi? qayta tarashga tayyorlash mahsulotni qayta tarashga tayyorlashning maqsadi qayta tarash jarayonini bir maromda o‘tishini ta’minlashga xizmat qiluvchi bir tekis tuzilishdagi tolali mahsulot (xolstcha) tayyorlash va taralgan piltadan qayta taralgan piltasi xamda ip chiqish miqdorini oshirishdan iboratdir. mahsulotni qayta tarashga tayyorlashni mohiyati esa cho‘zish asbobi orqali mahsulotni cho‘zish natijasida tolalarni uchlarini tekislash, paralellashtirish, mahsulotni qo‘shish orqali ko‘ndalang va bo‘ylamasiga tuzilishi bir xil bo‘lgan, g‘altakga o‘ralgan xolstcha tayyorlashdan iborat. unilap e 32 modelidagi xolst shakllantiruvchi mashinaning texnologik sxemasi mashina piltalash mashinalaridan …

2 / 12

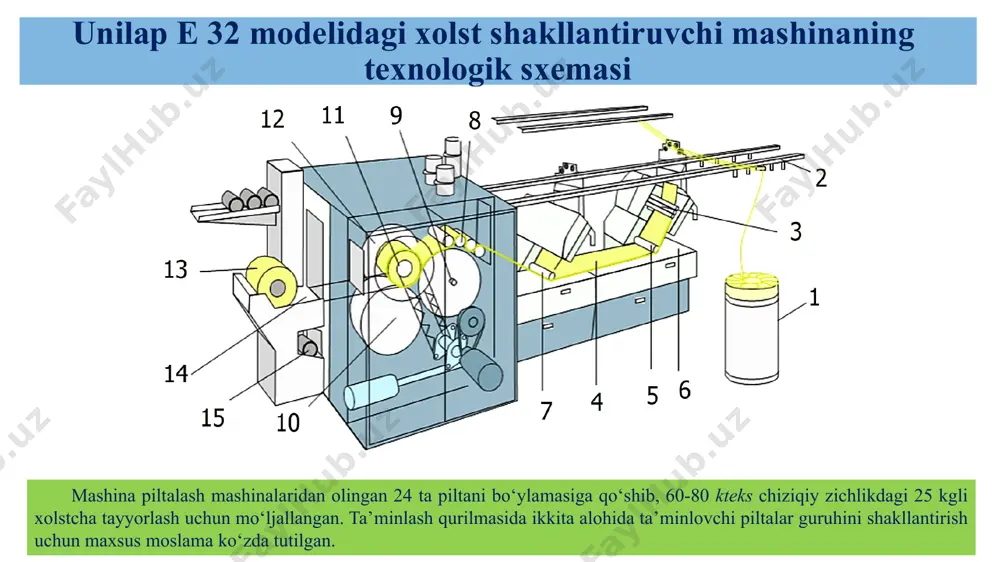

kamaytirish va asosiy cho’zishni oshirish tavsiya etiladi. mashinada bitta xolstcha shakllantir mexanizmida ishlaydigan ikkita kallagi mavjud. har bir kallag 14 tagacha piltani qayta ishlaydi. har bir kallagning cho’zish asbobida cho’zilgan pilta chiqib, yupqa qatlam 4 ni hosil qiladi. orqa kallag qatlami 5 valik orqali stol 6 ga o’zatiladi, so'ngra valik 7 yordamida oldingi kallag qatlam bilan qo’shiladi. mashinaga texnik xizmat ko'rsatish qulay, bu ergonomik dizayn va operatorning mashinaning istalgan joyiga oson kirishi bilan ta'minlanadi. ishlash parametrlarini boshqaruv panelidan o'rnatiladi. ikki yupqa qatlamdan tashkil topgan xolstchani shakillantiruvchi yassilovchi moslamasiga beriladi, u erda qatlam yassilovchi vallar 8 da zichlanadi. zichlangan xolstchani yumalatib o’rosh qurilmasiga kiradi, unda ikkita yumalatuvchi barabani bo’lib (yuqori 9 riflyali qilingan va pastki 10 silliq) g'altak 11 ning ustiga o'raladi. xolstcha shakllantirish mashinalarining eski konstruksiyasidan farqli o'laroq, zichlash va o’rash moslamalari o'rtasida hech qanday latok yo'q, bu orqali o'tish vaqtida xolstcha sifati yomonlashmaydi. buning o'rniga, oxirgi yassilovchi val xolstchani …

3 / 12

tcha sifatini yaxshilanishiga ham imkonini beradi. unilap e 32 mashinada xolstcha shakllantirish unilap mashinasida xolstchaning shakllanishi o‘zgaruvchan tezlikda amalga oshiriladi. xolstchaning diametri oshgan sari yumalatuvchi baraban tezligi kamayib boradi. o‘zgaruvchan tezlik mashina samaradorligini kamaytiradi, ammo bu sistemaning asosiy kamchiligi xolst shakllantirish va yumalatuvchi baraban zonasida bosimning o‘zgaruvchanligi bo‘lib, uning ta’sirida qatlamlarning siljishi hisobiga va ushbu uchastkada xolst strukturasining buzilishi hisoblanadi. “rieter” firmasining omegalap e 36 modelidagi pilta birlashtiruvchi mashinada og’irligi 25 kg bo’lgan xolstchalar soatiga 600 kg unumdorlikda tayyorlanadi. mashina 28 ta piltani qo’shib, chiziqli zichlik 140 kteks bo’lgan eni 300 mm, diametri 200 mm xolstchalar tayyorlashga mo’ljallangan. omega lap e36 1) bo’sh g’altakni o’rnatish va ikki diskni aksial holatda pnevmatik joylashtirish 2) o’rash jarayonining boshlanishi,g’altakdagi birlashtirilgan piltalarni pnevmatik ushlash 3) xolstchaning to’liq diametrigacha o’zgarmas tezlikda qatlamlarni hosil qilish 4) mashinani to’xtatish, to’la xolstchani transporterga tushirish tasmali uzatma yordamida xolstcha shakllantirish tizimi xolst shakllantiruvchi uzluksiz taranglovchi tasmalar yordamida xolst shakllantirishning …

4 / 12

iametri 200 mm xolstchalar tayyorlashga mo’ljallangan. qayta tarashga tayyorlash mashnasining texnik tavsifi mikkk stone № texnik ko‘rsatkichlari tsl-12 unilap e 32 omegalap e 36 1 chiqarish tezligi, m/min 180 70-120 230 2 unumdorligi, kg/s 518 480 600 3 piltaning chiziqiy zichligi, kteks 4-5 3,3-6 3-6 4 xolstchaning chiziqiy zichligi, kteks 60-80 140 140 5 xolstchaning eni, mm 300 300 300 6 xolstchaning massasi, kg 25 25 25 7 piltalarning qo‘shilishlar soni, 24 28 28 8 umumiy cho‘zish 1,2-3 1,36-2,2 1,4-2,4 9 elektr energiya sarfi, kvt/soat 16,05 7-2,2 4,8 10 mashinaning eni, mm 8000 6890 6890 11 mashina balandligi, mm 2220 2800 2802 12 mashinaning uzunligi,mm 8088 8013 7963 ishlab chiqartish korxonalarida pilta birlashtirish mashinlari image1.jpg image13.jpg image3.jpg image14.png image15.png image16.jpeg image17.png image18.emf image19.jpeg image20.jpeg image21.jpeg image22.jpeg image23.png image24.png image25.png image26.png /docprops/thumbnail.jpeg
