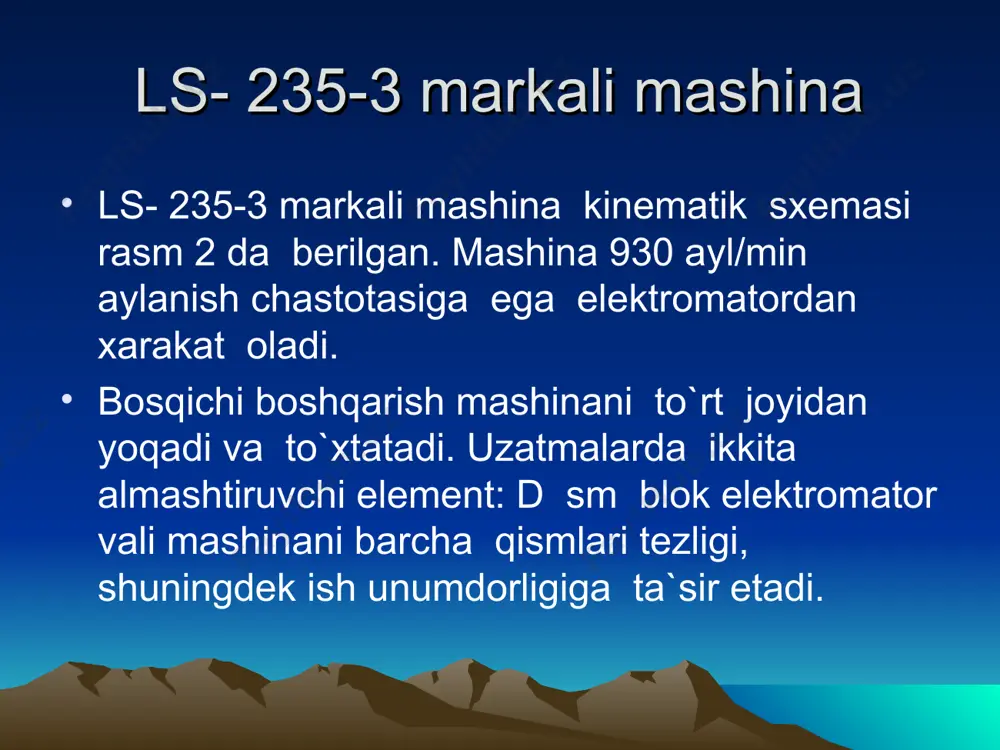

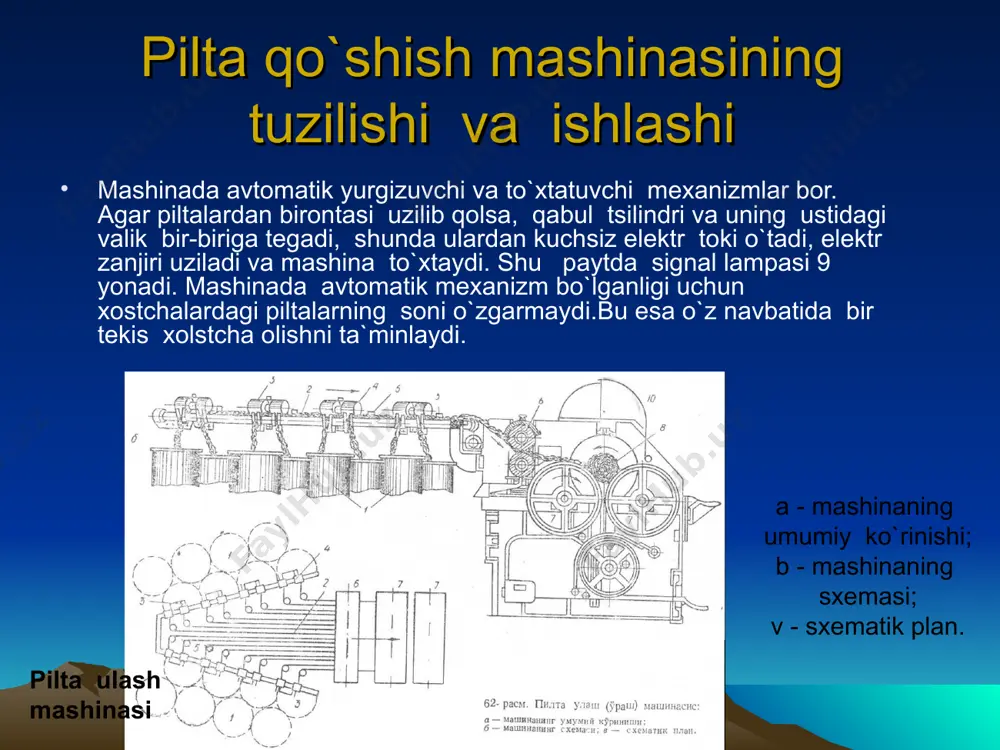

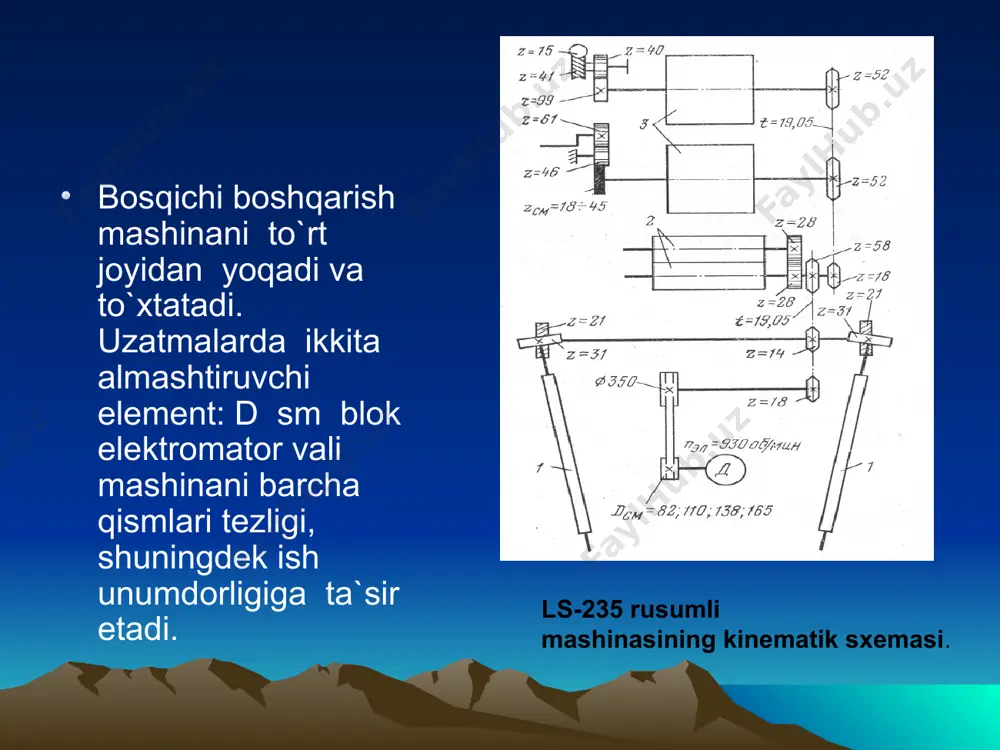

1476001776_63347.ppt pilta qo`shish mashinalari konstruksiyasini o`rganish pilta qo`shish mashinalari konstruksiyasini o`rganish . pilta qo`shish mashinasining tuzilishi va ishlashi mashinada avtomatik yurgizuvchi va to`xtatuvchi mexanizmlar bor. agar piltalardan birontasi uzilib qolsa, qabul tsilindri va uning ustidagi valik bir-biriga tegadi, shunda ulardan kuchsiz elektr toki o`tadi, elektr zanjiri uziladi va mashina to`xtaydi. shu paytda signal lampasi 9 yonadi. mashinada avtomatik mexanizm bo`lganligi uchun xostchalardagi piltalarning soni o`zgarmaydi.bu esa o`z navbatida bir tekis xolstcha olishni ta`minlaydi. pilta ulash mashinasi a - mashinaning umumiy ko`rinishi; b - mashinaning sxemasi; v - sxematik plan. ls- 235-3 markali mashina ls- 235-3 markali mashina kinematik sxemasi rasm 2 da berilgan. mashina 930 ayl/min aylanish chastotasiga ega elektromatordan xarakat oladi. bosqichi boshqarish mashinani to`rt joyidan yoqadi va to`xtatadi. uzatmalarda ikkita almashtiruvchi element: d sm blok elektromator vali mashinani barcha qismlari tezligi, shuningdek ish unumdorligiga ta`sir etadi. bosqichi boshqarish mashinani to`rt joyidan yoqadi va to`xtatadi. uzatmalarda ikkita almashtiruvchi element: …

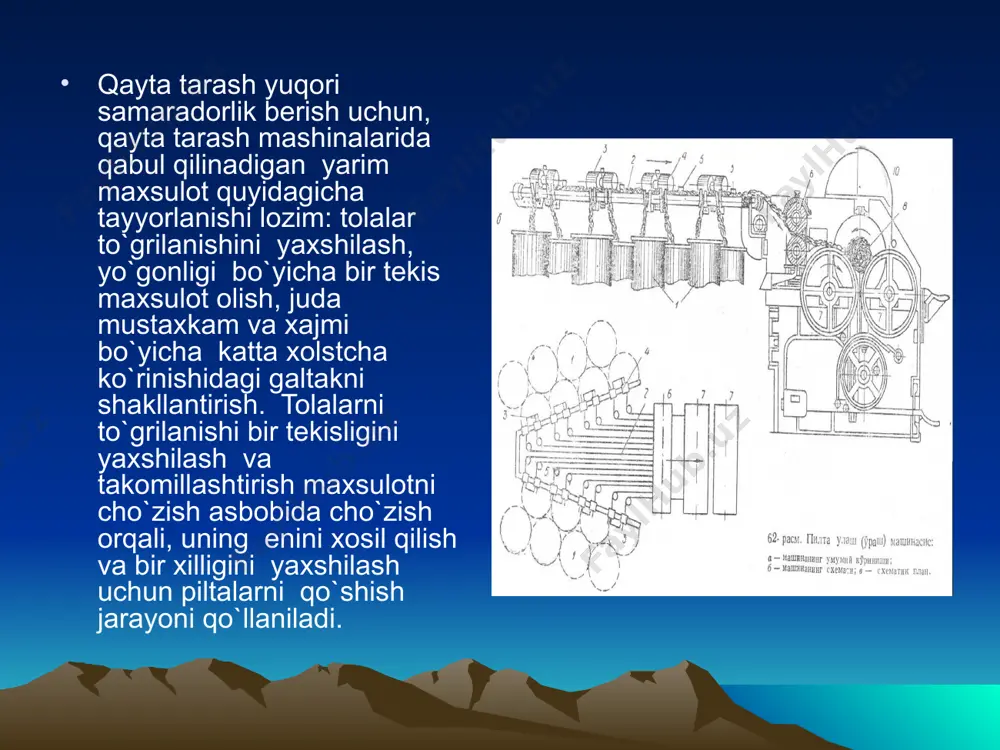

fi cho`zish asbobi, 235 va 265- millimetrda xolstcha enini ko`rsatadi. "3" raqami modifikatsiya modelni ko`rsatadi. bundan tashqari fabrikada, "3x3" cho`zish asbobi va cho`zish asbobisiz tayyorlangan. "tekstima" firmasi 1575/2 modeli pilta qo`shuvchi mashinalar, shuningdek xolstcha ogirligi 22 kg gacha bo`lgan 1576 modeli avtos`emli mashinalar bor ls-235- va lsv-235 mashinalarda 16 dan 20 gacha qo`shilishlarga ega. ls-355 mashinada esa 24dan 28 gacha pilta, 1575/2 modelli mashinada esa 24 tagacha eni bo`yicha 265 yoki 300 mm li xolstchalar joylanadi. cho`zish esa 1,5 gacha bo`ladi. mashinada avtomatik yurgizuvchi va to`xtatuvchi mexanizmlar piltalar idishlar 1 dan chiqib, yo`naltiruvchi 3, qabul tsilindri 4 va yo`naltiruvchi 5 orqali o`tib, stolcha 2 ustida bir-biriga parallel xarakat qilib, yassilash vallari 6 ga boradi. mashinada avtomatik yurgizuvchi va to`xtatuvchi mexanizmlar bor. agar piltalardan birontasi uzilib qolsa, qabul tsilindri va uning ustidagi valik bir-biriga tegadi, shunda ulardan kuchsiz elektr toki o`tadi, elektr zanjiri uziladi va mashina to`xtaydi. shu paytda signal lampasi …

`gri joylanish, qayta taralgan piltada xas-cho`p, nuksonlarning kamligiga e`tibor beriladi. qayta taralgan taram o`zida kalta tolalarni, kardotarashdan keyin piltada xas-cho`p, nuqsonlarni saqlaydi. xulosa bir xil yo`gonlikdagi karda va qayta tarash tuzishdan olingan iplar tashqi ko`rinishi bo`yicha taqqoslanadi va qayta tarash maqsadi aniqlaniladi, shuningdek qayta tarashda yuqori samaradorlikga erishishi uchun xolstcha sifatiga quyiladigan talablar o`rganiladi. pilta ulash mashinalari ishi va tuzilishini o`rganishdan oldin texnika xavfsizligi koidalarini o`rganish, mashinani yoqish va o`chirish, mashinani boshqarish tugmachalari joylashish, xolatini eslab qolish darkor. mashinani to`xtatib uning tuzilishi aloxida qismlari o`rganiladi.

pilta qo`shish mashinalari konstruksiyasini o`rganish - Page 4

pilta qo`shish mashinalari konstruksiyasini o`rganish - Page 5
