1 / 17

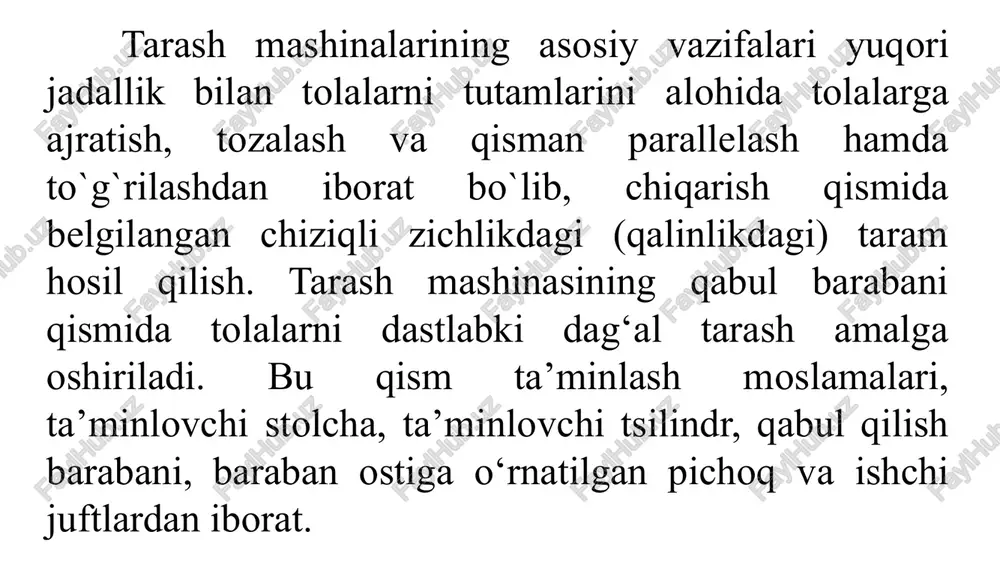

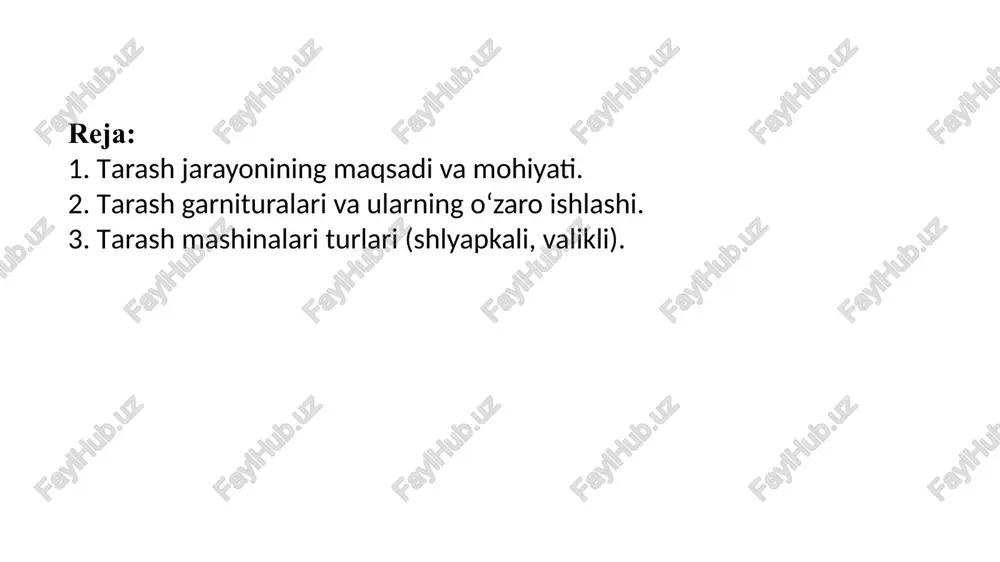

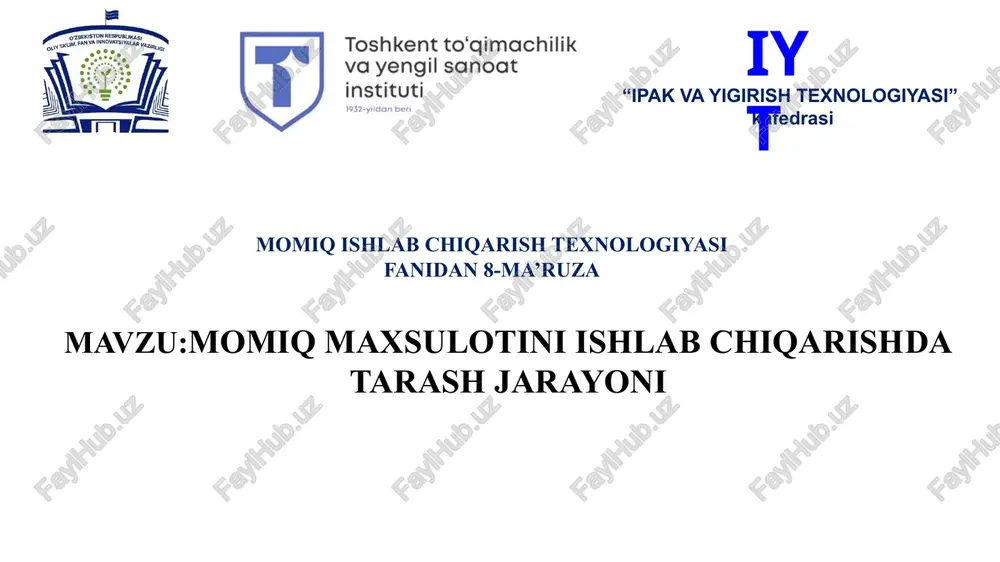

prezentatsiya powerpoint momiq ishlab chiqarish texnologiyasi fanidan 8-ma’ruza “ipak va yigirish texnologiyasi” kafedrasi iyt mavzu:momiq maxsulotini ishlab chiqarishda tarash jarayoni 1 reja: 1. tarash jarayonining maqsadi va mohiyati. 2. tarash garnituralari va ularning o‘zaro ishlashi. 3. tarash mashinalari turlari (shlyapkali, valikli). tarash mashinalarining asosiy vazifalari yuqori jadallik bilan tolalarni tutamlarini alohida tolalarga ajratish, tozalash va qisman parallelash hamda to`g`rilashdan iborat bo`lib, chiqarish qismida belgilangan chiziqli zichlikdagi (qalinlikdagi) taram hosil qilish. tarash mashinasining qabul barabani qismida tolalarni dastlabki dag‘al tarash amalga oshiriladi. bu qism ta’minlash moslamalari, ta’minlovchi stolcha, ta’minlovchi tsilindr, qabul qilish barabani, baraban ostiga o‘rnatilgan pichoq va ishchi juftlardan iborat. tolalardan bir tekisda, sifatli to’qimachilik mahsulotlari ishlab chiqarish uchun ular bir–biridan to‘la ajratilgan, yetarli darajada tozalangan va tartibli joylashgan bo‘lishi talab qilinadi. tolalarni mahsulotda joylashish tartibi ularni parallellashganligi va to‘g‘rilanganlik darajasiga bog’liq. to‘qimachilik tolalarini ko‘rsatilgan holatda tayyorlashning eng maqbul va yagona texnologiyasi tarash hisoblanadi. tarashning mohiyati tolalar bo‘lakchalarini asta-sekin alohida …

2 / 17

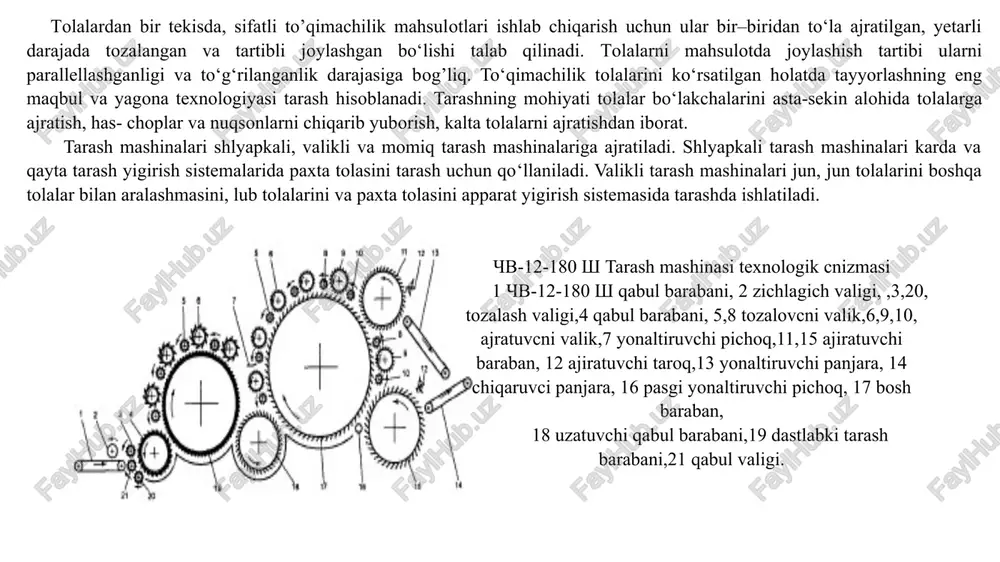

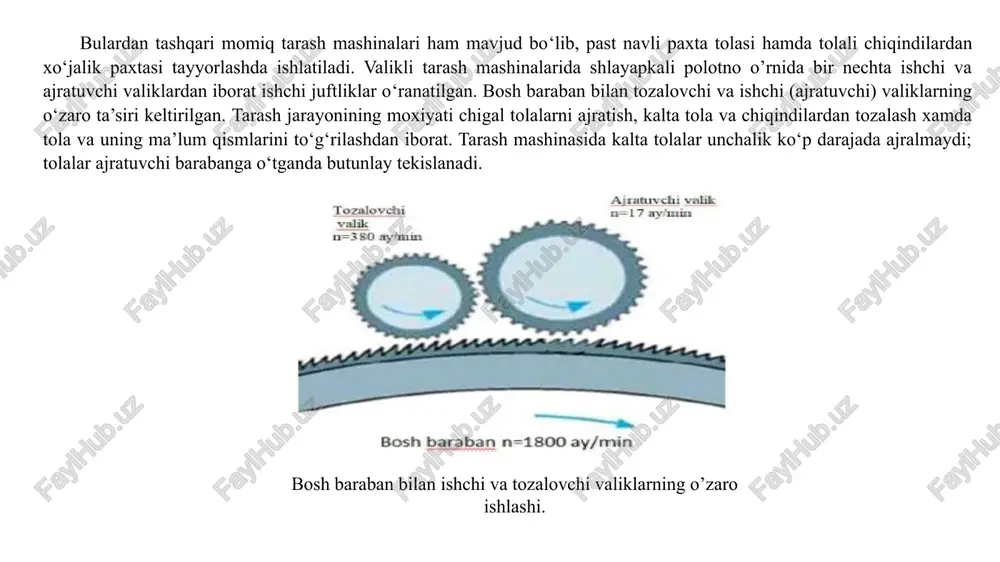

i valik,7 yonaltiruvchi pichoq,11,15 ajiratuvchi baraban, 12 ajiratuvchi taroq,13 yonaltiruvchi panjara, 14 chiqaruvci panjara, 16 pasgi yonaltiruvchi pichoq, 17 bosh baraban, 18 uzatuvchi qabul barabani,19 dastlabki tarash barabani,21 qabul valigi. bulardan tashqari momiq tarash mashinalari ham mavjud bo‘lib, past navli paxta tolasi hamda tolali chiqindilardan xo‘jalik paxtasi tayyorlashda ishlatiladi. valikli tarash mashinalarida shlayapkali polotno o’rnida bir nechta ishchi va ajratuvchi valiklardan iborat ishchi juftliklar o‘ranatilgan. bosh baraban bilan tozalovchi va ishchi (ajratuvchi) valiklarning o‘zaro ta’siri keltirilgan. tarash jarayonining moxiyati chigal tolalarni ajratish, kalta tola va chiqindilardan tozalash xamda tola va uning ma’lum qismlarini to‘g‘rilashdan iborat. tarash mashinasida kalta tolalar unchalik ko‘p darajada ajralmaydi; tolalar ajratuvchi barabanga o‘tganda butunlay tekislanadi. bosh baraban bilan ishchi va tozalovchi valiklarning o’zaro ishlashi. tarash jarayonining maqsadi tolalarni aloxida va guruxlar bo‘yicha siljitib taqsimlash, nuqsonlar va kalta tolalardan to‘liq tozalangan ip tayyorlash uchun cho‘zish(piltalash, piliklash va yigirish mashinalarida) xamda bo‘lish (tarash aparatlarida) jarayonlarini barqaror o‘tishini ta’minlash …

3 / 17

i tarash uchun qo‘llaniladi. dunyo mamlakatlarining yigirish korxonalarida ««truetzschler» (germaniya), «rieter» (shveysariya), «marzoli» (italiya), «howa» (yaponiya) firmalarining tarash mashinalari samarali ishlatilmoqda. tarash mashinalarini tolalar bilan ta’minlash har qanday turdagi tarash mashinalarida uzluksiz tarashda jarayon ketma-ket uchta operatsiyadan iborat bo‘ladi: mahsulotni (xolstni) ingichkalashtirish va yirik iflosliklardan tozalash, tishli va ignali yuzalar bilan tolalarni tarash va taramni olib tashlash va pilta hosil qilish. tarash mashinalarini tolali mahsulot bilan ta’minlashning ikki usuli mavjud: xolst (tolali qatlam o’ramasi) usuli va bunkerli usul. xolst usuli klassik hisoblanib, tolali qatlamni tarash mashinasiga uzatilishi xolst valigi yordamida amalga oshirilgan. xolstlarning tez-tez almashtirilishi, ularning transportirovkasida qo‘l mehnatining ishlatilishi, xolst uzuqlari miqdori ko‘pligi va mashina unmdorligining pastligi ushbu usulning kamchiligi hisoblanadi. tarash mashinasini xolstli (a) va bunkerli (b) ta’minlash usuli tarash jarayoni aksariyat hollarda chmm-14vm yoki chmm-14vo tarash mashinalarida amalga oshiriladi. chmm-14vm tarash mashinasi i—v nav paxta tolalarini qayta ishlaydi, unda tibbiyot uchun mo‘ljallangan momiq mahsulotlari ishlab chiqariladi. oqartirilgan …

4 / 17

markazlashtirilgan tizimga ulangan qurilma bilan jihozlangan. chm-10s tarash mashinasi 1. bunker 2. lotok 3. ta’minlash stoli 4. ta’minlashssilindri 5. qabul barabani. 6. xas-cho‘plarni ajratuvchi pichoq 7. qo‘zg‘almas sigmentlar 8. bosh baraban.9. ajratuvchi baraban 10. tozalovchi valik 11. ajratuvchi valik 12. chiqaruvchi vallar.13. transporter momiq tolalarni tarash uchun valikli tarash mashinalari jumlasiga mansub su- 311 turli avtomatik potok liniyalarda o‘rnatiladi. mashina ta’minlovchi i va qabul qiluvchi qurilma ii, dastlabki tarash iii va asosiy tarash iv qismlardan iborat (4.6- rasm). ta’minlovchi mashinani bir me’yorda tolalar bilan ta’minlab turadi. u bunker 1, panjara 2, ignali panjara 3, tekislovchi taroq 4, tushiruvchi valik 5, tarozi qutisi 6, ta’minlovchi panjara 7, zichlovchi taxta 8 va zichlovchi valik 9 dan iborat. bu qism quyidagicha ishlaydi. ignali panjara 3 bunkerdagi tolalardan bo‘lakchalarni ilib olib yuqoriga ko‘tarib boradi. ignali panjara bilan tolalarni bir tekisda uzatish uchun tekislovchi taroq 4 tebranma harakat qilib, panjara sirtidan ortiqcha tolalarni bunkerga qaytarib …

5 / 17

a nuqsonlardan tozalanadi. tolalarni baraban 13 tarovchi baraban 15 ga to‘la uzatib beradi. tarovchi baraban ustida uch juft ishchi 17 va ajratuvchi valiklar 16 o‘rnatilgan bo‘lib, ular barabandagi tolalarni yanada titish uchun xizmat qiladi. dastlabki tarash qismidagi barcha ishchi a’zolar arra tishli qoplamalar bilan o‘ralgan. tarovchi baraban 15 dan tolalarni uzatuvchi baraban 19 ajratib olib asosiy tarash mashinasining bosh barabani 20 ga uzatadi. asosiy tarash qismida tolalarni to‘la tozalash, bo‘lakchalarni alohida tolalarga ajratish, ularni tekislash va taram qatlami hosil qilish vazifalari bajariladi. bosh baraban ustida beshta ishchi valiklar 22 va to‘rtta ajratuvchi valiklar 21 o‘rnatilgan. tarash qismidan o‘tgan tolalarni bosh baraban tishlari ustiga chiqarish yo‘li bilan ularni ajratib olishni yengillatish maqsadida begun 24 o‘rnatilgan. begundagi tolalarni tarash uchun valiklar 23 va 25 o‘rnatilgan. asosiy tarash qismidagi barcha ishchi a’zolar ignali qoplamalar bilan o‘ralgan. bosh baraban sirtidagi tolalarni ajratuvchi baraban 26 ajratib oladi va undan ajratuvchi taroq 27 yordamida belgilangan qalinlikdagi …
