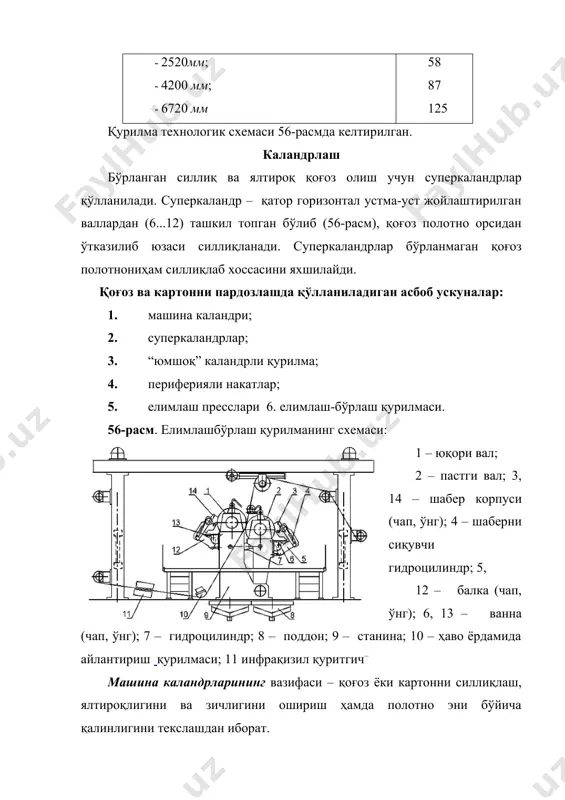

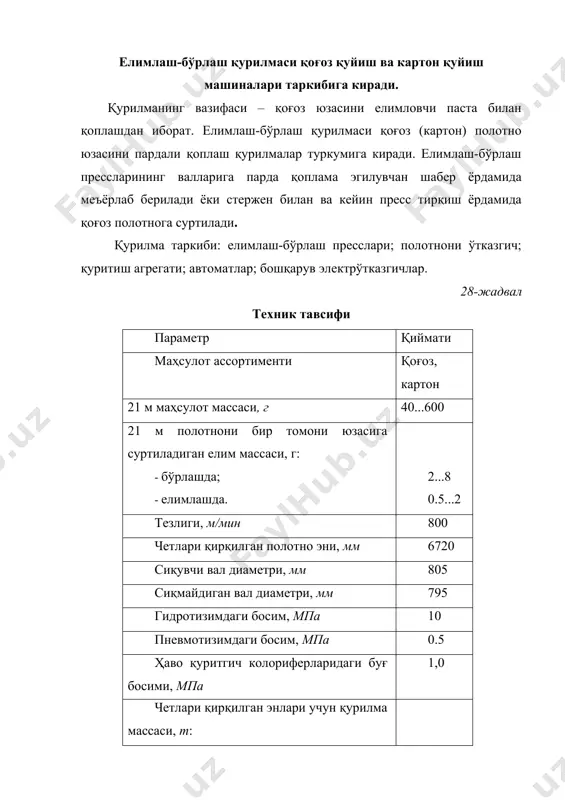

1573218785.doc елимлаш бўрлаш қурилмаси режа: 1. елимлаш-бўрлаш қурилмаси 2. каландрлаш елимлаш-бўрлаш қурилмаси қоғоз қуйиш ва картон қуйиш машиналари таркибига киради. қурилманинг вазифаси – қоғоз юзасини елимловчи паста билан қоплашдан иборат. елимлаш-бўрлаш қурилмаси қоғоз (картон) полотно юзасини пардали қоплаш қурилмалар туркумига киради. елимлаш-бўрлаш прессларининг валларига парда қоплама эгилувчан шабер ёрдамида меъёрлаб берилади ёки стержен билан ва кейин пресс тирқиш ёрдамида қоғоз полотнога суртилади. қурилма таркиби: елимлаш-бўрлаш пресслари; полотнони ўтказгич; қуритиш агрегати; автоматлар; бошқарув электрўтказгичлар. 28-жадвал техник тавсифи параметр қиймати маҳсулот ассортименти қоғоз, картон 21 м маҳсулот массаси, г 40...600 21 м полотнони бир томони юзасига суртиладиган елим массаси, г: · бўрлашда; · елимлашда. 2...8 0.5...2 тезлиги, м/мин 800 четлари қирқилган полотно эни, мм 6720 сиқувчи вал диаметри, мм 805 сиқмайдиган вал диаметри, мм 795 гидротизимдаги босим, мпа 10 пневмотизимдаги босим, мпа 0.5 ҳаво қуритгич колориферларидаги буғ босими, мпа 1,0 четлари қирқилган энлари учун қурилма массаси, т: · 2520мм; · 4200 мм; …

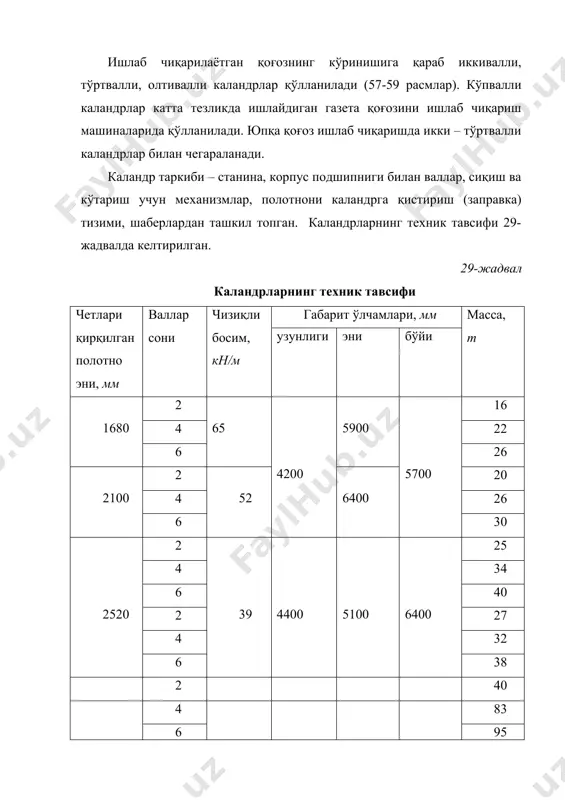

аво ёрдамида айлантириш қурилмаси; 11 инфрақизил қуритгич– машина каландрларининг вазифаси – қоғоз ёки картонни силлиқлаш, ялтироқлигини ва зичлигини ошириш ҳамда полотно эни бўйича қалинлигини текслашдан иборат. ишлаб чиқарилаётган қоғознинг кўринишига қараб иккивалли, тўртвалли, олтивалли каландрлар қўлланилади (57-59 расмлар). кўпвалли каландрлар катта тезликда ишлайдиган газета қоғозини ишлаб чиқариш машиналарида қўлланилади. юпқа қоғоз ишлаб чиқаришда икки – тўртвалли каландрлар билан чегараланади. каландр таркиби – станина, корпус подшипниги билан валлар, сиқиш ва кўтариш учун механизмлар, полотнони каландрга қистириш (заправка) тизими, шаберлардан ташкил топган. каландрларнинг техник тавсифи 29-жадвалда келтирилган. 29-жадвал каландрларнинг техник тавсифи четлари қирқилган полотно эни, мм валлар сони чизиқли босим, кн/м габарит ўлчамлари, мм масса, т узунлиги эни бўйи 1680 2 65 4200 5900 5700 16 4 22 6 26 2100 2 52 6400 20 4 26 6 30 2520 2 39 4400 5100 6400 25 4 34 6 40 2 27 4 32 6 38 2 40 4200 4 50 6500 …

кўринишида, ҳар тутамда иккитадан вал мавжуд (61расм). 60-расм. “юмшоқ” каландр қурилмаси. 1 – чи турда ясалган. 1 – каландрли вал; 2 –иситиладиган вал (термовал); 3 – станина; 4 – тўғирловчи вал; 5 – қоғоз етакловчи вал 61-расм. “юмшоқ” каландр қурилмаси. 2 – чи турда ясалган. 1 – каландрли вал; 2–иситиладиган вал (термовал); 3 – станина; 4 – тўғирловчи вал; 5 – қоғоз етакловчи вал каладрларнинг техник тавсифлари 30-жадвалда келтирилган. 30-жадвал каландрларнинг техник тавсифи параметрлари қийматлари 2520 4200 ясалиши i ii i ii чизиқли босим, кн/м 110-300 110-300 110-300 110-300 вал диаметри, мм: - каландрли; -термовал. 450 450 550 550 600 600 800 800 габарит ўлчамлари, мм: -узунлиги; -эни; -баландлиги 2500 5400 2800 3500 5400 2800 2600 7100 3000 3700 7100 3000 массаси, т 28 45 35 60 суперкаландрнинг вазифаси – ҳар хил қоғозларнинг ялтироқлик, силлиқлиқ кўрсаткичларни яхшилаш ва қалинлигини текислашдан иборат. суперкаландрлар қоғоз қуйиш машинадан алоҳида ўрнатилади. улар машина каландрларидан …

аландр массаси, т 155 180 210 250 қоп қоғоз ишлаб чиқаришда юзасига ишлов бериш усули кенг тарқалганлардан бири экструзион усулда ламинлаш усули ҳисобланади. ламинлаш экструзионламинлаш агрегатида (62-расм) олиб борилади. экструдер тирқишли фильера ва шнек зонасида иситишни назорат қилиш учун датчик, мунштуклар билан жиҳозланган. 62-расм. тиркишли (фильера) (а) экструдер ёрдамида қоғоз юзасига суртиш ва иситиш зонаси датчигининг (б) схемаси: 1 – сувли совуткич; 2 – шнек; 3 – бункер; 4 – термоэлементлар; 5 – фильтр; 6 – бош тақсимловч; 7 – мунштук; 8 – совутиладиган вал; 9 – сиқувчи вал; 10 – қоғоз полотно; 11 – шнекни иситадиган зонаси; 12 – мунштукни иситиш зонаси экструдер агрегатнинг технологик схемаси 63-расмда келтирилган. 63-расм. экструзион-ламинатор агрегатининг схемаси: 1 – раскат; 2 – қоғоз узатувчи валик; 3 – тортиб турувчи валик; 4 – сиқиб турувчи вал; 5 – экструдер; 6 – хромланган совутувчи цилиндр; 7 – ионизациялаш учун қурилма; 8 – пичоқлар; 9 - накат …
