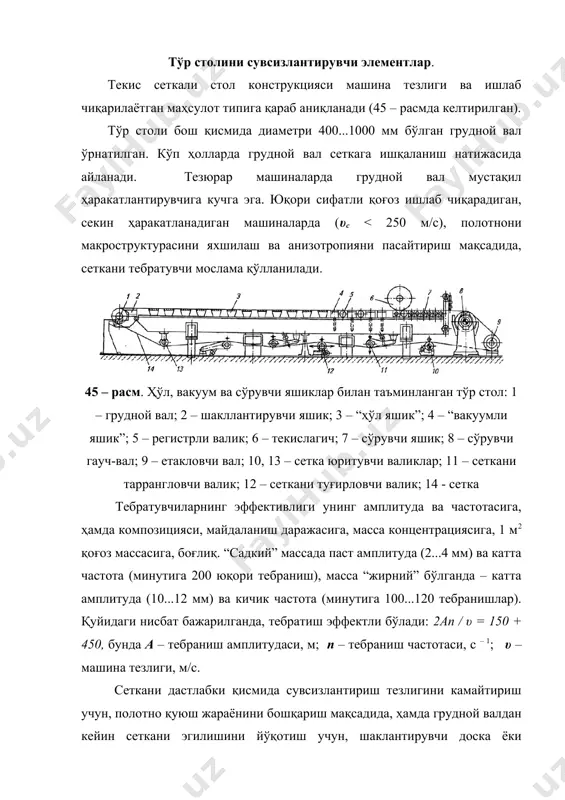

1573218797.doc тўр столининг сувсизлантирувчи элементлари режа: 1. тўр столининг сувсизлантирувчи элементлари 2. қоғоз полотнони пардозлаш қурилмалари тўр столини сувсизлантирувчи элементлар. текис сеткали стол конструкцияси машина тезлиги ва ишлаб чиқарилаётган маҳсулот типига қараб аниқланади (45 – расмда келтирилган). тўр столи бош қисмида диаметри 400...1000 мм бўлган грудной вал ўрнатилган. кўп ҳолларда грудной вал сеткага ишқаланиш натижасида айланади. тезюрар машиналарда грудной вал мустақил ҳаракатлантирувчига кучга эга. юқори сифатли қоғоз ишлаб чиқарадиган, секин ҳаракатланадиган машиналарда (υc < 250 м/с), полотнони макроструктурасини яхшилаш ва анизотропияни пасайтириш мақсадида, сеткани тебратувчи мослама қўлланилади. 45 – расм. ҳўл, вакуум ва сўрувчи яшиклар билан таъминланган тўр стол: 1 – грудной вал; 2 – шакллантирувчи яшик; 3 – “ҳўл яшик”; 4 – “вакуумли яшик”; 5 – регистрли валик; 6 – текислагич; 7 – сўрувчи яшик; 8 – сўрувчи гауч-вал; 9 – етакловчи вал; 10, 13 – сетка юритувчи валиклар; 11 – сеткани таррангловчи валик; 12 – сеткани туғирловчи валик; …

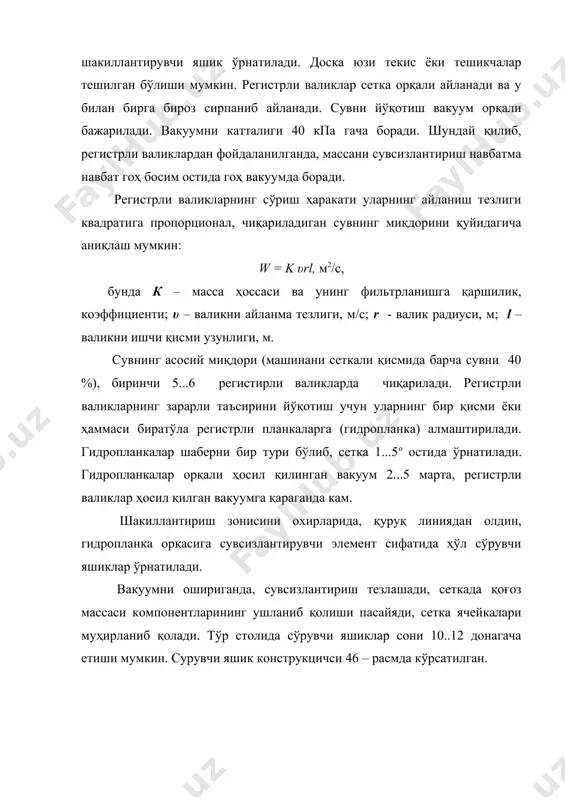

вакуум орқали бажарилади. вакуумни катталиги 40 кпа гача боради. шундай қилиб, регистрли валиклардан фойдаланилганда, массани сувсизлантириш навбатма навбат гоҳ босим остида гоҳ вакуумда боради. регистрли валикларнинг сўриш ҳаракати уларнинг айланиш тезлиги квадратига пропорционал, чиқариладиган сувнинг миқдорини қуйидагича аниқлаш мумкин: w = k υrl, м2/с, бунда к – масса ҳоссаси ва унинг фильтрланишга қаршилик, коэффициенти; υ – валикни айланма тезлиги, м/с; r - валик радиуси, м; l – валикни ишчи қисми узунлиги, м. сувнинг асосий миқдори (машинани сеткали қисмида барча сувни 40 %), биринчи 5...6 регистирли валикларда чиқарилади. регистрли валикларнинг зарарли таъсирини йўқотиш учун уларнинг бир қисми ёки ҳаммаси биратўла регистрли планкаларга (гидропланка) алмаштирилади. гидропланкалар шаберни бир тури бўлиб, сетка 1...5о остида ўрнатилади. гидропланкалар орқали ҳосил қилинган вакуум 2...5 марта, регистрли валиклар ҳосил қилган вакуумга қараганда кам. шакиллантириш зонисини охирларида, қуруқ линиядан олдин, гидропланка орқасига сувсизлантирувчи элемент сифатида ҳўл сўрувчи яшиклар ўрнатилади. вакуумни ошириганда, сувсизлантириш тезлашади, сеткада қоғоз массаси компонентларининг ушланиб …

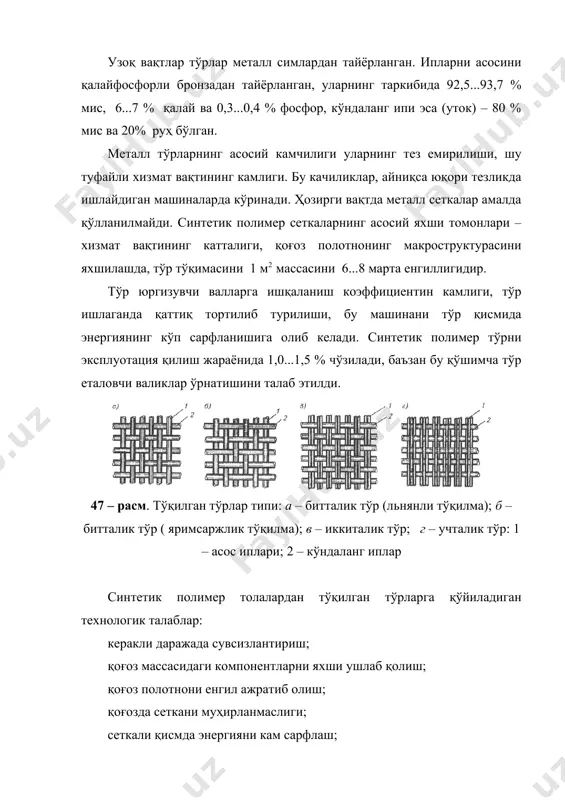

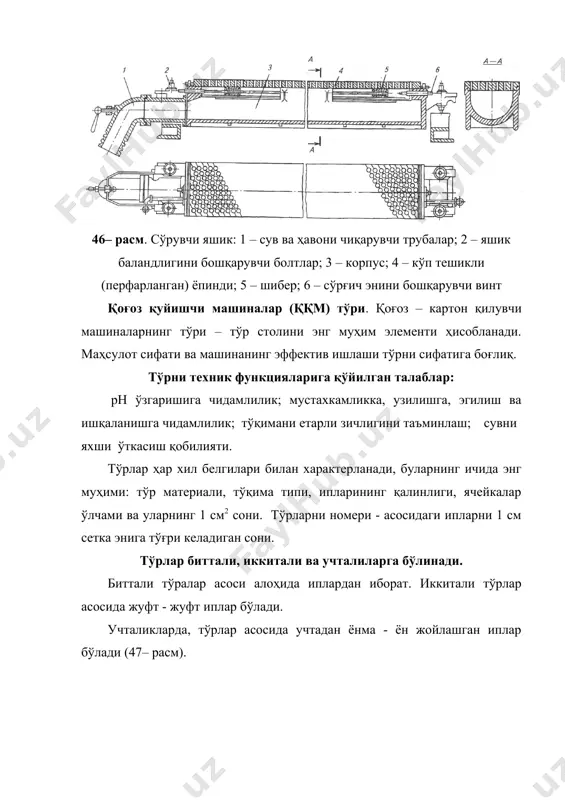

ктерланади, буларнинг ичида энг муҳими: тўр материали, тўқима типи, ипларининг қалинлиги, ячейкалар ўлчами ва уларнинг 1 см2 сони. тўрларни номери - асосидаги ипларни 1 см сетка энига тўғри келадиган сони. тўрлар биттали, иккитали ва учталиларга бўлинади. биттали тўралар асоси алоҳида иплардан иборат. иккитали тўрлар асосида жуфт - жуфт иплар бўлади. учталикларда, тўрлар асосида учтадан ёнма - ён жойлашган иплар бўлади (47– расм). узоқ вақтлар тўрлар металл симлардан тайёрланган. ипларни асосини қалайфосфорли бронзадан тайёрланган, уларнинг таркибида 92,5...93,7 % мис, 6...7 % қалай ва 0,3...0,4 % фосфор, кўндаланг ипи эса (уток) – 80 % мис ва 20% руҳ бўлган. металл тўрларнинг асосий камчилиги уларнинг тез емирилиши, шу туфайли хизмат вақтининг камлиги. бу качиликлар, айниқса юқори тезликда ишлайдиган машиналарда кўринади. ҳозирги вақтда металл сеткалар амалда қўлланилмайди. синтетик полимер сеткаларнинг асосий яхши томонлари – хизмат вақтининг катталиги, қоғоз полотнонинг макроструктурасини яхшилашда, тўр тўқимасини 1 м2 массасини 6...8 марта енгиллигидир. тўр юргизувчи валларга ишқаланиш коэффициентин …

ошириш учун синтетик смолалар билан қопланган полиэфир ва полиамид иплардан тайёрланади. қоидага кўра, қоғозни 1 м2 массаси кам бўлса ва майдаланиш даражаси юқори бўлса, у ҳолда ишлатиладиган сеткани номери юқори бўлади. масалан, конденсатор қоғози учун учталик сетка № 34...40, папирос, нусха кўчириш қоғозлари учун учталик № 24...32 ёки битталик № 36...40, енгил юқори сифатли қоғозлар ва санитар – гигиена қоғозлари учун – битталик тўр № 28...32, газета, ёзув, қоғоз қоплар учун № 24...28, ўровчи қоғозлар учун – № 16...24, целлюлоза папкалари ва баъзи картон типлпри учун – № 8...16. тўрдан муҳрланишни камайтириш учун, юпқа ингичка диаметрлик иплардан тўқилган тўрлардан фойдаланиш керак. синтетик тўрлардан иккиталигидан фойдаланганда, кенг машиналарда бемалол ишлатиш мумкин. қоғоз полотносини сеткада нормал шакллантириш жараёнини таъминлаш учун, тўр тоза бўлиши ва бир текисда тарранг тортилиши керак. қоғоз полотнони пардозлаш қурилмалари 1. қоғоз (картон) юзасига бериладиган пигмент қоплама таркиби қоғоз (картон) юзасига ишлов бериш натижасида уларнинг бирқанча техник хоссалари яхшиланади: …

; пвс асосида: поливинил спирти – 95; меломинформальдегид смола–5 (қуруқ модда миқдори 3...4 %) юзасига; суртилган масса миқдори– 2...3 г/м2; na-кмц асосида: na-кмц – 100; оптик бўёқ – 0,2; майда табиий бўр дисперда - 100 (қуруқ модда миқдори 2...20 %). ишлатиладиган пигментлар: каолин, титан диоксиди. технология шароитига қараб, қоғоз ва картон юзасига суртилган қоплама миқдори 7,5...32 г/м2 атрофида бўлади. бўрловчи таркибни технологик тайёрлаш схемаси схемада тайёр кўринишда келадиган суюқ компонентларни сақловчи сиғимлар: ишқор, аммиак, латекс, пигментлар дисперсияси. боғловчилар кукун кўринишда бункерларда сақланади. боғловчи модда эритмасини тайёрлаш учун буғ билан қиздиришга мосланган қобиқли ва аралаштиргичли реактор қўлланилади. реакторга боғловчилар винтли юқлагичлар билан юкланади. концентрацияси 15...20 % ли бўлган боғловчи эритма сақлаш учун бакка қуюлади. иккинчи реакторда ёрдамчи моддалар эритмаси тайёрланади. кўпикка қарши, қўлланиладиган модда бўёқ, оптик оқартиргич, ҳар хил концентрацияли меломинформальдегид смоланинг эритмалари, сақлаб туриш учун аралаштиргичли бакка қуйилади. 52-расмда бўрловчи таркибни тайёрлашнинг технологик схемаси келтирилган. схемадаги асосий агрегат – аралаштиргичли …
