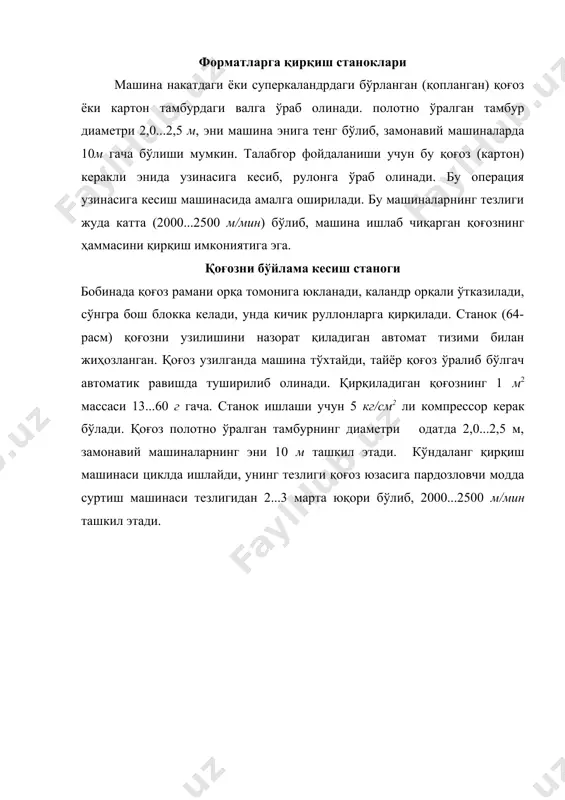

1573218771.doc қоғозни бўйлама кесиш станоги режа: 1. қоғозни бўйлама кесиш станоги 2. форматларга қирқиш станоклари 3. рулонларнинг параметри форматларга қирқиш станоклари машина накатдаги ёки суперкаландрдаги бўрланган (қопланган) қоғоз ёки картон тамбурдаги валга ўраб олинади. полотно ўралган тамбур диаметри 2,0...2,5 м, эни машина энига тенг бўлиб, замонавий машиналарда 10м гача бўлиши мумкин. талабгор фойдаланиши учун бу қоғоз (картон) керакли энида узинасига кесиб, рулонга ўраб олинади. бу операция узинасига кесиш машинасида амалга оширилади. бу машиналарнинг тезлиги жуда катта (2000...2500 м/мин) бўлиб, машина ишлаб чиқарган қоғознинг ҳаммасини қирқиш имкониятига эга. қоғозни бўйлама кесиш станоги бобинада қоғоз рамани орқа томонига юкланади, каландр орқали ўтказилади, сўнгра бош блокка келади, унда кичик руллонларга қирқилади. станок (64-расм) қоғозни узилишини назорат қиладиган автомат тизими билан жиҳозланган. қоғоз узилганда машина тўхтайди, тайёр қоғоз ўралиб бўлгач автоматик равишда туширилиб олинади. қирқиладиган қоғознинг 1 м2 массаси 13...60 г гача. станок ишлаши учун 5 кг/см2 ли компрессор керак бўлади. қоғоз полотно ўралган …

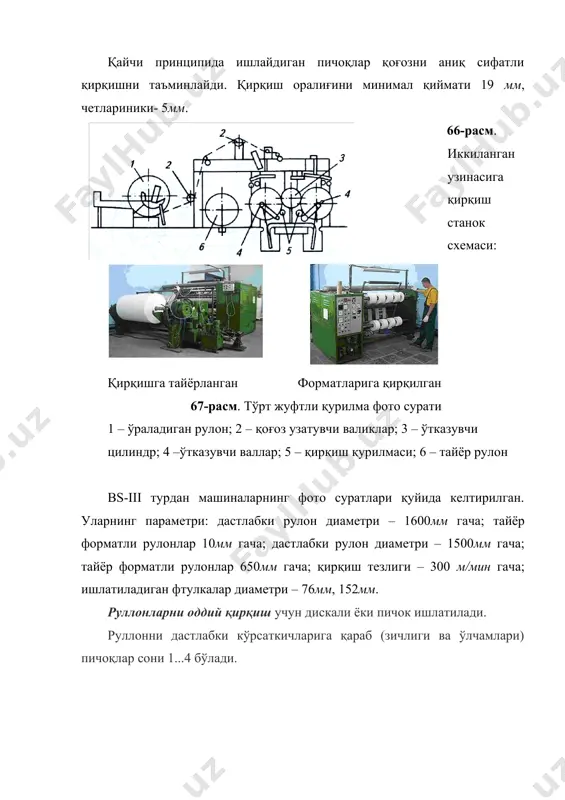

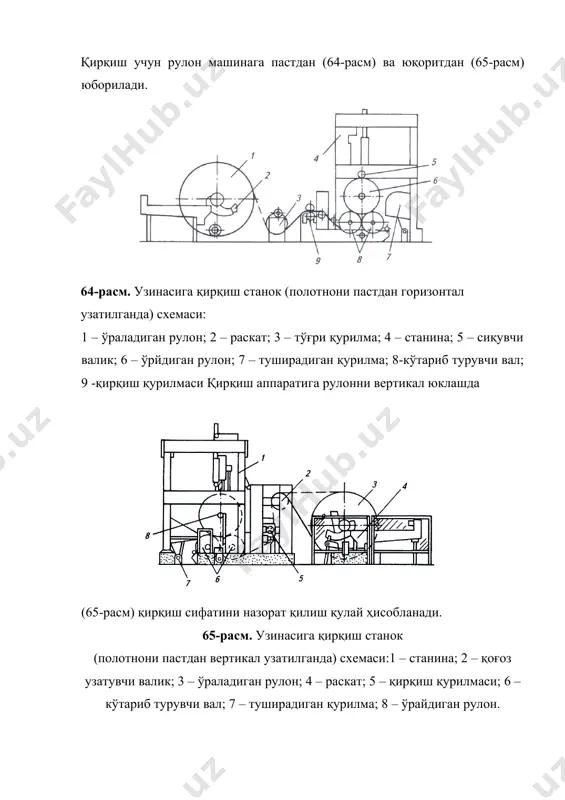

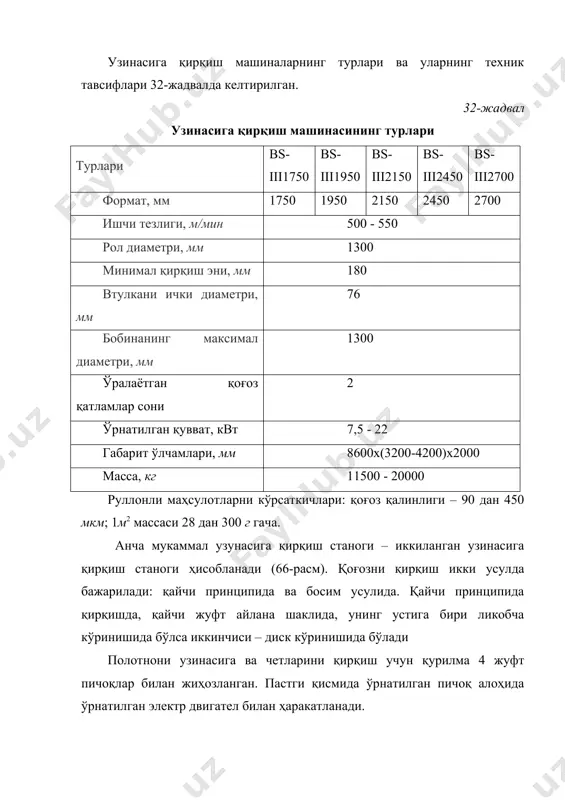

4 – раскат; 5 – қирқиш қурилмаси; 6 – кўтариб турувчи вал; 7 – туширадиган қурилма; 8 – ўрайдиган рулон. узинасига қирқиш машиналарнинг турлари ва уларнинг техник тавсифлари 32-жадвалда келтирилган. 32-жадвал узинасига қирқиш машинасининг турлари турлари bs-iii1750 bs-iii1950 bs-iii2150 bs-iii2450 bs-iii2700 формат, мм 1750 1950 2150 2450 2700 ишчи тезлиги, м/мин 500 - 550 рол диаметри, мм 1300 минимал қирқиш эни, мм 180 втулкани ички диаметри, мм 76 бобинанинг максимал диаметри, мм 1300 ўралаётган қоғоз қатламлар сони 2 ўрнатилган қувват, квт 7,5 - 22 габарит ўлчамлари, мм 8600х(3200-4200)х2000 масса, кг 11500 - 20000 руллонли маҳсулотларни кўрсаткичлари: қоғоз қалинлиги – 90 дан 450 мкм; 1м2 массаси 28 дан 300 г гача. анча мукаммал узунасига қирқиш станоги – иккиланган узинасига қирқиш станоги ҳисобланади (66-расм). қоғозни қирқиш икки усулда бажарилади: қайчи принципида ва босим усулида. қайчи принципида қирқишда, қайчи жуфт айлана шаклида, унинг устига бири ликобча кўринишида бўлса иккинчиси – диск кўринишида бўлади …

лонни дастлабки кўрсаткичларига қараб (зичлиги ва ўлчамлари) пичоқлар сони 1...4 бўлади. 33-жадвал рулонларнинг параметри 1м массаси 28...300 қалинлиги, мм 90...450 тури қоғоз, картон формат, мм 1600 диаметр, мм 1400 втулка диаметри, мм рулона массаси, кг 70, 76, 152 1300 формат, мм 10…1600 диаметр, мм до 650 диаметр втулка, мм 50, 76, 152 2 34-жадвал с5-201 маркали қоғозни узунасига кесиш станогининг ишлаш параметри қирқиладиган рулонниг қирқим эни, мм 2100, 2300, 2520, 2800, 3000, 3200 станок тезлиги, м/мин: максимал 1200 минимал иш 200 ўраш (заправка) 20 ўраб олинадиган рулон диаметри, мм 2000 ўралган рулон диаметри, мм 1200 ўралаётган рулонни минимал эни, мм 420 гильза диаметри: гильзани ички диаметри, мм 70 гилзани ташқи диаметри, мм 90 электр токини тури турғун (постоянн.) эл. двигателга бериладиган токни кучланиши, в 380 частотаси, гц. 50 4габарит ўлчамлари, мм узунлиги 6040 эни 6655, 6855, 7075, 7355, 7555, 7755 баландлиги 2230 массаси, кг 17450, 17750, 18130, 18520, 18850, 19180 …

ртер; 2, 4 – пичоқли валлар; 3, 5 – етакловчи валиклар; 6 – бошқарувчи кўндаланг қирқиш станокининг техник тавсифи параметр линияни ишчи эни, мм 1050 1250 1250 1400 2100 битталик иккиталик битталик иккиталик битталик ишчи тезлик, мак. ,м/мин 40 80 140 160 қирқиладиган листларнинг узунлиги, мм мин/мак. 460/2600 460/2600 600/4800 600/4800 қирқим аниқлиги, мм: - 75% қирқилган листлар, + 1 25% қирқилган листлар, + 2 эл. двигател. 3 10 10, 95, 50 122, 65 қуввати, квт габарит ўлчамлари,мм: -узунлиги 720 720 2315 3985 2145 3985 2145 -эни 2420 2620 2375 4220 4220 4720 4720 -баландлиги 670 720 2315 3985 2145 3985 2145 массаси, кг 1020 1170 1330 6300 11500 7000 12400 фойдаланилган адабиётлар: 1. рахмонбердиев ғ. р., примқулов м. т., тошпулатов ю. т. қоғоз технологиясининг асослари. тошкент, “алоқачи”, 2009, 404 бет. 2. примқулов м. т., рахмонбердиев ғ. р. қоғоз олиш жихозлари. тошкент, “фан ва технология”, 2009, 80 бет. 3. примқулов …
