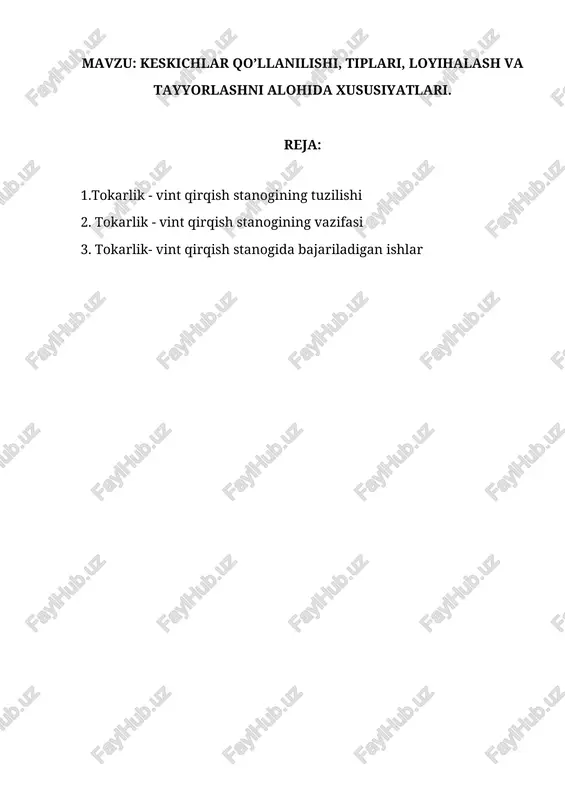

mavzu: keskichlar qo’llanilishi, tiplari, loyihalash va tayyorlashni alohida xususiyatlari. reja: 1.tokarlik - vint qirqish stanogining tuzilishi 2. tokarlik - vint qirqish stanogining vazifasi 3. tokarlik- vint qirqish stanogida bajariladigan ishlar tokarlik stanogi —ko’ndalang kesimi doiraviy bo’lgan buyumlarga qirindi olish yo’li bilan (yo’nib) ishlov beradigan metall kesish stanogi. vazifasiga qarab universal va mahsus tokorlik stanogiga, ishlov beriladigan materialiga qarab metall, yog’och va boshqa materiallar ishlaydigan tokarlik stanogiga, ishlab chiqarish xarakteriga va ish unumdorligiga qarab markaziy, revolver, bir va ko’p shpindelli, ko’p keskichli, karusel, avtomatlar, yarim avtomat va boshqa tokarlik stanogiga bo’linadi. mahsus tokarlik stanogi ma’lum detallar, masalan, silliq va pog’onali vallar, prokat valiklar, turli trubalar va boshqa buyumlarga ishlov beradi. universal tokarlik stanogi tokarlik ishlaridan tashqari turli xil operasiyalarni bajaradi. universal stanoklardan eng ko’p tarqalgani tokarlik-vint qirqish stanoklaridir. tokarlik stanogi asosan, stanina 1, oldingi babka 4, ketingi babka 6 dan iborat (38-rasm). stanina—stanokning asosiy qismi bo’lib, oldingi 2 va ketingi 3 …

2 / 12

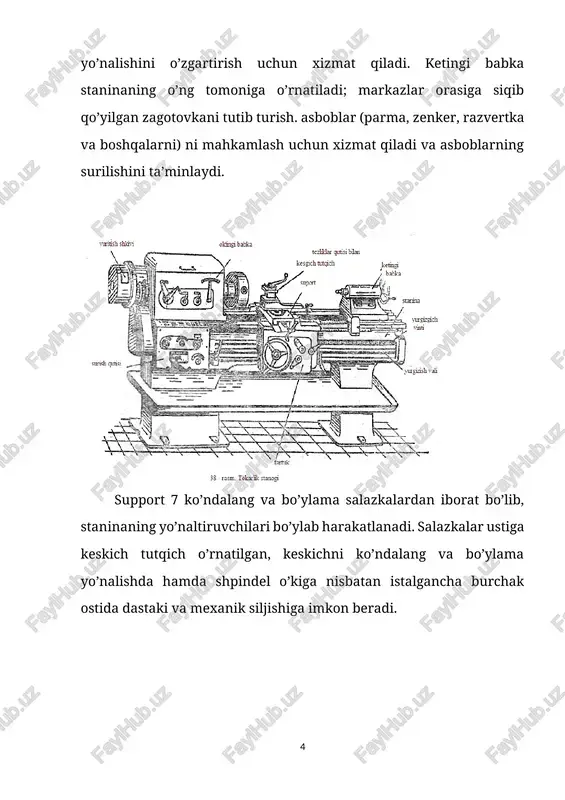

oblar (parma, zenker, razvertka va boshqalarni) ni mahkamlash uchun xizmat qiladi va asboblarning surilishini ta’minlaydi. support 7 ko’ndalang va bo’ylama salazkalardan iborat bo’lib, staninaning yo’naltiruvchilari bo’ylab harakatlanadi. salazkalar ustiga keskich tutqich o’rnatilgan, keskichni ko’ndalang va bo’ylama yo’nalishda hamda shpindel o’kiga nisbatan istalgancha burchak ostida dastaki va mexanik siljishiga imkon beradi. fartuk 8 support karetkasirga mahkamlangan. unda supportni surish mexanizmlari joylashgan. surish vali 9 dan bo’ylama va ko’ndalang yunalishda, surish vinti 10 dan esa rezba qirk.ishda foydalaniladi. surish qutisi 11 supportni bo’ylama va ko’ndalang surilish kattaligini o’zgartiradi, shuningdek surish vali yoki surish vintlariga kerakli harakat uzatadi. tokarlik-vint qirsish stanoklarida tokarlik, yo’nib kengaytirish, parmalash, rezba qirqish va boshqa ishlardan tashqari, moslamalar yordamida silliqlash, frezalash va boshqa ishlarni bajarish mumkin. tokarlik vint ochuvchi dastgohlari. maktab ustaxonalarida tb-4, tb-6, tb-7 rasumli tokarlik-vint ochuvchi dastgohlar ishlatiladi. tb-6 rasumli dastgoh, tb-4 rasumli dastgohning mukammallashgan varianti bo'lgani uchun biz tb-6 va tb-7 dastgohlarini ko'rib chiqamiz. tb-6 tokar-vint …

3 / 12

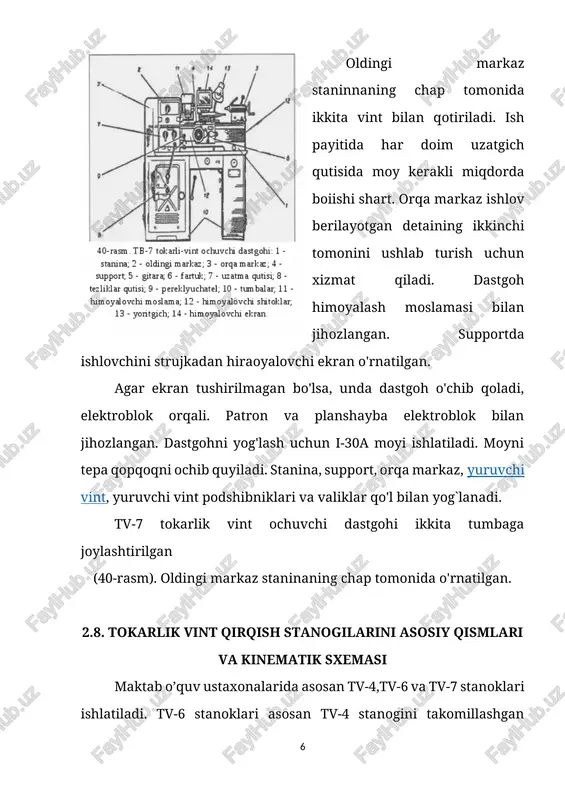

elektroblok orqali. patron va planshayba elektroblok bilan jihozlangan. dastgohni yog'lash uchun i-30a moyi ishlatiladi. moyni tepa qopqoqni ochib quyiladi. stanina, support, orqa markaz, yuruvchi vint, yuruvchi vint podshibniklari va valiklar qo'l bilan yog`lanadi. tv-7 tokarlik vint ochuvchi dastgohi ikkita tumbaga joylashtirilgan (40-rasm). oldingi markaz staninaning chap tomonida o'rnatilgan. 2.8. tokarlik vint qirqish stanogilarini asosiy qismlari va kinematik sxemasi maktab o’quv ustaxonalarida asosan tv-4,tv-6 va tv-7 stanoklari ishlatiladi. tv-6 stanoklari asosan tv-4 stanogini takomillashgan bo’lib, staninaga joylashuvchi oldingi va ketingi babakalari, support, fartuk,gitara tezliklar qutisi va boshqa qismlardan iborat. oldingi babka 5 zagotovkani mustahkamlash uchun staninaning chap tomoniga o’rnatiladi va u .zagotovkaniyag aylanma harakatini ta’minlaydi. ketingi babka 11 uzun zagotovkanikg bo’sh uchini tutib turadi. unga kesuvchi asboblar (parma, zenker, razvyortka) o’rnatiladi. u uchta asosiy qismlar: korpus, pinol va plitadan tuzilgan. pinolning konussimon chuqurchasiga markazni yoki asbobni o’rnatish mumkin. zarur bo’lsa, konussimon teshiklarni o’yish uchun ketingi babkanikg korpusi. ko’ndalang yo’nalishda suriladi. support …

4 / 12

ishli g’ildirakka ilashadi bu g’ildirak esa staninaga mahkamlangan tishli reyk 7 ga doimiy ilashgan bo’ladi. mexanik surish yurish valchasi 2 dan sirpanuvchan shpolkaga o’rnatilgan chervyak 9 orqali amalga oshadi. chervyak g’ildirak 6 ni aylantiradi va harakat kulachok muftasi orqali hamda tishli g’ildiraklar 4 va 8 orqali reyk shesternyasiga uzatiladi. mexanik surilishni boshlash uchun dasta 13 ni o’ziga tomon burish kerak. yurish vaqti 11 dan mexanik surish dastasi 12 dan pastga burish bilan bajariladi. shunda ajraladigan gayka 10 ning ikkala yarmi yurish vintiga birikadi. rezba ochishda tishli g’ildirakni knopka 3 yordamida reykaga ishlashishdan chiqarish lozim. xavfsiz ishlash uchun dastgohning barcha harakatlanadigan qismlari giloflangan. keskich tutgich ustidagi ko’tarma ekran 8 va tokarlik patronining g’ilofi 6 elektroblok bilan jihozlangan. shuning uchun g’ilof va ekran yopiq holatda turganidagina dastgohni ishga tushirish mumkin. tezliklar qutichasi silindrsimon tishli uzatmalardan iborat bo’lib, ular ham tasmali uzatmalar singari uzatish soni bilan xarakterlanadi. shpindelning aylanish chastotasini o’zgartirish uchun tezliklar …

5 / 12

harakatni uzatuvchi ikkita zanjir bor. ular: asosiy harakat zanjiri va surish zanjiridir(43-rasm). asosiy harakat zanjirida aylanish ponasimon tasmali uzatma orqali ii valga, 1—3 g’ildiraklarning ilashuvi orqali iii valga, 3—ii g’ildiraklarning ilashuvi orqali iv valga, 9—15 g’ildiraklarning ilashuvi orqali shpindel vali vi ga uzatiladi. so’nggi yillarda sonli dastur bilan boshqariladigan dastgohlar keng qo’llana boshlandi. dasturli boshqarish yordamida asboblar (ishlov berish markazlari) o’zidan o’zi almashinadigan dastgohlar yaratildi. sonli dastur bilan boshqariladigan dastgohlar o’rnatilgan uchastka va sexlar elektron hisoblash mashinalari yordamida ishlaydi. ana shunday dastgohlar ishining dasturlarida detallari ishlov berish tartibi, dastgoxdagi ishchi organlarning harakati, ana shu harakatlarning tezligi va aniqlash nazarda tutilgan, ya’ni detallarga ishlov berishning texnologik jarayonlari hisobga olingan. bunday dastgohlar insonning aralashuvisiz ishlaydi. tokarlik stanoklarida ishlatiladigan keskichlarning turlari tokarlik keskichlarining bajariladigan operasiyalarga ko’ra turlari va vazifalari. ustki va ko’ndalang sirtlarga ishlov beriladigan keskichlar. detallarga ishlov berish sifati keskichlarning to’g’ri tanlanishiga, konstruksiyalar maqsadga aynan muvofiq bo’lishiga bog’liqdir (44-rasm). malakali tokar detalning …
