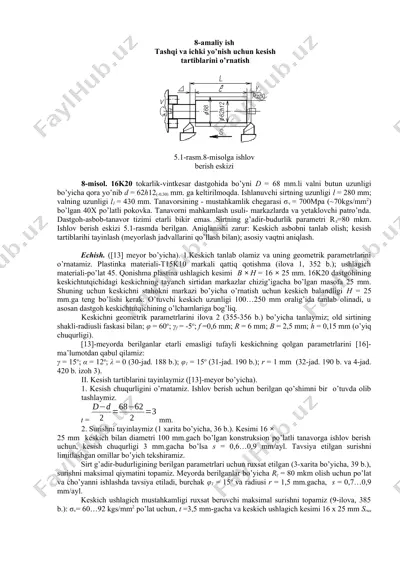

8-amaliy ish tashqi va ichki yo’nish uchun kesish tartiblarini o’rnatish 5.1-rasm.8-misolga ishlov berish eskizi 8-misol. 16k20 tokarlik-vintkesar dastgohida bo’yni d = 68 mm.li valni butun uzunligi bo’yicha qora yo’nib d = 62h12(-0,30) mm. ga keltirilmoqda. ishlanuvchi sirtning uzunligi l = 280 mm; valning uzunligi l1 = 430 mm. tanavorsining - mustahkamlik chegarasi σv = 700mpa (~70kgs/mm2) bo’lgan 40x po’latli pokovka. tanavorni mahkamlash usuli- markazlarda va yetaklovchi patro’nda. dastgoh-asbob-tanavor tizimi etarli bikir emas. sirtning g’adir-budurlik parametri rz=80 mkm. ishlov berish eskizi 5.1-rasmda berilgan. aniqlanishi zarur: keskich asbobni tanlab olish; kesish tartiblarihi tayinlash (meyorlash jadvallarini qo’llash bilan); asosiy vaqtni aniqlash. echish. ([13] meyor bo’yicha). 1.keskich tanlab olamiz va uning geometrik parametrlarini o’rnatamiz. plastinka materiali-t15k10 markali qattiq qotishma (ilova 1, 352 b.); ushlagich materiali-po’lat 45. qonishma plastina ushlagich kesimi b × h = 16 × 25 mm. 16k20 dastgohining keskichtutqichidagi keskichning tayanch sirtidan markazlar chizig’igacha bo’lgan masofa 25 mm. shuning uchun keskichni stahokni …

2 / 6

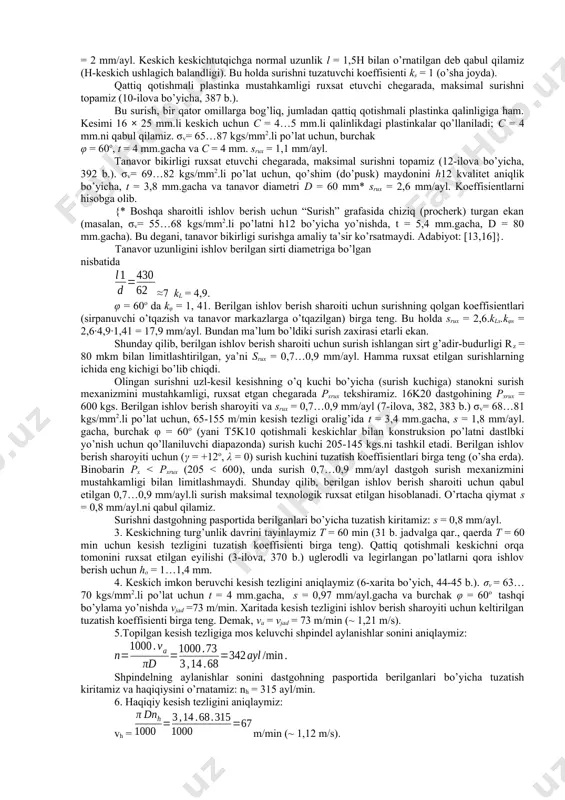

rishni tayinlaymiz (1 xarita bo’yicha, 36 b.). kesimi 16 × 25 mm keskich bilan diametri 100 mm.gach bo’lgan konstruksion po’latli tanavorga ishlov berish uchun, kesish chuqurligi 3 mm.gacha bo’lsa s = 0,6…0,9 mm/ayl. tavsiya etilgan surishni limitlashgan omillar bo’yich tekshiramiz. sirt g’adir-budurligining berilgan parametrlari uchun ruxsat etilgan (3-xarita bo’yicha, 39 b.), surishni maksimal qiymatini topamiz. meyorda berilganlar bo’yicha rz = 80 mkm olish uchun po’lat va cho’yanni ishlashda tavsiya etiladi, burchak φ1 = 15o va radiusi r = 1,5 mm.gacha, s = 0,7…0,9 mm/ayl. keskich ushlagich mustahkamligi ruxsat beruvchi maksimal surishni topamiz (9-ilova, 385 b.): σv= 60…92 kgs/mm2 po’lat uchun, t =3,5 mm-gacha va keskich ushlagich kesimi 16 x 25 mm srux = 2 mm/ayl. keskich keskichtutqichga normal uzunlik l = 1,5h bilan o’rnatilgan deb qabul qilamiz (h-keskich ushlagich balandligi). bu holda surishni tuzatuvchi koeffisienti ks = 1 (o’sha joyda). qattiq qotishmali plastinka mustahkamligi ruxsat etuvchi chegarada, maksimal surishni topamiz …

3 / 6

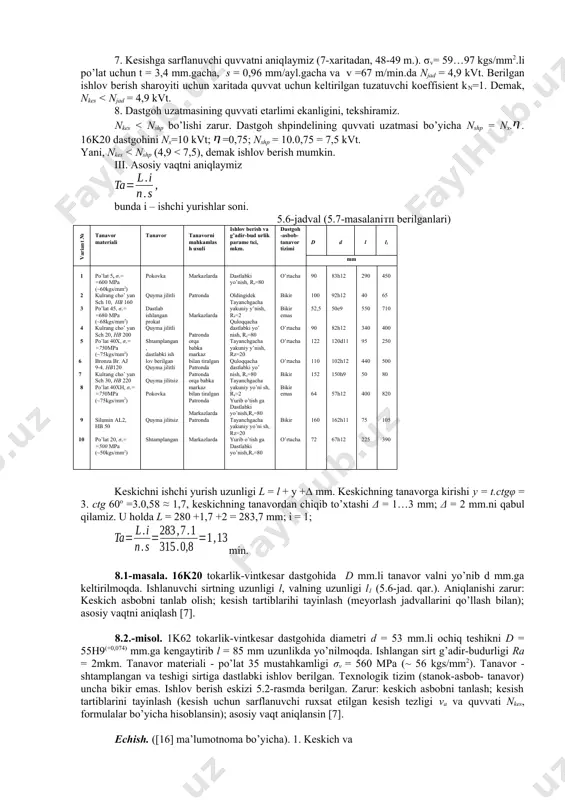

ti diametriga bo’lgan nisbatida ≈7 kl = 4,9. φ = 60o da kφ = 1, 41. berilgan ishlov berish sharoiti uchun surishning qolgan koeffisientlari (sirpanuvchi o’tqazish va tanavor markazlarga o’tqazilgan) birga teng. bu holda srux = 2,6.kls.kφs = 2,6·4,9·1,41 = 17,9 mm/ayl. bundan ma’lum bo’ldiki surish zaxirasi etarli ekan. shunday qilib, berilgan ishlov berish sharoiti uchun surish ishlangan sirt g’adir-budurligi rz = 80 mkm bilan limitlashtirilgan, ya’ni srux = 0,7…0,9 mm/ayl. hamma ruxsat etilgan surishlarning ichida eng kichigi bo’lib chiqdi. olingan surishni uzl-kesil kesishning o’q kuchi bo’yicha (surish kuchiga) stanokni surish mexanizmini mustahkamligi, ruxsat etgan chegarada pxrux tekshiramiz. 16k20 dastgohining pxrux = 600 kgs. berilgan ishlov berish sharoyiti va srux = 0,7…0,9 mm/ayl (7-ilova, 382, 383 b.) σv= 68…81 kgs/mm2.li po’lat uchun, 65-155 m/min kesish tezligi oralig’ida t = 3,4 mm.gacha, s = 1,8 mm/ayl. gacha, burchak φ = 60o (yani t5k10 qotishmali keskichlar bilan konstruksion po’latni dastlbki yo’nish uchun …

4 / 6

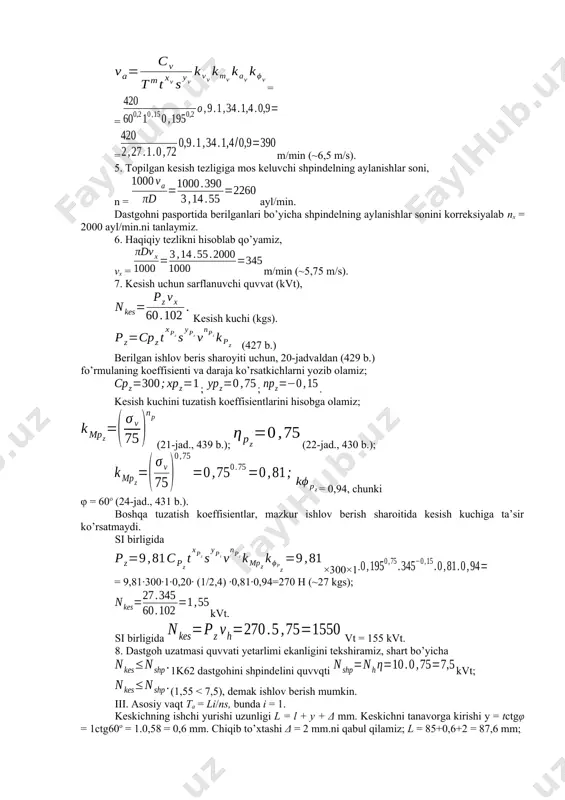

fisientlarni hisobga olib) topamiz; cν = 420; xv = 0,15; yv = 0,2; m = 0,2. kesish tezligini tuzatish koeffisientlarini hisobga olamiz; binobarin misol sharti bo’yicha tanavor yo’nilmoqda, ishlov berishning ko’rinishida = 0,9 koeffisientni kiritamiz (o’sha erda, eslatma 1, 423 b.); σv= 56 kgs/mm2.li ishlanuvchi po’lat uchun (9-jad., 424 b.); t30k4 qattiq qotishmali po’lat uchun = 1,4 (15-jad., 426 b.); φ = 60o uchun = 0,9 (16-jad., 427 b.). qolgan tuzatish koeffisientlar kesish tezligiga (mazkur ishlov berish sharoyitida) ta’sir etmaydi. topilgan koeffisientlarni hisobga olib = = =m/min (~6,5 m/s). 5. topilgan kesish tezligiga mos keluvchi shpindelning aylanishlar soni, n = ayl/min. dastgohni pasportida berilganlari bo’yicha shpindelning aylanishlar sonini korreksiyalab nx = 2000 ayl/min.ni tanlaymiz. 6. haqiqiy tezlikni hisoblab qo’yamiz, vx = m/min (~5,75 m/s). 7. kesish uchun sarflanuvchi quvvat (kvt), kesish kuchi (kgs). (427 b.) berilgan ishlov beris sharoyiti uchun, 20-jadvaldan (429 b.) fo’rmulaning koeffisienti va daraja ko’rsatkichlarni yozib olamiz; …

5 / 6

amlanadi (5.7-jad. qar.) zarur: keskich asbobni tanlash; kesish tartiblarini tayinlash; asosiy vaqtni aniqlsh. 5.7 va 5.8-masalalarni echishda [13]-meyorlar va [16]-ma’lumotdan tashqari [10,12]-ma’lumotlardan ham foydalanish mumkin. 5.7-jadval (5.8-masalani berilganlari) varint № tanavor materiali tanavorsi ishlov berish va g’adir-budurlik parametri, mkm dastgoh-asbob-tanavor tizimi d d l l1 mm 1 po’lat 40, σv= =650 mpa (~65 kgs/mm2) shtamplangan ochiq teshikni dastlabki ichki yo’nish, rz=80 o’rtacha 98 104h12 65 65 2 kulrang cho’yan sch 35, hb 230 quyma jilitsiz berk teshikni yakuniy ichki yo’nish, rz=20 87 40h11 35 60 3 po’lat 5, σv= =600 mpa (~60 kgs/mm2) teshigi parmalan gan prokat ochiq teshikni yakuniy ichki yo’nish, rz=20 bikir emas 42 45h11 90 90 4 kulrang cho’ yan sch 20, hb 200 quyma jilitli ochiq teshikni yakuniy ichki yo’nish, ra=2 o’rtacha 108 110h9 55 55 5 bronza br. oц- 4-3, hb 70 quyma jilitsiz ochiq teshikni yakuniy ichki yo’nish, ra=2 bikir emas 73 75h9 110 …
