1 / 13

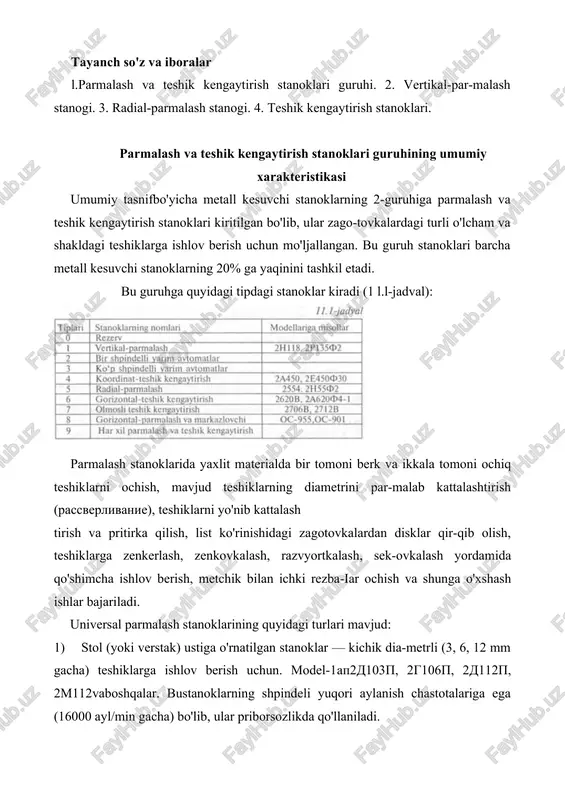

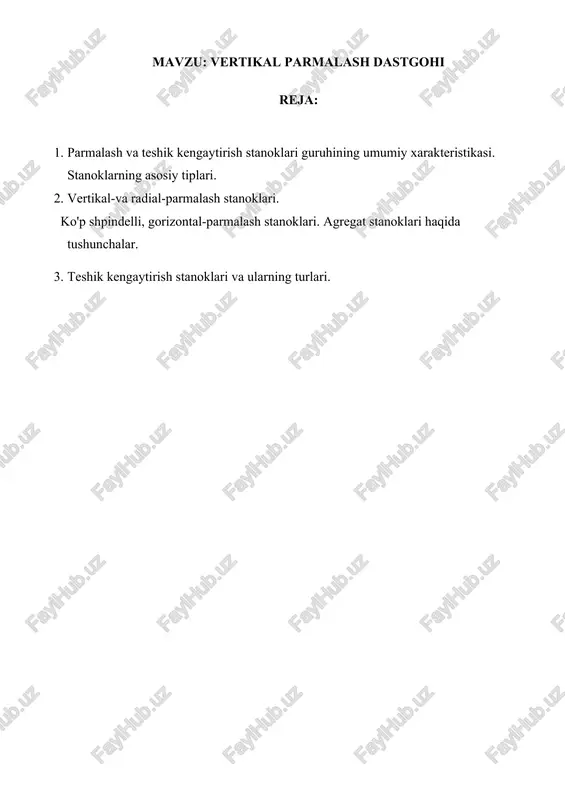

mavzu: vertikal parmalash dastgohi reja: 1. parmalash va teshik kengaytirish stanoklari guruhining umumiy xarakteristikasi. stanoklarning asosiy tiplari. 2. vertikal-va radial-parmalash stanoklari. ko'p shpindelli, gorizontal-parmalash stanoklari. agregat stanoklari haqida tushunchalar. 3. teshik kengaytirish stanoklari va ularning turlari. tayanch so'z va iboralar l.parmalash va teshik kengaytirish stanoklari guruhi. 2. vertikal-par-malash stanogi. 3. radial-parmalash stanogi. 4. teshik kengaytirish stanoklari. parmalash va teshik kengaytirish stanoklari guruhining umumiy xarakteristikasi umumiy tasnifbo'yicha metall kesuvchi stanoklarning 2-guruhiga parmalash va teshik kengaytirish stanoklari kiritilgan bo'lib, ular zago-tovkalardagi turli o'lcham va shakldagi teshiklarga ishlov berish uchun mo'ljallangan. bu guruh stanoklari barcha metall kesuvchi stanoklarning 20% ga yaqinini tashkil etadi. bu guruhga quyidagi tipdagi stanoklar kiradi (1 l.l-jadval): parmalash stanoklarida yaxlit materialda bir tomoni berk va ikkala tomoni ochiq teshiklarni ochish, mavjud teshiklarning diametrini par-malab kattalashtirish (rassverlivanie), teshiklarni yo'nib kattalash tirish va pritirka qilish, list ko'rinishidagi zagotovkalardan disklar qir-qib olish, teshiklarga zenkerlash, zenkovkalash, razvyortkalash, sek-ovkalash yordamida qo'shimcha ishlov berish, metchik …

2 / 13

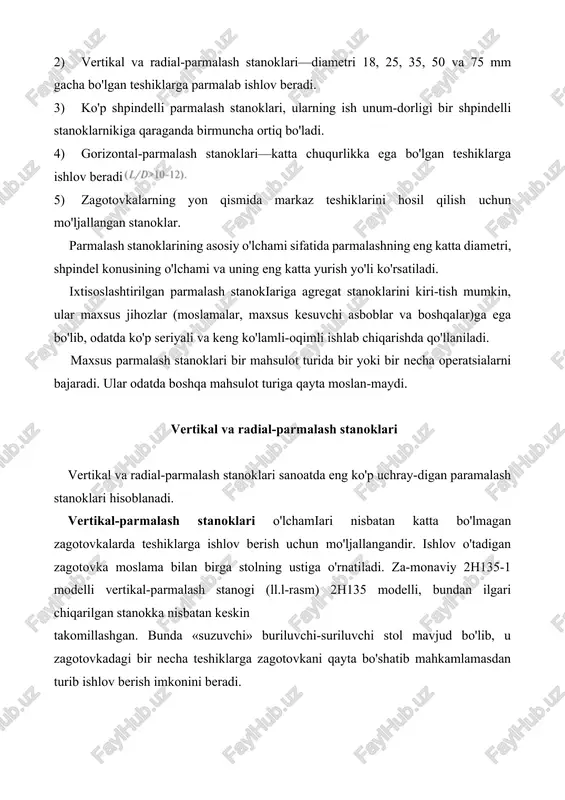

ndelli stanoklarnikiga qaraganda birmuncha ortiq bo'ladi. 4) gorizontal-parmalash stanoklari—katta chuqurlikka ega bo'lgan teshiklarga ishlov beradi 5) zagotovkalarning yon qismida markaz teshiklarini hosil qilish uchun mo'ljallangan stanoklar. parmalash stanoklarining asosiy o'lchami sifatida parmalashning eng katta diametri, shpindel konusining o'lchami va uning eng katta yurish yo'li ko'rsatiladi. ixtisoslashtirilgan parmalash stanokiariga agregat stanoklarini kiri-tish mumkin, ular maxsus jihozlar (moslamalar, maxsus kesuvchi asboblar va boshqalar)ga ega bo'lib, odatda ko'p seriyali va keng ko'lamli-oqimli ishlab chiqarishda qo'llaniladi. maxsus parmalash stanoklari bir mahsulot turida bir yoki bir necha operatsialarni bajaradi. ular odatda boshqa mahsulot turiga qayta moslan-maydi. vertikal va radial-parmalash stanoklari vertikal va radial-parmalash stanoklari sanoatda eng ko'p uchray-digan paramalash stanoklari hisoblanadi. vertikal-parmalash stanoklari o'lchamiari nisbatan katta bo'lmagan zagotovkalarda teshiklarga ishlov berish uchun mo'ljallangandir. ishlov o'tadigan zagotovka moslama bilan birga stolning ustiga o'rnatiladi. za-monaviy 2h135-1 modelli vertikal-parmalash stanogi (ll.l-rasm) 2h135 modelli, bundan ilgari chiqarilgan stanokka nisbatan keskin takomillashgan. bunda «suzuvchi» buriluvchi-suriluvchi stol mavjud bo'lib, u zagotovkadagi …

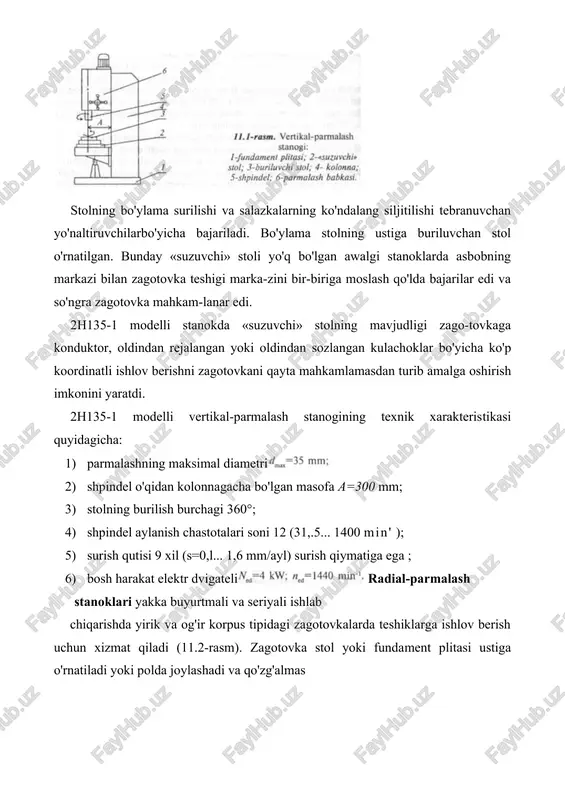

3 / 13

li ishlov berishni zagotovkani qayta mahkamlamasdan turib amalga oshirish imkonini yaratdi. 2h135-1 modelli vertikal-parmalash stanogining texnik xarakteristikasi quyidagicha: 1) parmalashning maksimal diametri 2) shpindel o'qidan kolonnagacha bo'lgan masofa a=300 mm; 3) stolning burilish burchagi 360°; 4) shpindel aylanish chastotalari soni 12 (31,.5... 1400 min' ); 5) surish qutisi 9 xil (s=0,l... 1,6 mm/ayl) surish qiymatiga ega ; 6) bosh harakat elektr dvigateli radial-parmalash stanoklari yakka buyurtmali va seriyali ishlab chiqarishda yirik va og'ir korpus tipidagi zagotovkalarda teshiklarga ishlov berish uchun xizmat qiladi (11.2-rasm). zagotovka stol yoki fundament plitasi ustiga o'rnatiladi yoki polda joylashadi va qo'zg'almas traversaga esa parmalash kallagi o'rnatilgan bo'lib, u traversa bo'yicha surila oladi va traversa hamda buriluvchan gilza bilan birga 360° ga burila oladi.holda qoladi. qo'zg'almas kolonnaga o'rnatilgan buriluvchan gilza-ning vertikai yo'naltiravchilari bo'yicha traversa harakatlanadi. kesuvchi asbob va zagotovka o'qlarini moslashtirish traversani burish va parmalash kallagini traversa bo'ylab surish orqali amalga oshiriladi. zamr bo'lgan koordinatalar o'rnatilgandan keyin …

4 / 13

557e, 2a557p-shpindel o'qidan kolonnagacha bo'lgan masofa (vilet shpindelya) 3150 mm gacha uzaytirilgan; 2a554f1 — avtomatik sikl va shpindelning raqamli indikatsiyasiga ega bo'lgan; 2554f2 — raqamli dastur bo'yicha boshqariladigan koordinat-parmalash stanogi. radial-parmalash stanoklaridan 2sh55 modelli stanok alohida o'rin tutadi. bu stanok ko'chma, buriluvchan parmalash kallagiga ega bo'lib, yirik gabaritli zagotovkalarning har xil tekisliklardajoylashgan teshik-lariga ishlov beradi. ko'p shpindelli gorizontal-parmalash stanoklari. agregat stanoklar haqida tushuncha ko'p shpindelli parmalash stanoklarining uch asosiy turi mav- jud. 1) shpindellari bir qatordajoylashib ketma-ket bir detaldagi har xil diametrli yoki bir teshikka turli asboblar bilan ishlov berishga mo'ljallangan stanoklar. masalan, 2, 3 yoki 4 shpindelli bir qatorli stol-plitali stanok 2n135ts; to'rt shpindelli stanoklardan biri 2h118-4 modeli bilan belgilanadi (11.3-rasm). 2) bir necha teshiklarni bir vaqtning o'zida ishlash uchun mo'ljallangan shpindellari almashinadigan, kolokol tipidagi parmalash kallagiga ega bo'lgan stanoklar, masalan, 2170m modelli stanok. 3) keng ko'lamli ishlab chiqarish uchun mo'ljallangan ko'p shpindelli agregat stanoklari. katta chuquriikka ega bo'lgan …

5 / 13

onasimon surish usuli bo'yicha ishlov beradi. asbob aylanma harakat (400-2100 min1) va sakkiz pog'onali surish harakati (40-780 mm/ayl) ga ega bo'ladi. stanok avtomatik ish siklida ishlaydi. 3) oc-401a modelli bir shpindelli vertikal-parmalash stanogi mm ii uzunligi 300 mm gacha bo'lgan teshiklarga ishlov beradi. 4) oc-402a modelli ikki shpindelli vertikal-parmalash stanogi hamli, uzunligi 300 mm gacha bo'lgan teshiklarga ishlov beradi. har bir shpindel mustaqil boshqariladi. stanok avtomatik ish siklida ishlaydi. stanok yirik seriyali va keng ko'lamli ishlab chiqarishda foydalaniladi. yuqorida keltirilgan stanoklar ixtisoslashgan parmalash stanoklariga mansubdir. parmalash uchun agregat stanoklari. agregat stanoklari normal-lashgan detallar va uzellardan yig'iladigan stanoklar bo'lib, ular yirik seriyali va keng ko'lamli ishlab chiqarishda parmalash, zenkerlash, razvyortkalash, ichki va tashqi yuzalarni yo'nish, rezba ochish kabi ope-ratsiyalarni bajarish uchun mo'ljallangan. ko'pincha ularda korpus tipi-dagi detallarga ishlov berilib, kesib ishlash jarayonida zagotovkalar qo'zg'almas bo'ladi. agregat stanoklarida kallaklar gorizontal, vertikal, qiya yoki kombinatsiyalashgan holda joylashishlari mumkin. harakat elektr dvigateldan (11.4-rasm) kuch …
