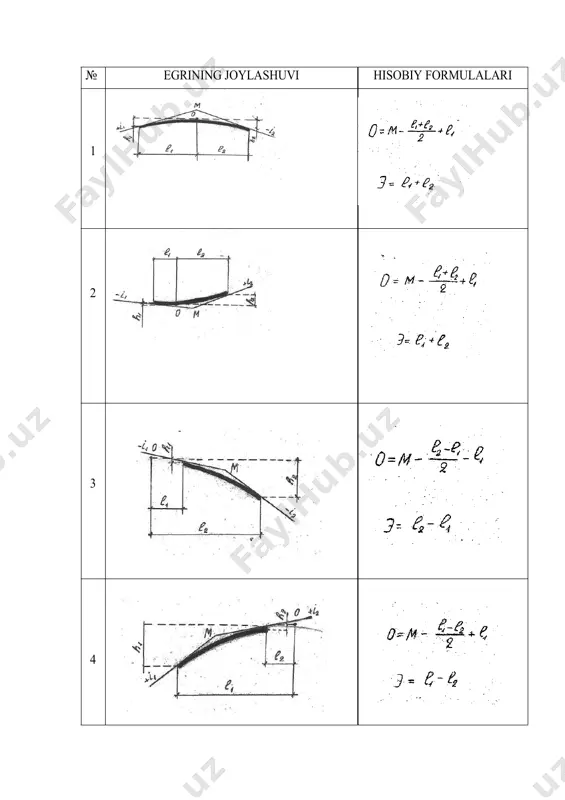

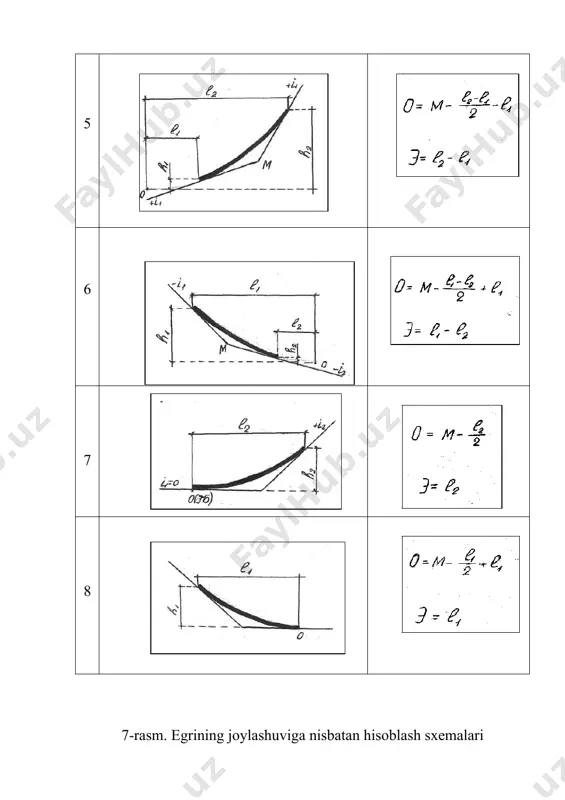

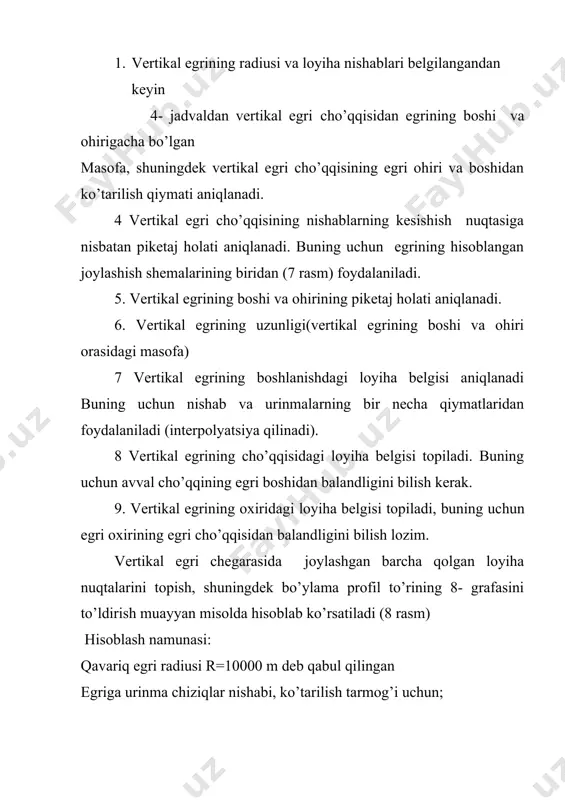

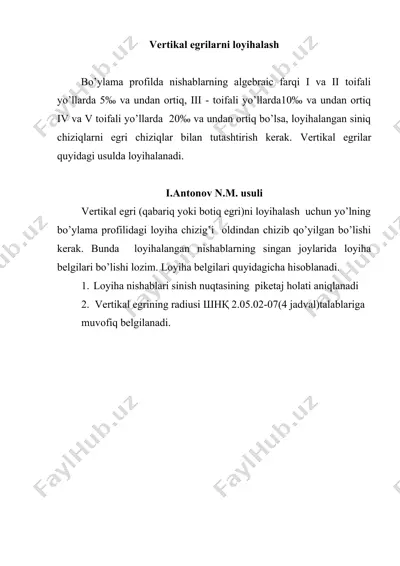

vertikal egrilarni loyihalash bo’ylama profilda nishablarning algebraic farqi i va ii toifali yo’llarda 5‰ va undan ortiq, iii - toifali yo’llarda10‰ va undan ortiq iv va v toifali yo’llarda 20‰ va undan ortiq bo’lsa, loyihalangan siniq chiziqlarni egri chiziqlar bilan tutashtirish kerak. vertikal egrilar quyidagi usulda loyihalanadi. i.antonov n.m. usuli vertikal egri (qabariq yoki botiq egri)ni loyihalash uchun yo’lning bo’ylama profilidagi loyiha chizig’i oldindan chizib qo’yilgan bo’lishi kerak. bunda loyihalangan nishablarning singan joylarida loyiha belgilari bo’lishi lozim. loyiha belgilari quyidagicha hisoblanadi. 1. loyiha nishablari sinish nuqtasining piketaj holati aniqlanadi 2. vertikal egrining radiusi шнқ 2.05.02-07(4 jadval)talablariga muvofiq belgilanadi. 5 6 7 8 7-rasm. egrining joylashuviga nisbatan hisoblash sxemalari 1. vertikal egrining radiusi va loyiha nishablari belgilangandan keyin 4- jadvaldan vertikal egri cho’qqisidan egrining boshi va ohirigacha bo’lgan masofa, shuningdek vertikal egri cho’qqisining egri ohiri va boshidan ko’tarilish qiymati aniqlanadi. 4 vertikal egri cho’qqisining nishablarning kesishish nuqtasiga nisbatan piketaj holati aniqlanadi. …

2 / 5

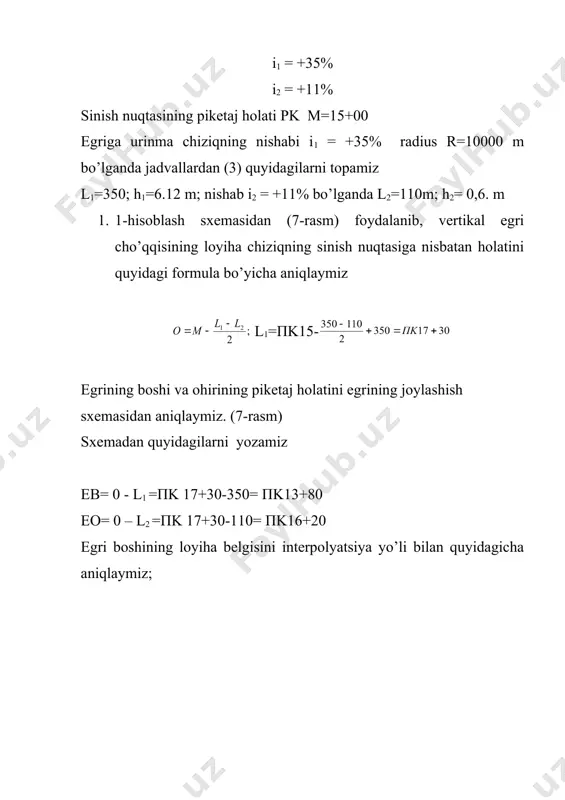

muayyan misolda hisoblab ko’rsatiladi (8 rasm) hisoblash namunasi: qavariq egri radiusi r=10000 m deb qabul qilingan egriga urinma chiziqlar nishabi, ko’tarilish tarmog’i uchun; i1 = +35% i2 = +11% sinish nuqtasining piketaj holati pk m=15+00 egriga urinma chiziqning nishabi i1 = +35% radius r=10000 m bo’lganda jadvallardan (3) quyidagilarni topamiz l1=350; h1=6.12 m; nishab i2 = +11% bo’lganda l2=110m; h2= 0,6. m 1. 1-hisoblash sxemasidan (7-rasm) foydalanib, vertikal egri cho’qqisining loyiha chiziqning sinish nuqtasiga nisbatan holatini quyidagi formula bo’yicha aniqlaymiz l1=пk15- egrining boshi va ohirining piketaj holatini egrining joylashish sxemasidan aniqlaymiz. (7-rasm) sxemadan quyidagilarni yozamiz eb= 0 - l1 =пk 17+30-350= пk13+80 eo= 0 – l2 =пk 17+30-110= пk16+20 egri boshining loyiha belgisini interpolyatsiya yo’li bilan quyidagicha aniqlaymiz; _1008201784.unknown _1328439215.unknown № egrining joylashuvi hisobiy formulalar i 1 2 3 4 ; 2 2 1 l l m o - - = 30 17 350 2 110 350 + = + …

3 / 5

4 / 5

5 / 5
