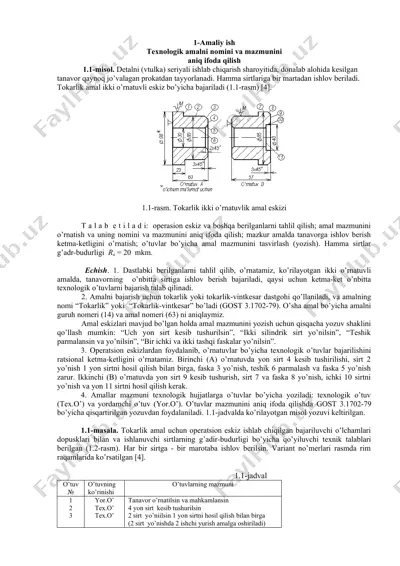

1 / 2

1-amaliy ish texnologik amalni nomini va mazmunini aniq ifoda qilish 1.1-misol. detalni (vtulka) seriyali ishlab chiqarish sharoyitida, donalab alohida kesilgan tanavor qaynoq jo’valagan prokatdan tayyorlanadi. hamma sirtlariga bir martadan ishlov beriladi. tokarlik amal ikki o’rnatuvli eskiz bo’yicha bajariladi (1.1-rasm) [4]. 1.1-rasm. tokarlik ikki o’rnatuvlik amal eskizi t a l a b e t i l a d i: operasion eskiz va boshqa berilganlarni tahlil qilish; amal mazmunini o’rnatish va uning nomini va mazmunini aniq ifoda qilish; mazkur amalda tanavorga ishlov berish ketma-ketligini o’rnatish; o’tuvlar bo’yicha amal mazmunini tasvirlash (yozish). hamma sirtlar g’adr-budurligi ra = 20 mkm. echish. 1. dastlabki berilganlarni tahlil qilib, o’rnatamiz, ko’rilayotgan ikki o’rnatuvli amalda, tanavorning o’nbitta sirtiga ishlov berish bajariladi, qaysi uchun ketma-ket o’nbitta texnologik o’tuvlarni bajarish talab qilinadi. 2. amalni bajarish uchun tokarlik yoki tokarlik-vintkesar dastgohi qo’llaniladi, va amalning nomi “tokarlik” yoki “tokarlik-vintkesar” bo’ladi (gost 3.1702-79). o’sha amal bo’yicha amalni guruh nomeri (14) va amal nomeri …

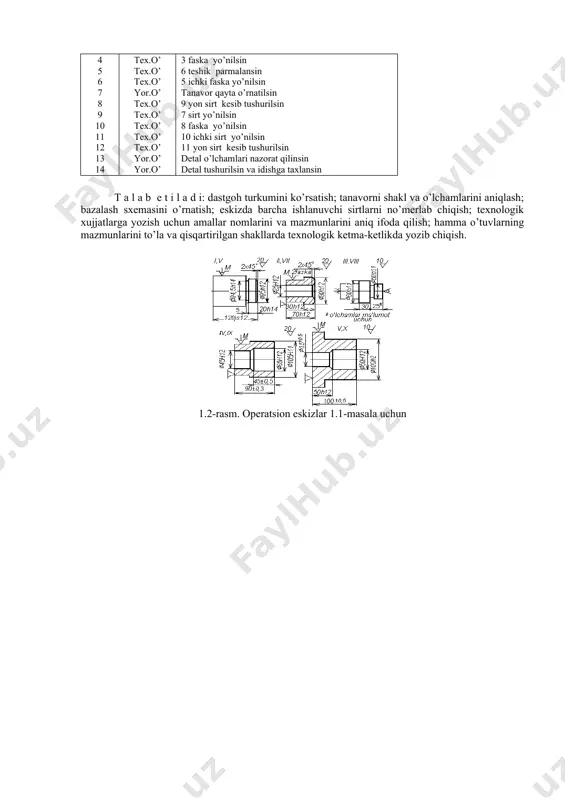

2 / 2

unini aniq ifoda qilishda gost 3.1702-79 bo’yicha qisqartirilgan yozuvdan foydalaniladi. 1.1-jadvalda ko’rilayotgan misol yozuvi keltirilgan. 1.1-masala. tokarlik amal uchun operatsion eskiz ishlab chiqilgan bajariluvchi o’lchamlari dopusklari bilan va ishlanuvchi sirtlarning g’adir-budurligi bo’yicha qo’yiluvchi texnik talablari berilgan (1.2-rasm). har bir sirtga - bir marotaba ishlov berilsin. variant no’merlari rasmda rim raqamlarida ko’rsatilgan [4]. 1.1-jadval o’tuv № o’tuvning ko’rinishi o’tuvlarning mazmuni 1 2 3 4 5 6 7 8 9 10 11 12 13 14 yor.o’ tex.o’ tex.o’ tex.o’ tex.o’ tex.o’ yor.o’ tex.o’ tex.o’ tex.o’ tex.o’ tex.o’ yor.o’ yor.o’ tanavor o’rnatilsin va mahkamlansin 4 yon sirt kesib tushurilsin 2 sirt yo’niilsin 1 yon sirtni hosil qilish bilan birga (2 sirt yo’nishda 2 ishchi yurish amalga oshiriladi) 3 faska yo’nilsin 6 teshik parmalansin 5 ichki faska yo’nilsin tanavor qayta o’rnatilsin 9 yon sirt kesib tushurilsin 7 sirt yo’nilsin 8 faska yo’nilsin 10 ichki sirt yo’nilsin 11 yon sirt kesib tushurilsin detal o’lchamlari nazorat …
