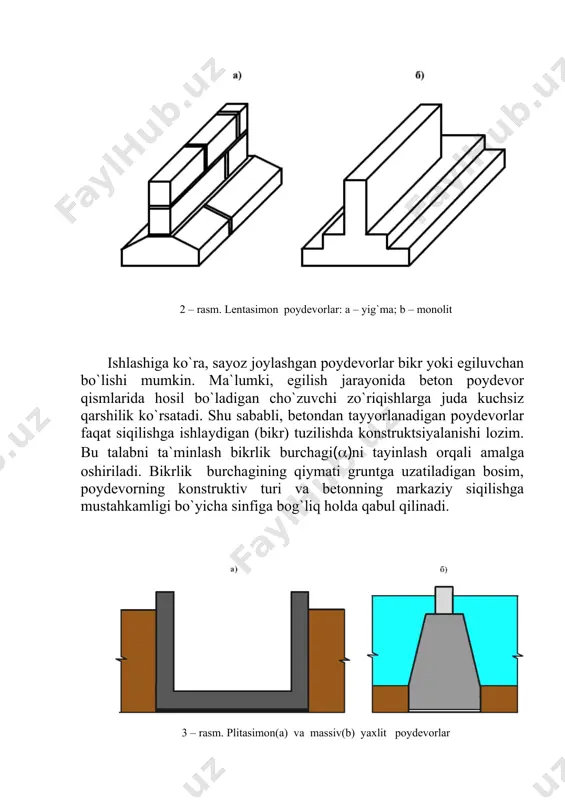

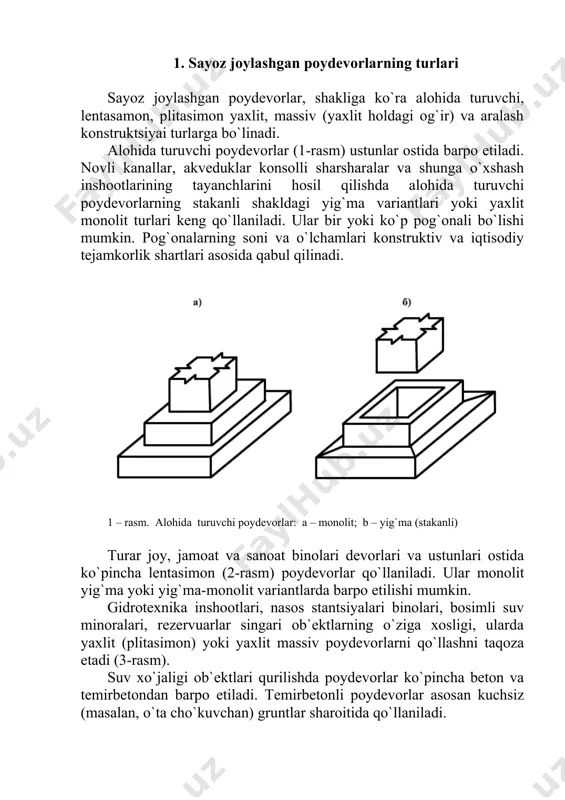

1404212249_51963.doc а sayoz joylashgan poydevorlar sayoz joylashgan poydevorlar reja: 1.sayoz joylashgan poydevorlarning turlari 2.poydevor tovoni o`lchamlarini aniqlash 3.nomarkaziy yuklangan poydevorlarni ustivorlikka tekshirish 4.sayoz joylashgan poydevor cho`kishini qatlamlab yigish usulida aniqlash 1. sayoz joylashgan poydevorlarning turlari sayoz joylashgan poydevorlar, shakliga ko`ra alohida turuvchi, lentasamon, plitasimon yaxlit, massiv (yaxlit holdagi og`ir) va aralash konstruktsiyai turlarga bo`linadi. alohida turuvchi poydevorlar (1-rasm) ustunlar ostida barpo etiladi. novli kanallar, akveduklar konsolli sharsharalar va shunga o`xshash inshootlarining tayanchlarini hosil qilishda alohida turuvchi poydevorlarning stakanli shakldagi yig`ma variantlari yoki yaxlit monolit turlari keng qo`llaniladi. ular bir yoki ko`p pog`onali bo`lishi mumkin. pog`onalarning soni va o`lchamlari konstruktiv va iqtisodiy tejamkorlik shartlari asosida qabul qilinadi. 1 – rasm. alohida turuvchi poydevorlar: a – monolit; b – yig`ma (stakanli) turar joy, jamoat va sanoat binolari devorlari va ustunlari ostida ko`pincha lentasimon (2-rasm) poydevorlar qo`llaniladi. ular monolit yig`ma yoki yig`ma-monolit variantlarda barpo etilishi mumkin. gidrotexnika inshootlari, nasos stantsiyalari binolari, bosimli suv …

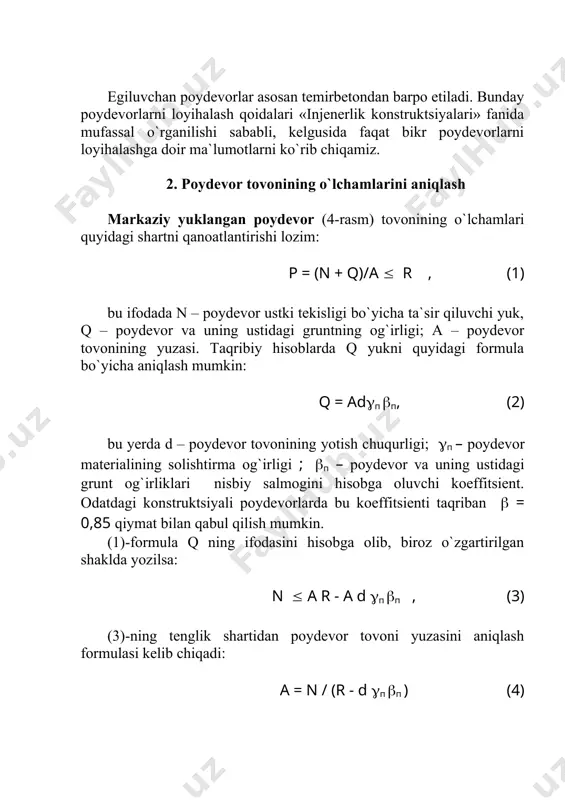

siqilishga ishlaydigan (bikr) tuzilishda konstruktsiyalanishi lozim. bu talabni ta`minlash bikrlik burchagi(()ni tayinlash orqali amalga oshiriladi. bikrlik burchagining qiymati gruntga uzatiladigan bosim, poydevorning konstruktiv turi va betonning markaziy siqilishga mustahkamligi bo`yicha sinfiga bog`liq holda qabul qilinadi. 3 – rasm. plitasimon(a) va massiv(b) yaxlit poydevorlar egiluvchan poydevorlar asosan temirbetondan barpo etiladi. bunday poydevorlarni loyihalash qoidalari «injenerlik konstruktsiyalari» fanida mufassal o`rganilishi sababli, kelgusida faqat bikr poydevorlarni loyihalashga doir ma`lumotlarni ko`rib chiqamiz. 2. poydevor tovonining o`lchamlarini aniqlash markaziy yuklangan poydevor (4-rasm) tovonining o`lchamlari quyidagi shartni qanoatlantirishi lozim: p = (n + q)/a ( r , (1) bu ifodada n – poydevor ustki tekisligi bo`yicha ta`sir qiluvchi yuk, q – poydevor va uning ustidagi gruntning og`irligi; a – poydevor tovonining yuzasi. taqribiy hisoblarda q yukni quyidagi formula bo`yicha aniqlash mumkin: q = ad(п (п, (2) bu yerda d – poydevor tovonining yotish chuqurligi; (п – poydevor materialining solishtirma og`irligi ; (п – poydevor va uning …

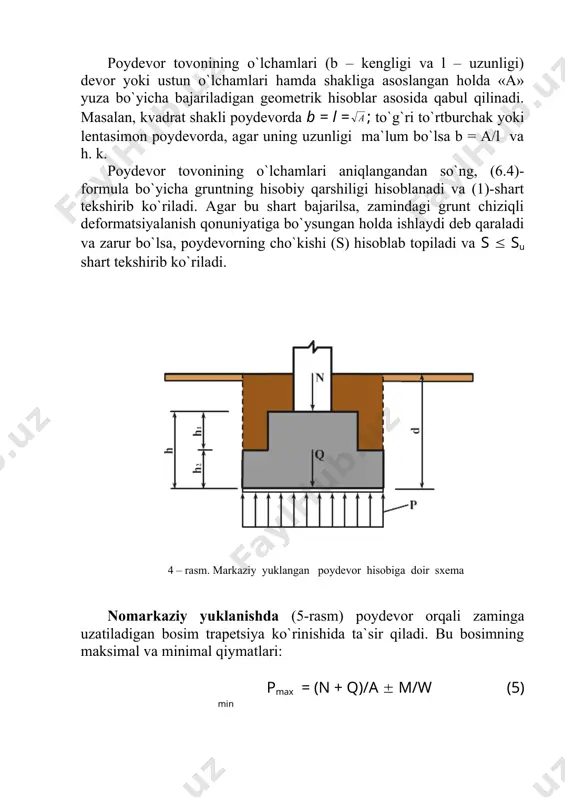

icha gruntning hisobiy qarshiligi hisoblanadi va (1)-shart tekshirib ko`riladi. agar bu shart bajarilsa, zamindagi grunt chiziqli deformatsiyalanish qonuniyatiga bo`ysungan holda ishlaydi deb qaraladi va zarur bo`lsa, poydevorning cho`kishi (s) hisoblab topiladi va s ( su shart tekshirib ko`riladi. 4 – rasm. markaziy yuklangan poydevor hisobiga doir sxema nomarkaziy yuklanishda (5-rasm) poydevor orqali zaminga uzatiladigan bosim trapetsiya ko`rinishida ta`sir qiladi. bu bosimning maksimal va minimal qiymatlari: pmax = (n + q)/a ( m/w (5) min 5 – rasm. nomarkaziy yuklangan poydevorning hisobiy sxemasi zamindagi gruntda haddan ko`p plastik deformatsiyalar sodir bo`lishi hamda poydevor kam yuklangan qismining zamindan uzilishini oldini olish uchun quyidagi shartlar ta`minlanishi lozim: pmax ( 1,2 r; p ( r; pmin/pmax > 0 . (6) agar pmax/p b/6) bo`lsa, zamindagi grunt o`ta notekis yuklangan deb qaraladi. bunday holda, poydevor tovonining og`irlik markazini siquvchi kuch ta`sir chizig`i tomonga (kuch yelkasi е ga yaqin qiymat bilan) siljitish, ya`ni poydevorni devor yoki …

i bo`yicha sinfiga bog`liq). 4. sayoz joylashgan poydevor cho`kishini qatlamlab yig`ish usulida aniqlash cho`kish poydevor zaminidagi gruntlarning siqilishi hisobiga sodir bo`ladi. cho`kish miqdori (s) ni aniqlash odatda grafoanalitik usulda quyidagi tartibda bajariladi. 1.poydevor tasviri grunt qatlamlari bilan birgalikda 1:50 yoki 1:100 masshtabda millimetrli qog`ozga tushiriladi (6-rasm). 2.poydevor tovoni sathidagi zichlovchi bosim qiymati hisoblanadi: pз = p - d ( . (9) 3.chuqurlik oshgan sayin kamayib boruvchi qo`shimcha kuchlanishlar qiymatlari aniqlanadi: (zp = крз , (10) bu yerda k – nisbiy chuqurlik m = 2z/b va poydevor tomonlarining nisbati n = l/b ga bog`liq holda qabul qilinadigan koeffitsient. (zp ning qiymatlarini jadval ko`rinishida hisoblash ancha o`ng`ay. 6- rasm. poydevor cho`kishi miqdorini aniqlashga doir hisobiy sxema 4.poydevor o`qining o`ng tarafida tanlangan masshtabda (zp epyurasi quriladi. 5.gruntlarning xususiy og`irligi ta`siridagi tabiiy bosimning besh baravar kamaytirilgan qiymatlari hisoblanadi. 6. 0,2 (zg epyurasi (zp uchun tanlangan masshtabda poydevor o`qining o`ng tarafiga chiziladi. 0,2 (zg va …

999. 3.karimov i.a. o`zbekiston xx1 asr bo`sag`asida: xavfsizlikka tahdid, barqarorlik shartlari va taraqqiyot kafolatlari. – t., o`zbekiston, 199 4.qmq 2.02.01-98. bino va inshootlar zaminlari. – toshkent, 1999. 5.qmq 2.01.07-9 yuklar va ta`sirlar. – toshkent, 1998. 6.frolov n.n. proektirovanie osnovaniy i fundamentov gidromeliorativnx soorujeniy. m.: kolos, 1985. silkin a.m., frolov n.n. osnovaniya i fundament. m.: kolos, 198 8.tsitovich n.a. mexanika gruntov. m.: stroyizdat, 1983. 9.rasulov x.z. gruntlar mexanikasi, zamin va poydevorlar. t.: o`qituvchi, 1993. 10.ashrabov a.a., zaytsev yu.v. qurilish konstruktsiyalari. t.: o`qituvchi, 1988. 11.dalmatov b.i. mexanika gruntov, osnovaniya i fundament. m.: stroyizdat, 1986. 12.pesikov ye.s. proektirovanie fundamentov gidrotexnicheskix soorujeniy. t.: tiiimsx, 1989. 13.gidrotexnicheskie soorujeniya. - http: //www. vozrojderie. ru/gidroteh. htm. 14.gidrotexnicheskie soorujeniya. – stroitelstvo.-http: //vesi. ru/map/ts/ts. 20ya nnps. htm _1246830780.unknown
