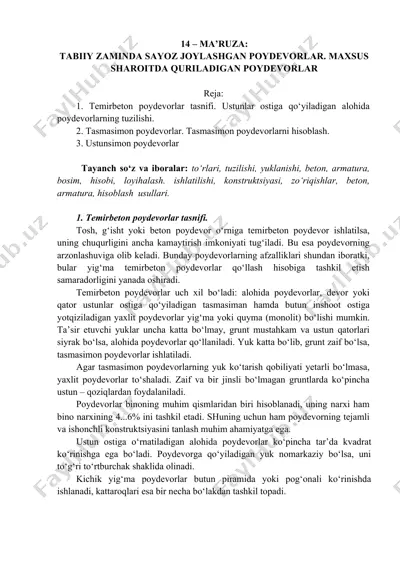

14 – ma’ruza: tabiiy zaminda sayoz joylashgan poydevorlar. maxsus sharoitda quriladigan poydevorlar reja: 1. temirbeton poydevorlar tasnifi. ustunlar ostiga qo‘yiladigan alohida poydevorlarning tuzilishi. 2. tasmasimon poydevorlar. tasmasimon poydevorlarni hisoblash. 3. ustunsimon poydevorlar tayanch so‘z va iboralar: to‘rlari, tuzilishi, yuklanishi, beton, armatura, bosim, hisobi, loyihalash. ishlatilishi, konstruktsiyasi, zo‘riqishlar, beton, armatura, hisoblash usullari. 1. temirbeton poydevorlar tasnifi. tosh, g‘isht yoki beton poydevor o‘rniga temirbeton poydevor ishlatilsa, uning chuqurligini ancha kamaytirish imkoniyati tug‘iladi. bu esa poydevorning arzonlashuviga olib keladi. bunday poydevorlarning afzalliklari shundan iboratki, bular yig‘ma temirbeton poydevorlar qo‘llash hisobiga tashkil etish samaradorligini yanada oshiradi. temirbeton poydevorlar uch xil bo‘ladi: alohida poydevorlar, devor yoki qator ustunlar ostiga qo‘yiladigan tasmasiman hamda butun inshoot ostiga yotqiziladigan yaxlit poydevorlar yig‘ma yoki quyma (monolit) bo‘lishi mumkin. ta’sir etuvchi yuklar uncha katta bo‘lmay, grunt mustahkam va ustun qatorlari siyrak bo‘lsa, alohida poydevorlar qo‘llaniladi. yuk katta bo‘lib, grunt zaif bo‘lsa, tasmasimon poydevorlar ishlatiladi. agar tasmasimon poydevorlarning yuk ko‘tarish qobiliyati …

2 / 9

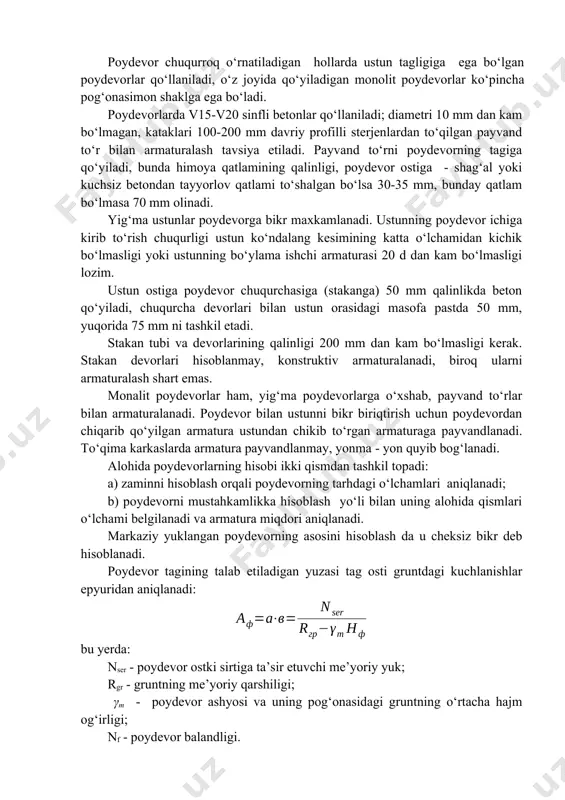

ydevor chuqurroq o‘rnatiladigan hollarda ustun tagligiga ega bo‘lgan poydevorlar qo‘llaniladi, o‘z joyida qo‘yiladigan monolit poydevorlar ko‘pincha pog‘onasimon shaklga ega bo‘ladi. poydevorlarda v15-v20 sinfli betonlar qo‘llaniladi; diametri 10 mm dan kam bo‘lmagan, kataklari 100-200 mm davriy profilli sterjenlardan to‘qilgan payvand to‘r bilan armaturalash tavsiya etiladi. payvand to‘rni poydevorning tagiga qo‘yiladi, bunda himoya qatlamining qalinligi, poydevor ostiga - shag‘al yoki kuchsiz betondan tayyorlov qatlami to‘shalgan bo‘lsa 30-35 mm, bunday qatlam bo‘lmasa 70 mm olinadi. yig‘ma ustunlar poydevorga bikr maxkamlanadi. ustunning poydevor ichiga kirib to‘rish chuqurligi ustun ko‘ndalang kesimining katta o‘lchamidan kichik bo‘lmasligi yoki ustunning bo‘ylama ishchi armaturasi 20 d dan kam bo‘lmasligi lozim. ustun ostiga poydevor chuqurchasiga (stakanga) 50 mm qalinlikda beton qo‘yiladi, chuqurcha devorlari bilan ustun orasidagi masofa pastda 50 mm, yuqorida 75 mm ni tashkil etadi. stakan tubi va devorlarining qalinligi 200 mm dan kam bo‘lmasligi kerak. stakan devorlari hisoblanmay, konstruktiv armaturalanadi, biroq ularni armaturalash shart emas. monalit poydevorlar ham, …

3 / 9

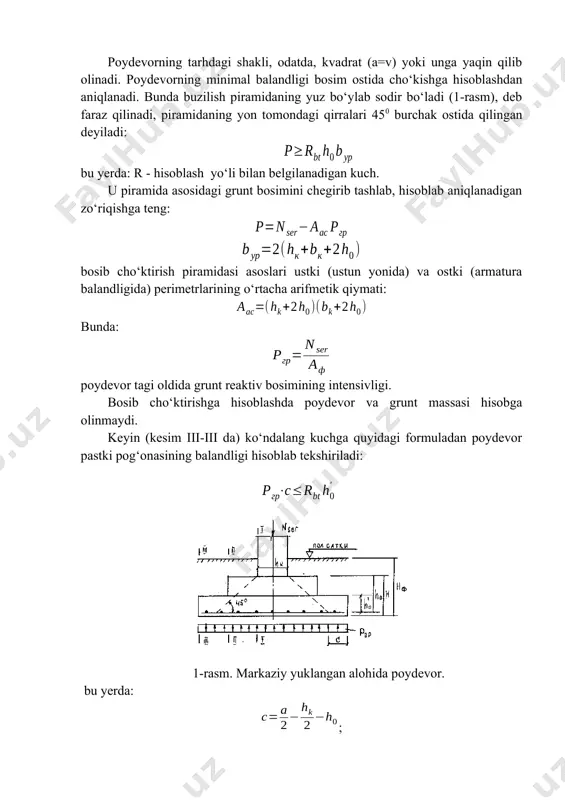

tning me’yoriy qarshiligi; γm - poydevor ashyosi va uning pog‘onasidagi gruntning o‘rtacha hajm og‘irligi; nf - poydevor balandligi. poydevorning tarhdagi shakli, odatda, kvadrat (a=v) yoki unga yaqin qilib olinadi. poydevorning minimal balandligi bosim ostida cho‘kishga hisoblashdan aniqlanadi. bunda buzilish piramidaning yuz bo‘ylab sodir bo‘ladi (1-rasm), deb faraz qilinadi, piramidaning yon tomondagi qirralari 450 burchak ostida qilingan deyiladi: bu yerda: r - hisoblash yo‘li bilan belgilanadigan kuch. u piramida asosidagi grunt bosimini chegirib tashlab, hisoblab aniqlanadigan zo‘riqishga teng: bosib cho‘ktirish piramidasi asoslari ustki (ustun yonida) va ostki (armatura balandligida) perimetrlarining o‘rtacha arifmetik qiymati: bunda: poydevor tagi oldida grunt reaktiv bosimining intensivligi. bosib cho‘ktirishga hisoblashda poydevor va grunt massasi hisobga olinmaydi. keyin (kesim iii-iii da) ko‘ndalang kuchga quyidagi formuladan poydevor pastki pog‘onasining balandligi hisoblab tekshiriladi: 1-rasm. markaziy yuklangan alohida poydevor. bu yerda: ; h0/ bilan h0 - pastki pog‘ona va poydevor hamma qismining ish balandligi. i-i, ii-ii kesimni eguvchi momentga hisoblash dan …

4 / 9

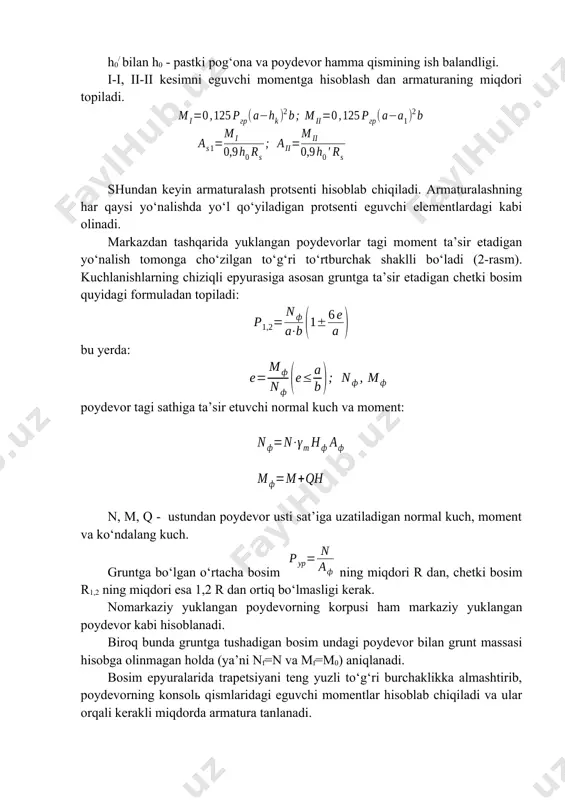

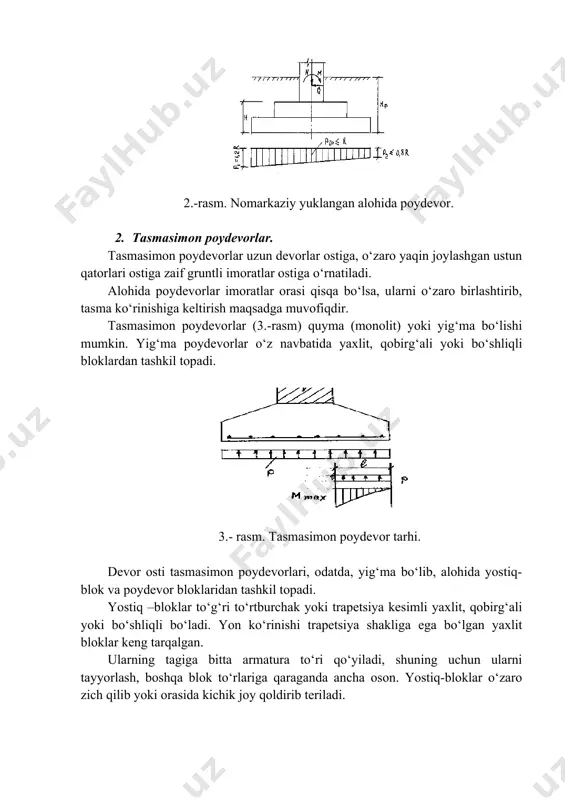

ydevor kabi hisoblanadi. biroq bunda gruntga tushadigan bosim undagi poydevor bilan grunt massasi hisobga olinmagan holda (ya’ni nf=n va mf=m0) aniqlanadi. bosim epyuralarida trapetsiyani teng yuzli to‘g‘ri burchaklikka almashtirib, poydevorning konsolь qismlaridagi eguvchi momentlar hisoblab chiqiladi va ular orqali kerakli miqdorda armatura tanlanadi. 2.-rasm. nomarkaziy yuklangan alohida poydevor. 2. tasmasimon poydevorlar. tasmasimon poydevorlar uzun devorlar ostiga, o‘zaro yaqin joylashgan ustun qatorlari ostiga zaif gruntli imoratlar ostiga o‘rnatiladi. alohida poydevorlar imoratlar orasi qisqa bo‘lsa, ularni o‘zaro birlashtirib, tasma ko‘rinishiga keltirish maqsadga muvofiqdir. tasmasimon poydevorlar (3.-rasm) quyma (monolit) yoki yig‘ma bo‘lishi mumkin. yig‘ma poydevorlar o‘z navbatida yaxlit, qobirg‘ali yoki bo‘shliqli bloklardan tashkil topadi. 3.- rasm. tasmasimon poydevor tarhi. devor osti tasmasimon poydevorlari, odatda, yig‘ma bo‘lib, alohida yostiq-blok va poydevor bloklaridan tashkil topadi. yostiq –bloklar to‘g‘ri to‘rtburchak yoki trapetsiya kesimli yaxlit, qobirg‘ali yoki bo‘shliqli bo‘ladi. yon ko‘rinishi trapetsiya shakliga ega bo‘lgan yaxlit bloklar keng tarqalgan. ularning tagiga bitta armatura to‘ri qo‘yiladi, shuning uchun …

5 / 9

ta bo‘lsa, hisoblarda uni mutloq qattiq jism deb qarash mumkin, chunki konstruktsiya deformatsiyasi zamin deformatsiyasiga qaraganda ancha kichik bo‘ladi. bunday poydevorlar ostida bosimning tarqalishini chiziqli deb olish mumkin. umuman tasmasimon poydevorlar bikr va egiluvchan bo‘ladi. mutloq bikr tasmasimon poydevor statik noaniq balka sifatida hisoblanadi, balkaga yuqoridan ustun yuklari, pastdan esa gruntning reaktiv qarshiligi ta’sir etadi. tasmasi uzun ustunlar orasidagi masofa katta bo‘lgan poydevorlar egiluvchan poydevorlarga kiradi, chunki ularning ko‘chishi zamin ko‘chishlariga yaqin bo‘ladi. egiluvchan temirbeton poydevorlar elastik zaminda yotuvchi balkalar sifatida hisoblanadi, bunday balka hisobida quyidagi ikki usul keng tarqalgan: bulardan birida, vinkler faraziga ko‘ra, biror nuqtaning cho‘kishi shu nuqtaga qo‘yilgan bosimga to‘g‘ri mutanosib bo‘lib, boshqa nuqtalarning cho‘kishiga boьliq emas, deb qaraladi. ikkinchi usulga ko‘ra grunt bir jinsli elastik jism deb qaraladi. bunday zamin elastik yarim fazo deb ataladi. 3. ustunsimon poydevorlar alohida turuvchi ustunlar orasidagi masofa poydevor tagligining o‘lchamlaridan katta bo‘lgan hollarda qo‘llaniladi; bu esa yuklar qiymati va gruntning …
