1 / 29

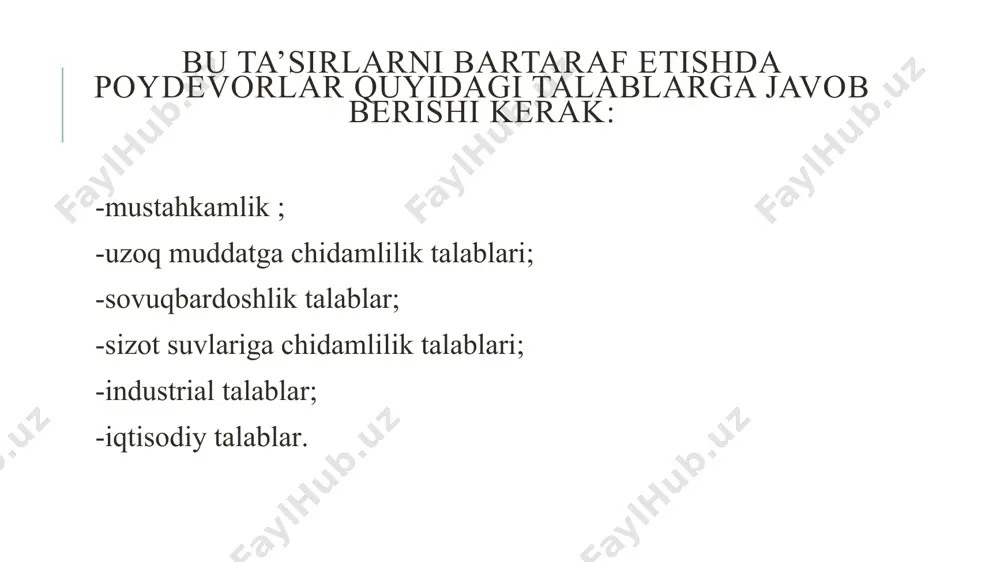

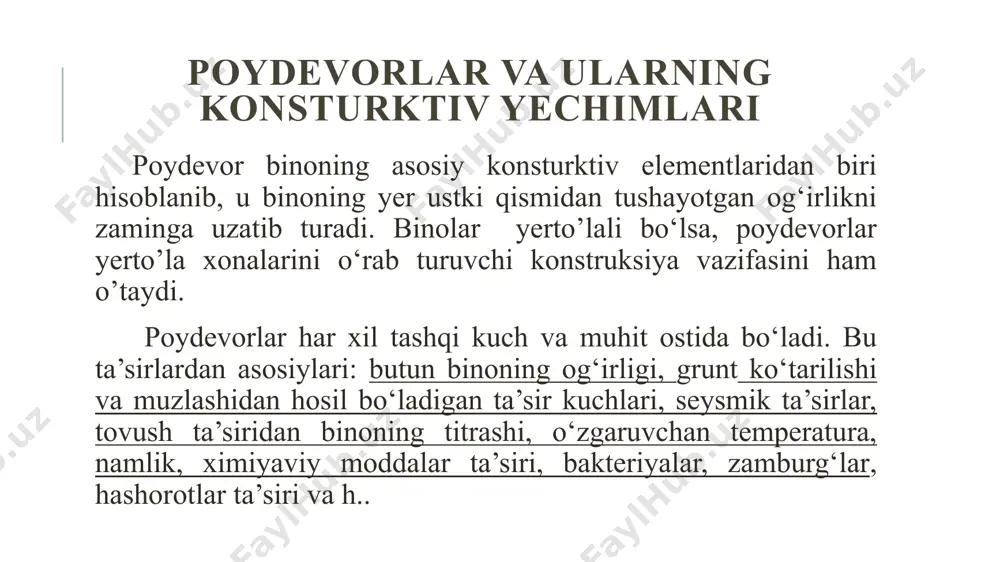

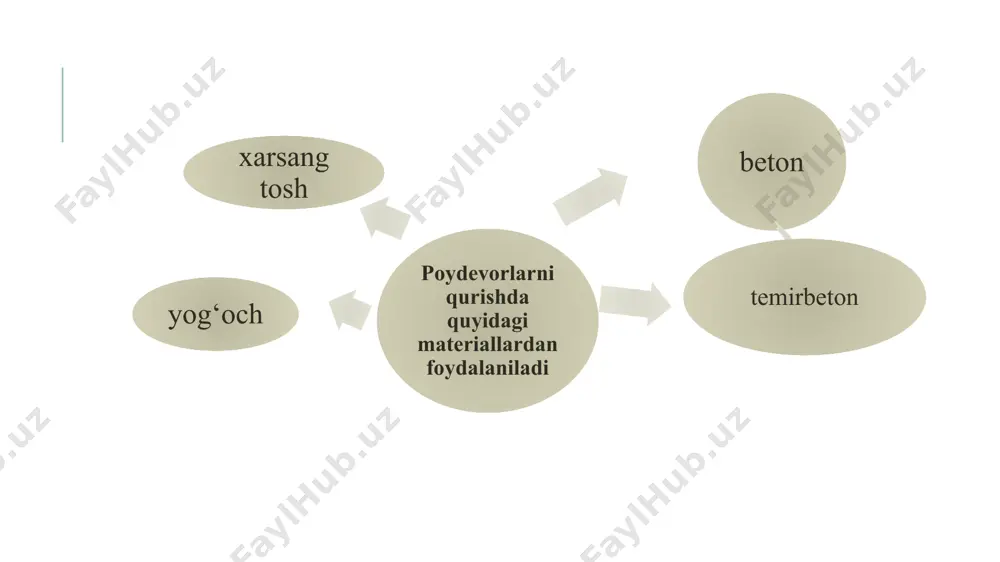

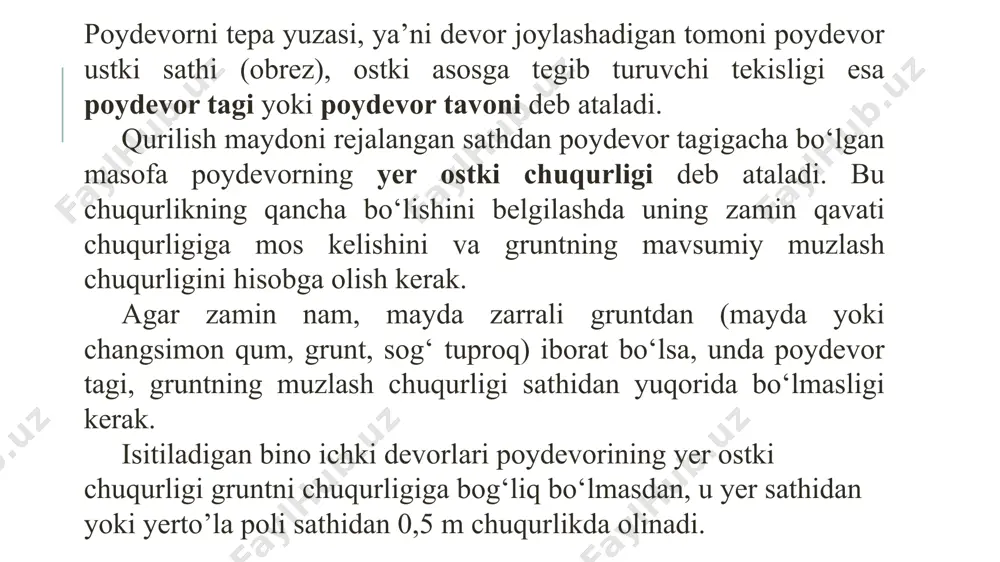

mavzu: zamin va poydevorlar mavzu: zamin va poydevorlar. reja: 1. poydevorlar va ularga qo’yiladigan talablar. 2. tasmasimon poydevorlar. 3. alohida turuvchi poydevorlar. poydevorlar va ularning konsturktiv yechimlari poydevor binoning asosiy konsturktiv elementlaridan biri hisoblanib, u binoning yer ustki qismidan tushayotgan og‘irlikni zaminga uzatib turadi. binolar yerto’lali bo‘lsa, poydevorlar yerto’la xonalarini o‘rab turuvchi konstruksiya vazifasini ham o’taydi. poydevorlar har xil tashqi kuch va muhit ostida bo‘ladi. bu ta’sirlardan asosiylari: butun binoning og‘irligi, grunt ko‘tarilishi va muzlashidan hosil bo‘ladigan ta’sir kuchlari, seysmik ta’sirlar, tovush ta’siridan binoning titrashi, o‘zgaruvchan temperatura, namlik, ximiyaviy moddalar ta’siri, bakteriyalar, zamburg‘lar, hashorotlar ta’siri va h.. bu ta’sirlarni bartaraf etishda poydevorlar quyidagi talablarga javob berishi kerak: -mustahkamlik ; -uzoq muddatga chidamlilik talablari; -sovuqbardoshlik talablar; -sizot suvlariga chidamlilik talablari; -industrial talablar; -iqtisodiy talablar. poydevorlarni qurishda quyidagi materiallardan foydalaniladi beton temirbeton yog‘och xarsang tosh poydevorni tepa yuzasi, ya’ni devor joylashadigan tomoni poydevor ustki sathi (obrez), ostki asosga tegib turuvchi tekisligi esa …

2 / 29

devorlarda tabiiy xarsang tosh, xarsang tosh beton, beton ishlatiladi. egiluvchan poydevorlarda asosan temirbeton ishlatiladi. tasmasimon poydevorlar balandligi 12 qavatgacha bo‘lgan karkassiz sxemali turar-joy binolarida keng ko‘lamda qo‘llaniladi. tasmasimon poydevorlar ko‘rinishi va profiliga ko‘ra ko‘pgina hollarda to‘g‘ri burchak shaklida bo‘ladi. kengligi poydevor materialiga bog‘liq bo‘lib, devorning kengligidan ikki tomonga 50-150 mm gacha chiqariladi. poydevor plani va kesimidagi ko’rinishi, hamda o’lchamlari shunday tanlanishi kerakki, bunda bosim kuchi zaminga bir tekisda taqsimlanadigan bo‘lishi kerak. poydevorlarning ko’rinishi va o’lchamlari uning materialiga, binoga tushayotgan yuk miqdoriga, grunt sifatiga, yer osti suvlari, gruntning muzlash chuqurligi va iqlim sharoitiga bog‘liq bo‘ladi. poydevorning yuk ko‘tarish qobilyatini oshirish va binodan tushayotgan kuch bosimini gruntqa tekis o‘tkazish maqsadida poydevor tag qismi kengaytirilib, trapetsiya shakliga keltiriladi. trapetsiya yon tomonining og’ish burchagi zaminda bino og’irligidan hosil bo‘ladigan bosimning tarqalish burchagiga to‘g’ri keladi. xarsang tosh va xarsang toshbeton poydevorlar uchun bu burchak 27 dan 330 gacha, beton poydevorlarda esa 45 gradusga teng. ammo …

3 / 29

50% gacha qo‘shib yuboriladi. xarsang tosh va xarsang toshbeton poydevorlar qurish ko‘p mehnat talab qilishi sababli, iqtisodiy jihatdan nomaqbul, u tosh material ko‘p bo‘lgan joylardagina qo‘llaniladi. iqtisodiy hamda mehnat sarfi jihatidan ancha qulay bo‘lgan tasmasimon yig‘ma beton va temirbeton poydevorlar zavodlarda tayyorlangan poydevor elementlaridan teriladi va ularni har qanday ob-havo sharoitida ham o‘rnatish mumkin. tasmasimon yig‘ma poydevorlar poydevor yostiq blokdan (qalinligi 300 va 400 mm, eni 1000 dan 2800 mm gacha, uzunligi 1180 mm dan 2390 mm gacha) hamda poydevor devori blokidan (eni 300, 400, 500 va 600 mm, balandligi 580 va uzunligi 780 va 2380 mm) iborat bo‘ladi. poydevor yostiq bloklar qumli zaminlarda to‘g‘ridan-to‘g‘ri zaminga, boshqa hollarda esa shibbalab oldindan mustahkamlangan (qalinligi 100-150 mm qilib to‘kilgan shag‘al-qum) asosga o‘rnatiladi. poydevor bloklari “0-6-12” kabi markalanib, bu yerda 6 soni poydevor eni, 12 esa poydevor uzunligini (dm da) ifodalaydi. yerto’la devori bloklari yaxlit (sb) va ichki kovakli (pb) qilib ishlab chiqariladi. …

4 / 29

evor plitasi; e – poydevor bloklari (kovaklarning bir tomoni berk) alohida turuvchi ustunli poydevor konstruksiyalari zavodlarda tayyorlangan trapetsiyasimon temirbeton yostiq (plita hamda stakan tipidagi ustun osti poydevor bloki) dan iborat bo‘ladi yoki uni g‘ishtdan, xarsang tosh-betondan ham terish mumkin yengillashtirilgan tasmasimon yig‘ma poydevorlarning konsturktiv yechimlari: a – tasmasimon poydevor; b – uzlukli poydevor plitasi; v – tirgovichsiz (raskossiz) temirbeton fermalar; 1 – poydevorning yostiq plitasi; 2 – poydevor devori bloki; 3 – va 4 – suvdan izolatsiya qatlami; 5 – ferma panel; 6 – poydevor plitasi; 7 – sokol paneli; 8 – ora yopma plitasi yaxlit poydevorlar zamin grunti bo’sh, bino og‘irligidan tushayotgan bosim normada ko‘rsatilganidan katta bo‘lgan hollarda quriladi(rasm). bunday beton yoki temirbeton poydevorlar binoning ostki yuzasiga teng qilib olinadi va unga tushayotgan yuk zamin yuzasi bo‘yicha baravar taqsimlanishi hamda uni bikrligini oshirish maqsadida poydevor plitasida bir-birini kesib o‘tgan qovurg‘alar chiqariladi. qovurg‘alar pastga yoki yuqoriga qaratilgan bo‘lishi mumkin. qovurg’alar …

5 / 29

poydevor qurish ham texnik, ham iqtisodiy jihatdan muvofiq bo‘lmagan paytda ishlatiladi (rasm). qoziqli poydevorlarning asosiy elementlari zaminga qoqib kiritiladigan qoziq, yig‘ma kallaklar va rostverk to‘sinidan iborat bo‘ladi. qoziqlar temirbeton, beton, yog‘och va metall kabi materiallardan tayyorlanadi. ularni yerga gurzilar yordamida qoqib yoki burab kiritiladi, oldindan burug‘langan quduqlarga beton quyish yordamida ham hosil qilinadi. qoziqli poydevorlar: а - “ustin” qoziq; b – “osma” qoziq; v – quyib tayyorlangan qoziq; 1 – qoziq; 2 – quyma yoki yig‘ma rostverk; i – sochiluvchan grunt; ii – balchiqli grunt; iii – gilli qum; iv – suvga to’yingan grunt qatlami; v – loyqa gilli-qum qoziqlarni qoqishda maxsus kopyorlar (to‘qmoq)dan, titratib bosib kiritadigan mashinalardan foydalaniladi. qoziqlar to‘g‘ri burchakli (250x300 mm), kvadrat (250x250 mm), (400x400 mm) yoki doira (400-700 mm) shaklida, uzunligi esa 3-6 m gacha bo‘lishi mumkin. bitum yoki qatron surtilgan yog‘och qoziqni namlik va temperatura kam o‘zgaradigan sharoitda ishlatish mumkin. quyib tayyorlanadigan qoziqlar oldindan burg‘ilangan …
