1 / 26

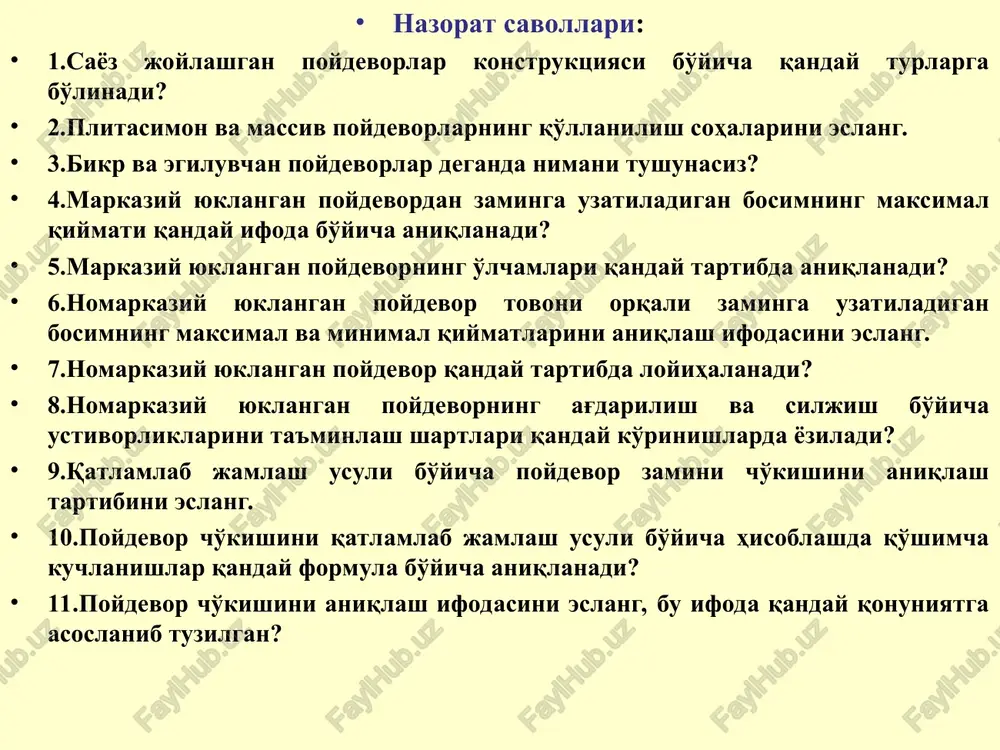

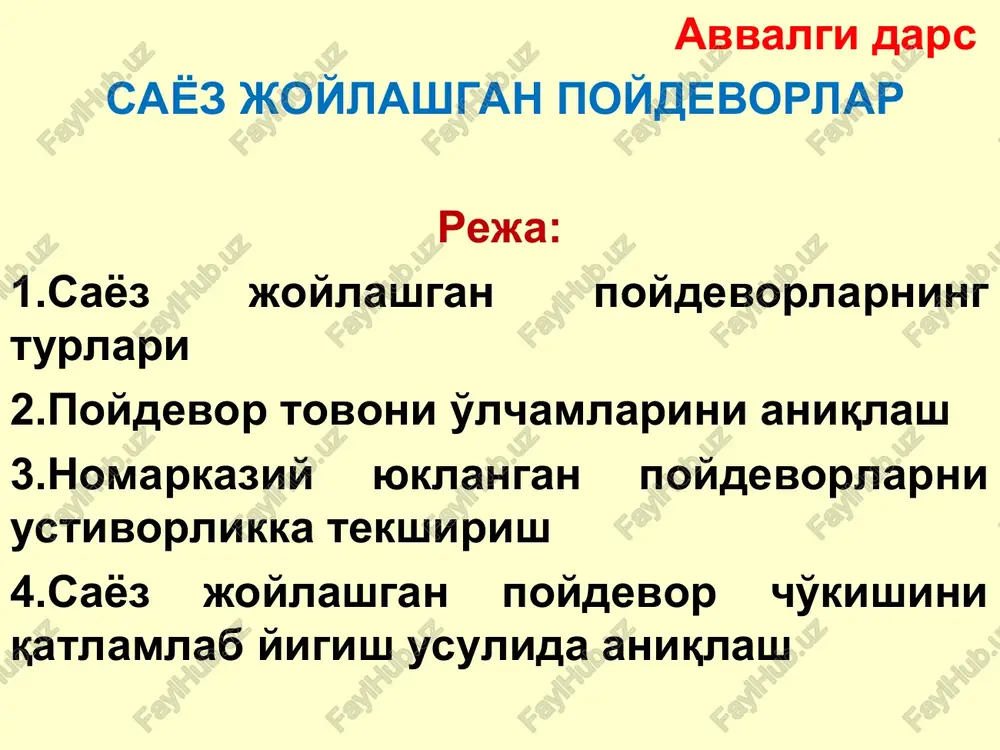

slayd 1 avvalgi dars sayoz joylashgan poydevorlar reja: 1.sayoz joylashgan poydevorlarning turlari 2.poydevor tovoni o'lchamlarini aniqlash 3.nomarkaziy yuklangan poydevorlarni ustivorlikka tekshirish 4.sayoz joylashgan poydevor cho'kishini qatlamlab yigish usulida aniqlash nazorat savollari: 1.sayoz joylashgan poydevorlar konstruktsiyasi bo'yicha qanday turlarga bo'linadi? 2.plitasimon va massiv poydevorlarning qo'llanilish sohalarini eslang. 3.bikr va egiluvchan poydevorlar deganda nimani tushunasiz? 4.markaziy yuklangan poydevordan zaminga uzatiladigan bosimning maksimal qiymati qanday ifoda bo'yicha aniqlanadi? 5.markaziy yuklangan poydevorning o'lchamlari qanday tartibda aniqlanadi? 6.nomarkaziy yuklangan poydevor tovoni orqali zaminga uzatiladigan bosimning maksimal va minimal qiymatlarini aniqlash ifodasini eslang. 7.nomarkaziy yuklangan poydevor qanday tartibda loyihalanadi? 8.nomarkaziy yuklangan poydevorning ag'darilish va siljish bo'yicha ustivorliklarini ta'minlash shartlari qanday ko'rinishlarda yoziladi? 9.qatlamlab jamlash usuli bo'yicha poydevor zamini cho'kishini aniqlash tartibini eslang. 10.poydevor cho'kishini qatlamlab jamlash usuli bo'yicha hisoblashda qo'shimcha kuchlanishlar qanday formula bo'yicha aniqlanadi? 11.poydevor cho'kishini aniqlash ifodasini eslang, bu ifoda qanday qonuniyatga asoslanib tuzilgan? qoziqli poydevorlar reja: 1. umumiy ma'lumotlar 2. qoziqli poydevorlarni chegaraviy …

2 / 26

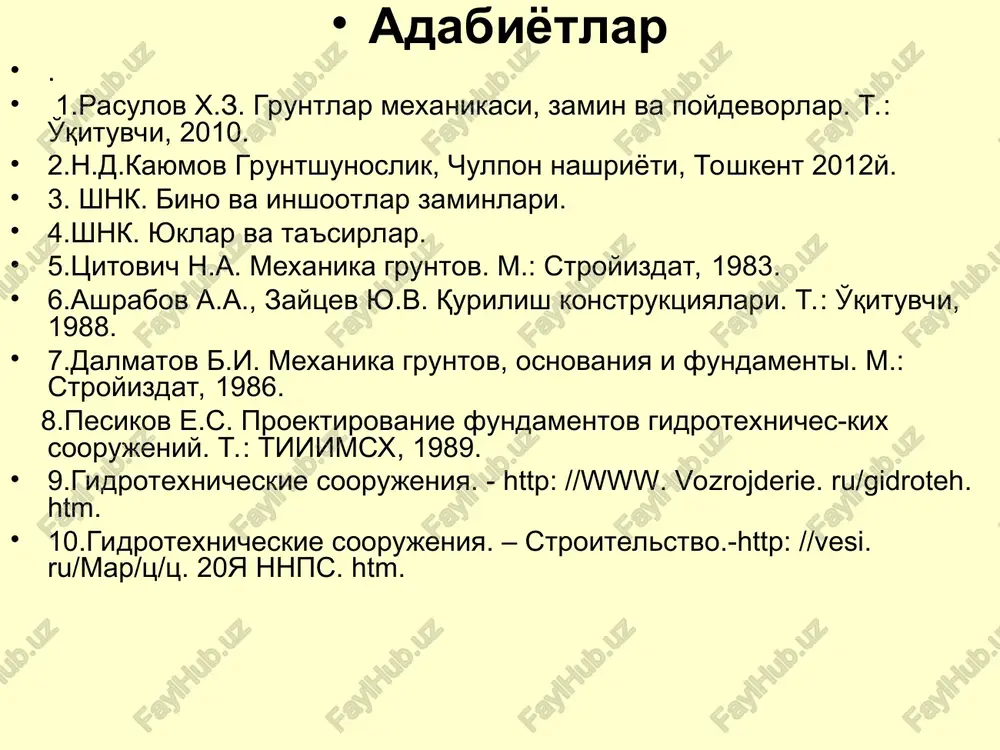

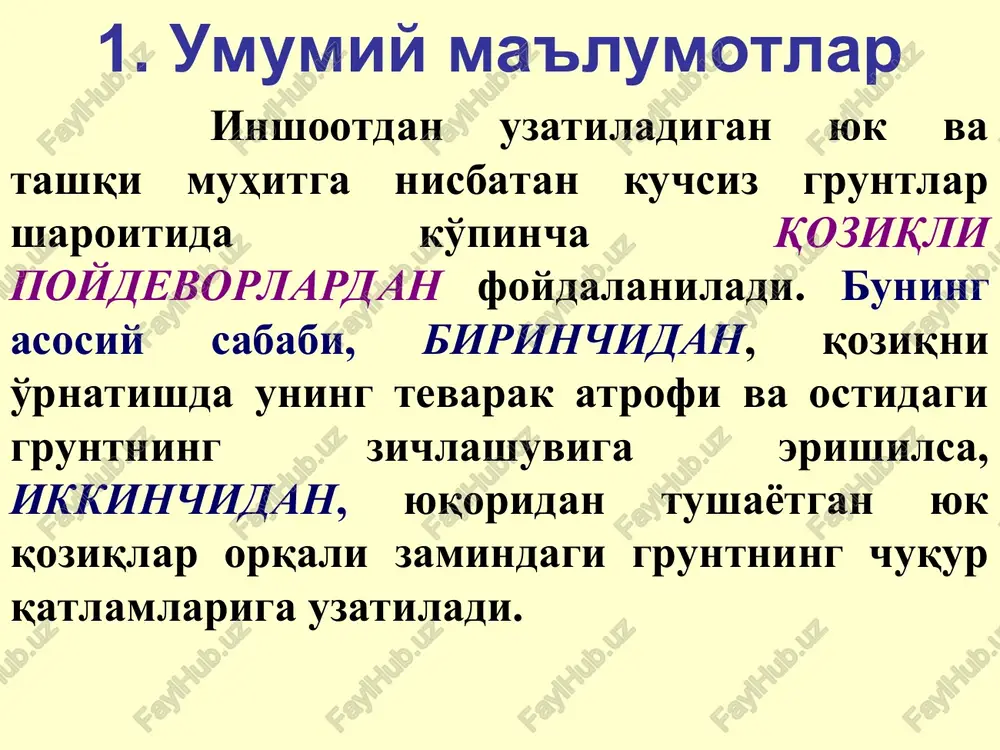

v e.s. proektirovanie fundamentov gidrotexniches-kix soorujeniy. t.: tiiimsx, 1989. 9.gidrotexnicheskie soorujeniya. - http: //www. vozrojderie. ru/gidroteh. htm. 10.gidrotexnicheskie soorujeniya. – stroitelstvo.-http: //vesi. ru/map/ts/ts. 20ya nnps. htm. 1. umumiy ma'lumotlar inshootdan uzatiladigan yuk va tashqi muhitga nisbatan kuchsiz gruntlar sharoitida ko'pincha qoziqli poydevorlardan foydalaniladi. buning asosiy sababi, birinchidan, qoziqni o'rnatishda uning tevarak atrofi va ostidagi gruntning zichlashuviga erishilsa, ikkinchidan, yuqoridan tushayotgan yuk qoziqlar orqali zamindagi gruntning chuqur qatlamlariga uzatiladi. qoziqlar alohida (alohida turuvchi poydevorlar ostida), lentasimon (kengligi uzunligiga nisbatan ancha kam bo'lgan poydevorlarda bir yoki ikki qator bo'lib) va yaxlit poydevorlarda qo'llaniladi. qoziqlarni birlashtiruvchi konstruktsiya rostverk, qoziqlar va rostverk birgalikda qoziqli poydevor deyiladi. qoziqli poydevorlar past va baland rostverkli bo'lishi mumkin (1-rasm). baland rostverkli qoziqlar amalda ko'prik, daryo va dengiz sohillari inshootlari poydevorlarida qo'llaniladi. 2 – rasm. past rostverkli(a ) va baland rostverkli(b) poydevorlar vertikal tekislik bo'yicha joylashuviga ko'ra qoziqlar tik yoki eshkaksimon bo'lishi mumkin . eshkaksimon qoziqlar gorizontal zo'riqishlar ta'sirida …

3 / 26

rli yuz bermaydi. osma qoziqlarning pastki uchi mustahkam gruntlargacha etib bormaydi. ular mustahkam grunt qatlami anchayin chuqur joylashgan hollarda qo'llaniladi. bunda qoziqlar orasida joylashgan gruntlar ular bilan birgalikda ishlaydi. ular tashqi yuklarga, asosan, qoziq sirti va grunt orasida hosil bo'ladigan ishqalanish kuchlari hisobiga qarshilik ko'rsatadi. gilli gruntlarda shuningdek, bog'lanish kuchlari ham poydevor ustivorligi va mustahkamligiga sezilarli ta'sir ko'rsatishi mumkin. qoziqli poydevorlarni barpo etishda yog'och, beton, temirbeton va po'lat mahsulotlaridan foydalanish mumkin. ko'ndalang kesimi bo'yicha qoziqlar yumaloq, kvadrat, to'g'ri to'rtburchak, ko'pburchak va boshqa shakllarda: * bo'ylama kesimi bo'yicha tsilindr, prizma, konussimon va ostki qismi kengaytirilgan ko'rinishlarda tayyorlanadi. hozirgi zamon qurilishida temirbeton qoziqlar keng ishlatiladi. * qoziqlarni o'rnatishda qoqish, suv yordamida titratish, bosim ostida siqish va burab kiritish usullaridan foydalaniladi. tayyorlanishiga ko'ra, qoziqlar yig'ma (po'lat quvurlar, yig'ma temirbetonli qoziqlar), quyma (asosan beton ishlatiladi) va aralash turlarga bo'linadi. * koziklarni urnatish usullariga oid video materiallar tanishamiz tayyorlanish usuli bo'yicha qoziqli poydevorlar monolit (qurilish …

4 / 26

hamlari devor yoki ustunning o'lchamlariga muvofiq, konstruktiv qabul qilinadi. rostverk asosan temirbetondan barpo etiladi. qoziqli poydevorlar hisobining asosini qoziqlar sonini aniqlash tashkil etadi. qoziqlar soni umumiy holda quyidagi ifoda bo'yicha aniqlanadi: n > (n + q)/fk , (1) bu erda n – inshootdan rostverkka uzatiladigan yuk; q – rostverk va uning ustidagi grunt og'irligi ; fk – bir dona qoziqning yuk ko'tarish qobiliyati. tirgak qoziqli poydevorlarda qoziqlar soni osma qoziqli poydevorlarda qoziqlar soni bir dona ustun qoziqning yuk ko'tarish qobiliyati quyidagi formula bo'yicha aniqlanadi: fk = (s/k )ra , (2) bu erda c –qoziqning ish sharoiti koeffitsienti; k –ishonchlilik koeffitsienti; r–qoziq pastki uchidagi mustahkam gruntning hisobiy qarshiligi; a–qoziqning ko'ndalang kesim yuzasi. bir dona osma qoziqning yuk ko'tarish qobiliyati: fk = ( s/k )( s r r a + usf fihi), (3) bu erda s = 1 – qoziqning ish sharoiti koeffitsienti; k = 1,4 – ishonchlilik koeffitsienti; sr , sf …

5 / 26

: bm = b1 + 2lk tg(/4), lm = l1 + 2lk tg(/4), (9.4 bu erda b1 , l1 - qoziqlarning joylashuv kengligi va uzunligi;  - qatlamlardagi gruntlarning o'rtacha ichki ishqalanish burchagi deformatsiyalar bo'yicha hisoblashga doir sxema massiv ostki yuzasi : am = bmlm , bu yuzaning qarshilik momenti: wm = lm bm 2 /6 . massiv ostki yuzasi bo'yicha undan quyida joylashgan gruntga uzatiladigan bosim(kuchlanishlar)ning o'rtacha, maksimal va minimal qiymatlari quyidagi formulalar bo'yicha aniqlanadi: o’rt = n/am ; max = n/am + m/wm , min = n/am - m/wm bu erda n - inshootdan tushadigan yuk va qoziqli gruntli massiv og'irliklarining yigindisi ; m - barcha yuklarning massiv og'irlik markaziga nisbatan momenti. shartli poydevor ostki yuzasidagi gruntning hisobiy qarshiligi quyidagi formula yordamida aniqlanadi c1  c2 r= ---------- (mγ kz b ii + mq d ii+ mccn ) , k undan keyin quyidagi mustaxkamlik shartlari tekshirib ko'riladi: max …
