1 / 16

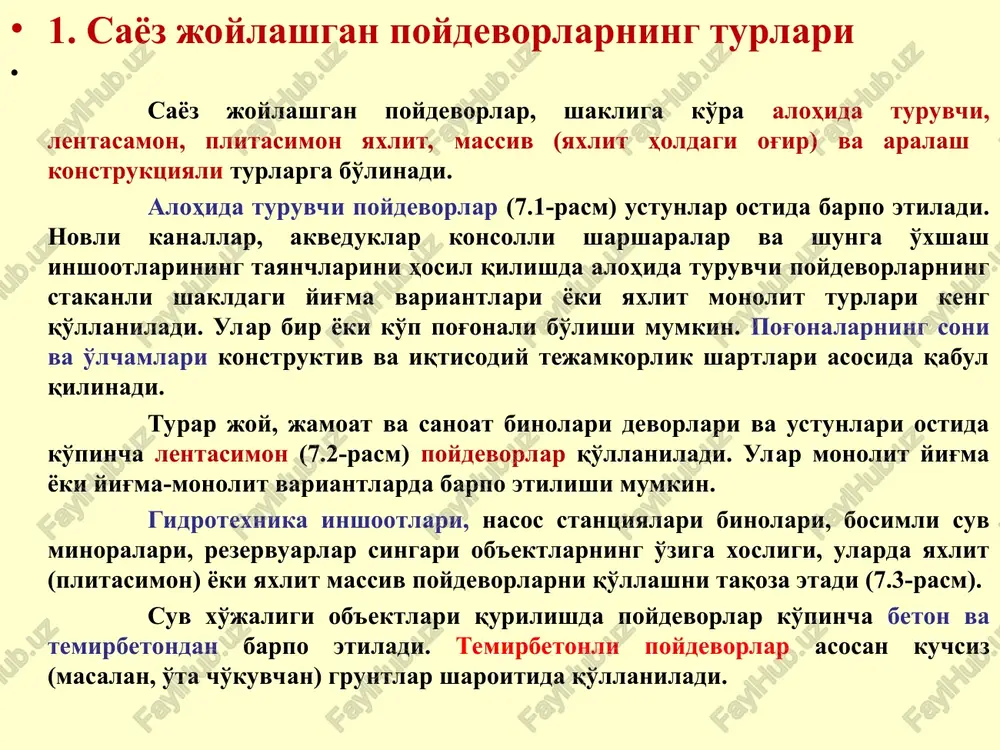

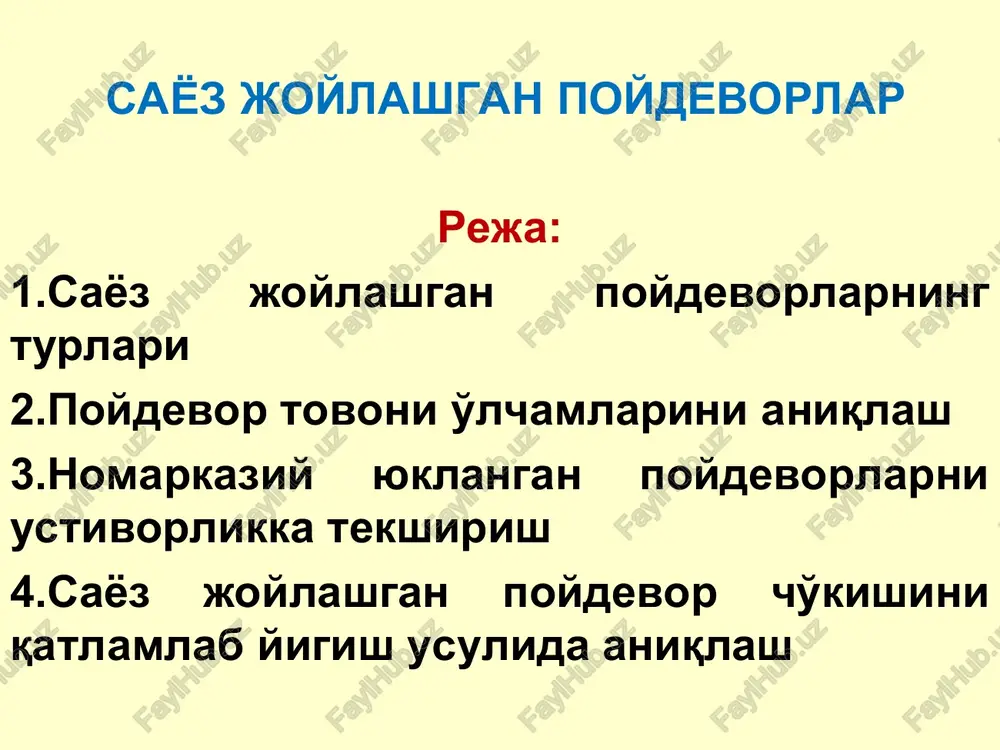

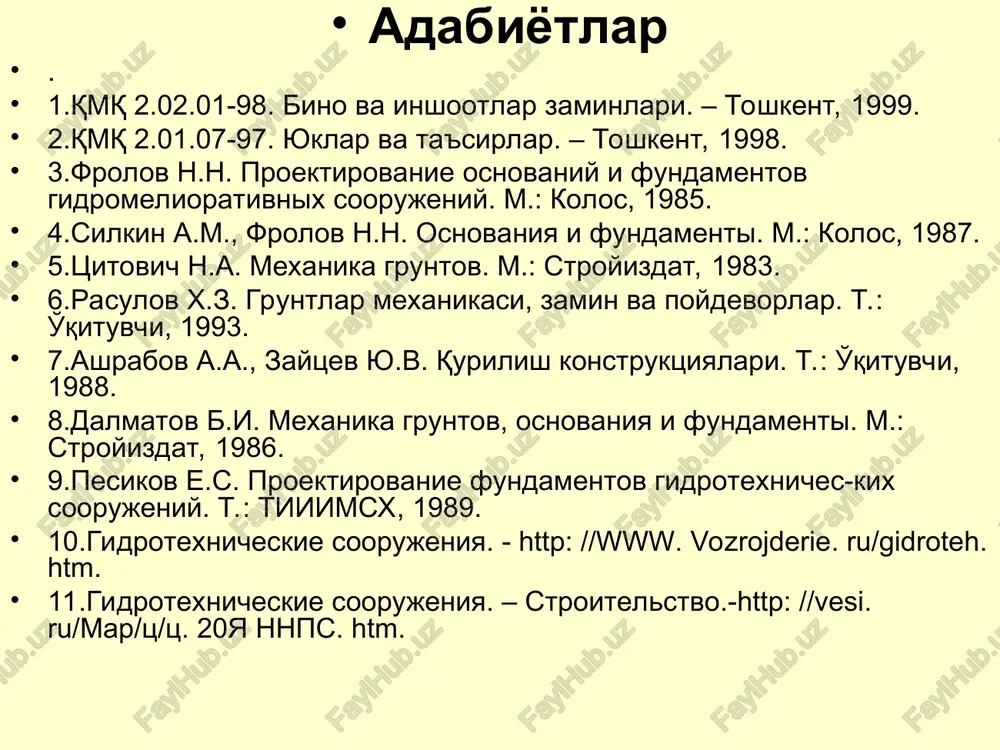

slayd 1 sayoz joylashgan poydevorlar reja: 1.sayoz joylashgan poydevorlarning turlari 2.poydevor tovoni o'lchamlarini aniqlash 3.nomarkaziy yuklangan poydevorlarni ustivorlikka tekshirish 4.sayoz joylashgan poydevor cho'kishini qatlamlab yigish usulida aniqlash adabiyotlar . 1.qmq 2.02.01-98. bino va inshootlar zaminlari. – toshkent, 1999. 2.qmq 2.01.07-97. yuklar va ta'sirlar. – toshkent, 1998. 3.frolov n.n. proektirovanie osnovaniy i fundamentov gidromeliorativnix soorujeniy. m.: kolos, 1985. 4.silkin a.m., frolov n.n. osnovaniya i fundamenti. m.: kolos, 1987. 5.tsitovich n.a. mexanika gruntov. m.: stroyizdat, 1983. 6.rasulov x.z. gruntlar mexanikasi, zamin va poydevorlar. t.: o'qituvchi, 1993. 7.ashrabov a.a., zaytsev yu.v. qurilish konstruktsiyalari. t.: o'qituvchi, 1988. 8.dalmatov b.i. mexanika gruntov, osnovaniya i fundamenti. m.: stroyizdat, 1986. 9.pesikov e.s. proektirovanie fundamentov gidrotexniches-kix soorujeniy. t.: tiiimsx, 1989. 10.gidrotexnicheskie soorujeniya. - http: //www. vozrojderie. ru/gidroteh. htm. 11.gidrotexnicheskie soorujeniya. – stroitelstvo.-http: //vesi. ru/map/ts/ts. 20ya nnps. htm. 1. sayoz joylashgan poydevorlarning turlari sayoz joylashgan poydevorlar, shakliga ko'ra alohida turuvchi, lentasamon, plitasimon yaxlit, massiv (yaxlit holdagi og'ir) va aralash …

2 / 16

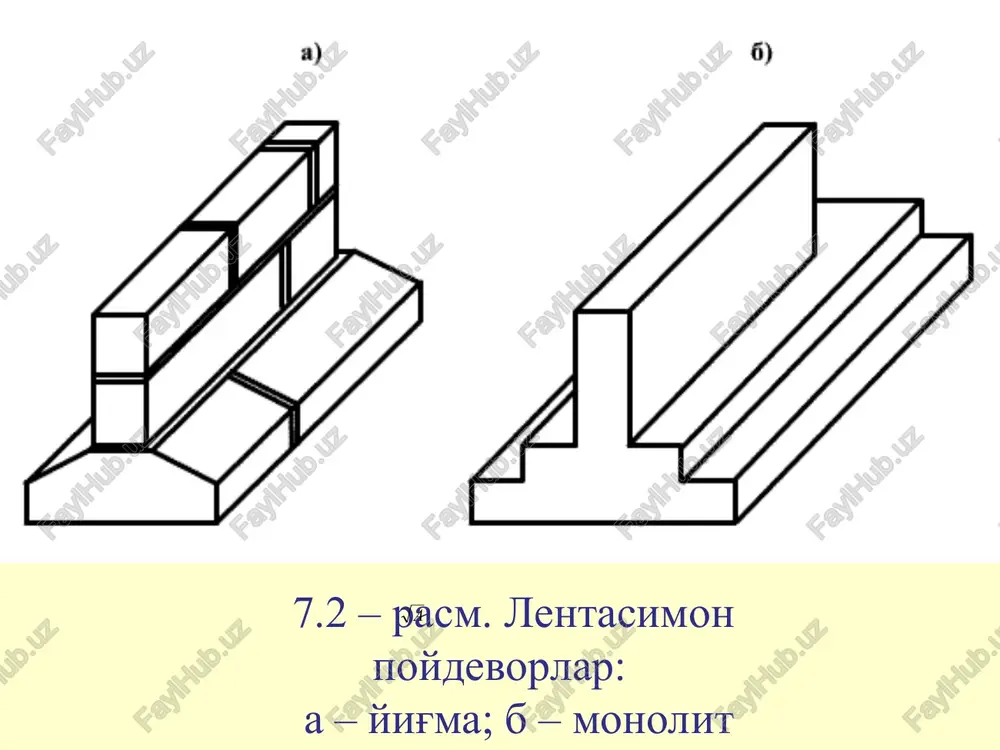

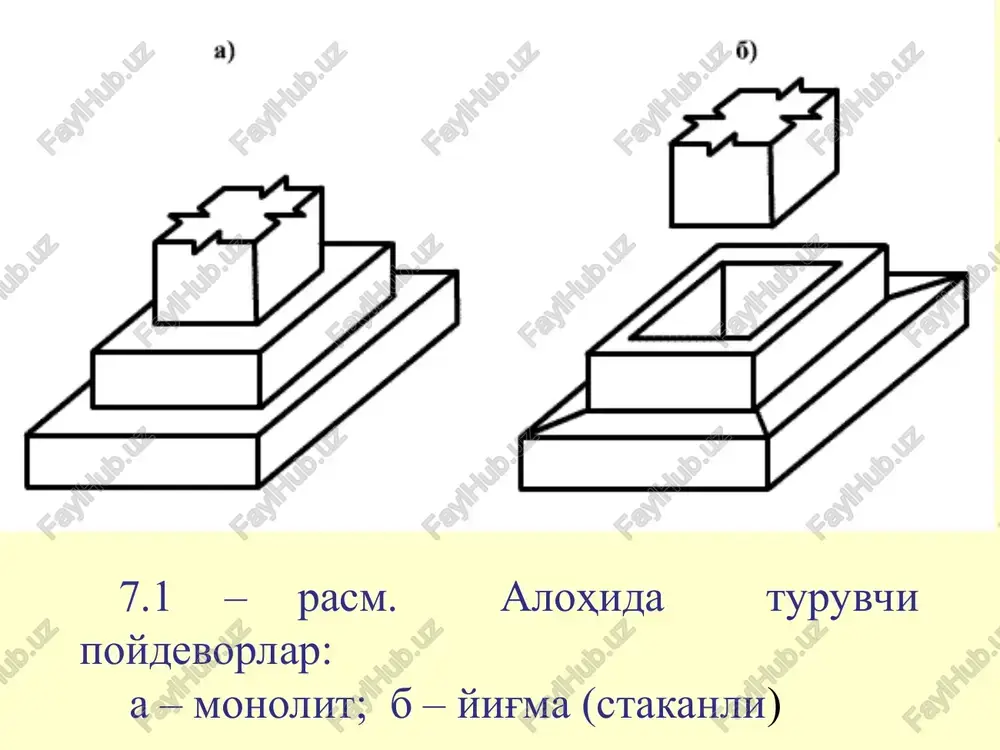

in. gidrotexnika inshootlari, nasos stantsiyalari binolari, bosimli suv minoralari, rezervuarlar singari ob'ektlarning o'ziga xosligi, ularda yaxlit (plitasimon) yoki yaxlit massiv poydevorlarni qo'llashni taqoza etadi (7.3-rasm). suv xo'jaligi ob'ektlari qurilishda poydevorlar ko'pincha beton va temirbetondan barpo etiladi. temirbetonli poydevorlar asosan kuchsiz (masalan, o'ta cho'kuvchan) gruntlar sharoitida qo'llaniladi. 7.1 – rasm. alohida turuvchi poydevorlar: a – monolit; b – yig'ma (stakanli) 7.2 – rasm. lentasimon poydevorlar: a – yig'ma; b – monolit ish sharoitiga ko'ra, sayoz joylashgan poydevorlar bikr (siqilishga nisbatan mustaxkamligi buyicha) yoki egiluvchan bo'lishi mumkin. ma'lumki, egilish jarayonida beton poydevor qismlarida hosil bo'ladigan cho'zuvchi zo'riqishlarga juda kuchsiz qarshilik ko'rsatadi. shu sababli, betondan tayyorlanadigan poydevorlar faqat siqilishga ishlaydigan (bikr) tuzilishda konstruktsiyalanishi lozim. bu talabni ta'minlash bikrlik burchagi()ni tayinlash orqali amalga oshiriladi. bikrlik burchagining qiymati gruntga uzatiladigan bosim, poydevorning konstruktiv turi va betonning markaziy siqilishga mustahkamligi bo'yicha sinfiga bog'liq holda qabul qilinadi. egiluvchan poydevorlar asosan temirbetondan barpo etiladi. bunday poydevorlarni loyihalash qoidalari …

3 / 16

; p – poydevor va uning ustidagi grunt og'irliklari nisbiy ogirligini hisobga oluvchi koeffitsient. odatdagi konstruktsiyali poydevorlarda bu koeffitsienti taqriban  = 0,85 qiymat bilan qabul qilish mumkin. (7.1)-formula q ning ifodasini hisobga olib, biroz o'zgartirilgan shaklda yozilsa: n  a r - a d p p , (7.3) (7.3)-ning tenglik shartidan poydevor tovoni yuzasini aniqlash formulasi kelib chiqadi: a = n / (r - d p p ) (7.4) poydevor ostki yuzasining o'lchamlari (b – kengligi va l – uzunligi) devor yoki ustun o'lchamlari hamda shakliga asoslangan holda «a» yuza bo'yicha bajariladigan geometrik hisoblar asosida qabul qilinadi. masalan, kvadrat shakli poydevorda b = l = ; to'g'ri to'rtburchak yoki lentasimon poydevorda, agar uning uzunligi ma'lum bo'lsa b = a/l va h. k. ko'riladi. 7.4 – rasm. markaziy yuklangan poydevor hisobiga doir sxema poydevor tovonining o'lchamlari aniqlangandan so'ng, (gruntning hisobiy qarshiligi hisoblanadi va tegishli shartlar tekshirib ko'riladi. agar bu shart …

4 / 16

biy sxema 3. nomarkaziy yuklangan poydevorlarni ustivorlikka tekshirish katta miqdordagi gorizontal yuklar yoki momentlar ta'sirida bo'lgan nomarkaziy yuklangan poydevorlar ustivorlikka ham tekshirib ko'riladi. poydevorning ag'darilishga ustivorligini ta'minlovchi shart quyidagi ko'rinishga ega: c my/m a > na , (7.7) bu erda c – zamindagi gruntning ish sharoiti koeffitsienti; mu-vertikal (ushlab turuvchi) yuklarning poydevor ag'darilish qirrasiga nisbatan momenti; ma – tashqi agdaruvchi yuk momenti; na – ustivorlikning ishonchlilik (zahira) koeffitsienti. poydevorning siljishga ustivorlik sharti quyidagicha: s f n/t > nc , (7.8) bu erda f – poydevor materialining grunt bo'yicha ishqalanish koeffitsienti; n – vertikal yuklar yig'indisi; t – gorizontal yuk (ta'sir); nc – siljishga ustivorlikning ishonchlilik koeffitsienti (inshootning kapitalligi bo'yicha sinfiga bog'liq). 4. sayoz joylashgan poydevor cho'kishini qatlamlab yig'ish usulida aniqlash cho'kish poydevor zaminidagi gruntlarning siqilishi hisobiga sodir bo'ladi. cho'kish miqdori (s) ni aniqlash odatda grafoanalitik usulda quyidagi tartibda bajariladi. 1.poydevor tasviri grunt qatlamlari bilan birgalikda 1:50 yoki 1:100 masshtabda millimetrli …

5 / 16

iziladi. 0,2 zg va zp epyuralari kesishgan nuqta siqiluvchi grunt qatlamlari chuqurligining quyi chegarasini tavsiflaydi. bu chuqurlik (ns.g) grafik usulda aniqlanadi. 7. hs.g chuqurlik chegarasidagi grunt hi < 0,4b bo'lgan bir necha shartli elementlarga (qatlamchalarga) bo'linadi. so'ngra, qatlamchalarning yuqori va quyi chegaralariga mos zp qiymatlari asosida, o'rtacha zpi kuchlanishlar grafik usulda aniqlanadi. ya'ni egri chiziqli epyuradan pog'onali epyuraga o'tiladi. 8.poydevorning cho'kishi quyidagi formula bo'yicha hisoblanadi: s = 0,8hi zpi/ei , (7.11) bu erda hi – shartli qatlamchalar qalinliklari; ei – ushbu qatlamlar chegarasidagi gruntlarning deformatsiya modullari. nazorat savollari: 1.sayoz joylashgan poydevorlar konstruktsiyasi bo'yicha qanday turlarga bo'linadi? 2.plitasimon va massiv poydevorlarning qo'llanilish sohalarini eslang. 3.bikr va egiluvchan poydevorlar deganda nimani tushunasiz? 4.markaziy yuklangan poydevordan zaminga uzatiladigan bosimning maksimal qiymati qanday ifoda bo'yicha aniqlanadi? 5.markaziy yuklangan poydevorning o'lchamlari qanday tartibda aniqlanadi? 6.nomarkaziy yuklangan poydevor tovoni orqali zaminga uzatiladigan bosimning maksimal va minimal qiymatlarini aniqlash ifodasini eslang. 7.nomarkaziy yuklangan poydevor qanday tartibda loyihalanadi? …
