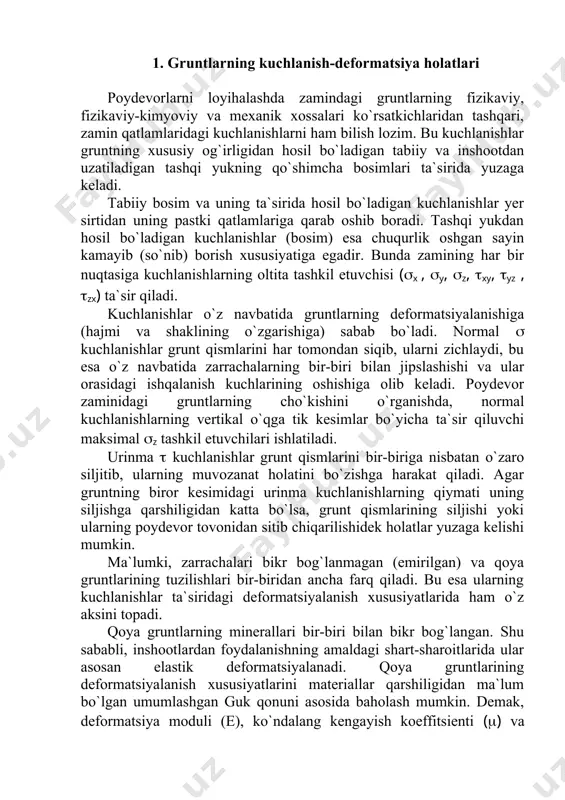

1404212402_51965.doc zamin gruntlari qismlaridagi zamin gruntlari qismlaridagi kuchlanishlar reja: 1.gruntlarning kuchlanish-deformatsiya holatlari 2.tabiiy kuchlanishlar 3.inshootdan uzatiladigan bosim ta`siridagi kuchlanishlar 1. gruntlarning kuchlanish-deformatsiya holatlari poydevorlarni loyihalashda zamindagi gruntlarning fizikaviy, fizikaviy-kimyoviy va mexanik xossalari ko`rsatkichlaridan tashqari, zamin qatlamlaridagi kuchlanishlarni ham bilish lozim. bu kuchlanishlar gruntning xususiy og`irligidan hosil bo`ladigan tabiiy va inshootdan uzatiladigan tashqi yukning qo`shimcha bosimlari ta`sirida yuzaga keladi. tabiiy bosim va uning ta`sirida hosil bo`ladigan kuchlanishlar yer sirtidan uning pastki qatlamlariga qarab oshib boradi. tashqi yukdan hosil bo`ladigan kuchlanishlar (bosim) esa chuqurlik oshgan sayin kamayib (so`nib) borish xususiyatiga egadir. bunda zamining har bir nuqtasiga kuchlanishlarning oltita tashkil etuvchisi ((x , (y, (z, (xy, (yz , (zx) ta`sir qiladi. kuchlanishlar o`z navbatida gruntlarning deformatsiyalanishiga (hajmi va shaklining o`zgarishiga) sabab bo`ladi. normal ( kuchlanishlar grunt qismlarini har tomondan siqib, ularni zichlaydi, bu esa o`z navbatida zarrachalarning bir-biri bilan jipslashishi va ular orasidagi ishqalanish kuchlarining oshishiga olib keladi. poydevor zaminidagi gruntlarning cho`kishini o`rganishda, …

a`siridagi deformatsiyalanish xususiyatlarida ham o`z aksini topadi. qoya gruntlarning minerallari bir-biri bilan bikr bog`langan. shu sababli, inshootlardan foydalanishning amaldagi shart-sharoitlarida ular asosan elastik deformatsiyalanadi. qoya gruntlarining deformatsiyalanish xususiyatlarini materiallar qarshiligidan ma`lum bo`lgan umumlashgan guk qonuni asosida baholash mumkin. demak, deformatsiya moduli (e), ko`ndalang kengayish koeffitsienti (() va siljish moduli (g) qoya gruntlari shakl o`zgarishining asosiy ko`rsatkichlari bo`lib xizmat qiladi. bunda siljish moduli quyidagi ifoda bo`yicha aniqlanadi: g = e / 2 ( 1 + () . (1) zarrachalari kuchsiz bog`langan sochiluvchan va gilli gruntlarning kuchlanish-deformatsiya holatlari, qoya gruntlarinikiga nisbatan birmuncha murakkabdir. chunki, bu gruntlar avvalo xilma-xil, bir jinsli bo`lmagan tuzilishga ega, bundan tashqari gilli gruntlarning mexanik xossalari ularning tarkibidagi suvning miqdori va sifatiga ham bog`liqdir. yemirilgan gruntlar qismlaridagi kuchlanganlik holatlarining zamonaviy nazariyasi prof. n.m.gersevanov tadqiqotlariga asoslangan bo`lib, unga ko`ra, gruntlarning deformatsiyalanishida quyidagi uch xil o`ziga xos bosqichlar bir-biridan farqlanadi: 1) zichlanish bosqichi; 2) jadal siljish va zichlanish bosqichi; 3) zaminning …

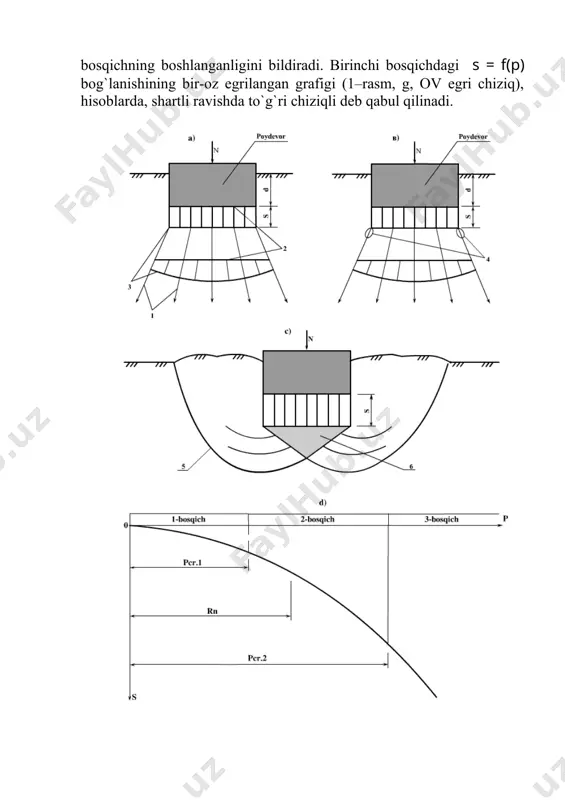

arida gruntdagi suv va havoning qisman siqib chiqarilishi va bog`lanish kuchlarining kamayishi hisobiga, grunt zarrachalarining bir-biriga nisbatan o`zaro siljishi yuzaga keladi. natijada grunt elastiko-plastik deformatsiyalana boshlaydi. agar bosim yana ham oshirib borilsa, poydevor qirralariga yaqin qismlarda, nafaqat grunt zarrachalarining, shuningdek grunt qatlamlarining ham o`zaro siljishini (1–rasm, b) kuzatish mumkin. ya`ni, gruntning bu qismlaridagi urinma kuchlanishlar uning siljishga chegaraviy qarshiligi (с ga teng yoki unga yaqin bo`ladi. bu holat birinchi (zichlanish) bosqichning yakunlanganligini va ikkinchi bosqichning boshlanganligini bildiradi. birinchi bosqichdagi s = f(p) bog`lanishining bir-oz egrilangan grafigi (1–rasm, g, ov egri chiziq), hisoblarda, shartli ravishda to`g`ri chiziqli deb qabul qilinadi. 1 – rasm. poydevor zaminidagi gruntniing deformatsiyalanish bosqichlari: a–zichlanish bosqichi; v – jadal siljish va zichlanish bosqichi; v – umumiy buzilish bosqichi; g – cho`kish grafigi; 1 – qattiq zarrachalarning harakatlanish traektoriyasi; 2 – zarrachalarning deformatsiyalanishgacha bo`lgan joylashuv chizig`i; 3 – deformatsiyalanishdan keyingi joylashuv chizig`i; 4 – mahalliy siljish maydonchalari; 5 …

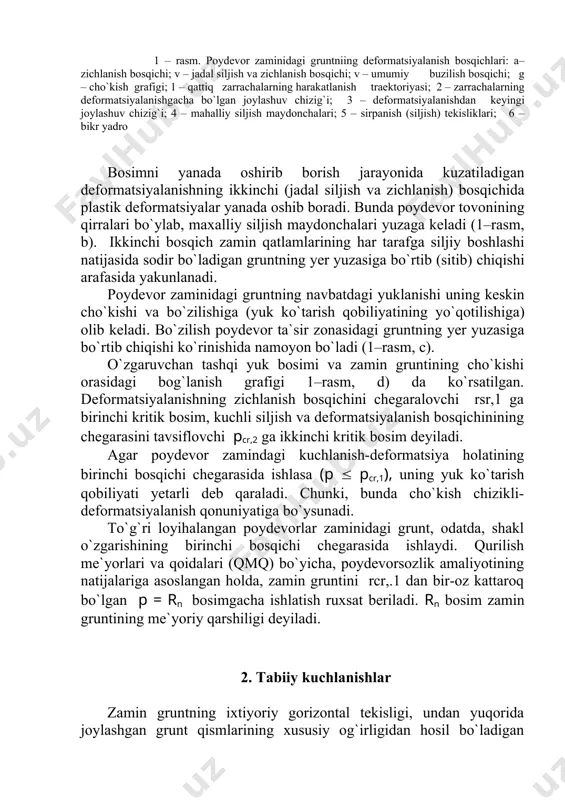

asm, c). o`zgaruvchan tashqi yuk bosimi va zamin gruntining cho`kishi orasidagi bog`lanish grafigi 1–rasm, d) da ko`rsatilgan. deformatsiyalanishning zichlanish bosqichini chegaralovchi rsr,1 ga birinchi kritik bosim, kuchli siljish va deformatsiyalanish bosqichinining chegarasini tavsiflovchi рcr,2 ga ikkinchi kritik bosim deyiladi. agar poydevor zamindagi kuchlanish-deformatsiya holatining birinchi bosqichi chegarasida ishlasa (р ( рcr,1), uning yuk ko`tarish qobiliyati yetarli deb qaraladi. chunki, bunda cho`kish chizikli-deformatsiyalanish qonuniyatiga bo`ysunadi. to`g`ri loyihalangan poydevorlar zaminidagi grunt, odatda, shakl o`zgarishining birinchi bosqichi chegarasida ishlaydi. qurilish me`yorlari va qoidalari (qmq) bo`yicha, poydevorsozlik amaliyotining natijalariga asoslangan holda, zamin gruntini rcr,.1 dan bir-oz kattaroq bo`lgan р = rn bosimgacha ishlatish ruxsat beriladi. rn bosim zamin gruntining me`yoriy qarshiligi deyiladi. 2. tabiiy kuchlanishlar zamin gruntning ixtiyoriy gorizontal tekisligi, undan yuqorida joylashgan grunt qismlarining xususiy og`irligidan hosil bo`ladigan bosimni o`ziga qabul qiladi. bu bosim tabiiy bosim deyiladi va ko`rilayotgan tekislik (kesimga) quyilgan tashqi kuch vazifasini bajaridi. tabiiy bosim ichki kuchlar - tabiiy kuchlanishlar …

riga teng, ularni aniqlash ifodasi esa quyidagi ko`rinishga ega: (xgi = (ygi = ( (zgi , (3) bu yerda ( - yon bosim koeffitsienti: ( = ( / (1 - (). zamin va poydevorlarni loyihalashda, asosan, tabiiy kuchlanishlarning vertikal tashkil etuvchisi ishlatiladi. shu sababli, bundan keyin faqat ushbu kuchlanishlar haqida so`z yuritiladi va ular shartli ravishda tabiiy kuchlanishlar deb ataladi. agar zamindagi grunt suvga to`la to`yingan va uning tarkibida gidravlik tutash erkin (gravitatsion) suv mavjud bo`lsa, tabiiy kuchlanishlar grunt skeletining suvdagi muallaq holatiga mos keladigan solishtirma og`irligi ((d,ef ) asosida hisoblanadi: (zgi = (d,ef zi . (4) gruntlarning tabiiy kuchlanganlik holati, odatda, vertikal tabiiy kuchlanishlar epyurasi orqali ifodalanadi. bir jinsli zamin uchun bu epyura uchburchak shakliga ega (2-rasm, a). poydevor zamini ko`pincha har xil gruntlardan tashkil topadi. bunday holda tabiiy kuchlanishlarni quyidagi formula bo`yicha hisoblab topish mumkin: (zgi = (zg (i-1) + (i hi , (5) bu yerda (zg (i-1) …
