1 / 19

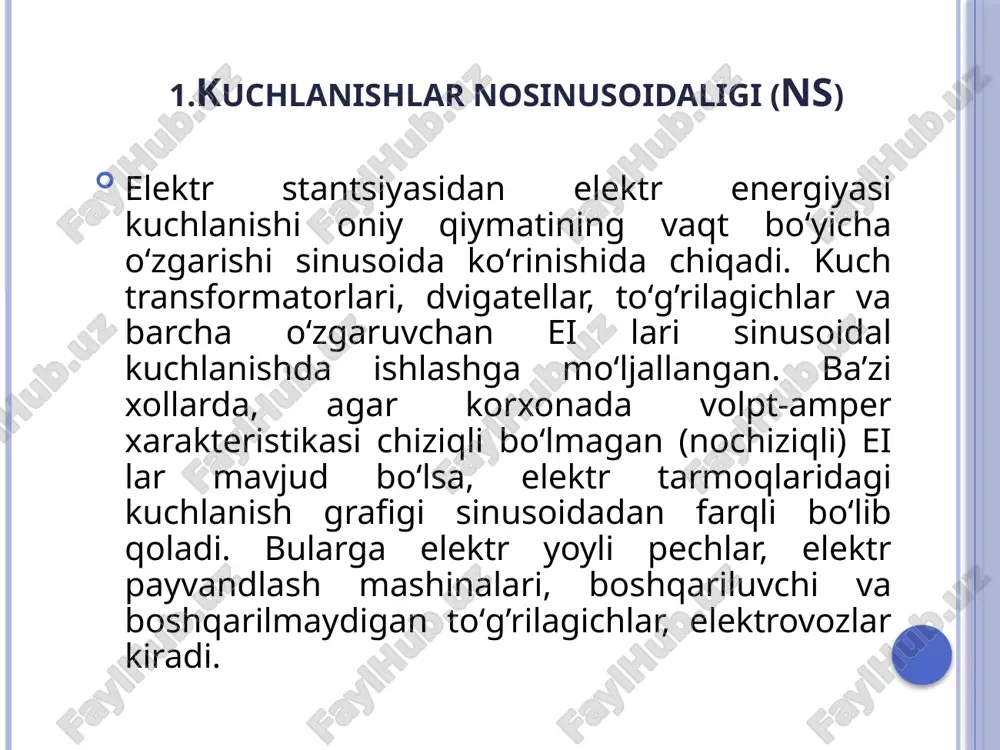

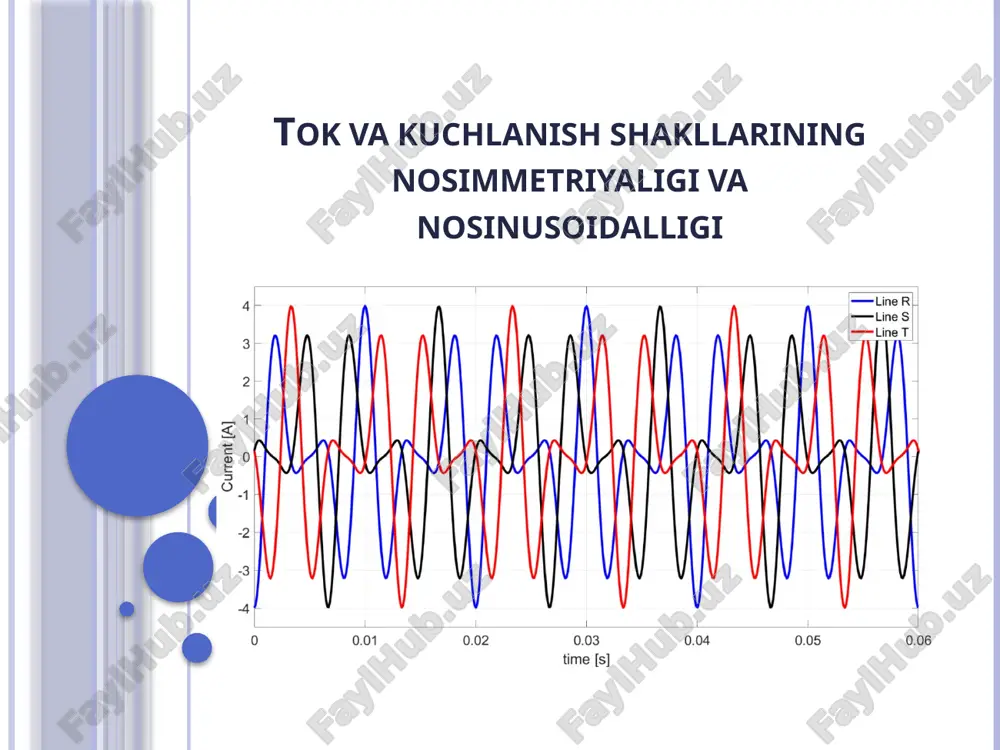

tok va kuchlanish shakllarining nosimmetriyaligi va nosinusoidalligi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo‘nalishi k-91-21 guruh talabasi tursunboyev novfalning elektr ta’minot asoslari fanidan tayyorlagan mustaqil ishi tok va kuchlanish shakllarining nosimmetriyaligi va nosinusoidalligi rejasi kuchlanishlar nosinusoidaligi kuchlanishlar nosimmetriyasi chastota og’ishi va tebranishi xulosa foydaanlgan adabiyotlar 1.kuchlanishlar nosinusoidaligi (ns) elektr stantsiyasidan elektr energiyasi kuchlanishi oniy qiymatining vaqt boʻyicha oʻzgarishi sinusoida koʻrinishida chiqadi. kuch transformatorlari, dvigatellar, toʻg’rilagichlar va barcha oʻzgaruvchan ei lari sinusoidal kuchlanishda ishlashga moʻljallangan. ba’zi xollarda, agar korxonada volpt-amper xarakteristikasi chiziqli boʻlmagan (nochiziqli) ei lar mavjud boʻlsa, elektr tarmoqlaridagi kuchlanish grafigi sinusoidadan farqli boʻlib qoladi. bularga elektr yoyli pechlar, elektr payvandlash mashinalari, boshqariluvchi va boshqarilmaydigan toʻg’rilagichlar, elektrovozlar kiradi. kuchlanishning nosinusoidal grafigi furpe qatoriga yoyilsa, uni -tartibli garmonika sinusoidalar yig’indisidan iboratligini koʻramiz. =1 garmonika asosiy garmonika deyiladi. tartibi >2 boʻlgan garmonikalar-yuqori tartibli garmonikalar deyiladi. koʻprik sxemali boshqariluvchi toʻg’rilagichlar ulangan tarmoqlarda paydo boʻladigan yuqori garmoni-kalar tartibi  quyidagicha topiladi:  = mk  …

2 / 19

lar paydo boʻladi; 4).kondensator batareyalari qizishi va ishdan chiqishi mumkin. chunki, kondensatorning yuqori garmonikalarga qarshiligi garmonika tartibiga proportsional ravishda kamayadi, bular nosinusodallikni kamaytirish uchun turli tadbirlar mavjud. bularga quyidagilar kiradi: toʻg’rilagichlardagi m ni oshirib m = 12, 24, 36 sxemalariga oʻtib, 5,7,11,13,23,25,35,37 va xakazo garmonikalarni yoʻq qilish mumkin. eng yaxshi natija l-c filptrlarni qoʻllab olinadi (29.1-rasm). bu filptrlar tarmoqqa ketma-ket ulanuvchi past kuchlanishli reaktordan va parallel ulanuvchi kondensator batareyasidan iborat boʻlib, maxlum tartibli garmoniklarni yoʻqotishga mosla-nadi. kuchlanish nosimmetriyasi agar ua=ub=uc va fazalar kuchlanishlari vektorlari orasidagi burchak 1200 ga teng boʻlsa, simmetrik tizimga ega boʻlamiz. agar yuqoridagi shartlar buzilsa, nosimmetrik tizim xosil boʻladi. kuchlanish nosimmetriyasi 2 ta fazaga yoki faza kuchlanishiga ulanadigan katta quvvatli 1 fazali ei larning ishi natijasida paydo boʻladi. bunday ei larga elektr payvandlash mashinalari, qarshilik pechlari, 1 fazali induktsion pechlar, elektrlashtirilgan temir yoʻl transportlari va boshqalar kiradi. nosimmetriya quyidagi koʻrinishda boʻladi : faza kuchlanishlarining oʻzaro teng emasligi. …

3 / 19

kin : nosimmetrik tizimda teskari ketma-ketlik tashkil etuvchisi xosil qiladigan tok ites toʻg’ri ketma-ketlik toki it ga qoʻshilib, ets elementlarida oʻta yuklanishi xosil qilishi mumkin. shuning uchun utes2% yoʻl qoʻyiladi. amaliy maqsadlarga ba’zan nosimmetriya koeffitsienti topiladi : bu yerda: sbyu - 1 fazali ei lar yuklamasi; sk - podstantsiya shinasidagi qisqa tutashuv quvvati. quvvatlar orqali nosimmetriya koeffitsienti-ning yoʻl qoʻyiladigan qiymati:   5% nosimmetriyani kamaytirish yoʻllari quyidagi-lar : imkon boʻlsa, katta quvvatli bir fazali ei larni aloxida liniyalar bilan manbaga ulash. manba sifatida bpp yoki rayon podstantsiyasi boʻlishi mumkin. bir fazali ei larni fazalarga teng taqsimlash. maxsus simmetriyalovchi q chastota og’ishi va tebranishi elektr toki chastotasining nominal qiymati 50 gts (60 gts) ga teng. chastotaning sekundiga 0.1 gts dan kichik tezlik bilan uzgarishi chastota og’ishi deyiladi. chastotaning sekundiga 0.1 gts dan ortiq tezlik bilan oʻzgarishi chastota tebranishi deyiladi. nominal chastotadan 0.1 gts miqdorda chastota og’ishiga yoʻl qoʻyiladi (chastota 49.950.1 gts …

4 / 19

vjud boʻlsa, elektr tarmoqlaridagi kuchlanish grafigi sinusoidadan farqli boʻlib qoladi. bularga elektr yoyli pechlar, elektr payvandlash mashinalari, boshqariluvchi va boshqarilmaydigan toʻg’rilagichlar, elektrovozlar kiradi. foydalanilgan adabiyotlar: chernobrovov n.v. releynaya zashita. moskva. 1983 g. andreyev v.a. releynaya zashita i avtomatika sistem elektrosnabjeniya. moskva. 1992 g. krivenkov v.v., novella v.n. releynaya zashita i avtomatika sistem elektrosnabjeniya. moskva. 1981 g. spravochnik po elektrosnabjeniyu prom predpriyatiy. pod.red fyodrova a.a. moskva 1996 g. pue. rossiya m.2001 g. rele himoyasi va avtomatikasi fanidan ma’ruzalar matni. toshdtu. «elektr ta’minoti» kafedrasi. 2007 y. image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png /docprops/thumbnail.jpeg

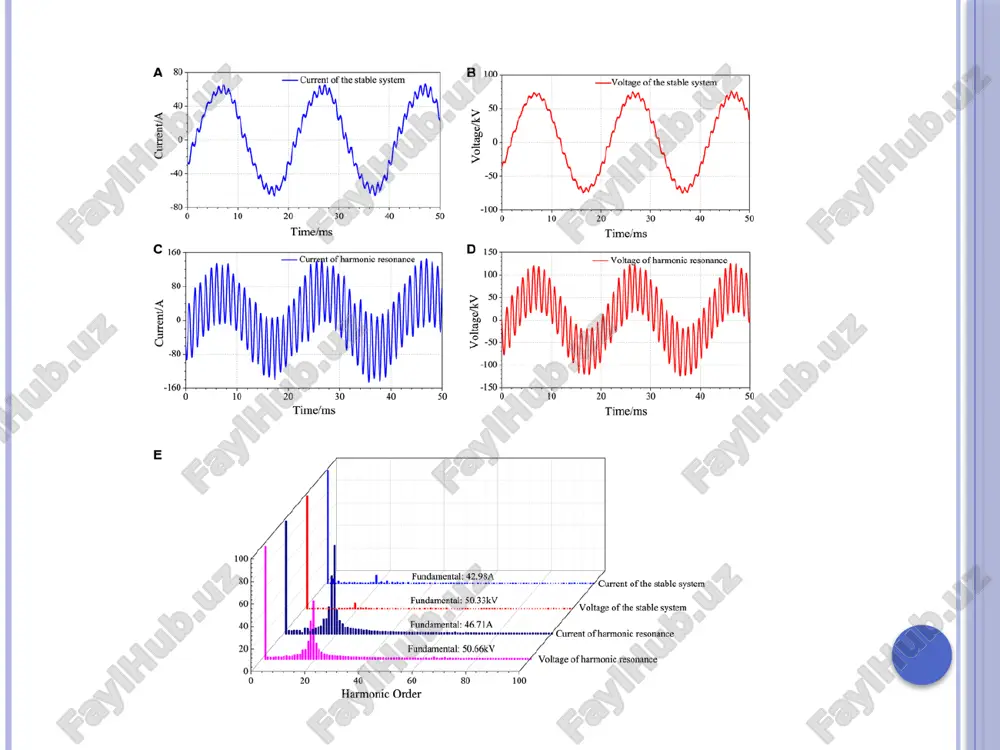

5 / 19
