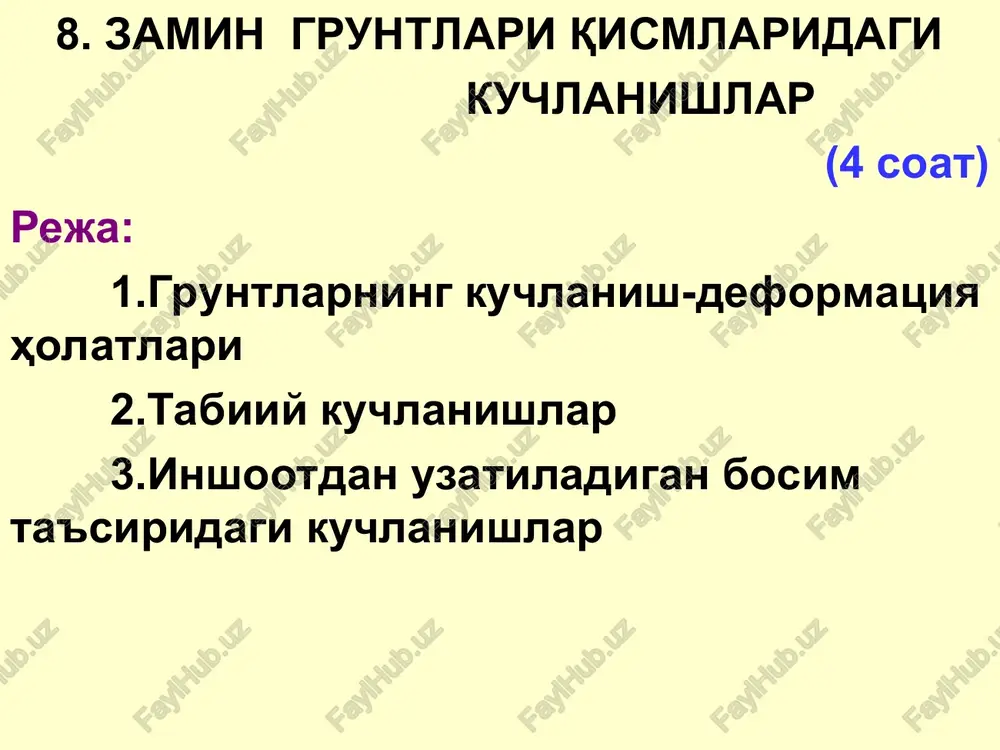

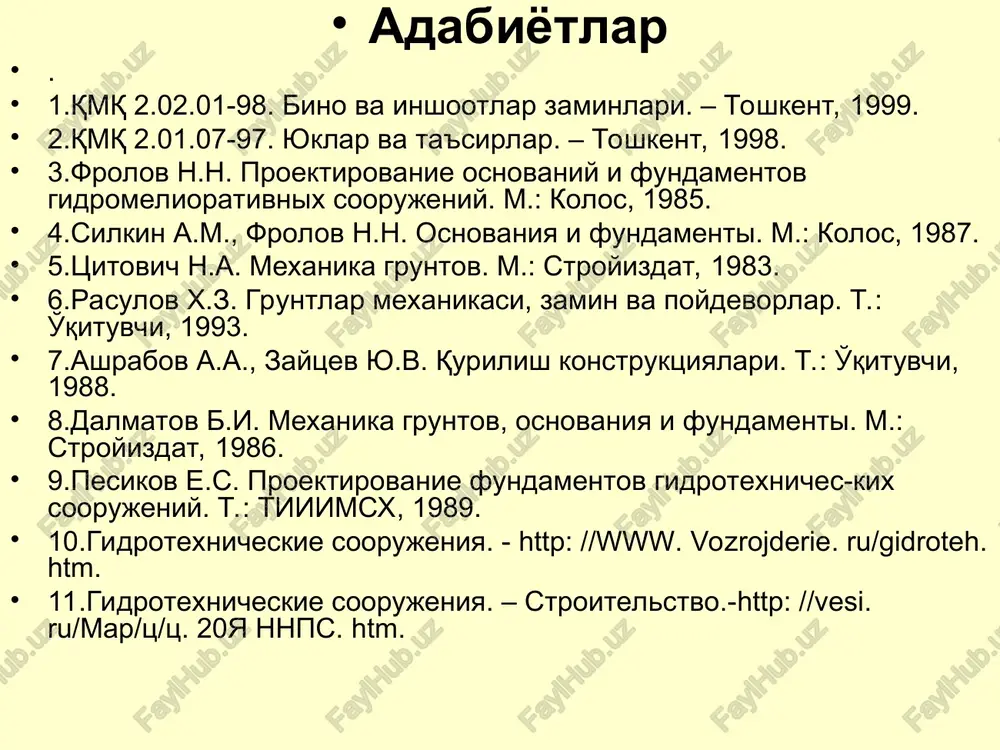

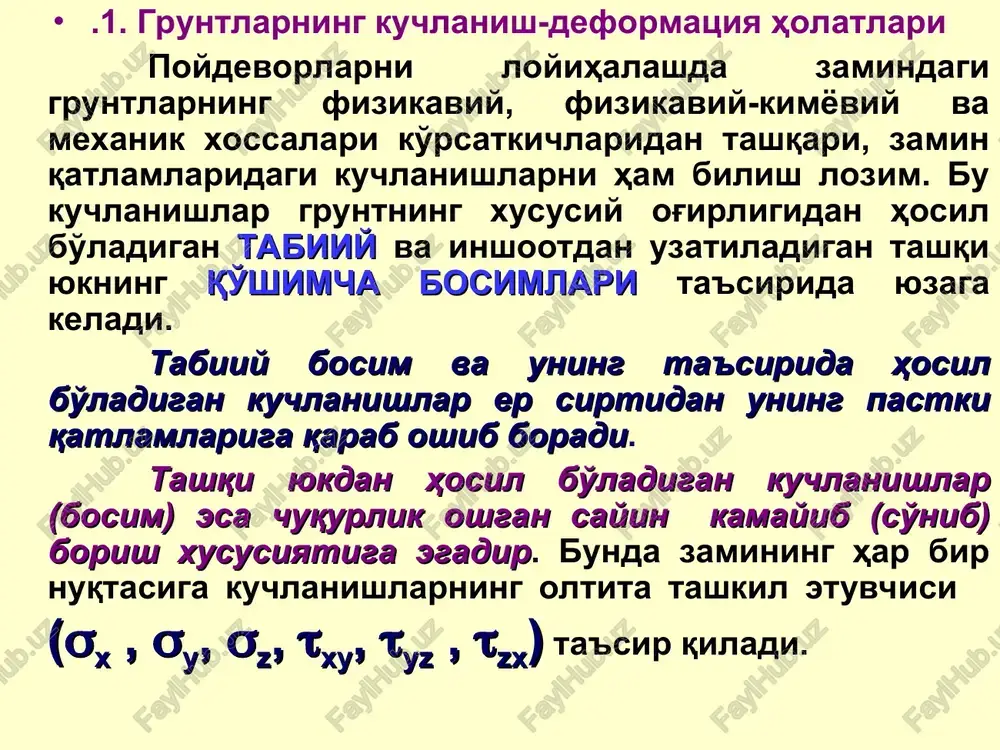

slayd 1 8. zamin gruntlari qismlaridagi kuchlanishlar (4 soat) reja: 1.gruntlarning kuchlanish-deformatsiya holatlari 2.tabiiy kuchlanishlar 3.inshootdan uzatiladigan bosim ta'siridagi kuchlanishlar adabiyotlar . 1.qmq 2.02.01-98. bino va inshootlar zaminlari. – toshkent, 1999. 2.qmq 2.01.07-97. yuklar va ta'sirlar. – toshkent, 1998. 3.frolov n.n. proektirovanie osnovaniy i fundamentov gidromeliorativnix soorujeniy. m.: kolos, 1985. 4.silkin a.m., frolov n.n. osnovaniya i fundamenti. m.: kolos, 1987. 5.tsitovich n.a. mexanika gruntov. m.: stroyizdat, 1983. 6.rasulov x.z. gruntlar mexanikasi, zamin va poydevorlar. t.: o'qituvchi, 1993. 7.ashrabov a.a., zaytsev yu.v. qurilish konstruktsiyalari. t.: o'qituvchi, 1988. 8.dalmatov b.i. mexanika gruntov, osnovaniya i fundamenti. m.: stroyizdat, 1986. 9.pesikov e.s. proektirovanie fundamentov gidrotexniches-kix soorujeniy. t.: tiiimsx, 1989. 10.gidrotexnicheskie soorujeniya. - http: //www. vozrojderie. ru/gidroteh. htm. 11.gidrotexnicheskie soorujeniya. – stroitelstvo.-http: //vesi. ru/map/ts/ts. 20ya nnps. htm. .1. gruntlarning kuchlanish-deformatsiya holatlari poydevorlarni loyihalashda zamindagi gruntlarning fizikaviy, fizikaviy-kimyoviy va mexanik xossalari ko'rsatkichlaridan tashqari, zamin qatlamlaridagi kuchlanishlarni ham bilish lozim. bu kuchlanishlar gruntning xususiy og'irligidan hosil bo'ladigan …

2 / 24

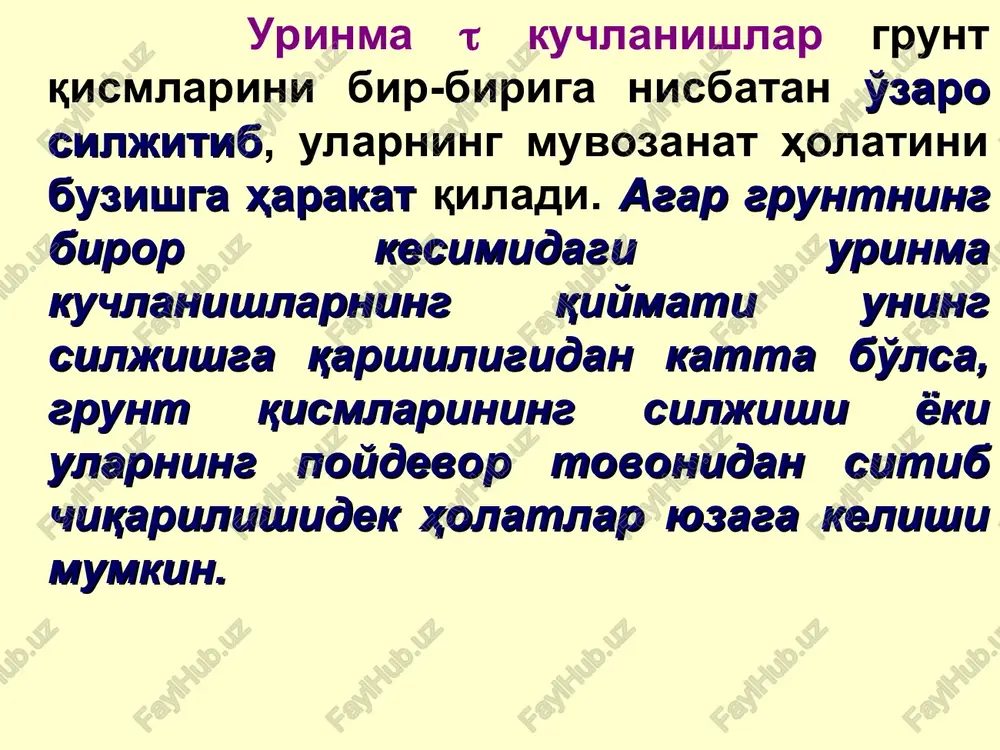

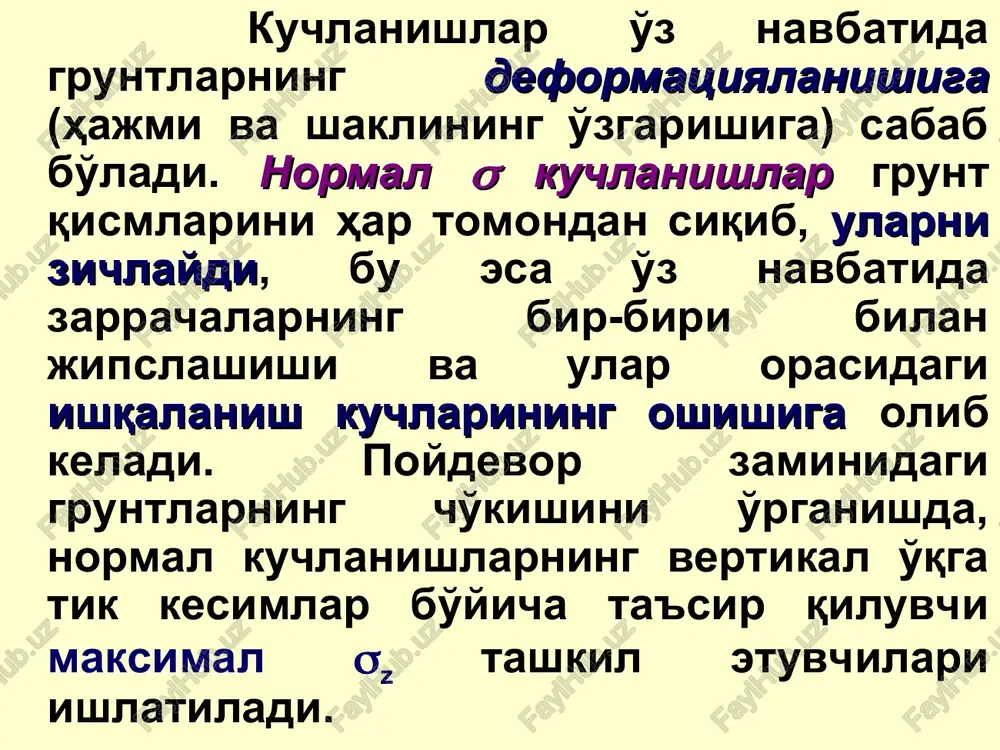

siqib, ularni zichlaydi, bu esa o'z navbatida zarrachalarning bir-biri bilan jipslashishi va ular orasidagi ishqalanish kuchlarining oshishiga olib keladi. poydevor zaminidagi gruntlarning cho'kishini o'rganishda, normal kuchlanishlarning vertikal o'qga tik kesimlar bo'yicha ta'sir qiluvchi maksimal z tashkil etuvchilari ishlatiladi. urinma  kuchlanishlar grunt qismlarini bir-biriga nisbatan o'zaro siljitib, ularning muvozanat holatini buzishga harakat qiladi. agar gruntning biror kesimidagi urinma kuchlanishlarning qiymati uning siljishga qarshiligidan katta bo'lsa, grunt qismlarining siljishi yoki ularning poydevor tovonidan sitib chiqarilishidek holatlar yuzaga kelishi mumkin. qoya gruntlarning minerallari bir-biri bilan bikr bog'langan. shu sababli, inshootlardan foydalanishning amaldagi shart-sharoitlarida ular asosan elastik deformatsiyalanadi. qoya gruntlarining deformatsiyalanish xususiyatlarini materiallar qarshiligidan ma'lum bo'lgan umumlashgan guk qonuni asosida baholash mumkin. demak, deformatsiya moduli (e), ko'ndalang kengayish koeffitsienti () va siljish moduli (g) qoya gruntlari shakl o'zgarishining asosiy ko'rsatkichlari bo'lib xizmat qiladi. bunda siljish moduli quyidagi ifoda bo'yicha aniqlanadi: g = e / 2 ( 1 + ) . (5.1) zarrachalari kuchsiz …

3 / 24

ichi poydevordan zaminga uzatiladigan va grunt qatlamlarida hosil bo'ladigan kuchlanishlarning birmuncha kichik qiymatlarida kuzatiladi. birinchi bosqichning boshlanishida, ancha kichik bosimlar ta'sirida bo'lgan gruntning elastik deformatsiyalanishi hisobiga, poydevor bir-oz cho'kishi mumkin (5.1-rasm, g, oa chizik). bunda cho'kish, grunt zarrachalari, bog'langan suv va qamralgan havoning elastik deformatsiyalanishi hisobiga sodir bo'ladi. gruntning elastik deformatsiyalanish chegarasini tavsiflovchi bosimga uning strukturaviy (tuzilish) mustahkamligi (rs) deyiladi. 5.1 – rasm. poydevor zaminidagi gruntniing deformatsiyalanish bosqichlari: a – zichlanish bosqichi; v – jadal siljish va zichlanish bosqichi; v – umumiy buzilish bosqichi; g – cho'kish grafigi; 1 – qattiq zarrachalarning harakatlanish traektoriyasi; 2 – zarrachalarning deformatsiyalanishgacha bo'lgan joylashuv chizig'i; 3 – deformatsiyalanishdan keyingi joylashuv chizig'i; 4 – mahalliy siljish maydonchalari; 5 – sirpanish (siljish) tekisliklari; 6 – bikr yadro agar bosim yana ham oshirib borilsa, poydevor qirralariga yaqin qismlarda, nafaqat grunt zarrachalarining, shuningdek grunt qatlamlarining ham o'zaro siljishini (5.1–rasm, b) kuzatish mumkin. ya'ni, gruntning bu qismlaridagi urinma kuchlanishlar …

4 / 24

ir bo'ladigan gruntning er yuzasiga bo'rtib (sitib) chiqishi arafasida yakunlanadi. poydevor zaminidagi gruntning navbatdagi yuklanishi uning keskin cho'kishi va bo'zilishiga (yuk ko'tarish qobiliyatining yo'qotilishiga) olib keladi. buzilish poydevor ta'sir zonasidagi gruntning er yuzasiga bo'rtib chiqishi ko'rinishida namoyon bo'ladi (5.1–rasm, v). o'zgaruvchan tashqi yuk bosimi va zamin gruntining cho'kishi orasidagi bog'lanish grafigi 5.1–rasm, g) da ko'rsatilgan. deformatsiyalanishning zichlanish bosqichini chegaralovchi rsr,1 ga birinchi kritik bosim, kuchli siljish va deformatsiyalanish bosqichinining chegarasini tavsiflovchi rcr,2 ga ikkinchi kritik bosim deyiladi. agar poydevor zamindagi kuchlanish-deformatsiya holatining birinchi bosqichi chegarasida ishlasa (r  rcr,1), uning yuk ko'tarish qobiliyati etarli deb qaraladi. chunki, bunda cho'kish chizikli-deformatsiyalanish qonuniyatiga bo'ysunadi. to'g'ri loyihalangan poydevorlar zaminidagi grunt, odatda, shakl o'zgarishining birinchi bosqichi chegarasida ishlaydi. qurilish me'yorlari va qoidalari (qmq) bo'yicha, poydevorsozlik amaliyotining natijalariga asoslangan holda, zamin gruntini rcr,.1 dan bir-oz kattaroq bo'lgan r = rn bosimgacha ishlatish ruxsat beriladi. rn bosim zamin gruntining me'yoriy qarshiligi deyiladi 5.2. tabiiy kuchlanishlar zamin …

5 / 24

urlikdagi kesimida hosil bo'ladigan tabiiy kuchlanishlarning vertikal tashkil etuvchisi quyidagi formula bo'yicha aniqlanadi: zgi =  zi , (5.2) bu erda  - gruntning solishtirma og'irligi; zi - ko'rilayotgan kesimning er yuzasiga nisbatan joylashish chuqurligi. tabiiy kuchlanishlarning gorizontal tashkil etuvchilari miqdorlari bo'yicha bir-biriga teng, ularni aniqlash ifodasi esa quyidagi ko'rinishga ega: xgi = ygi =  zgi , (5.3) bu erda  - yon bosim koeffitsienti:  =  / (1 - ). zamin va poydevorlarni loyihalashda, asosan, tabiiy kuchlanishlarning vertikal tashkil etuvchisi ishlatiladi. shu sababli, bundan keyin faqat ushbu kuchlanishlar haqida so'z yuritiladi va ular shartli ravishda tabiiy kuchlanishlar deb ataladi. qatlamlari har xil gruntlardan tashkil topgan zamin kesimlaridagi tabiiy kuchlanishlar epyurasi 5.2-rasm(b)da ko'rsatilgan. emirilgan gruntlar ustida barpo etiladigan gidrotexnika inshootlari zaminidagi kuchlanishlarni (5.5)-formula bilan hisoblashda, i o'rniga d,ef,i ishlatiladi. agar zamindagi grunt suvga to'la to'yingan va uning tarkibida gidravlik tutash erkin (gravitatsion) suv mavjud bo'lsa, tabiiy kuchlanishlar grunt …
