1 / 14

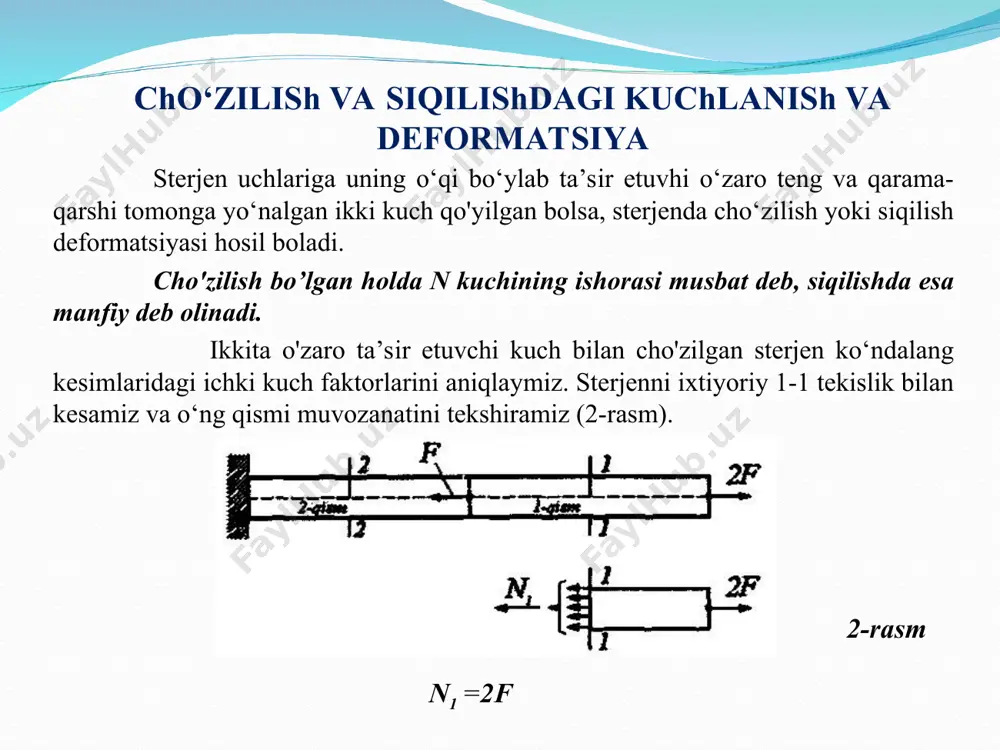

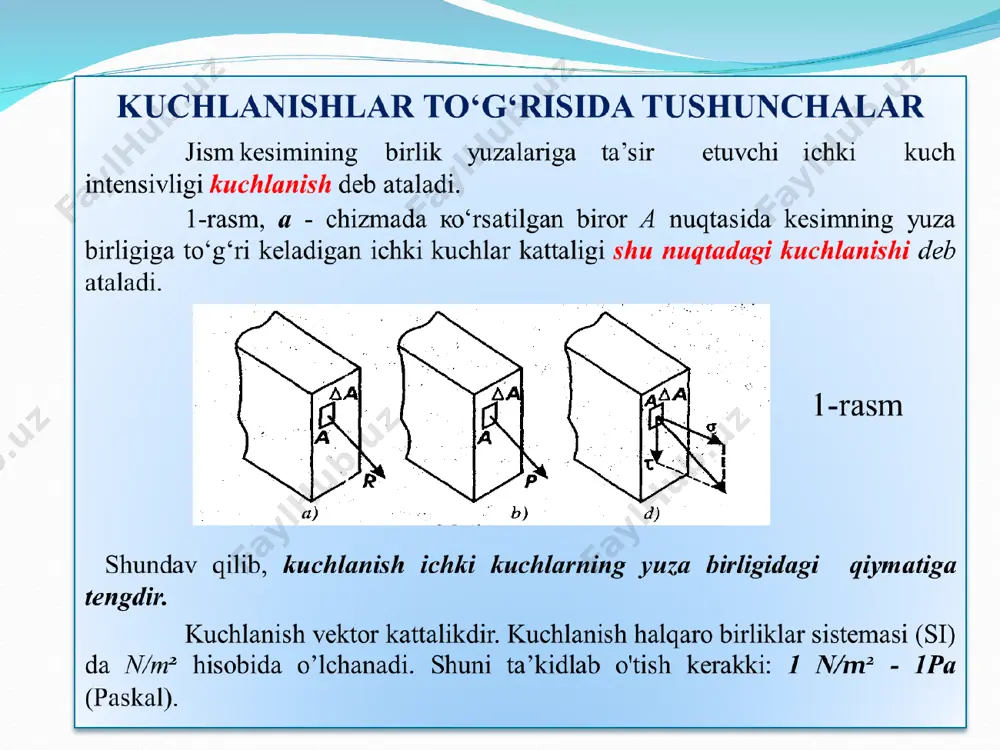

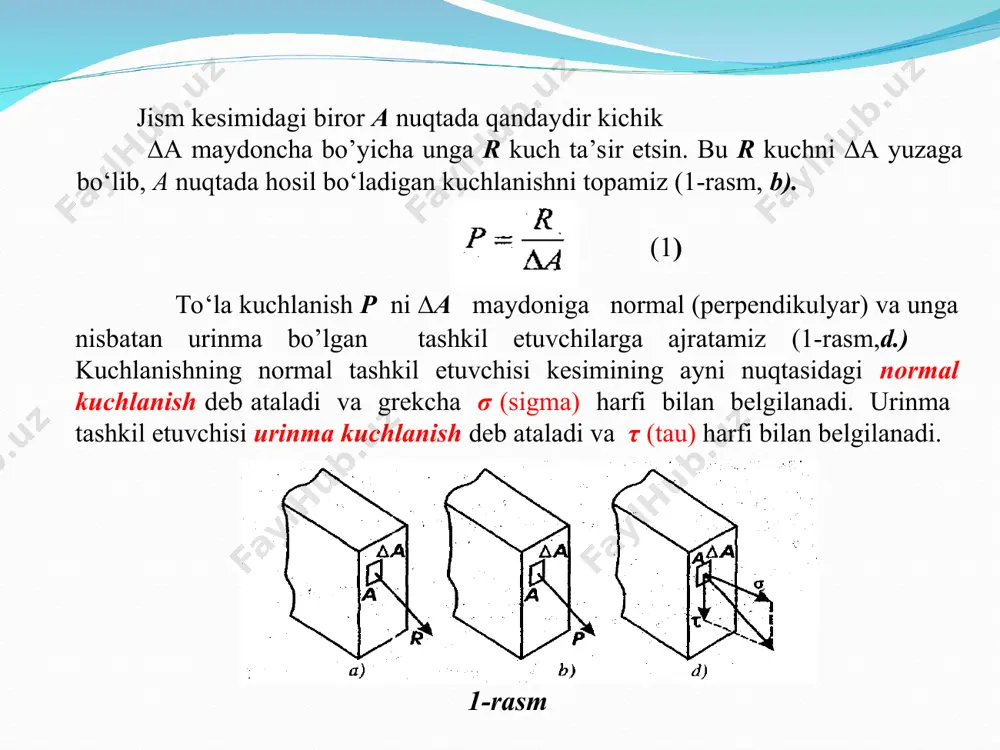

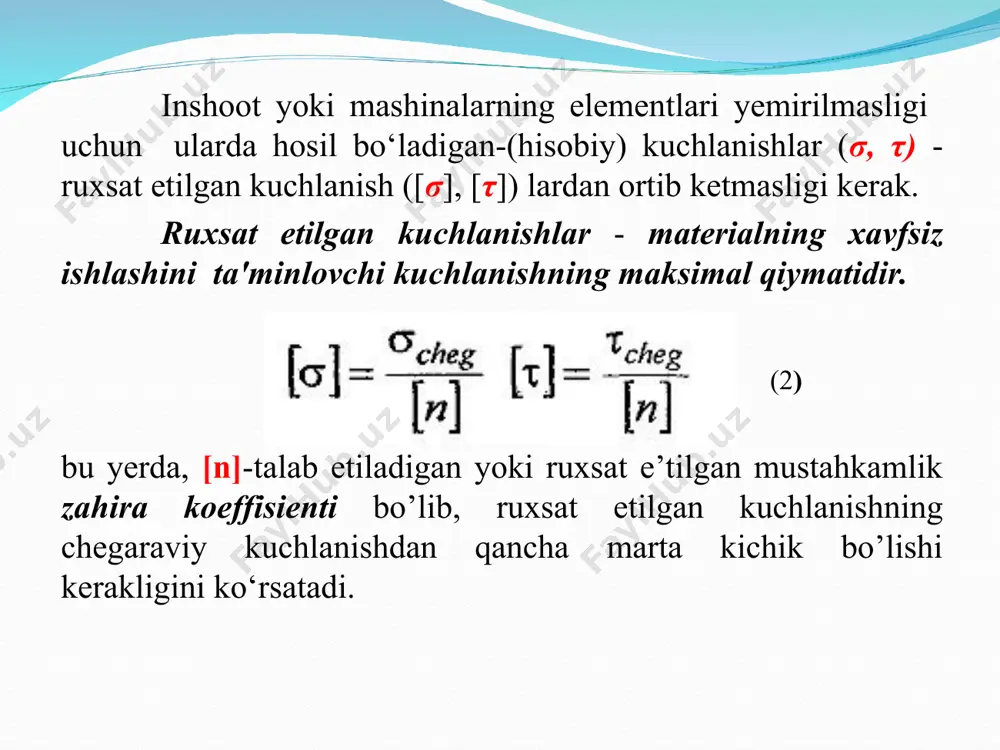

слайд 1 mavzu. kuсhlanishlar to‘la kuchlanish p ni ∆a maydoniga normal (perpendikulyar) va unga nisbatan urinma bo’lgan tashkil etuvchilarga ajratamiz (1-rasm,d.) kuchlanishning normal tashkil etuvchisi kesimining ayni nuqtasidagi normal kuchlanish deb ataladi va grekcha σ (sigma) harfi bilan belgilanadi. urinma tashkil etuvchisi urinma kuchlanish deb ataladi va τ (tau) harfi bilan belgilanadi. 1-rasm (1) jism kesimidagi biror a nuqtada qandaydir kichik ∆а maydoncha bo’yicha unga r kuch ta’sir etsin. bu r kuchni ∆а yuzaga bo‘lib, a nuqtada hosil bo‘ladigan kuchlanishni topamiz (1-rasm, b). inshoot yoki mashinalarning elementlari yemirilmasligi uchun ularda hosil bo‘ladigan-(hisobiy) kuchlanishlar (σ, τ) - ruxsat etilgan kuchlanish ([σ], [τ]) lardan ortib ketmasligi kerak. ruxsat etilgan kuchlanishlar - materialning xavfsiz ishlashini ta'minlovchi kuchlanishning maksimal qiymatidir. bu yerda, [n]-talab etiladigan yoki ruxsat e’tilgan mustahkamlik zahira koeffisienti bo’lib, ruxsat etilgan kuchlanishning chegaraviy kuchlanishdan qancha marta kichik bo’lishi kerakligini ko‘rsatadi. (2) sterjen uchlariga uning o‘qi bo‘ylab ta’sir etuvhi o‘zaro teng va qarama-qarshi …

2 / 14

bo’ladigan kuchlanish quyidagicha topiladi: bu yerda, n - kuch; a - kesinining yuzasi. uzunligi l, ko'ndalang kesim yuzasi a va bir tomoni mahkamlangan, ikkinchi tomoniga esa f kuchi ta’sir etayotgan brusning deformatsiyasini ko‘rib chiqaylik (3-rasm). f kuchi ta’sirida brus ∆l kattalikka cho‘zilgan bo’lsin. bu ∆l kattalik, absolyut cho'zilish deyiladi, absolyut cho‘zilish ∆l ni brusning avvalgi uzunligi l ga nisbatini nisbiy uzayish deyiladi va ε harfi bilan ifodalanadi (4): 3-rasm (3) (4) bu ε kattalik odatda foizda o’lchanadi. shunday qilib, cho'zilish va siqilishda bo’lgan brus deformatsiyasi absolyut va nisbiy uzayish yoki qisqarish biban aniqlanadi. cho zilish va siqilishda guk qonum ingliz fizigi robert guk (1635-1703) kuchlanish va deformatsiyalar orasidagi boglanish qonunni kashf etdi. bu qonunga binoan, deformatsiya natijasida hosil bo’lgan nisbiy uzayish yoki qisqarish normal kuchlanishga to‘g‘ri proprotsionaldir. guk qonunining matematik ifodasi quyidagicha ifodalanadi. bu yerda, e - brus materialining qattiqligi yoki elastik deformatsiyaga ko‘rsatadigan qarshiligi deyiladi. fanda uni materialning bo‘ylama …

3 / 14

‘ylama kuch n va ko'ndalang kesim yuzi a ga muvofiq ishchi kuchlanish (hisobiy kuchlanish) aniqlanadi va ruxsat etilgan kuchlanish bilan taqqoslanadi. (8) 2. kesim tanlash (loyihalash). bo‘ylama kuch va ruxsat etilgan kuchlanishning kattaliklari ma’lum bolsa (8) tenglamaga binoan kesimning zarur oichamlarini aniqlash mumkin. 3. ruxsat etilgan kuchni aniqlash. sterjen kesimining o’lchamlari aniq bo’lganda va u tayyorlangan material uchun [σ] ma’lum bo’lsa, uning ko’ndalang kesimidagi ruxsat etilgan bo’ylama kuchning qiymati topiladi: (9) (10) ruxsat etilgan kuchni aniqlash - hisobiy kuchlanishlarni ruxsat etilgan kuchlanishlar bilan taqqoslashdagidek olib boriladi. cho'zilish va siqilishda ko'ndalang deformatsiya. puasson koeffitsenti sterjenlar cho'zilganda yoki siqilganda ko‘ndalang deformatsiyalar hosil boladi. cho’zilgan sterjenni ко‘rib chiqamiz (4-rasm). sterjenning dastlabki ko’ndalang o’lchami a bo’lsin. deformatsiyaga uchragandan so'ng a1, ga teng bo’ladi. ko’ndalang kesimning absolyut o'zgarishi ∆a = a - a1, ko’ndalang deformatsiyasi deb, nisbiy o'zgarish esa ε1, bilan belgilanadi va quyidagicha bo’ladi (11-ifoda): (11) 4-rasm cho‘zilish (siqilish) dagi ko‘ndalang deformatsiya ε1 ning …

4 / 14

kuchlanishlar to‘g‘risida tushunchalar - Page 4

5 / 14

kuchlanishlar to‘g‘risida tushunchalar - Page 5
