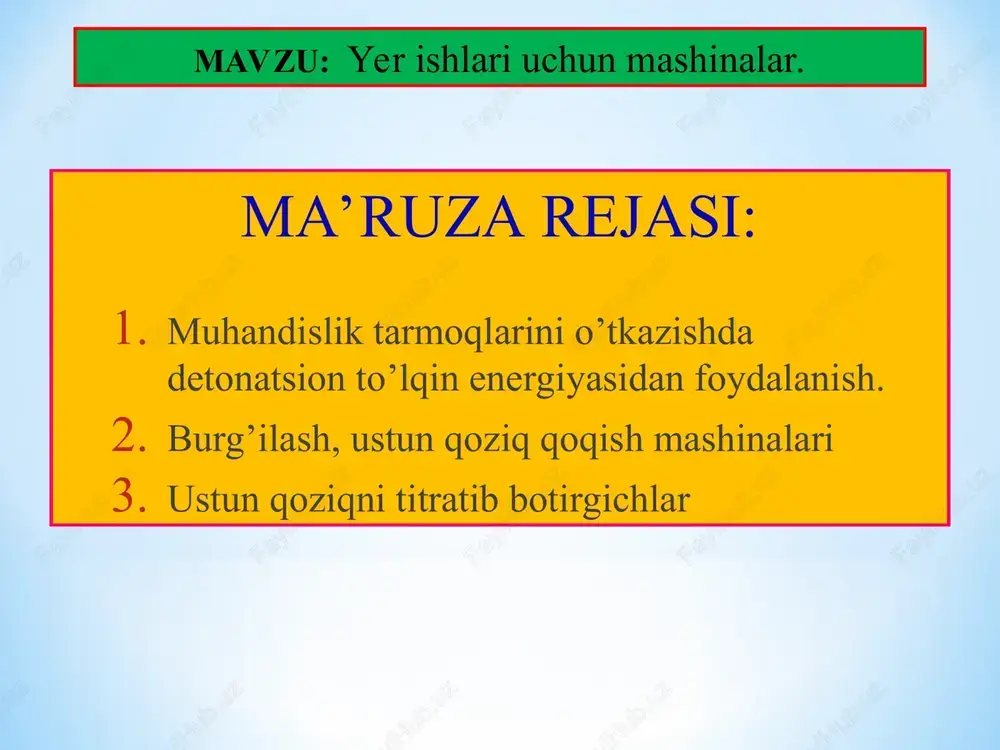

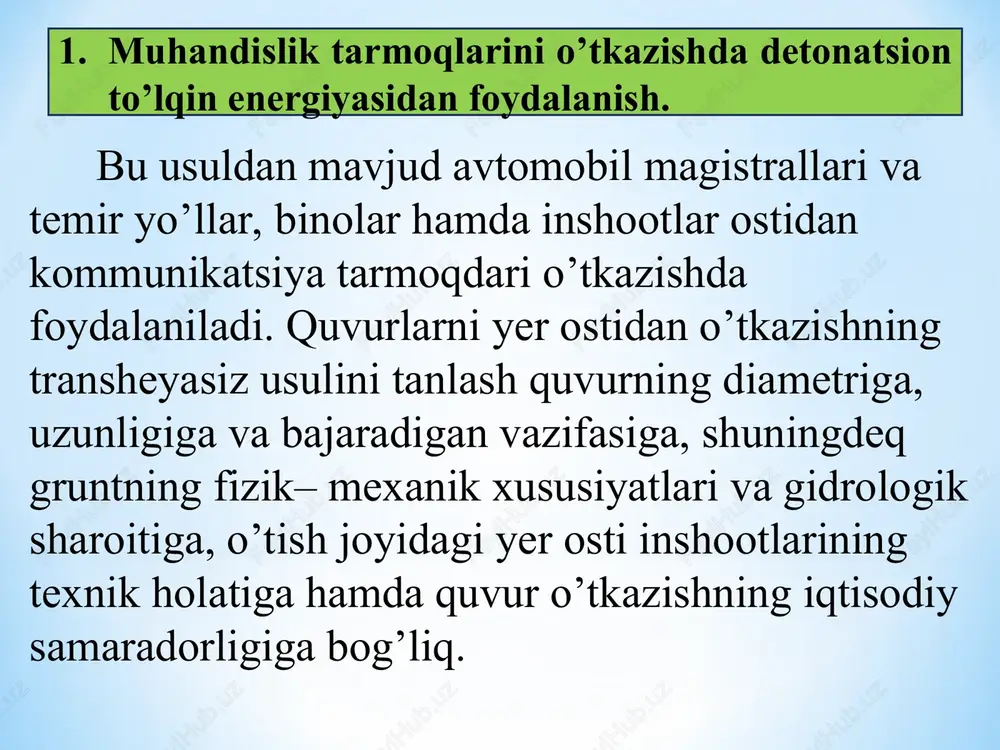

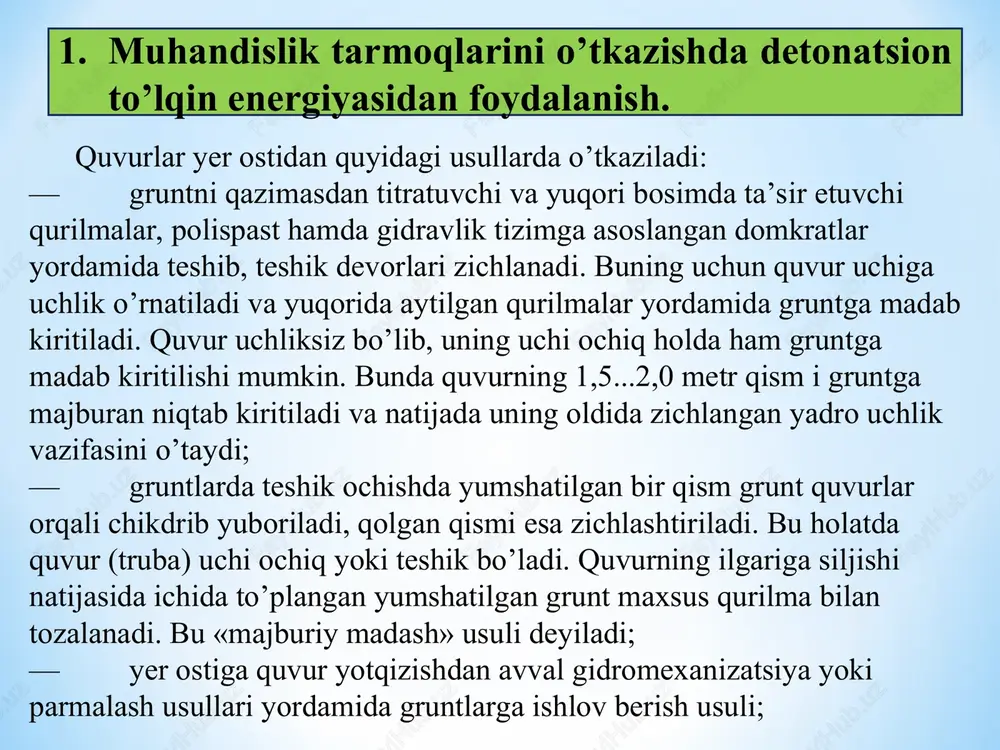

prezentatsiya powerpoint mavzu: yer ishlari uchun mashinalar. ma’ruza rejasi: muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. burg’ilash, ustun qoziq qoqish mashinalari ustun qoziqni titratib botirgichlar muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. bu usuldan mavjud avtomobil magistrallari va temir yo’llar, binolar hamda inshootlar ostidan kommunikatsiya tarmoqdari o’tkazishda foydalaniladi. quvurlarni yer ostidan o’tkazishning transheyasiz usulini tanlash quvurning diametriga, uzunligiga va bajaradigan vazifasiga, shuningdeq gruntning fizik– mexanik xususiyatlari va gidrologik sharoitiga, o’tish joyidagi yer osti inshootlarining texnik holatiga hamda quvur o’tkazishning iqtisodiy samaradorligiga bog’liq. muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. quvurlar yer ostidan quyidagi usullarda o’tkaziladi: — gruntni qazimasdan titratuvchi va yuqori bosimda ta’sir etuvchi qurilmalar, polispast hamda gidravlik tizimga asoslangan domkratlar yordamida teshib, teshik devorlari zichlanadi. buning uchun quvur uchiga uchlik o’rnatiladi va yuqorida aytilgan qurilmalar yordamida gruntga madab kiritiladi. quvur uchliksiz bo’lib, uning uchi ochiq holda ham gruntga madab kiritilishi mumkin. bunda quvurning 1,5...2,0 metr qism i gruntga majburan …

2 / 28

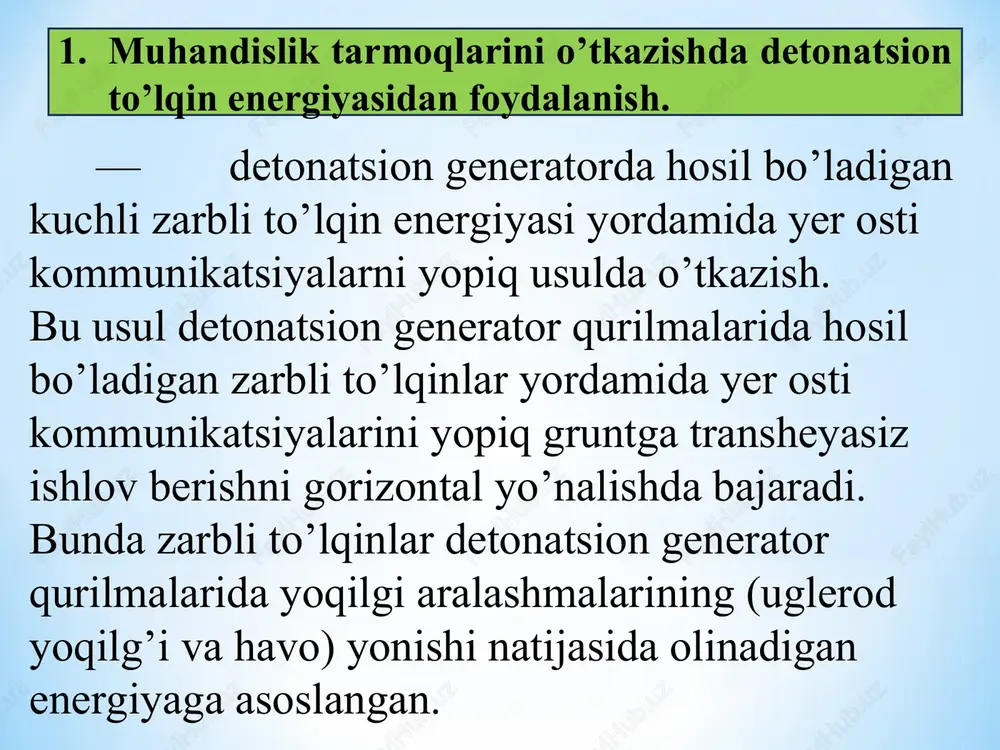

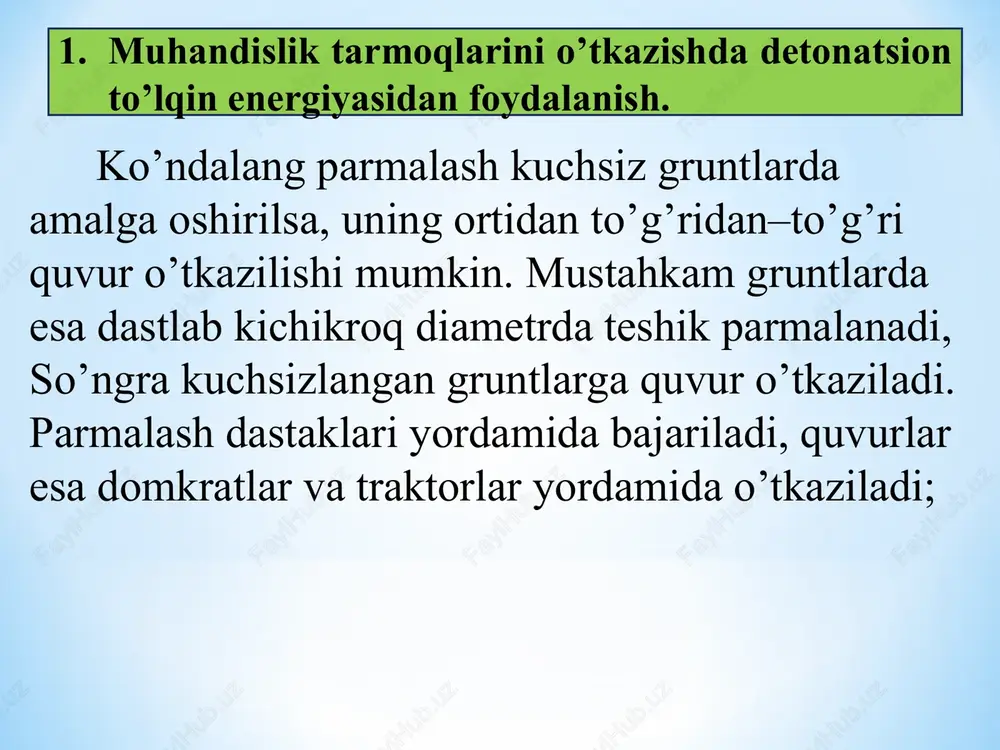

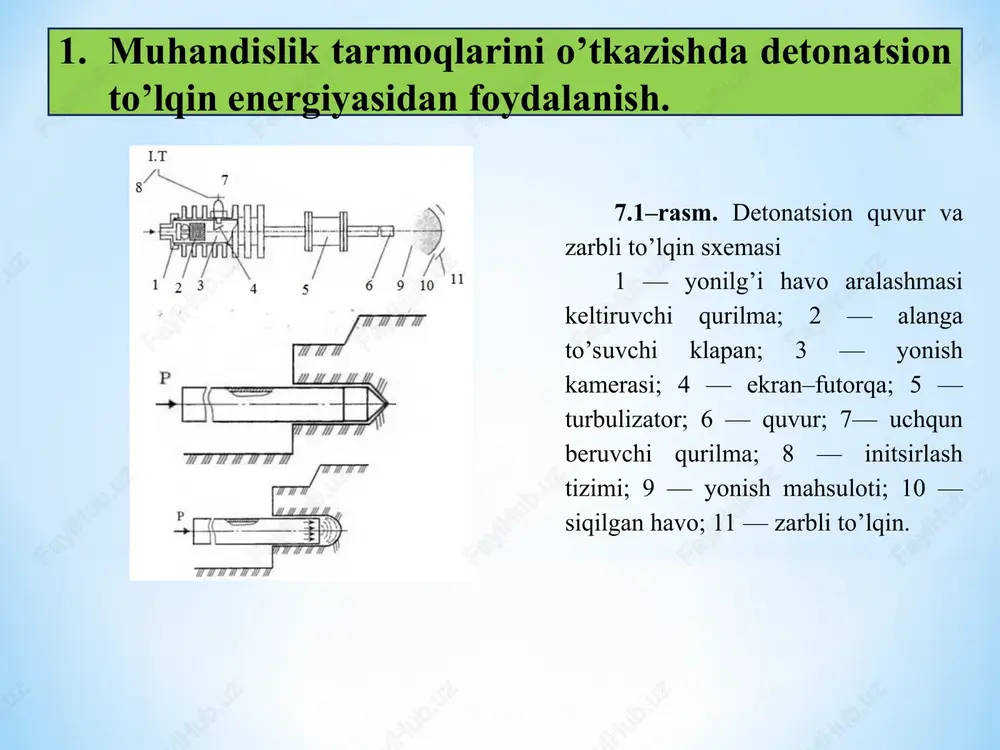

armalash kuchsiz gruntlarda amalga oshirilsa, uning ortidan to’g’ridan–to’g’ri quvur o’tkazilishi mumkin. mustahkam gruntlarda esa dastlab kichikroq diametrda teshik parmalanadi, so’ngra kuchsizlangan gruntlarga quvur o’tkaziladi. parmalash dastaklari yordamida bajariladi, quvurlar esa domkratlar va traktorlar yordamida o’tkaziladi; muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. 7.1–rasm. detonatsion quvur va zarbli to’lqin sxemasi 1 — yonilg’i havo aralashmasi keltiruvchi qurilma; 2 — alanga to’suvchi klapan; 3 — yonish kamerasi; 4 — ekran–futorqa; 5 — turbulizator; 6 — quvur; 7— uchqun beruvchi qurilma; 8 — initsirlash tizimi; 9 — yonish mahsuloti; 10 — siqilgan havo; 11 — zarbli to’lqin. muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. — detonatsion generatorda hosil bo’ladigan kuchli zarbli to’lqin energiyasi yordamida yer osti kommunikatsiyalarni yopiq usulda o’tkazish. bu usul detonatsion generator qurilmalarida hosil bo’ladigan zarbli to’lqinlar yordamida yer osti kommunikatsiyalarini yopiq gruntga transheyasiz ishlov berishni gorizontal yo’nalishda bajaradi. bunda zarbli to’lqinlar detonatsion generator qurilmalarida yoqilgi aralashmalarining (uglerod yoqilg’i va havo) …

3 / 28

un uchqun berish qurilmasi silindrik ekran–futorqa 4 ga joylashtirilgan. muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. 7.2–rasm. detonatsion to’lqin energiyasi hosil qiluvchi qurilmaning umumiy ko’rinishi 1 — rama; 2 — detonatsion quvur; 3 — gidrosilindr; 4 — yonish kamerasi; 5 —karkas; 6 — gidrosilindr; 7—kompressor; 8— kompressor yuritmasi–zanjirli uzatma; 9 — benzin uchun asosiy bak 10 — benzin uchun qo’shimcha baq 11 — yonilgi havo aralashmasi uchun quvur–o’tkazgichlar. muhandislik tarmoqlarini o’tkazishda detonatsion to’lqin energiyasidan foydalanish. alanga oqimini tezlanishi uchun detonatsion quvur konstruksiyasiga birin– ketin qilib yonish kamerasi va turbulizator 5 joylashtirilgan. quvur 6 detonatsion generatorning asosiy ishchi hajmi bo’lib yonish sodir bo’ladi. yonish mahsuloti katta bosim ostida quvurning ochiq tomonidan chikib, zarbli to’lqin bilan ketma–ket diskd muddatli ta’sir etadi va bu jarayon sikli kaytarilib gruntga ishlov beradi. gruntga gorizontal ishlov berishda bino va inshootlar ostidan kommunikatsiya tarmoqdari o’tkazish uchun dastlab obyektning ikkala tomonidan gruntga ishlov berish chuqurligida chuqur qaziladi. so’ngra …

4 / 28

turli mashinalarga (ekskavator, traktor) o’rnatilgan kopyor qurilmalaridan foydalaniladi. 7.4 –rasm. relsli kopyor sxemasi 1–platforma; 2–ko’chuvchi rama; 3–strela; 4–tiklovchi tayanch; 5– strelani gorizontal holatini o’zgartirish mexanizimi; 6–strelani siljitish mexanizimi; 7–katoklar. 7.2 burg’ilash, ustun qoziq qoqish mashinalari relsda yuruvchi kopyorlar (7.4–rasm) platforma 1, ko’chuvchi rama 2, strela 3 bilan tiklovchi tayanch 4, strelani gorizontal holatini o’zgartirish mexanizmi 5, strelani siljitish mexanizmi 6 va katoklar 7 dan iborat. bunday qurilmalar qoziqlarni ushlab turuvchi va yo’naltiruvchi konstruksiya, qoziqni botirish va qoziq qoqish mexanizmi (bolg’a, titrab botiruvchi va boshqalar); dvigatel, elektrogenerator, kompressor, bug’ qozoni, ko’tarish uchun blok va po’lat arqonli chig’irlardan iborat bo’lgan kuch qurilmalaridan, shuningdek, suv o’tkazuvchi shlang va quvurlari bo’lgan nasosdan iborat. botirish jarayoni qoziqni ko’tarish va joyiga o’rnatish qoziqni qoqish mexanizmini keyingi qoqishni amalga oshirish uchun ko’tarishdan iborat. bu ishlarni bajarishda qoqish vaqti qoquvchi bolg’a konstruksiyasiga bog’liq. kopyorlar po’lat relslarda va zanjirlarda yuruvchilarga, shuningdek, suzuvchilarga bo’linadi. oddiy kopyorlar bilan ishlaganda ularni siljitish …

5 / 28

kat qiluvchi bug’ yoki havo yordamida ishlovchi bolg’alar bug’ silindridan iborat. silindr aso- siy zarb beruvchi qism bo’lib, ichida shtokli qo’zg’almas porshen joylashgan. 7.2 burg’ilash, ustun qoziq qoqish mashinalari 7.6 –rasm. oddiy harakatli bug’–havo yordamida ishlovchi bolg’a sxemasi. 1-korpus, 2-qo’zg’almas porshen, havo yoki bug’ yordamida ishlovchi bolg’alar (5.6–rasm) korpus 1, 2 qo’zg’almas porshen 3, shtok 4, taqsimlash porshenlari 5, b va yo’naltiruvchi reyka 7 dan iborat. 7.2 burg’ilash, ustun qoziq qoqish mashinalari bolg’a quyidagicha ishlaydi. bug’ taqsimlovchini dastlabki holatida bug’ shtok bo’ylab o’tib, porshen tepasidagi bo’shliqni to’ldiradi va silindrni yuqoriga ko’taradi. bu vaqtda taqsimlash reykasi avtomatik ravishda bug’ taqsimlovchi mexanizmni oraliq holatga keltiradi va pastki porshen silindrga o’tadigan bug’ yo’lini berkitadi. ishlab bo’lgan bug’ atmosferaga chiqadi. silindr o’zining og’irligi bilan pastga tushadi. 7.2 burg’ilash, ustun qoziq qoqish mashinalari ikki harakatli bug’ va havo yordamida ishlovchi bolg’alar (5.7–rasm) ancha takomillashgan. ular korpus 1, porshen 2, shtok 4, boyok 5 va sandon …

6 / 28

, tovon 2, ishchi silindr 3, chiqarish tirqishi 4, yonilg’i nasosi 5, yo’naltiruvchi silindr 6 va tayanch halqa 7 dan iborat. u quyidagicha ishlaydi: bolg’ani ishga tushirish uchun porshen yuqoriga ko’tariladi. natijada porshen halqasi havo kiruvchi tirqishni ochadi va porshen ostidagi bo’shliq toza havoga to’ladi. i holatdan porshen avtomatik ravishda ilmoqdan chiqadi va pastga harakatlanadi. porshen havo kirituvchi tirqishga yetmasdan, yonilg’i nasosining dastasini bosadi. yonilg’i nasosi harakatga kelib, sferik chuqurlashgan shabotga yonilg’i beradi (ii holat). 7.2 burg’ilash, ustun qoziq qoqish mashinalari porshenning keyingi harakatida tirqish berkitiladi, havo ishchi silindrda yonish kamerasining hajmigacha qisiladi (iii holat), siqish natijasida havo o’zi yonish haroratigacha kiziydi. pastki ulik nuktada porshen shabotga uriladi va zarb quvvati yonilg’i parchalanishiga va qoziqni qoqishga sarf bo’ladi. tumansimon yonilg’i havo bilan aralashadi va yonadi. gazlarning kengayishi natijasida porshen (iv holat) yuqoriga ko’tariladi va jarayon yangidan boshlanadi. 7.2 burg’ilash, ustun qoziq qoqish mashinalari shtangali dizel bolg’alarda majburiy sovitish yo’qligi tufayli …
