1 / 20

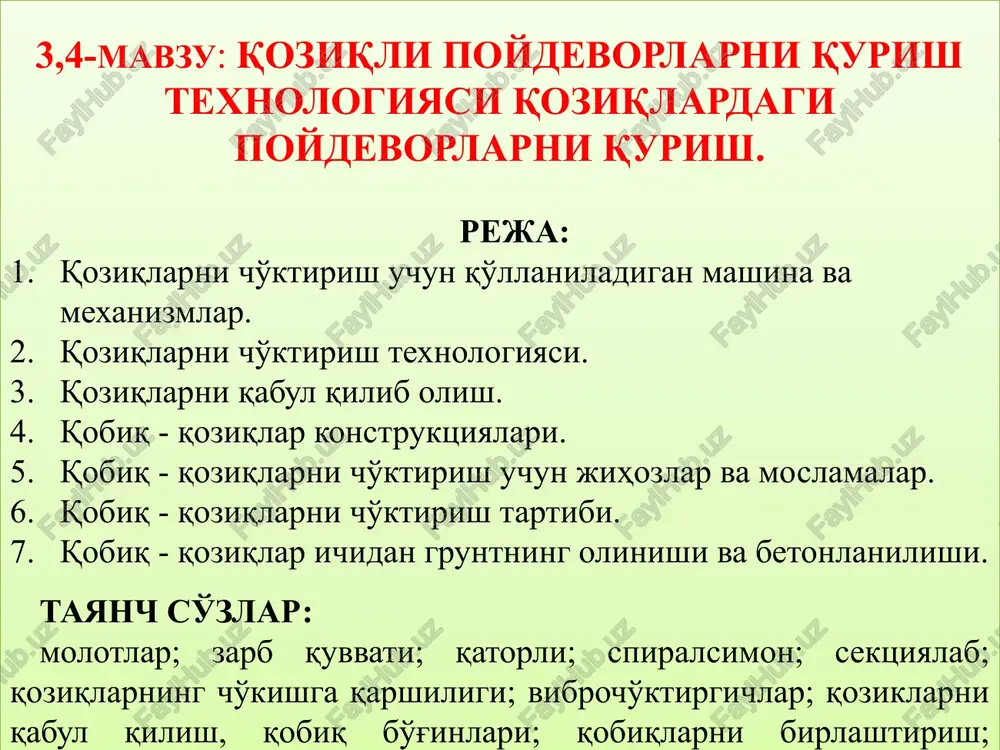

slayd 1 3,4-mavzu: qoziqli poydevorlarni qurish texnologiyasi qoziqlardagi poydevorlarni qurish. reja: qoziqlarni cho'ktirish uchun qo'llaniladigan mashina va mexanizmlar. qoziqlarni cho'ktirish texnologiyasi. qoziqlarni qabul qilib olish. qobiq - qoziqlar konstruktsiyalari. qobiq - qoziqlarni cho'ktirish uchun jihozlar va moslamalar. qobiq - qoziqlarni cho'ktirish tartibi. qobiq - qoziqlar ichidan gruntning olinishi va betonlanilishi. tayanch so'zlar: molotlar; zarb quvvati; qatorli; spiralsimon; sektsiyalab; qoziqlarning cho'kishga qarshiligi; vibrocho'ktirgichlar; qoziklarni qabul qilish, qobiq bo'g'inlari; qobiqlarni birlashtirish; qobiqlarni cho'ktirish; qo'llaniladigan mexanizm, yordamchi qurilmalar ularning quvvati va turiga qarab tanlanadi, bu o'z navbatida qoziqlar uzunligi va og'irligiga bog'liq. molotlarning quvvati tuproq qarshiligini engib loyihadagi chuqurlikka cho'ktira olishi lozim. molotlar turi va og'irligini tuproq sharoiti va mavjud energiyaning turiga qarab tanlanadi. og'ir qoziqlarni, qattiq tuproqlarga cho'ktirishdagi birlamchi va ikkilamchi ta'sirli bug' havoli molotlar ishlatiladi. bularni kamchiligi unumdorligi kamligi va maxsus bug' hosil qiluvchi jihozlarni talab qilishidir. zich tuproqli joylarda unumdorligi yaxshi va qulay bo'lgan dizel molotlar ishlatiladi. yumshoq tuproqli joylarda …

2 / 20

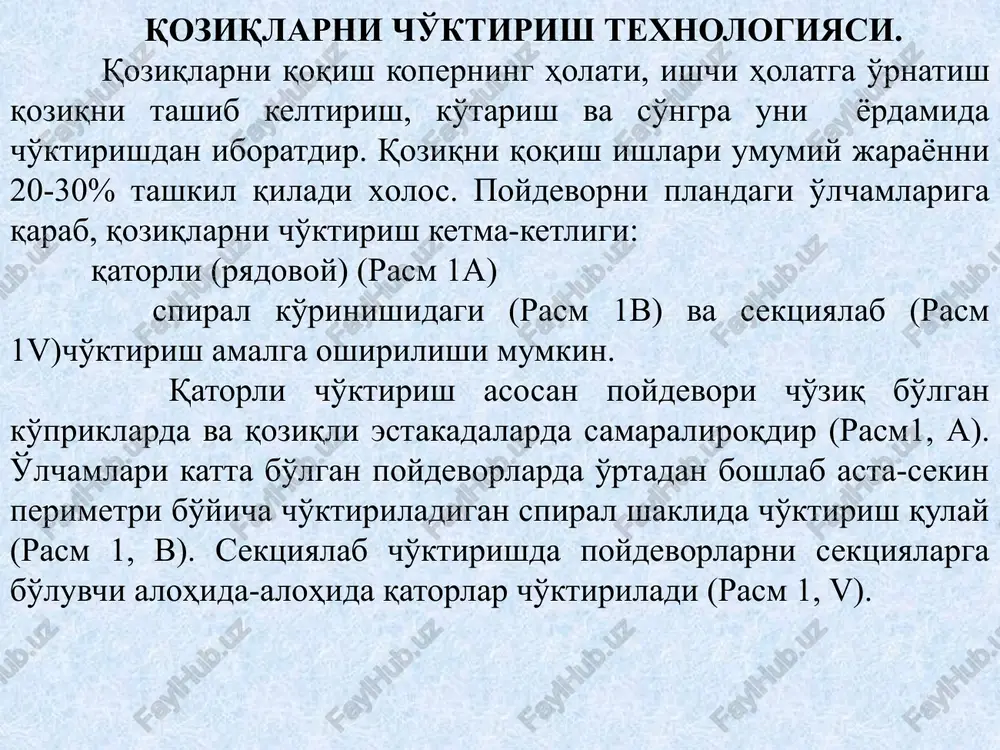

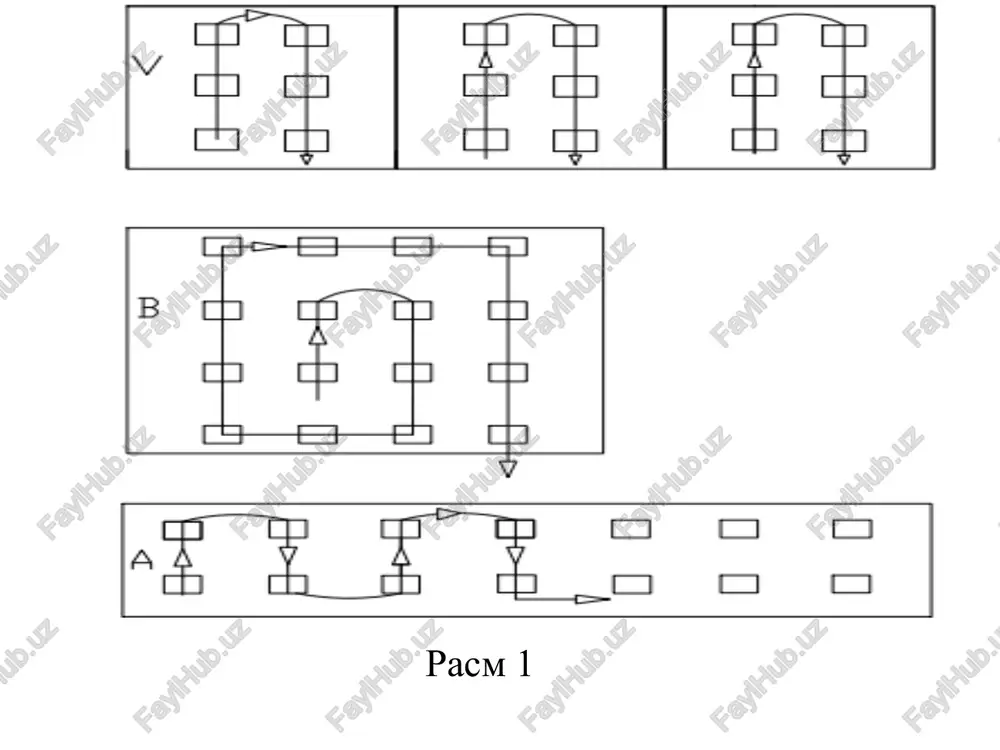

'rinishidagi (rasm 1b) va sektsiyalab (rasm 1v)cho'ktirish amalga oshirilishi mumkin. qatorli cho'ktirish asosan poydevori cho'ziq bo'lgan ko'priklarda va qoziqli estakadalarda samaraliroqdir (rasm1, a). o'lchamlari katta bo'lgan poydevorlarda o'rtadan boshlab asta-sekin perimetri bo'yicha cho'ktiriladigan spiral shaklida cho'ktirish qulay (rasm 1, b). sektsiyalab cho'ktirishda poydevorlarni sektsiyalarga bo'luvchi alohida-alohida qatorlar cho'ktiriladi (rasm 1, v). rasm 1 molotlar yordamida qoqishda qoziq (temirbeton) boshiga metall nagalovnik o'rnatiladi.(rasm 2) qoziqni qoqishni to'qmoqni uning boshiga asta-sekin tushirishdan boshlanadi. biroq cho'kkandan so'ng esa bir necha engil zarb beriladi va so'ngra me'yordagi zarb bilan urilaveradi. qoziqlarni qoqish jarayonida ularni cho'kishga qarshiligi (imkoni) o'lchab boriladi. hisobiy cho'kish imkoniga etgach qoqish to'xtatiladi. qoziqni qoqishda bir zalog (zarblar soni)da, odatda 10 ta zarb qabul qilinadi, 2sm.dan kam bo'lmasligi kerak. agar kam bo'lsa unda molotning og'irrog'idan foydalanish zarur. qoziqlarni qoqish davrida ma'lum qoidaga muvofiq yozuvlarni olib borilishi kerak. qoziqlarni vibrocho'ktirgich yordamida cho'ktirishda ish tartibi molotlar ishiga o'xshab ketadi. faqat vibrocho'ktirgichni qoziqqa ulash o'ta …

3 / 20

oki eds turidagi 5000 l-min.gacha suv haydaydigan nasoslar va yuvish uchun 37-106 mm. diametrdagi metall quvurlar ishlatilishi mumkin. qoziqlarni qabul qilib olish. qoziqlarni qoqilishini maxsus komissiya tomonidan ularni loyihaga va normaga to'g'ri kelishini tekshirib olinadi (qoziqlarni qoqish jurnallari, geodezik dalolatnomalar va sinov qoziqlari tekshiriladi). qoziqlarni qabul qilib olingandan so'ng ularni birlashtiruvchi poydevor qo'yiladi. poydevor qurish joylarda suv bor-yo'qligiga qarab ochiq kotlovanda yoki shpuntlar bilan o'ralgan kotlovanda qurilishi mumkin. zarur bo'lganda betonli tampon qatlami quyiladi (kamida 1m.bo'lgan). qoziqli poydevorlar turlari 3 rasmda ko'rsatilgan. ayrim hollarda katta ko'priklarning poydevorlarini qurish uchun aylanali tsilindrik quvurlar shaklidagi qobiq - qoziqlardan foydalaniladi. qobiq bo'g'inlari 0.6 m dan 2 m gacha bo'lgan hollarda zavodlarda tsentrifiguralarda, undan kattaroq o'lchamlaridagi bo'g'inlar esa tsilindrik vibroqoliplarda tayyorlanadi. qobiqlar odatda v40 klassli betondan tayyorlanadi (rasm 10.). zo'riqtirlmagan oddiy o'zakli va at-vii klassli armatura qo'llanilishi mumkin. armatura odatda bir qator qilib joylashtiriladi. betonning himoya qavati 4 sm.dan kam bo'lmasligi lozim. qobiqlar bo'g'inlari …

4 / 20

rilishi mumkin. qobiq - qoziqlarning zaminga tayanish xolatlari 13 rasmda ko'rsatilgan. qobiqlarni loyihada ko'rsatilgan chuqurlikka cho'ktirish uchun maxsus jihozlar lozim bo'ladi: vibrocho'ktirgichlar (quvvati mos keluvchi); qobiqlarni cho'ktirish uchun yo'naltiruvchi inshootlar (karkaslar yoki boshqa konstruktsiyalar); qobiq ichidan gruntni chiqarish uchun jihozlar (erliftlar, gidroelevatorlar, greyferlar). cho'ktirish tezligi, qobiqni gruntga cho'ktirish yakunlashishiga yaqin qolganda, 1 - 5 sm/min atrofida bo'lib, tebranish amplitudasi 0,3 - 0,5 sm bo'ladi. qobiqlar poydevorda ishonchli ishlashlari uchun ular aniq loyiha holatida yoki minimal chetlanishlar bilan cho'ktirilishlari lozim. bu shartni ta'minlash uchun, odatda yo'naltiruvchi inshootlardan foydalaniladi. yo'naltiruvchi inshootlar cho'ktirishning boshlang'ich davrida ancha qo'l keladi. yo'naltiruvchi moslamalar qo'llanilgan hollarda loyihadan chetlanish 10 sm dan oshmaydi. qobiq - qoziqlarni cho'ktirish uchun qo'llaniladigan jihozlarga ko'p elektr quvvati ketadi. shu sababdan qurilish kuchli elektr moslamalar bilan jihozlanishi lozim. qobiqlarni cho'ktirish ushbu tartibda olib boriladi: qurilish maydoni chegarasida bo'g'inlarni tashish; bo'g'inlarni ko'tarish va yo'naltiruvchi moslamalarga o'rnatish; bo'g'inlarni o'zaro birlashtirish; vibrocho'ktirgichni qobiq ustiga o'rnatish va …

5 / 20

an foydalaniladi. gruntga ejektorlar yoki greyferlar yordamida ishlov berilishi mumkin. qumli, supesli va yaxshi yuviluvchi tuproq gruntlar erlift eki gidroelevatorlar yordamida chiqarilishi mumkin. cho'ktirish davrida qo'sh vibrocho'ktirgichlardan foydalanish qulay, u xolda ularning orasidan greyfer yoki quvur o'tkazilishi mumkin. qobiq ichidan grunt chiqarib bo'lingandan so'ng betonlash ishlari bajariladi. nazorat savollari: qobiq - qoziqlar qanday xollarda qo'lllaniladi? qobiq - qoziqlarni cho'ktirish uchun qanday jixozlar va moslamalardan foydalaniladi? qobiq - qoziqlar qanday tartibda cho'ktiriladi? qobiq - qoziqlar ichidan grunt qanday moslamalar bilan olinishi mumkin? qoziqlarni cho'ktirish uchun qanday mashina va mexanizmlardan foydalaniladi? qoziqlarni qanday ketma-ketlikda cho'ktirish mumkin? qoziqlarning hisobiy cho'kish qarshiligi qanday aniqlanadi? qoziklarni qabul qilib olish tartibi qanday? asosiy adabiyotlar alberto carpinteri. structural mechanics fundamentals. crc press taylor and francis group. great britain. 2013 k.s.abdurashidov, b.a.qobilov, n.j.to'ychiev, a. rahimboev «qurilish mexanikasi» toshkent. «o'zbekiston», 1999 yil 382 bet. n.j. to'ychiev va boshqalar. qurilish mexanikasi nazariy asoslari va amaliy masalalar.t.: moliya- 2002y, 459 b. …
