1 / 21

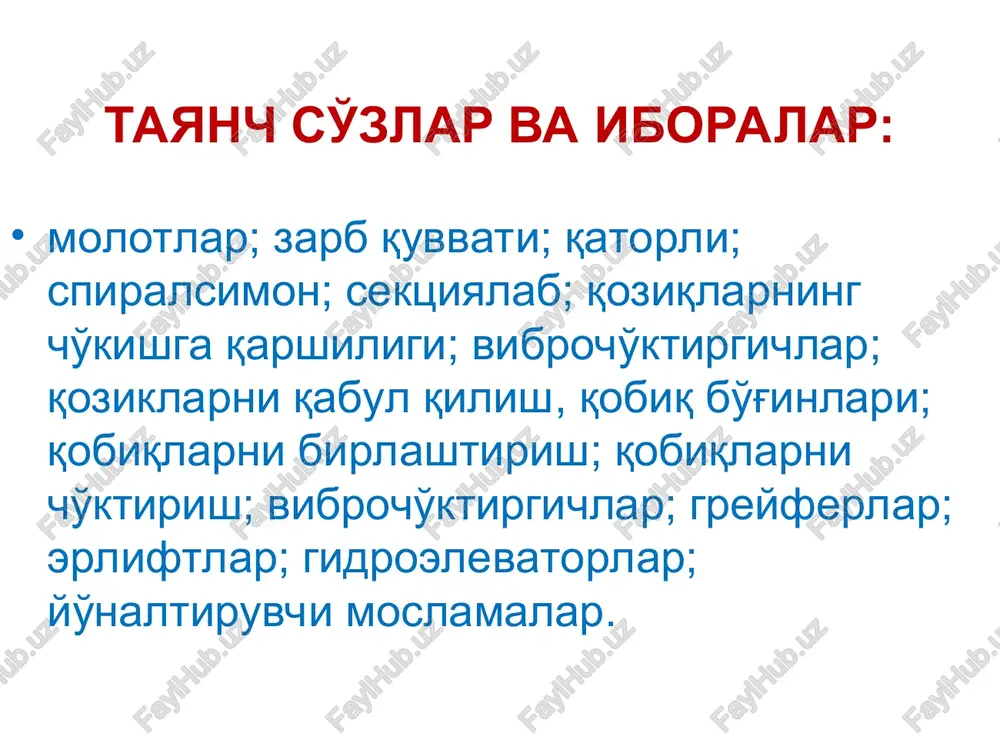

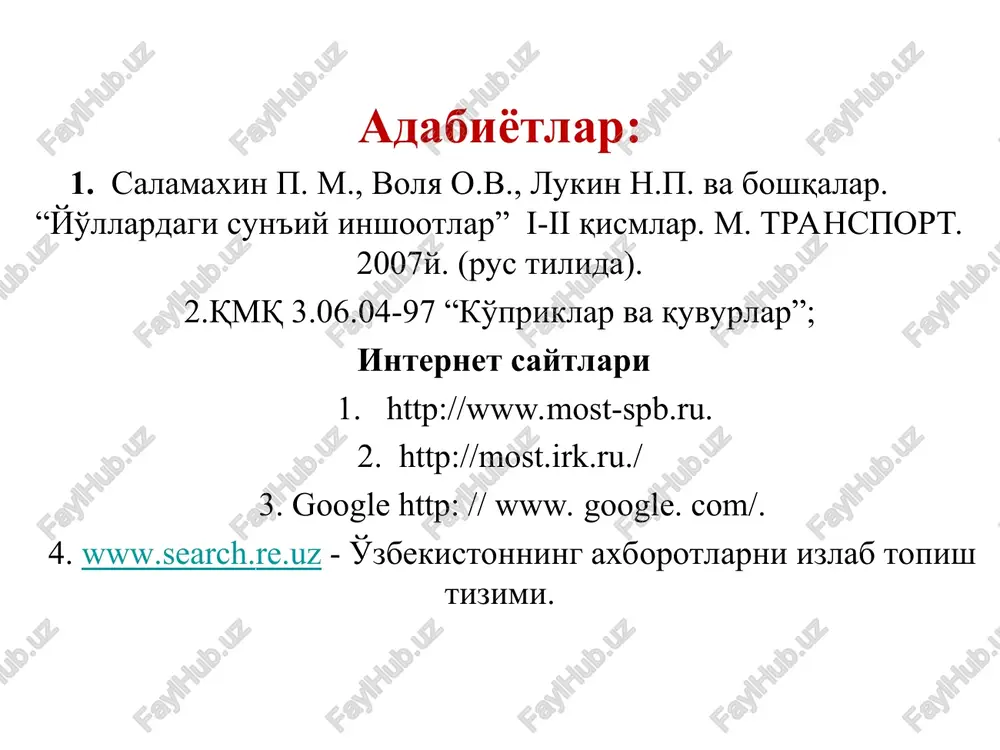

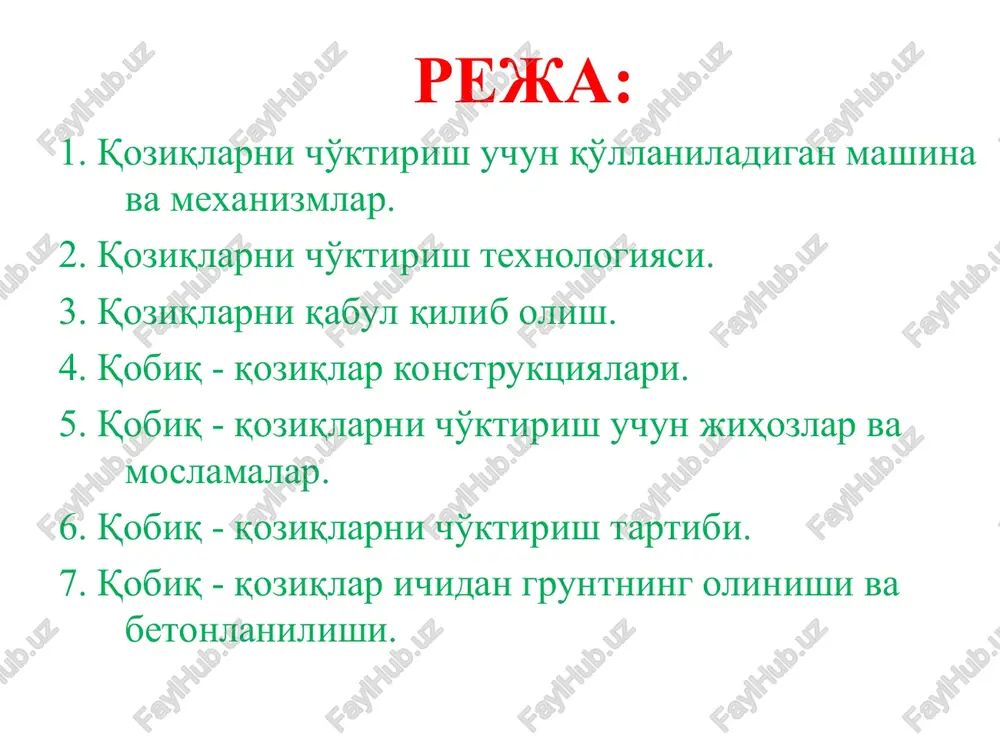

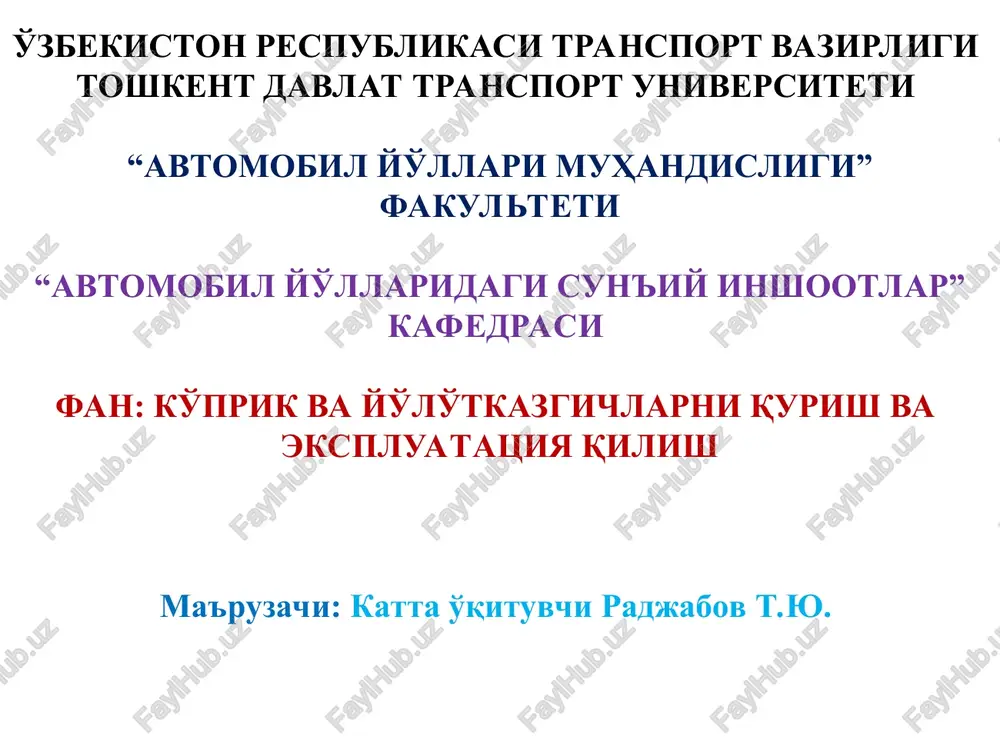

ma'ruza №1: kirish. avtomobil yo'llaridagi sun'iy inshootlar turlari. o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muhandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshootlar” kafedrasi fan: ko'prik va yo'lo'tkazgichlarni qurish va ekspluatatsiya qilish ma'ruzachi: katta o'qituvchi radjabov t.yu. ma'ruza №5: qoziqli poydevorlarni qurish texnologiyasi. qobiq-qoziqlardagi poydevorlarni qurish.. reja: 1. qoziqlarni cho'ktirish uchun qo'llaniladigan mashina va mexanizmlar. 2. qoziqlarni cho'ktirish texnologiyasi. 3. qoziqlarni qabul qilib olish. 4. qobiq - qoziqlar konstruktsiyalari. 5. qobiq - qoziqlarni cho'ktirish uchun jihozlar va moslamalar. 6. qobiq - qoziqlarni cho'ktirish tartibi. 7. qobiq - qoziqlar ichidan gruntning olinishi va betonlanilishi. tayanch so'zlar va iboralar: molotlar; zarb quvvati; qatorli; spiralsimon; sektsiyalab; qoziqlarning cho'kishga qarshiligi; vibrocho'ktirgichlar; qoziklarni qabul qilish, qobiq bo'g'inlari; qobiqlarni birlashtirish; qobiqlarni cho'ktirish; vibrocho'ktirgichlar; greyferlar; erliftlar; gidroelevatorlar; yo'naltiruvchi moslamalar. adabiyotlar: 1. salamaxin p. m., volya o.v., lukin n.p. va boshqalar. “yo'llardagi sun'iy inshootlar” i-ii qismlar. m. transport. 2007y. (rus tilida). qmq 3.06.04-97 “ko'priklar va quvurlar”; internet …

2 / 21

unumdorligi kamligi va maxsus bug' hosil qiluvchi jihozlarni talab qilishidir. zich tuproqli joylarda unumdorligi yaxshi va qulay bo'lgan dizel molotlar ishlatiladi. yumshoq tuproqli joylarda dizel molotlar (kesimi kichik qoziqlarni qoqishda) yaxshi samara bermaydi. chunki tuproqning qarshiligi kam bo'lgani uchun yonish yaxshi bo'lmaydi. qumli va supesli tuproqlarda va elektr energiyasi bor joyda vibrocho'ktirgichlardan foydalaniladi. molotlarning turiga qarab koperlar tanlanadi. strelalarning uzunligi qoziqlarning uzunligiga botslik. molotning o'lchami va turlarini tanlashda ularning zarb quvvatlariga ahamiyat beriladi. zarb quvvati quyidagicha rpr = bo'lganda w 25 rpr ; w - to'qmoq zarbining quvvati, n*m; rpr- qoziqning chegaraviy qarshiligi (ko'tarish qobiliyati) (n). ro - grunt bo'yicha qoziqning hisobiy ko'tarish qobiliyati (kn); k - bir xillik koeffitsienti - 0,7 teng; m 2 - ish sharoiti koeffitsienti. (poydevordagi qoziqlar soni va uning konstruktsiyasiga bog'liq). qoziqlarni cho'ktirish texnologiyasi. qoziqlarni qoqish koperning holati, ishchi holatga o'rnatish qoziqni tashib keltirish, ko'tarish va so'ngra uni yordamida cho'ktirishdan iboratdir. qoziqni qoqish ishlari umumiy …

3 / 21

qismi og'irligi (t); g - qoziq va nagolovnik og'irligi (t); g1- podbabok og'irligi (t); n- molot zarb qismining ko'tarilishi hisobiy balandligi (sm); n - qoqish usulida qarab olinadigan koeffitsient (t/sm2). qoziqni qoqishda bir zalog (zarblar soni)da, odatda 10 ta zarb qabul qilinadi, 2sm.dan kam bo'lmasligi kerak. agar kam bo'lsa unda molotning og'irrog'idan foydalanish zarur. qoziqlarni qoqish davrida ma'lum qoidaga muvofiq yozuvlarni olib borilishi kerak. qoziqlarni vibrocho'ktirgich yordamida cho'ktirishda ish tartibi molotlar ishiga o'xshab ketadi. faqat vibrocho'ktirgichni qoziqqa ulash o'ta aniqlikni talab qiladi. chunki ularning o'klari bir-biriga to'g'ri kelishi va mustahkam birlashgan bo'lishi kerak. qoziqlarda suv bilan yuvib cho'ktirish molotlar bilan birgalikda olib boriladi. yuvilishni ta'minlash uchun suv shlang va quvurlar orqali yuqori-bosim bilan qoziq uchidagi tuproqni yumshatib yuvadi. qoziqlarni ko'tarish qobiliyatini oshirish maqsadida yuvishni loyiha nuqtasiga 1,01,5m. qolganda to'xtatiladi. yon-veridagi inshootlarni cho'kish ehtimoli bo'lgan joylarda yuvish yo'li bilan qoziq qoqish mumkin emas. yuvish bilan cho'ktirishda quyidagilar zarur: 1) yuqori bosimli …

4 / 21

obiqlar bo'g'inlari o'zaro boltlar (rasm 11, a) yoki payvandlash (rasm 11, b) yordamida bajariladi. bo'g'inlar o'zaro qobiqlar cho'ktirilgunga qadar yoki cho'ktirish davrida birlashtirilish mumkin. birlashuv choklarining metall qismlari cho'ktirilishdan oldin betonlanadi yoki zanglashdan saqlash maqsadida bitum - ko'mir lak, polimer eritmalar va boshqa mahsulotlar bilan ishlov berilishi mumkin. qobiqlarning pastki qismi maxsus metall pichoq bilan jihozlanadi. diametri 1 m. dan ortiq bo'lgan qobiqlar ochiq xolatda cho'ktiriladi. cho'ktirilgan qobiqlar devori qalinligi minimal bo'lgan hollarda, odatda beton bilan to'ldiriladi (rasm 12). devorcha qalinligi 16 sm. dan katta bo'lgan hollarda beton poydevorning faqat pastki qismiga joylashtirilishi mumkin. qobiq - qoziqlarning zaminga tayanish xolatlari 13 rasmda ko'rsatilgan. qobiqlarni loyihada ko'rsatilgan chuqurlikka cho'ktirish uchun maxsus jihozlar lozim bo'ladi: vibrocho'ktirgichlar (quvvati mos keluvchi); qobiqlarni cho'ktirish uchun yo'naltiruvchi inshootlar (karkaslar yoki boshqa konstruktsiyalar); qobiq ichidan gruntni chiqarish uchun jihozlar (erliftlar, gidroelevatorlar, greyferlar). qobiqlarni cho'ktirish ushbu tartibda olib boriladi: qurilish maydoni chegarasida bo'g'inlarni tashish; bo'g'inlarni ko'tarish va yo'naltiruvchi …

5 / 21

a, gruntni chiqarish uchun turli moslamalardan foydalaniladi. gruntga ejektorlar yoki greyfer lar yordamida ishlov berilishi mumkin. qumli, supesli va yaxshi yuviluvchi tuproq gruntlar erlift yoki gidroelevato- rlar yordamida chiqarilishi mumkin. cho'ktirish davrida qo'sh vibrocho'ktir- gichlardan foydalanish qulay, u xolda ularning orasidan greyfer yoki quvur o'tkazilishi mumkin. qobiq ichidan grunt chiqarib bo'lingandan so'ng betonlash ishlari bajariladi. n f q h pnp pnp nf × × × + × ( ) q g g q g g + + + + 0 2 1 1 , ( ) ;
