1 / 21

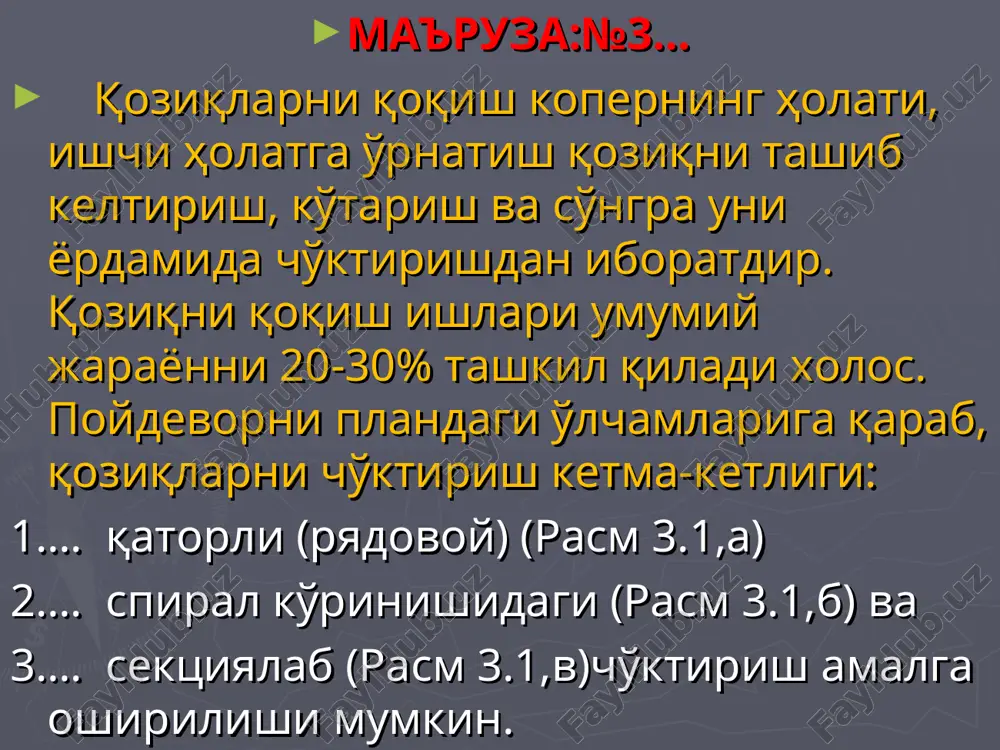

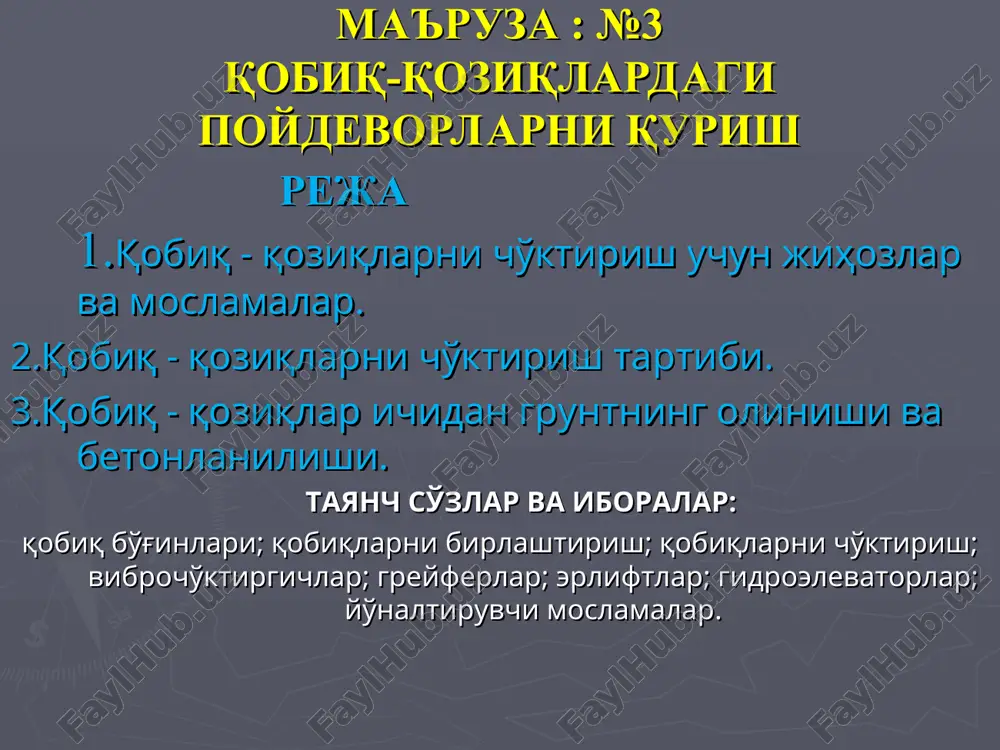

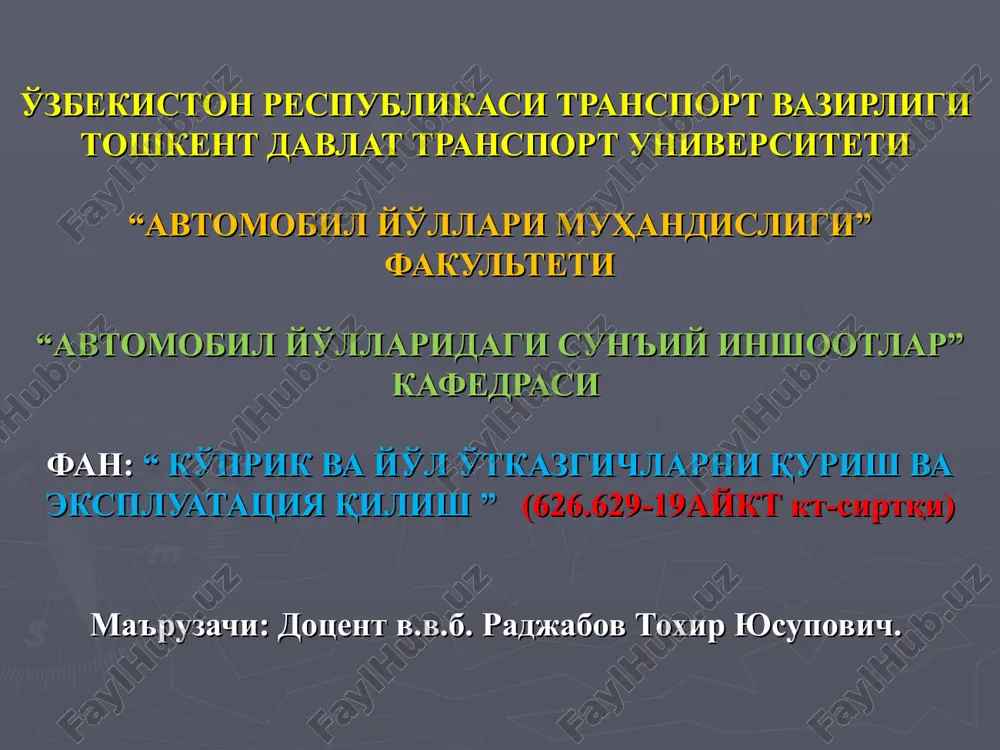

ma'ruza :. o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muhandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshootlar” kafedrasi fan: “ ko'prik va yo'l o'tkazgichlarni qurish va ekspluatatsiya qilish ” (626.629-19aykt kt-sirtqi) ma'ruzachi: dotsent v.v.b. radjabov toxir yusupovich. ma'ruza : №3 qobiq-qoziqlardagi poydevorlarni qurish reja 1.qobiq - qoziqlarni cho'ktirish uchun jihozlar va moslamalar. 2.qobiq - qoziqlarni cho'ktirish tartibi. 3.qobiq - qoziqlar ichidan gruntning olinishi va betonlanilishi. tayanch so'zlar va iboralar: qobiq bo'g'inlari; qobiqlarni birlashtirish; qobiqlarni cho'ktirish; vibrocho'ktirgichlar; greyferlar; erliftlar; gidroelevatorlar; yo'naltiruvchi moslamalar. ma'ruza:№3… qoziqlarni qoqish koperning holati, ishchi holatga o'rnatish qoziqni tashib keltirish, ko'tarish va so'ngra uni yordamida cho'ktirishdan iboratdir. qoziqni qoqish ishlari umumiy jarayonni 20-30% tashkil qiladi xolos. poydevorni plandagi o'lchamlariga qarab, qoziqlarni cho'ktirish ketma-ketligi: 1…. qatorli (ryadovoy) (rasm 3.1,a) 2…. spiral ko'rinishidagi (rasm 3.1,b) va 3…. sektsiyalab (rasm 3.1,v)cho'ktirish amalga oshirilishi mumkin. qatorli cho'ktirish asosan poydevori cho'ziq bo'lgan ko'priklarda va qoziqli estakadalarda samaraliroqdir (rasm 3.1, a). o'lchamlari katta …

2 / 21

ach qoqish to'xtatiladi. e = bu erda: e - hisobiy cho'kish (qoziqni har bir zarbdan cho'kishi)(sm); f - qoziq ko'ndalang kesim yuzasi (sm2); q- molotning zarb qismi og'irligi (t); g - qoziq va nagolovnik og'irligi (t); g1- podbabok og'irligi (t); n- molot zarb qismining ko'tarilishi hisobiy balandligi (sm); n - qoqish usulida qarab olinadigan koeffitsient (t/sm2). qoziqni qoqishda bir zalog (zarblar soni)da, odatda 10 ta zarb qabul qilinadi, 2sm.dan kam bo'lmasligi kerak. agar kam bo'lsa unda molotning og'irrog'idan foydalanish zarur. qoziqlarni qoqish davrida ma'lum qoidaga muvofiq yozuvlarni olib borilishi kerak. qoziqlarni vibrocho'ktirgich yordamida cho'ktirishda ish tartibi molotlar ishiga o'xshab ketadi. faqat vibrocho'ktirgichni qoziqqa ulash o'ta aniqlikni talab qiladi. chunki ularning o'klari bir-biriga to'g'ri kelishi va mustahkam birlashgan bo'lishi kerak. qoziqlarda suv bilan yuvib cho'ktirish molotlar bilan birgalikda olib boriladi. yuvilishni ta'minlash uchun suv shlang va quvurlar orqali yuqori-bosim bilan qoziq uchidagi tuproqni yumshatib yuvadi. qoziqlarni ko'tarish qobiliyatini oshirish maqsadida yuvishni …

3 / 21

an o'ralgan kotlovanda qurilishi mumkin. zarur bo'lganda betonli tampon qatlami quyiladi (kamida 1m.bo'lgan). qoziqli poydevorlar turlari 9 rasmda ko'rsatilgan. ayrim hollarda katta ko'priklarning poydevorlarini qurish uchun aylanali tsilindrik quvurlar shaklidagi qobiq - qoziqlardan foydalaniladi. qobiq bo'g'inlari 0.6 m dan 2 m gacha bo'lgan hollarda zavodlarda tsentrifiguralarda, undan kattaroq o'lchamlaridagi bo'g'inlar esa tsilindrik vibroqoliplarda tayyorlanadi. qobiqlar odatda v40 klassli betondan tayyorlanadi (rasm 10.). zo'riqtirlmagan oddiy o'zakli va at-vii klassli armatura qo'llanilishi mumkin. armatura odatda bir qator qilib joylashtiriladi. betonning himoya qavati 4 sm.dan kam bo'lmasligi lozim. qobiqlar bo'g'inlari o'zaro boltlar (rasm 11, a) yoki payvandlash (rasm 11, b) yordamida bajariladi. bo'g'inlar o'zaro qobiqlar cho'ktirilgunga qadar yoki cho'ktirish davrida birlashtirilish mumkin. birlashuv choklarining metall qismlari cho'ktirilishdan oldin betonlanadi yoki zanglashdan saqlash maqsadida bitum - ko'mir lak, polimer eritmalar va boshqa mahsulotlar bilan ishlov berilishi mumkin. qobiqlarning pastki qismi maxsus metall pichoq bilan jihozlanadi. diametri 1 m. dan ortiq bo'lgan qobiqlar ochiq xolatda …

4 / 21

amplitudasi 0,3 - 0,5 sm bo'ladi. qobiqlar poydevorda ishonchli ishlashlari uchun ular aniq loyiha holatida yoki minimal chetlanishlar bilan cho'ktirilishlari lozim. bu shartni ta'minlash uchun, odatda yo'naltiruvchi inshootlardan foydalaniladi. yo'naltiruvchi inshootlar cho'ktirishning boshlang'ich davrida ancha qo'l keladi. yo'naltiruvchi moslamalar qo'llanilgan hollarda loyihadan chetlanish 10 sm dan oshmaydi. qobiq - qoziqlarni cho'ktirish uchun qo'llaniladigan jihozlarga ko'p elektr quvvati ketadi. shu sababdan qurilish kuchli elektr moslamalar bilan jihozlanishi lozim. qobiqlarni cho'ktirish ushbu tartibda olib boriladi: qurilish maydoni chegarasida bo'g'inlarni tashish; bo'g'inlarni ko'tarish va yo'naltiruvchi moslamalarga o'rnatish; bo'g'inlarni o'zaro birlashtirish; vibrocho'ktirgichni qobiq ustiga o'rnatish va mahkamlash; qobiqni cho'ktirish va yordamchi ishlar. qobiq bo'yinlari vertikal yoki gorizontal holatda tashilishi mumkin. qurilish korxonasining imkoniyatlariga qarab, qobiqlar to'liq uzunligi bo'yicha yig'ilib cho'ktirilishi yoki cho'ktirish mobaynida yig'ib borilishi mumkin. bo'g'inlarni birlashtirish ishlari cho'ktirish tezligini ancha kamaytiradi. shu sababli, imkoni bor hollarda, qobiqni to'liq uzunligi bo'yicha yig'ib, so'ngra cho'ktirishni boshlash afzalroq. cho'ktirish davrida katta diametrli qobiqlar ichidan grunt …

5 / 21

oslamalardan foydalaniladi? qobiq - qoziqlar qanday tartibda cho'ktiriladi? qobiq - qoziqlar ichidan grunt qanday moslamalar bilan olinishi mumkin? qoziqlarni cho'ktirish uchun qanday mashina va mexanizmlardan foydalaniladi? qoziqlarni qanday ketma-ketlikda cho'ktirish mumkin? qoziqlarning hisobiy cho'kish qarshiligi qanday aniqlanadi? qoziklarni qabul qilib olish tartibi qanday? n f q h pnp pnp nf × × × + × ( ) q g g q g g + + + + 0 2 1 1 , ( ) ;
