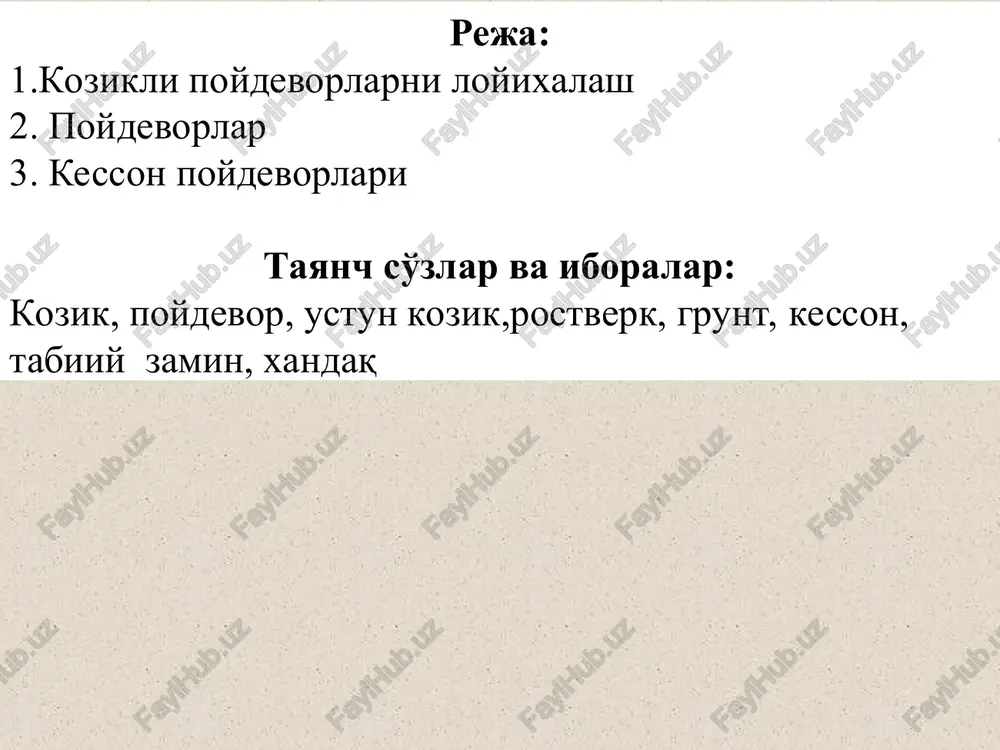

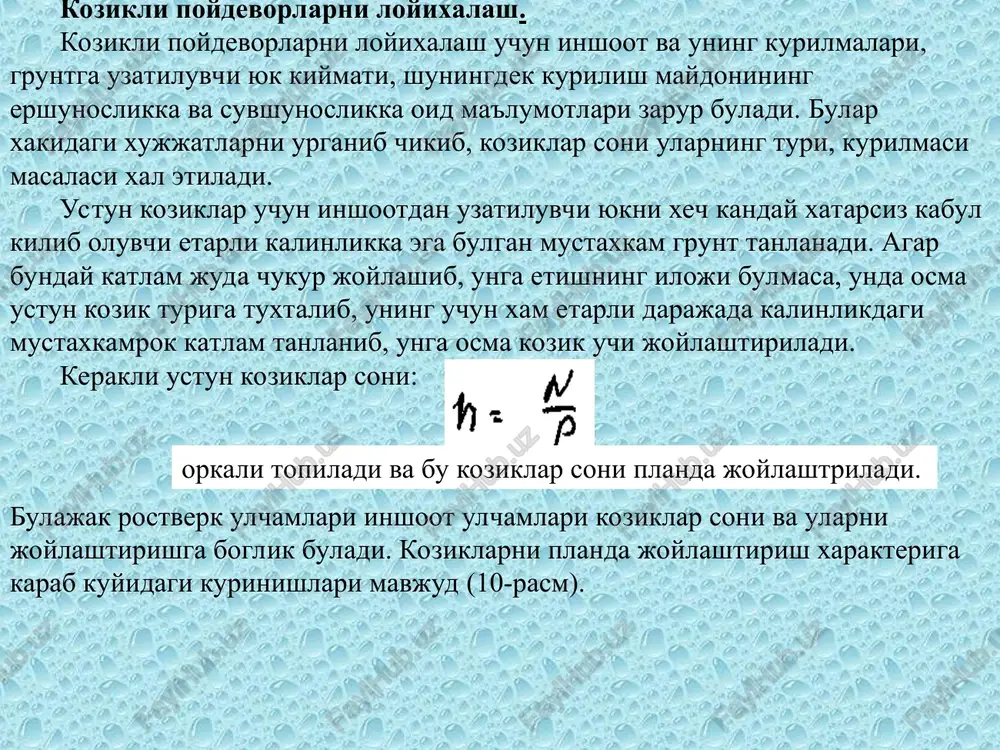

slayd 1 o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “aym” fakulteti “aysi”kafedrasi ma'ruza №13: kuprik tayanchlarining poydevorlarining xisoblash. saez joylashgan poydevorining xisobi. ma'ruzachi: sh.shojalilov toshkent-2021y. reja: 1.kozikli poydevorlarni loyixalash 2. poydevorlar 3. kesson poydevorlari tayanch so'zlar va iboralar: kozik, poydevor, ustun kozik,rostverk, grunt, kesson, tabiiy zamin, xandaq kozikli poydevorlarni loyixalash. kozikli poydevorlarni loyixalash uchun inshoot va uning kurilmalari, gruntga uzatiluvchi yuk kiymati, shuningdek kurilish maydonining ershunoslikka va suvshunoslikka oid ma'lumotlari zarur buladi. bular xakidagi xujjatlarni urganib chikib, koziklar soni ularning turi, kurilmasi masalasi xal etiladi. ustun koziklar uchun inshootdan uzatiluvchi yukni xech kanday xatarsiz kabul kilib oluvchi etarli kalinlikka ega bulgan mustaxkam grunt tanlanadi. agar bunday katlam juda chukur joylashib, unga etishning iloji bulmasa, unda osma ustun kozik turiga tuxtalib, uning uchun xam etarli darajada kalinlikdagi mustaxkamrok katlam tanlanib, unga osma kozik uchi joylashtiriladi. kerakli ustun koziklar soni: orkali topiladi va bu koziklar soni planda joylashtriladi. bulajak rostverk ulchamlari …

2 / 14

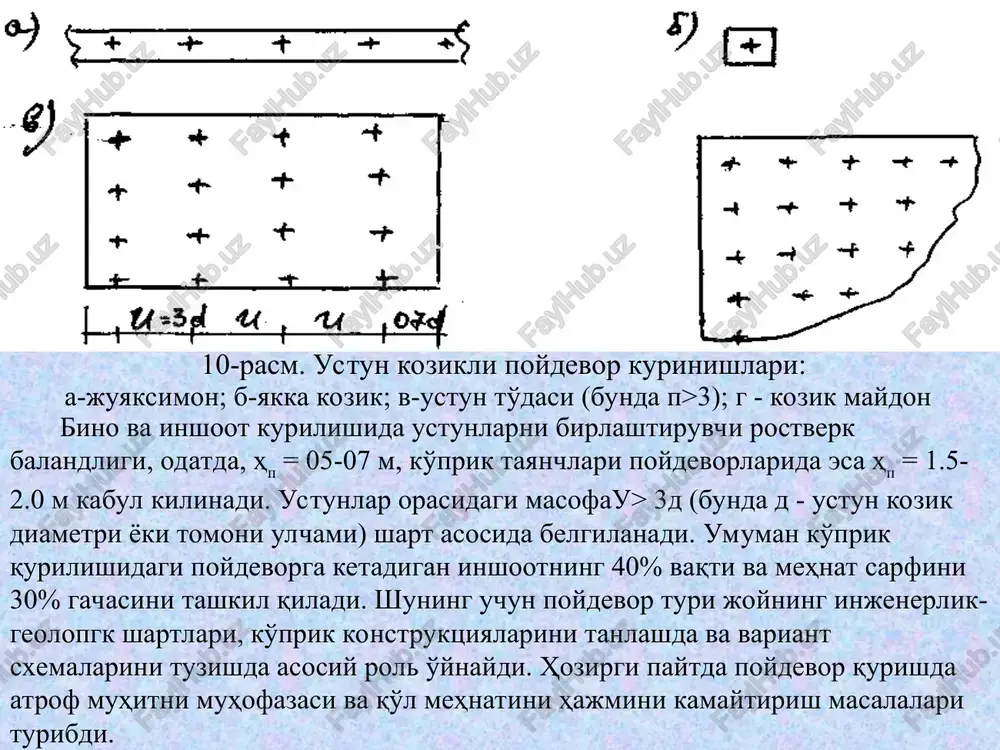

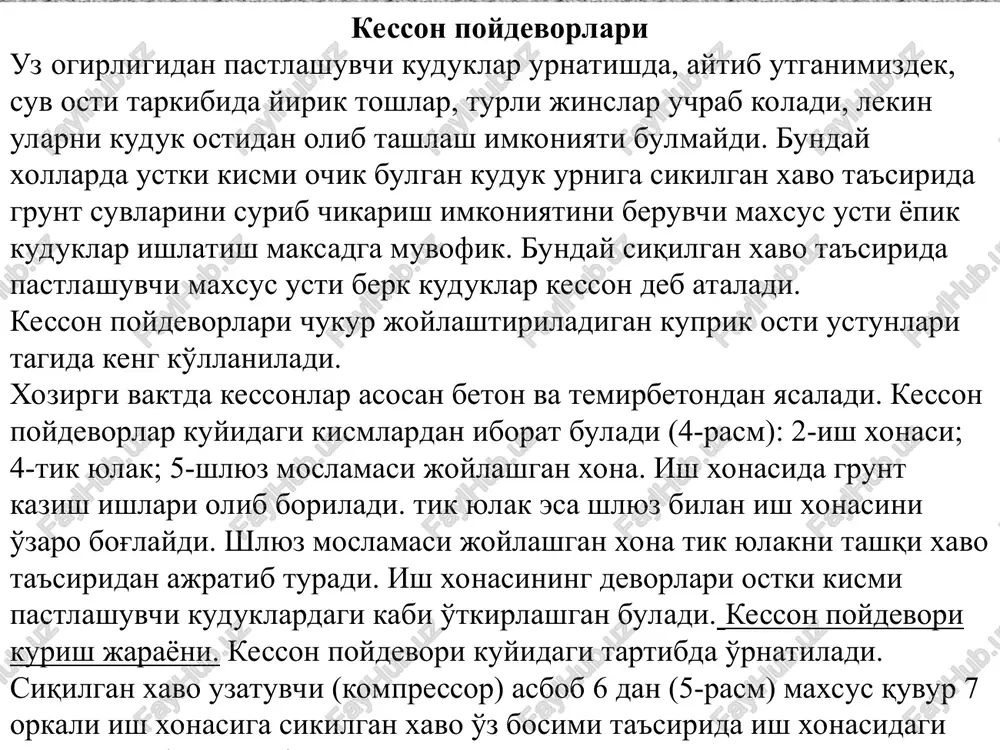

larini tanlashda va variant sxemalarini tuzishda asosiy rol o'ynaydi. hozirgi paytda poydevor qurishda atrof muhitni muhofazasi va qo'l mehnatini hajmini kamaytirish masalalari turibdi. 10-rasm. ustun kozikli poydevor kurinishlari: kesson poydevorlari uz ogirligidan pastlashuvchi kuduklar urnatishda, aytib utganimizdek, suv osti tarkibida yirik toshlar, turli jinslar uchrab koladi, lekin ularni kuduk ostidan olib tashlash imkoniyati bulmaydi. bunday xollarda ustki kismi ochik bulgan kuduk urniga sikilgan xavo ta'sirida grunt suvlarini surib chikarish imkoniyatini beruvchi maxsus usti yopik kuduklar ishlatish maksadga muvofik. bunday siqilgan xavo ta'sirida pastlashuvchi maxsus usti berk kuduklar kesson deb ataladi. kesson poydevorlari chukur joylashtiriladigan kuprik osti ustunlari tagida keng ko'llaniladi. xozirgi vaktda kessonlar asosan beton va temirbetondan yasaladi. kesson poydevorlar kuyidagi kismlardan iborat buladi (4-rasm): 2-ish xonasi; 4-tik yulak; 5-shlyuz moslamasi joylashgan xona. ish xonasida grunt kazish ishlari olib boriladi. tik yulak esa shlyuz bilan ish xonasini o'zaro bog'laydi. shlyuz moslamasi joylashgan xona tik yulakni tashqi xavo ta'siridan ajratib turadi. …

3 / 14

3-3.0 m kilib tayyorlanadi. ularni gruntga maxsus uskunalar yordamida gruntga 3-6 m chukurlikkaga botiradilar. keyingi botirish kobik ichidan grunt olib tashlangandan sung amalga oshiriladi. diametri d<1.2 m bulgan kobiklar esa grunt olib tashlanmasdan botiriladi. kobiklarni balandligi 6-10 m bulgan sektsiyalar orkali oshirib boriladi. kobiklarni armaturalash d16-25 mm li buylama armatura yordamida bajariladi. devor kalinligi 12-20 sm, m 400 betondan tayyorlanadi. zaminlar gruntlar poydevor turi o'yilgan zaminlar tabiiy zaminda qoziqli bir qatlamli bo'sh o'rtacha mustahkam − ± + + ± − ikki qatlamli bo'sh o'rtacha mustahkam ± ± ± ± o'rtacha bo'sh mustahkam − ± ± ± mustahkam bo'sh o'rtacha − ± − bu kabi poydevorlarni kamchiligi tuproq ishlari hajmini yuqoriligi va qo'l mehnatining ko'pligi. hozirgi davrni talablariga qoziqli-poydevorlar ko'proq javob beradi bu tipdagi poydevorlar bardoshliligi va universalligi bilan ajralib turadi. tabiiy zaminda sayoz joylashgan bikr poydevorlar: a- qayirda; b- o'zanda; cho'kmaydigan mustahkam va o'rtacha gruntlarda qo'llaniladi qoyatosh(qoyatosh,mergel, yirik va o'rtacha …

4 / 14

q qoziqlar diametri 1, 1.6, 2 va zm, burg'ulangan qoziqlar diametri 0.6. . .1,7m va 50m chuqurlikkaga cho'ktiriladigan bo'ladi. poydevordagi qoziqlarni n soni quyidagi formula bo'yicha taxminiy aniqlanadi. bu erda: ∑ pi- qoziqlar maydonidagi markaziy og'irlik tushadigan tayanch bosimlari doimiy qo'shilmasi. ∑gi - faqat vaqtinchalik yuklar uchun. f-1ta qoziqni ko'tarish xususiyati. (4,7 jadv.). k-koeffitsient, qoziqni gorizontal va qoziq egilishi bo'yicha. 1-jadval qoziq diametri yoki kesimi, m qoziqning hisobiy ko'taruvchanlik qobiliyati kn tk 0,35x0,35 0,40x0,40 d=0,40 d=0,60 d=0,80 d=l,00 d=l,20 d=l,60 d=2,00 800… 1000 1000… 1200 1000… 1200 1500… 2000 2000… 3000 4000 5000 6500 7500 80.....100 100...120 100…120 150…200 200…300 400…500 650…750 nazorat savollari: 1. kozikli poydevorlarni loyixalash qanday amalga oshiriladi? 2. kesson poydevorlari qanday poydevor? 3. poydevorlarning qanday turlari mavjud? asosiy adabiyotlar 1. salamaxin p. m., volya o.v., lukin n.p. va boshqalar. “yo'llardagi sun'iy inshootlar” i-ii qismlar. m. transport. 2007y. (rus tilida). 2. a.a. ishanxodjaev, sh.sh. shojalilov, t.yu. radjabov …

5 / 14

- o'zbekiston matbuot va axborot agentligi 9. www.aci.uz - o'zbekiston aloqa va axborotlashtirish agentligi 10.www.uzinfocom.uz – kompyuter va axborot texnologiyalarni rivojlantirish markazi – uzinfocom 11.www.ddi.uz - “raqamli rivojlanish tashabbusi” dasturi doklad tugadi ! e'tiboringiz uchun rahmat! spasibo za vnimanie! thanks for attention! k f i g p n i å å + =
