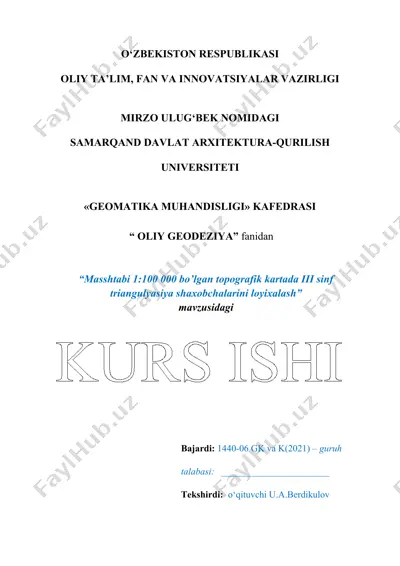

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi mirzo ulug‘bek nomidagi samarqand davlat arxitektura-qurilish universiteti «geomatika muhandisligi» kafedrasi “ oliy geodeziya” fanidan “masshtabi 1:100 000 bo’lgan topografik kartada iii sinf triangulyasiya shaxobchalarini loyixalash” mavzusidagi bajardi: 1440-06 gk va k(2021) – guruh talabasi: _______________________ tekshirdi: o‘qituvchi u.a.berdikulov samarqand – 2024 yil topshiriq мундарижа 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. кириш геодезия ва картография ва кадастр сохасида сўнгги йиллар мобайнида топографик-геодезик ишларини жадал ривожланиши долзарб бўлган кўплаб янги ёндашувлар келиб чикди, техника ва технологиялар ихтиро қилинди хамда ривожлантирилди. шу жумладандавлат геодезик таянч тармоқларининг яратилишини ва қайта таъминлашини янги технологиялари ишлаб чиқарилди. буларнинг ичида спутникли навигацион системалар (gps) фаолияти йўлга кўйилиши кўплаб қулайликлар туғдирди ва давлат геодезик тармоқларини барпо қилиш ишларини бажаришдаги муаммоларни хал қилишда ўзининг бекиёс имкониятларини намоён қилди. спутникли навигацион системаларнинг мақсад ва вазифаси шундан иборатки, спутникли навигацион системалар хақида …

2 / 52

уриш схемасини; б) рекогноцировка ва триангуляция пунктларини ўрнатиш ва қуриш; в) геодезик тўрларда лойиҳалаштирилган элементларни математик қайта ҳисоблаш аниқлигини. курс иши математик хисоблаш ва график қисмдан иборат: талабаларга лойиҳалаш учун топшириқ ва 1:100 000 масштабдаги топографик хариталар берилади. ушбу харитада 2- синф триангуляция тўрини лойиҳалаштирадилар. 2- синф триангуляция учбурчак тўрлари орасидаги масофа кўрсатмаларга мувофиқ 7-20км.,гача бўлиши мумкин. ўқув жараёнидан келиб чиққан ҳолда, триангуляция учбурчаклари тури томонларини 5- 8 км. гача қисқартирилиши мумкин. унда талаба харитада тахминан 30-35 та пунктларни лойихалаштириши мумкин, - 1 пункт 40км2 гача зичлик билан лойиҳалаштириши мумкин бўлади. 1.2. геодезик планли таянч тармоқларини барпо қилишда триангуляция усули. триангуляция усулида жойда бир-бирига туташиб кетадиган учбурчаклар қатори ясалиб, уларнинг ҳамма бурчаклари ва базис дейиладиган b1 ва bn томонлари ўлчанади (шакл-1). базис томони узунлиги b1 ва ўлчанган бурчаклар орқали учбурчакларнинг қолган ҳамма томонлари узунликлари ҳисобланади ва ўлчанган томон bn узунлиги бўйича текширилади. ab=b1 томон дирекцион бўрчаги a0 ва а нуқтанинг …

3 / 52

тлари мавжуд эмас деб қаралади. талаба топшириқни олгандан кейин геодезик тўрни яратиш жойини рельефини ўрганишга киришади. релъефдан оқилона фойдаланиб пунктлар учун қулай жойлар танланади, белгилар баландликларини максимал пасайтириш иқдисодий тежамли бўлишга олиб келади. лойиҳа тузиш жойни топографик-геодезик ўрганилганлиги бўйича материаллар йиғишдан бошланади. бунга ушбу ҳудудда олдин мавжуд бўлган триангуляция пунктларининг планли ва баландлик координаталар каталоги, ҳудуднинг барча масштабларда мавжуд топографик хариталари ва аэрофотосъёмкалари киради. олдин бажарилган ишлар ўрганилгандан сўнг лойиҳа тузилаётган жой дала шароитида ўрганилади, бунда хақиқатдан ҳам пунктлар ва уларнинг марказлари сақланиб қолганлиги аниқланади. лойиҳалаш бевосита топографик картада бажарилади. пунктлар ўрни учун жойнинг баланд ерлари танланади, чунки пунктдан барча йўналишлардаги ёки иложи борича кўп йўналишлардаги пунктлар кўриниши керак. координаталарда келиб чиқиши мумкин бўлган хатоликларни камайтириш учун лойиҳаланган тўрда ўткир бурчаклар бўлмаслиги мақсадга мувофиқ. триангуляция синфи ва релъефга боғлиқ ҳолда томон узунликлари лойиҳаланади. 2- синф триангуляциясини лойиҳалашда визир чизиғининг ердан баландлиги 5 - 6 метр бўлиши кераклиги эътиборга олиниши лозим. …

4 / 52

лмайди; г) лойиҳалаётган тўрнинг қарама қарши қисмларида иккита берилган томонлар белгиланади. триангуляцияда томонлар узунлиги светодалъномерлар ёрдамида ўлчанади. астраномик кўзатишлардан икки йўналишда лаплас азимути аниқланади. триангуляция усулларида барпо этиладиган давлат планли геодезик тўри аниқлик жиҳатидан тўрт синфга (босқичга) бўлинади. полигон учларида (ҳар бир 1011 учбурчакдан иборат бўлган звено учларида) базис (чиқиш томон) ўлчанади ва базис учларининг координаталари астрономик усулда аниқланади. учбурчаклар қатори бўйича астрономик-гравиметрик нивелирлаш ўтказилади. 1-синф геодезик планли тўрга астрономик-геодезик тўр дейилади. кейинги пайтларда масофа ўлчаш жуда аниқ бажарилаётганлиги (масофа ўлчаш асбоблари такомиллашиб, ўлчаш ишлари учун катта сарф харажат ва вақт талаб этмаётганлиги) сабабли 1 синф триангуляция ўрнига ўрмон зоналари ва шаҳарларда 1-синф полигонометрия йўллари ўтказилмоқда. 1-синф триангуляция қатори ва полигони 2-синф триангуляция тўри билан тўлдирилади. юқори синф триангуляция тўрини зичлаштириш мақсадида улар 3 ва 4 синф триангуляция тўрлари билан тўлдирилади. 3 ва 4 синф триангуляция тўри 1 ва 2 синф триангуляция томонларига таянади. шуни таъкидлаш зарурки (1-синфдан ташқари) 2, …

5 / 52

ларни ўлчаш усули, приёмлар сонини, базис томонлари ва лаплас пунктларининг сонини аниқлаш имконини беради. 1-жадвалда давлат планли триангуляция тўрига таълуқли баъзи бир маълумотлар берилган. жойнинг шароитига ва иқтисодий томондан афзаллигига қараб планли геодезик тўр триангуляцияни 2, 3, 4 синфлари шаклида барпо этилиши, яъни 1-синфни тўлдирилиши мумкин. триангуляция йўллари ўзидан юқори синфдаги триангуляция пунктларига таяниши мумкин. синфи жиҳатидан ўзига тенг ёки кичик бўлган пунктларга таянган ҳолда мустақил йўл ҳосил қилинмайди. 1- жадвал № асосий талаблар синфлар 2 3 1. учбурчак томонининг ўртача узунлиги, км. 720 58 2. учбурчакда бўлиши мумкин бўлган энг кичик бурчак 300 200 3. ҳар бир бурчакни ўлчашдаги ўрта квадратик хато 1” 1.5” 4. ҳар бир учбурчакнинг бурчакларини боғланмасли чекли хатоси 4” 6” 5. базис (чиқиш) томонини ўлчаш аниқлиги 1:300000 1:200000 6. звено охиридаги лаплас пункти (астрономик координаталари) аниқлиги mқ 3” mқ 0.45” maқ 0.5” аниқланмайди 7. энг бўш томон нисбий хатоси 1:150000 1:120 000 8. қўшни пунктларни …
