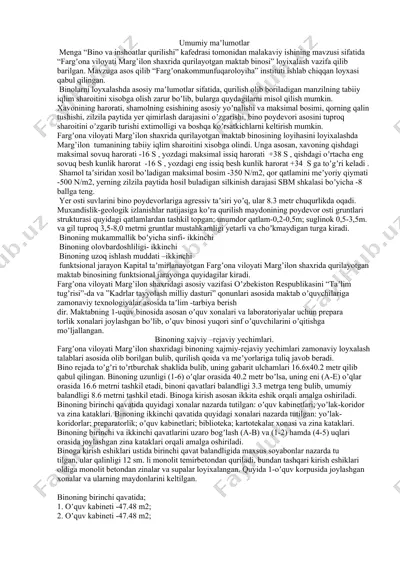

farg'ona viloyati so'x tumanidagi bobokalon mfy hududidagi №1-sonli maktabning 1-binosining rekonstruktsiya loyihasi umumiy maʼlumotlar menga “bino va inshoatlar qurilishi” kafedrasi tomonidan malakaviy ishining mavzusi sifatida “fargʼona viloyati marg’ilon shaxrida qurilayotgan maktab binosi” loyixalash vazifa qilib barilgan. mavzuga asos qilib “fargʼonakommunfuqaroloyiha” instituti ishlab chiqqan loyxasi qabul qilingan. binolarni loyxalashda asosiy maʼlumotlar sifatida, qurilish olib boriladigan manzilning tabiiy iqlim sharoitini xisobga olish zarur boʼlib, bularga quydagilarni misol qilish mumkin. xavonining harorati, shamolning esishining asosiy yoʼnalishi va maksimal bosimi, qorning qalin tushishi, zilzila paytida yer qimirlash darajasini oʼzgarishi, bino poydevori asosini tuproq sharoitini oʼzgarib turishi extimolligi va boshqa koʼrsatkichlarni keltirish mumkin. fargʼona viloyati marg’ilon shaxrida qurilayotgan maktab binosining loyihasini loyixalashda marg’ilon tumanining tabiiy iqlim sharoitini xisobga olindi. unga asosan, xavoning qishdagi maksimal sovuq harorati -16 s , yozdagi maksimal issiq harorati +38 s , qishdagi oʼrtacha eng sovuq besh kunlik harorat -16 s , yozdagi eng issiq besh kunlik harorat +34 s ga …

2 / 6

fargʼona viloyati marg’ilon shaxrida qurilayotgan maktab binosining funktsional jarayonga quyidagilar kiradi. fargʼona viloyati marg’ilon shaxridagi asosiy vazifasi oʼzbekiston respublikasini “taʼlim tugʼrisi”-da va ”kadrlar tayyolash milliy dasturi” qonunlari asosida maktab oʼquvchilariga zamonaviy texnologiyalar asosida taʼlim -tarbiya berish dir. maktabning 1-uquv binosida asosan oʼquv xonalari va laboratoriyalar uchun prepara torlik xonalari joylashgan boʼlib, oʼquv binosi yuqori sinf oʼquvchilarini oʼqitishga moʼljallangan. binoning xajviy –rejaviy yechimlari. fargʼona viloyati marg’ilon shaxridagi binoning xajmiy-rejaviy yechimlari zamonaviy loyxalash talablari asosida olib borilgan bulib, qurilish qoida va meʼyorlariga tuliq javob beradi. bino rejada toʼgʼri toʼrtburchak shaklida bulib, uning gabarit ulchamlari 16.6x40.2 metr qilib qabul qilingan. binoning uzunligi (1-6) oʼqlar orasida 40.2 metr boʼlsa, uning eni (a-e) oʼqlar orasida 16.6 metrni tashkil etadi, binoni qavatlari balandligi 3.3 metrga teng bulib, umumiy balandligi 8.6 metrni tashkil etadi. binoga kirish asosan ikkita eshik orqali amalga oshiriladi. binoning birinchi qavatida quyidagi xonalar nazarda tutilgan: oʼquv kabinetlari; yoʼlak-koridor va zina kataklari. binoning ikkinchi …

3 / 6

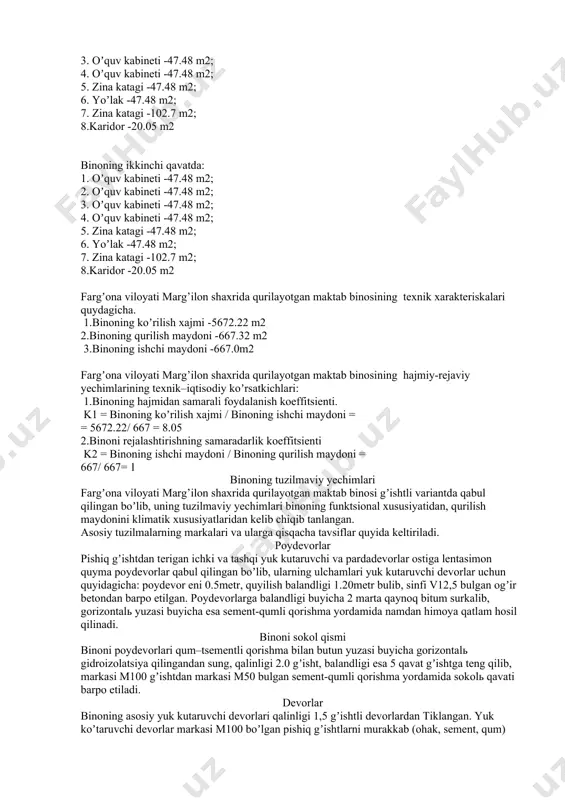

.48 m2; 4. oʼquv kabineti -47.48 m2; 5. zina katagi -47.48 m2; 6. yoʼlak -47.48 m2; 7. zina katagi -102.7 m2; 8.karidor -20.05 m2 binoning ikkinchi qavatda: 1. oʼquv kabineti -47.48 m2; 2. oʼquv kabineti -47.48 m2; 3. oʼquv kabineti -47.48 m2; 4. oʼquv kabineti -47.48 m2; 5. zina katagi -47.48 m2; 6. yoʼlak -47.48 m2; 7. zina katagi -102.7 m2; 8.karidor -20.05 m2 fargʼona viloyati marg’ilon shaxrida qurilayotgan maktab binosining texnik xarakteriskalari quydagicha. 1.binoning koʼrilish xajmi -5672.22 m2 2.binoning qurilish maydoni -667.32 m2 3.binoning ishchi maydoni -667.0m2 fargʼona viloyati marg’ilon shaxrida qurilayotgan maktab binosining hajmiy-rejaviy yechimlarining texnik–iqtisodiy koʼrsatkichlari: 1.binoning hajmidan samarali foydalanish koeffitsienti. k1 = binoning koʼrilish xajmi / binoning ishchi maydoni = = 5672.22/ 667 = 8.05 2.binoni rejalashtirishning samaradarlik koeffitsienti k2 = binoning ishchi maydoni / binoning qurilish maydoni = 667/ 667= 1 binoning tuzilmaviy yechimlari fargʼona viloyati marg’ilon shaxrida qurilayotgan maktab binosi gʼishtli variantda qabul qilingan …

4 / 6

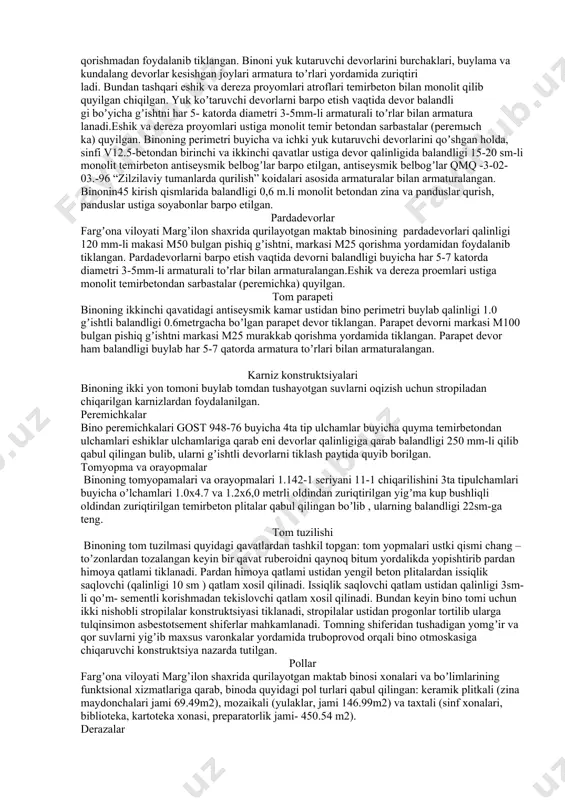

lib, markasi m100 gʼishtdan markasi m50 bulgan sement-qumli qorishma yordamida sokol qavati barpo etiladi. devorlar binoning asosiy yuk kutaruvchi devorlari qalinligi 1,5 gʼishtli devorlardan tiklangan. yuk koʼtaruvchi devorlar markasi m100 boʼlgan pishiq gʼishtlarni murakkab (ohak, sement, qum) qorishmadan foydalanib tiklangan. binoni yuk kutaruvchi devorlarini burchaklari, buylama va kundalang devorlar kesishgan joylari armatura toʼrlari yordamida zuriqtiri ladi. bundan tashqari eshik va dereza proyomlari atroflari temirbeton bilan monolit qilib quyilgan chiqilgan. yuk koʼtaruvchi devorlarni barpo etish vaqtida devor balandli gi boʼyicha gʼishtni har 5- katorda diametri 3-5mm-li armaturali toʼrlar bilan armatura lanadi.eshik va dereza proyomlari ustiga monolit temir betondan sarbastalar (peremich ka) quyilgan. binoning perimetri buyicha va ichki yuk kutaruvchi devorlarini qoʼshgan holda, sinfi v12.5-betondan birinchi va ikkinchi qavatlar ustiga devor qalinligida balandligi 15-20 sm-li monolit temirbeton antiseysmik belbogʼlar barpo etilgan, antiseysmik belbogʼlar qmq -3-02-03.-96 “zilzilaviy tumanlarda qurilish” koidalari asosida armaturalar bilan armaturalangan. binonin45 kirish qismlarida balandligi 0,6 m.li monolit betondan zina …

5 / 6

ma yordamida tiklangan. parapet devor ham balandligi buylab har 5-7 qatorda armatura toʼrlari bilan armaturalangan. karniz konstruktsiyalari binoning ikki yon tomoni buylab tomdan tushayotgan suvlarni oqizish uchun stropiladan chiqarilgan karnizlardan foydalanilgan. peremichkalar bino peremichkalari gost 948-76 buyicha 4ta tip ulchamlar buyicha quyma temirbetondan ulchamlari eshiklar ulchamlariga qarab eni devorlar qalinligiga qarab balandligi 250 mm-li qilib qabul qilingan bulib, ularni gʼishtli devorlarni tiklash paytida quyib borilgan. tomyopma va orayopmalar binoning tomyopamalari va orayopmalari 1.142-1 seriyani 11-1 chiqarilishini 3ta tipulchamlari buyicha oʼlchamlari 1.0x4.7 va 1.2x6,0 metrli oldindan zuriqtirilgan yigʼma kup bushliqli oldindan zuriqtirilgan temirbeton plitalar qabul qilingan boʼlib , ularning balandligi 22sm-ga teng. tom tuzilishi binoning tom tuzilmasi quyidagi qavatlardan tashkil topgan: tom yopmalari ustki qismi chang –toʼzonlardan tozalangan keyin bir qavat ruberoidni qaynoq bitum yordalikda yopishtirib pardan himoya qatlami tiklanadi. pardan himoya qatlami ustidan yengil beton plitalardan issiqlik saqlovchi (qalinligi 10 sm ) qatlam xosil qilinadi. issiqlik saqlovchi qatlam ustidan qalinligi …
