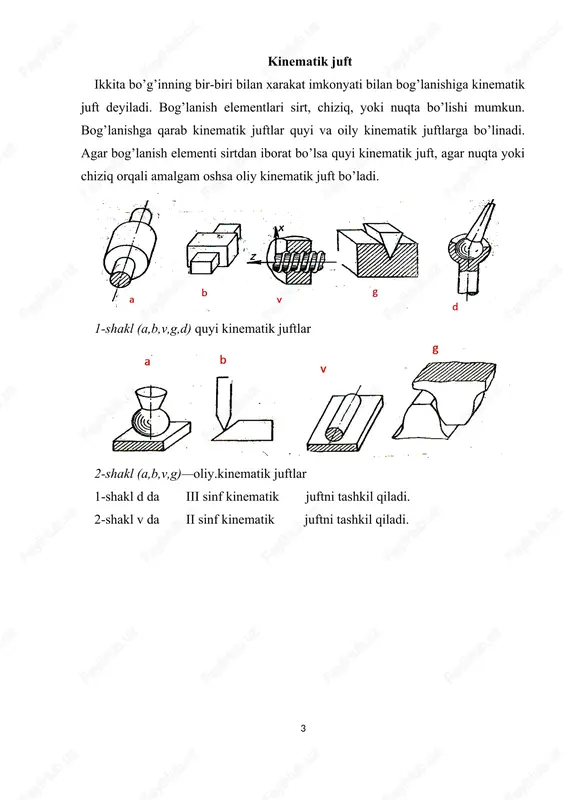

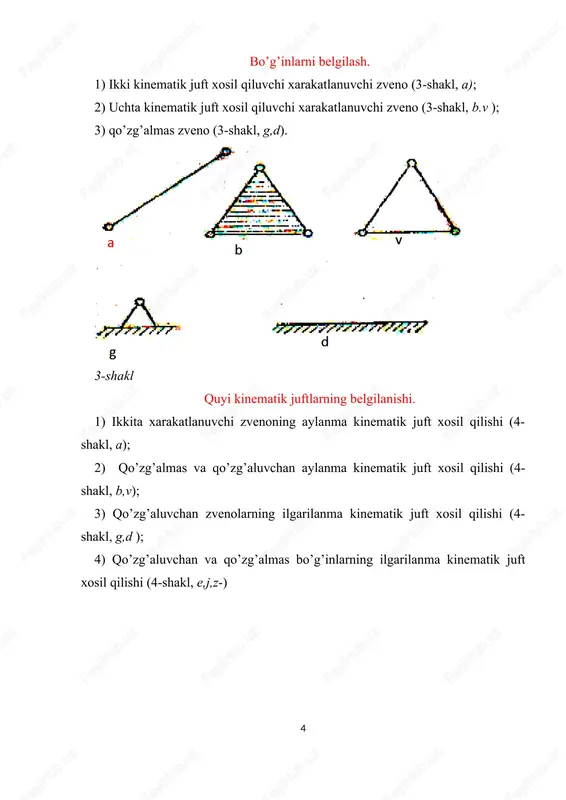

assur guruhlari va mexanizm sinflari reja 1. kinematik zanjirlar tuzlishi 2. assur guruxlari va sinflari kinematik juft ikkita bo’g’inning bir-biri bilan xarakat imkonyati bilan bog’lanishiga kinematik juft deyiladi. bog’lanish elementlari sirt, chiziq, yoki nuqta bo’lishi mumkun. bog’lanishga qarab kinematik juftlar quyi va oily kinematik juftlarga bo’linadi. agar bog’lanish elementi sirtdan iborat bo’lsa quyi kinematik juft, agar nuqta yoki chiziq orqali amalgam oshsa oliy kinematik juft bo’ladi. 1-shakl (a,b,v,g,d) quyi kinematik juftlar 2-shakl (a,b,v,g)—oliy.kinematik juftlar 1-shakl d da iii sinf kinematik juftni tashkil qiladi. 2-shakl v da ii sinf kinematik juftni tashkil qiladi. bo’g’inlarni belgilash. 1) ikki kinematik juft xosil qiluvchi xarakatlanuvchi zveno (3-shakl, a); 2) uchta kinematik juft xosil qiluvchi xarakatlanuvchi zveno (3-shakl, b.v ); 3) qo’zg’almas zveno (3-shakl, g,d). 3-shakl quyi kinematik juftlarning belgilanishi. 1) ikkita xarakatlanuvchi zvenoning aylanma kinematik juft xosil qilishi (4-shakl, a); 2) qo’zg’almas va qo’zg’aluvchan aylanma kinematik juft xosil qilishi (4-shakl, b,v); 3) qo’zg’aluvchan zvenolarning …

2 / 9

iqsiz xarakatlanishi mumkin, yani uning erkinlik darajalari soni h=5 bo’ladi. shar tekislikda x, y, z o’qlar atrofida 3 ta aylanma va x, y o’qlar bo’ylab ikkita ilgarilanma xarakat qiladi (6-shakl, b). demak, sharning tekislikdagi nisbiy xarakatiga qo’yilgan bog’lanish shartlari soni. s = 6 – h = 6 – 5 = 1 bo’ladi. u i sinf oliy kinematik juftdir. .6-shakl mexanizmning kinematik sxemasi mexanizm sxemasi struktur va kinematik bo’ladi. o’lchamlari ko’rsatilmay chizilgan sxema mexanizmning struktur sxemasi deb ataladi. u mexanizmning strukturasini tekshirish maqsadida chiziladi. mexanizmning kinematikasini va dinamikasini tekshirish maqsadida bo’g’inlarni uzunligi xamda joylanishi ko’rsatib chizilgan sxema kinematik sxema deyiladi. yuqoridagi a va b da berilgan sxemani ko’rsatishda uni tashkil qilgan barcha detallarni chizmay, vtulka o’qlarining xolati, yani aylanma kinematik juftlar sharnir shaklida, ularni birlashtiruvchi qattiq jism esa chiziq tarzida tasvirlanadi. xuddi shuningdek b sxemada xam sharnir yordamida tasvirlanadi. assur guruhlari. assur guruhi (gruppasi) deb, shunday kinematik zanjirlarga aytiladiki, uning bo’sh …

3 / 9

i ii -sinf assur guruhlarining turlari: n=2, p5 = 3. w = 3n - 2p5 = 3 2 - 2 3 = 0 umuman, mexanizmlar etaklovchi bo’g’inga assur guruhlarini qo’shish orqali xosil qilinadi. etaklovchi bo’gin (boshlang’ich yoki 1-sinf mexanizmi) - bitta qo’zg’almas va bitta qo’zg’aluvchan bo’gindan iboratdir: (0-1) → p5 , p5 = 1, n = 1; w = 3 1 - 2 1 = 1 misol. quyida berilgan mexanizmning sinfi aniqlansin: artobolevskiy i.i. tavsiyasiga binoan, mexanizmni sinfi uning tarkibidagi assur guruhining eng yuqori sinfiga ko’ra aniqlanadi. mexanizmni tuzilish formulasi: 1 (0 - 1) → ii (2-3) → ii (4-5); mexanizm tarkibidagi assur guruhini eng yuqori sinfi – ii. demak, mexanizm ii- sinf mexanizmi ekan. foydalanilgan adabiyotlar: 1. frolov k.v va b. mexanizm va mashinalar nazariyasi. – t.: ukituvchi, 1990. 2. djuraev a va b. mexanizm va mashinalar nazariyasi. – t.: ukituvchi, 2004. 3. karimov r.i, saliyev a. mexanizm va …
