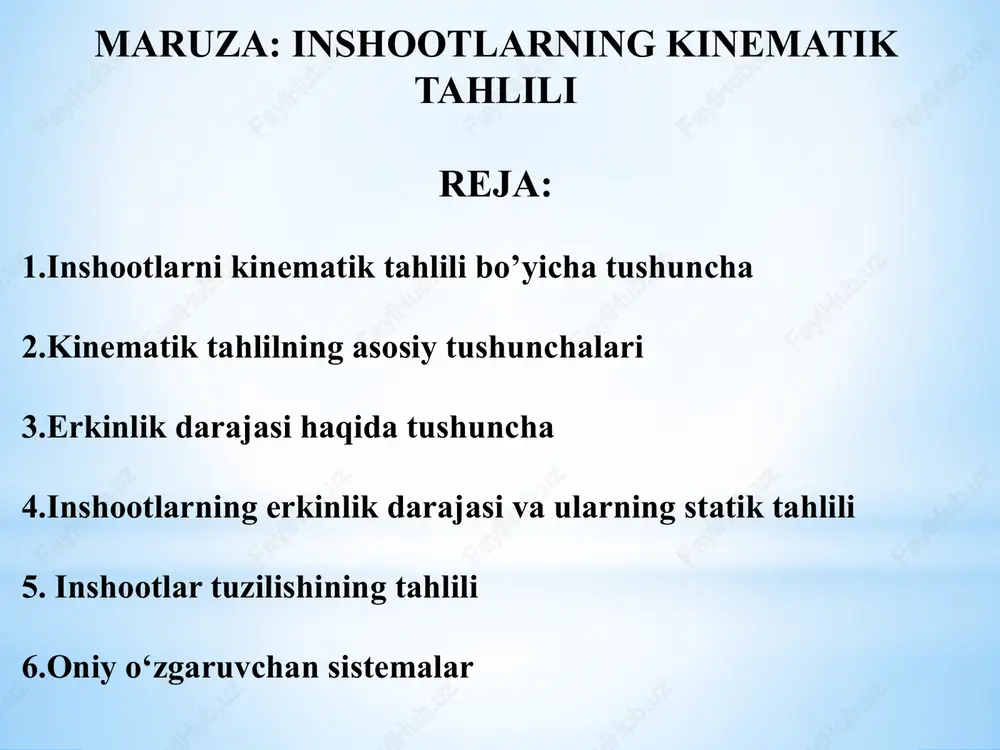

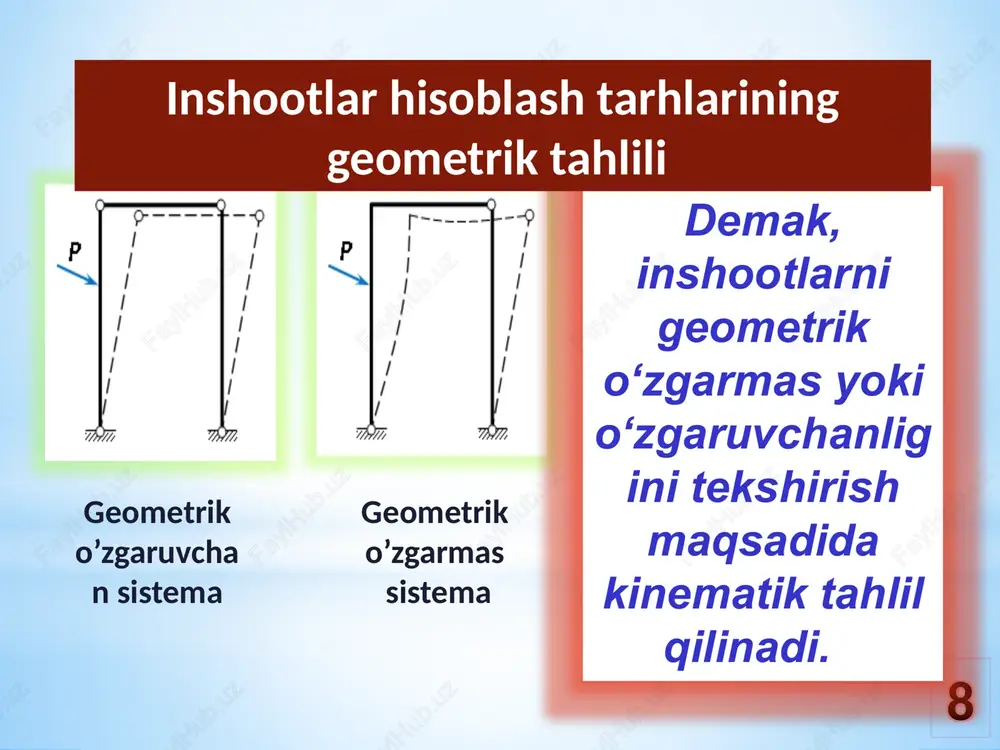

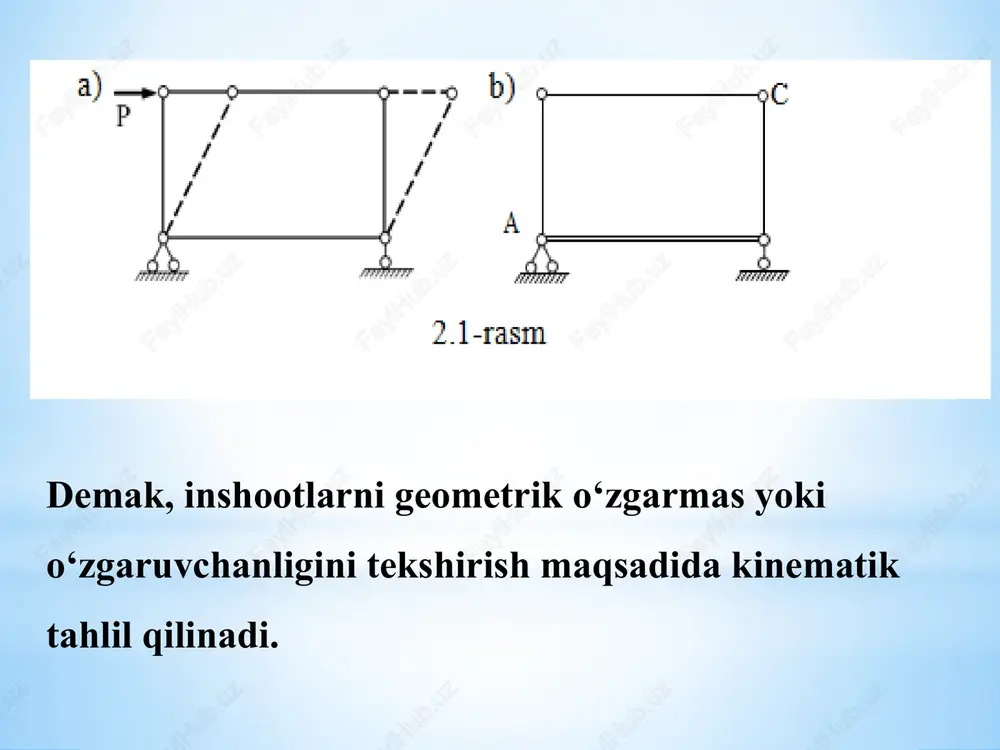

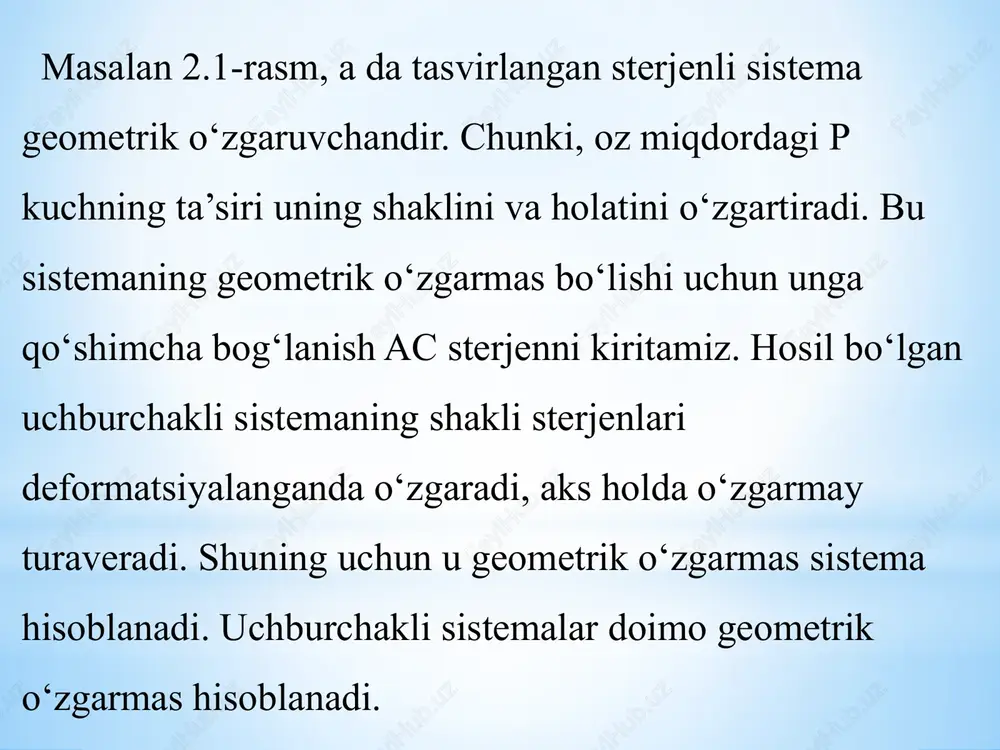

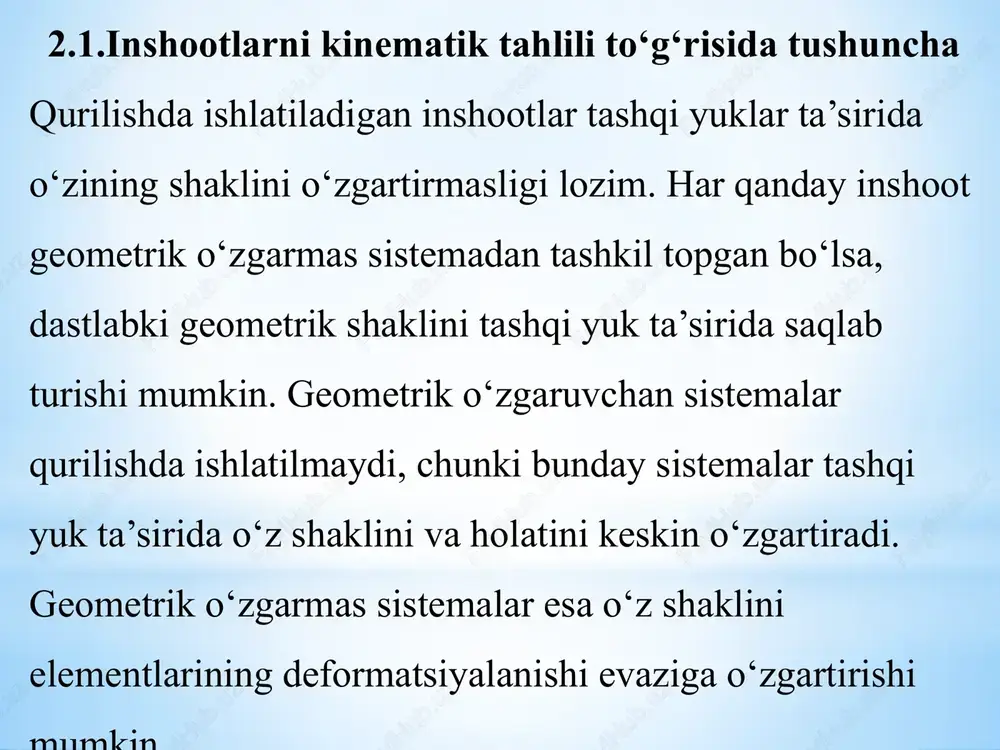

prezentatsiya powerpoint maruza: inshootlarning kinematik tahlili reja: 1.inshootlarni kinematik tahlili bo’yicha tushuncha 2.kinematik tahlilning asosiy tushunchalari 3.erkinlik darajasi haqida tushuncha 4.inshootlarning erkinlik darajasi va ularning statik tahlili 5. inshootlar tuzilishining tahlili 6.oniy o‘zgaruvchan sistemalar 2.1.inshootlarni kinematik tahlili to‘g‘risida tushuncha qurilishda ishlatiladigan inshootlar tashqi yuklar ta’sirida o‘zining shaklini o‘zgartirmasligi lozim. har qanday inshoot geometrik o‘zgarmas sistemadan tashkil topgan bo‘lsa, dastlabki geometrik shaklini tashqi yuk ta’sirida saqlab turishi mumkin. geometrik o‘zgaruvchan sistemalar qurilishda ishlatilmaydi, chunki bunday sistemalar tashqi yuk ta’sirida o‘z shaklini va holatini keskin o‘zgartiradi. geometrik o‘zgarmas sistemalar esa o‘z shaklini elementlarining deformatsiyalanishi evaziga o‘zgartirishi mumkin. har bir inshootni hisoblashda oldin uning hisoblash tarhini geometrik o‘zgarmaslik shartlariga binoan kinematik tahlil qilish kerak. masalan 2.1-rasm, a da tasvirlangan sterjenli sistema geometrik o‘zgaruvchandir. chunki, oz miqdordagi p kuchning ta’siri uning shaklini va holatini o‘zgartiradi. bu sistemaning geometrik o‘zgarmas bo‘lishi uchun unga qo‘shimcha bog‘lanish ac sterjenni kiritamiz. hosil bo‘lgan uchburchakli sistemaning shakli sterjenlari deformatsiyalanganda …

2 / 36

tushunchalari d i s k – har qanday geometrik o'zgarmas tekis sitema (sterjen, plastinka, balka va fermalarni disk deb qabul qilish mumkin), shakli va holatining o'zgarishi faqatgina material deformasiyasi tufayligina sodir bo'lishi mumkin. t a ya n ch l a r – inshootlarni asos bilan biriktiruvchi va ularning ko'chishini cheklovchi qurilmalar. e r k i n l i k d a r a j a s i – har qanday yassi jism yoki yassi jismlar sistemasining tekislikda olgan o'rnini to'la aniqlab beruvchi, bir – biriga bog'liq bo'lmagan geometrik parametrlar miqdori. d i s k t u sh u n ch a s i a, b, d, e, f – bir elementdan iborat disklar (a, b, d – sterjenlar (tekislikda to'g'ri, egri va siniq o'qli) yoki fazoviy; e – disk- plastinka; f – disk-qobiq); g, h, i, j, k – bir necha elementlardan tuzilgan disklar (g, h, i – bir xil …

3 / 36

reaksiya kuchi ra hosil bo‘ladi (1.8-rasm, b). sharnirli qo‘zg‘almas tayanch. 1.9-rasm, a da bu tayanchning konstruksiyasi va 1.9-rasm, b da uning hisoblash tarhi ko‘rsatilgan bunday tayanchda inshoot a sharnir atrofida aylana oladi, biroq vertikal va gorizontal ko‘chishlari cheklangandir. natijada tayanchda verti- kal tayanch reaksiyasi ra va gorizontal tayanch reaksiyasi ha vujudga keladi. . qistirib mahkamlangan tayanch sharnirli qo’zg’aluvchan tayanch sharnirli qo’zg’almas tayanch * inshoot tayanchlari va ularning turlari. 1 6 tashqi va ichki kuchlar, kesish usulitashqi va ichki kuchlar, kesish usuli o kesim 1 7 tashqi va ichki kuchlar, kesish usulitashqi va ichki kuchlar, kesish usuli p1 p2 pi kesim qi qi+1 x y z q mq 1  6 - ichki kuchlar faktorlari o kesim inshootlarning erkinlik darajasi va ularning statik tahlili. karrali sharnirlar soni disklar sonidan 1 ta kam bo‘lib, quyidagi formula bilan aniqlanadi: sh = d – 1, (3.1) bu erda: sh - sharnirlar soni; d - …

4 / 36

otlar fermalar ramalar kombinatsiyalas hgan sistemalar . inshootlarning erkinlik darajasi va ularning statik tahlili. 1. agarda w > 0 bo‘lsa, sistema geometrik o‘zgaruvchan bo‘lib, etarli bog‘lanishlarga ega emas. bunday sistemalar mexanizm deyiladi. 2. agarda w = 0 bo‘lsa, sistema etarli (minimum) bog‘lanishlarga ega bo‘lib, geometrik o‘zgarmas bo‘lishi mumkin. 3. agarda w 0 yoki u > 0 bo‘lsa, sistema geometrik o‘zgaruvchan bo‘lib, yetarli bog‘lanishlarga ega emas. bunday sistemalar mexanizm deyiladi : 2.agarda w = 0, u = 0 bo‘lsa, sistema yetarli (minimum) bog‘lanishlarga ega bo‘lib, geometrik o‘zgarmas bo‘lishi mumkin 3.agarda w < 0, u < 0 bo‘lsa, sistema ortiqcha bog‘lanishlarga ega bo‘ladi. ortiqcha bog‘lanishlar soni quyidagicha aniqlanadi: sa = – w = ct + 2sh – 3d, bunda sa – ortiqcha bog‘lanishlar soni bo‘lib, sistemaning statik aniqmaslik darajasini ifodalaydi. w = 0 yoki u =0 shartlarga analitik shart deyilib, inshootlarni geometrik o‘zgarmas va qo‘zg‘almas bo‘lishi uchun ular zaruriy shart bo‘lib, yetarli …

5 / 36

etrik o‘zgarmas sistema hosil bo‘ladi. 2.uchta diskni o‘zaro bir to‘g‘ri chiziqda yotmagan uchta sharnir yordamida tutashtirib, geometrik o‘zgarmas sistema hosil qilish mumkin (2.5-rasm, b). 3.ikkita diskni o‘zaro geometrik o‘zgarmas qilib, bitta sharnir va bir sterjen yordamida tutashtirish mumkin. bu yerda sterjen sharnir v) markazidan o‘tmasligi lozim ikkita diskni o‘zaro geometrik o‘zgarmas qilib, bir nuqtada kesishmaydigan va bir-biriga parallel bo‘lmagan uchta sterjen yordamida tutashtirish mumkin (2.5-rasm, g). bu shartlarni tahlil qilib qarasak, ularning asosini uchburchak tashkil qilishini ko‘ramiz. demak, eng oddiy geometrik o‘zgarmas sistema uchburchak hisoblanadi. agarda inshoot elementlari yuqoridagi shartlar asosida biriktirilgan bo‘lsa, u geometrik o‘zgarmas bo‘ladi. har bir qaralayotgan inshootni hisoblash tarhi geometrik o‘zgarmas sistema ekanligiga ishonch hosil qilish uchun w<0 zaruriy shartning bajarilishidan tashqari, sistema elementlarining bir-biri bilan o‘zaro bog‘lanishini yuqorida qayd qilingan shartlarga asosan tahlil qilish lozim. 2.6.oniy o‘zgaruvchan sistemalar agar ikki diskni o‘zaro parallel sterjenlar bilan birlashtirsak (2.6-rasm, a) yoki yo‘nalishlari bir nuqtada kesishuvchi sterjenlar bilan …

6 / 36

ishda metall, tosh, oyna kabilarni misol qilish mumkin. anizotrop material – xossalari barcha yo‘nalishlar bo‘yicha turlicha bo’lgan materiallar tushuniladi. anozotropligini yaqqol namoyon qiluvchi material bu yog’ochdir. (mustahkamligi bo’ylama va ko’ndalang tolalari bo’yicha keskin farq qiladi), turli xil tolali, qatlamli kompozit materiallar. e'tiboringiz uchun rahmat! slide 1 slide 2 slide 3 slide 4 slide 5 slide 6 slide 7 slide 8 2.2 kinematik tahlilning asosiy tushunchalari d i s k t u sh u n ch a s i slide 11 slide 12 slide 13 slide 14 inshoot tayanchlari va ularning turlari. slide 16 slide 17 slide 18 slide 19 slide 20 slide 21 slide 22 slide 23 slide 24 slide 25 slide 26 slide 27 slide 28 slide 29 slide 30 slide 31 slide 32 slide 33 slide 34 slide 35 slide 36

7 / 36

inshootlarning kinematik tahlili - Page 7

8 / 36

inshootlarning kinematik tahlili - Page 8
