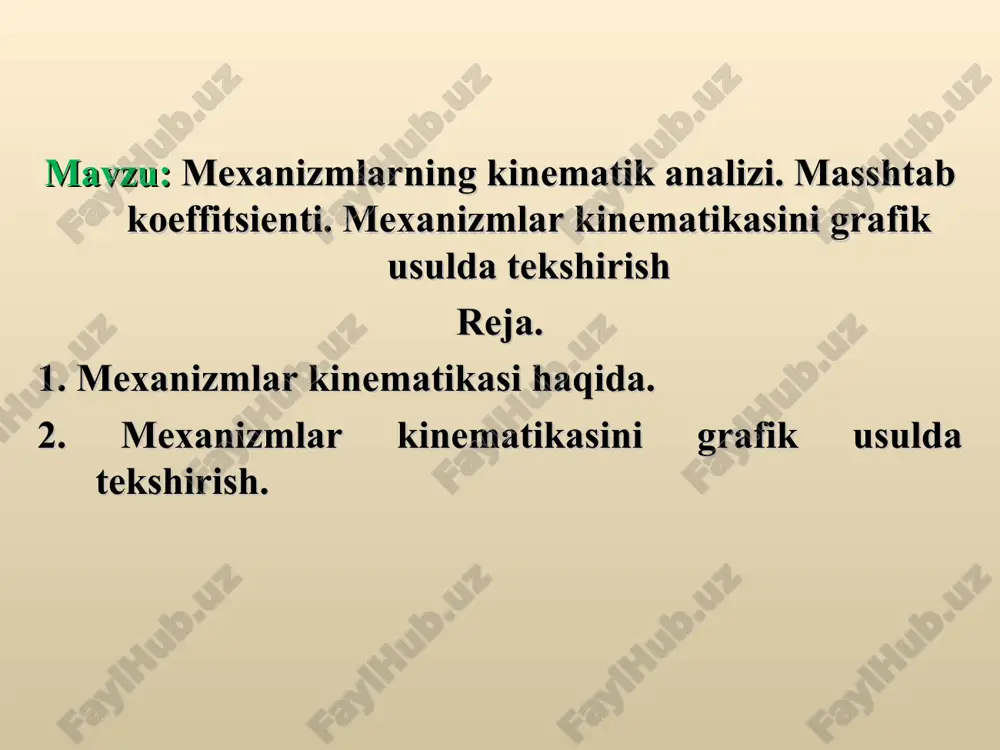

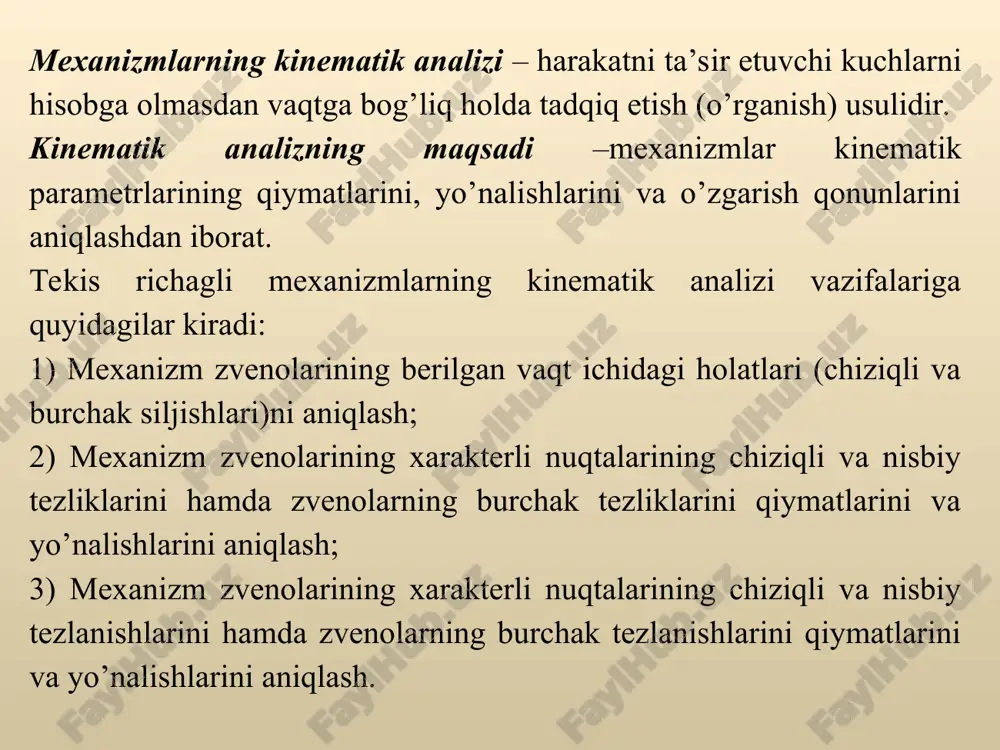

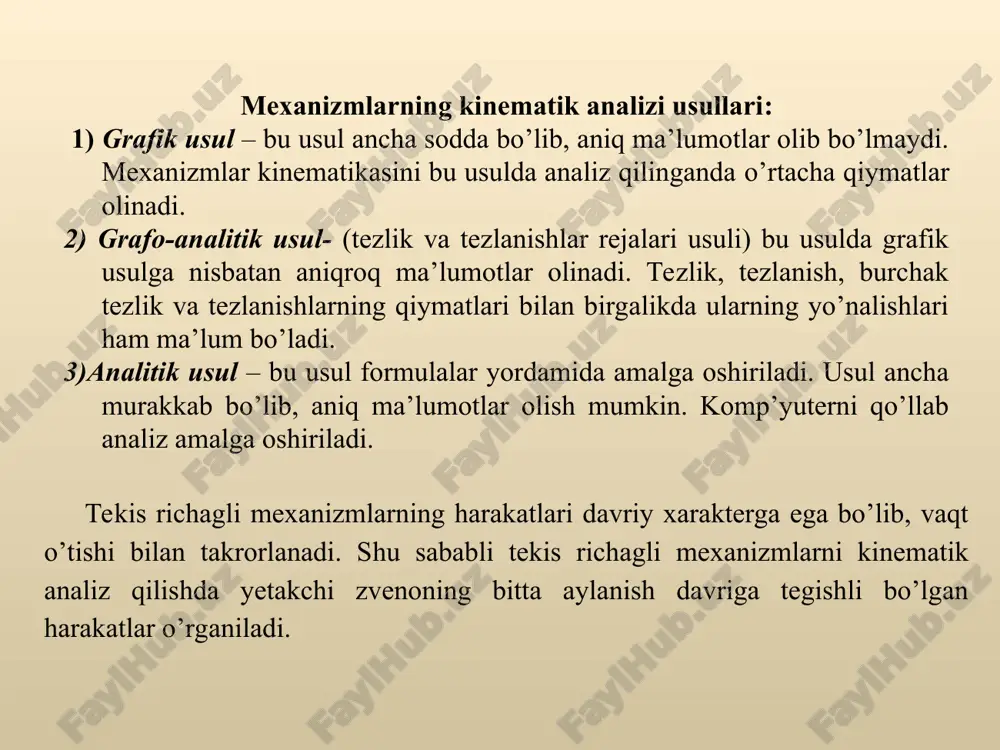

vidi mashin mavzu: mexanizmlarning kinematik analizi. masshtab koeffitsienti. mexanizmlar kinematikasini grafik usulda tekshirish reja. 1. mexanizmlar kinematikasi haqida. 2. mexanizmlar kinematikasini grafik usulda tekshirish. mexanizmlarning kinematik analizi – harakatni ta’sir etuvchi kuchlarni hisobga olmasdan vaqtga bog’liq holda tadqiq etish (o’rganish) usulidir. kinematik analizning maqsadi –mexanizmlar kinematik parametrlarining qiymatlarini, yo’nalishlarini va o’zgarish qonunlarini aniqlashdan iborat. tekis richagli mexanizmlarning kinematik analizi vazifalariga quyidagilar kiradi: 1) mexanizm zvenolarining berilgan vaqt ichidagi holatlari (chiziqli va burchak siljishlari)ni aniqlash; 2) mexanizm zvenolarining xarakterli nuqtalarining chiziqli va nisbiy tezliklarini hamda zvenolarning burchak tezliklarini qiymatlarini va yo’nalishlarini aniqlash; 3) mexanizm zvenolarining xarakterli nuqtalarining chiziqli va nisbiy tezlanishlarini hamda zvenolarning burchak tezlanishlarini qiymatlarini va yo’nalishlarini aniqlash. mexanizmlarning kinematik analizi usullari: 1) grafik usul – bu usul ancha sodda bo’lib, aniq ma’lumotlar olib bo’lmaydi. mexanizmlar kinematikasini bu usulda analiz qilinganda o’rtacha qiymatlar olinadi. 2) grafo-analitik usul- (tezlik va tezlanishlar rejalari usuli) bu usulda grafik usulga nisbatan aniqroq ma’lumotlar olinadi. …

2 / 12

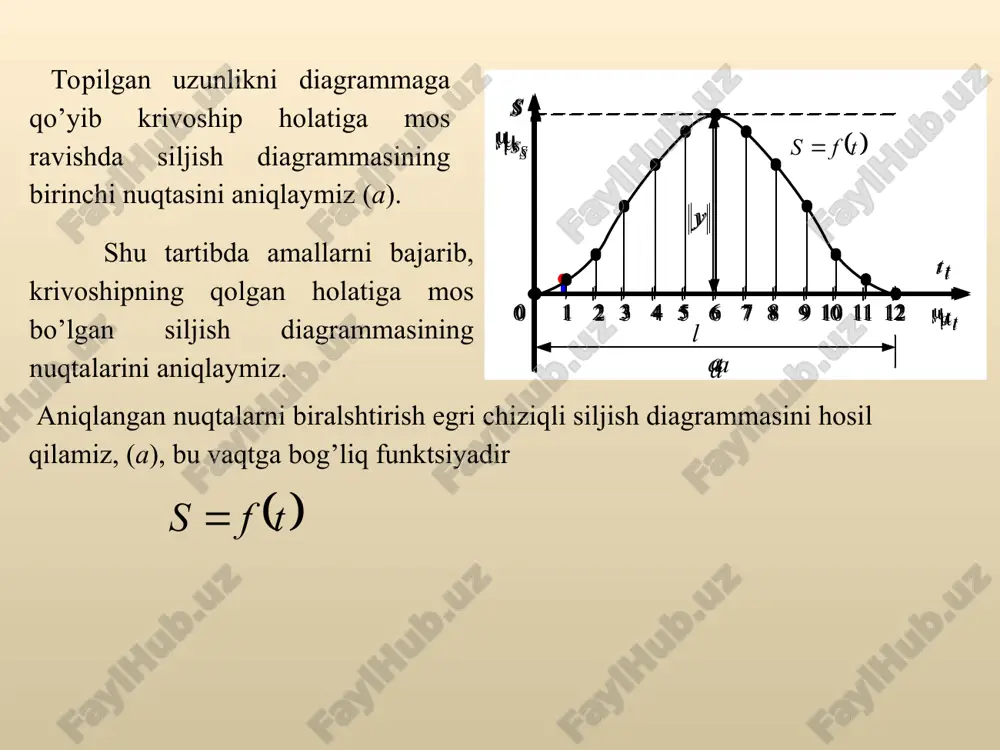

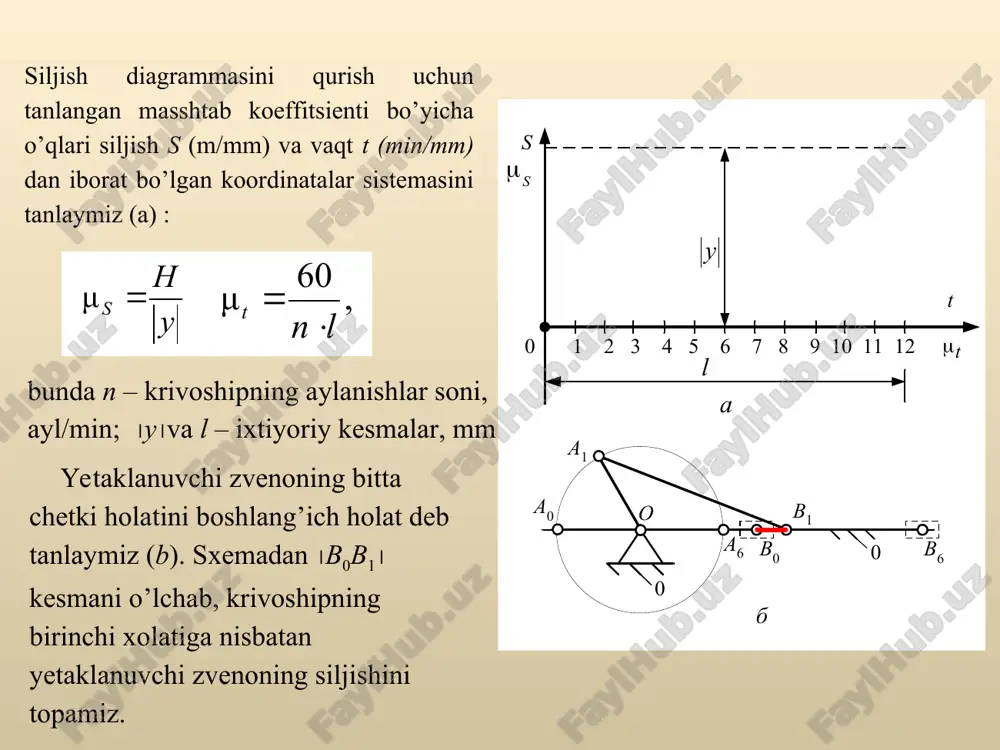

ar, mm. siljish diagrammasini qurish uchun tanlangan masshtab koeffitsienti bo’yicha o’qlari siljish s (m/mm) va vaqt t (min/mm) dan iborat bo’lgan koordinatalar sistemasini tanlaymiz (a) : yetaklanuvchi zvenoning bitta chetki holatini boshlang’ich holat deb tanlaymiz (b). sxemadan b0b1 kesmani o’lchab, krivoshipning birinchi xolatiga nisbatan yetaklanuvchi zvenoning siljishini topamiz. aniqlangan nuqtalarni biralshtirish egri chiziqli siljish diagrammasini hosil qilamiz, (a), bu vaqtga bog’liq funktsiyadir topilgan uzunlikni diagrammaga qo’yib krivoship holatiga mos ravishda siljish diagrammasining birinchi nuqtasini aniqlaymiz (a). shu tartibda amallarni bajarib, krivoshipning qolgan holatiga mos bo’lgan siljish diagrammasining nuqtalarini aniqlaymiz. kinematik analizning ikkinchi masalasini yechish uchun, siljish diagrammasini differentsiyallash usulidan foydalanib (a), tezlik analogi diagrammasini quramiz. yangi koordinatalar sistemasining vaqt masshtabini (b) siljish diagrammasining masshtab koeffitsientiga tenglashtirib olamiz (a). vaqt belgilangan o’q chiziqning davomidan h1 kesmani chizamiz. buning natijasida differensiyallashning qutbi hisoblangan p1 nuqtani aniqlaymiz (b). tezlik analogi o’qining masshtab koeffitsienti, m/s·mm siljish diagrammasining egri chizig’ida yotgan nuqtalarga urinma o’tkazamiz (a). …

3 / 12

10 11 12 s a s  t t  0 1 2 3 4 5 6 7 8 9 10 11 12 s  tfs a s  t t  ( ) t f s = 0 1 2 3 4 5 6 7 8 9 10 11 12 b t t  0 1 2 3 4 5 6 7 8 9 10 11 12 h 1 b p 1 t t  0 1 2 3 4 5 6 7 8 9 10 11 12  ,t  , t s  tfs a  fs s  . μ μ μ 1 t s dt ds h × = 0 1 2 3 4 5 6 7 8 9 10 11 12 h 1 b p 1 dt ds t t  dt ds  1 0 1 2 3 4 5 6 7 8 …

4 / 12

mexanizmlarning kinematik analizi - Page 4

5 / 12

mexanizmlarning kinematik analizi - Page 5
