mexanizmlarning kinetostatikasi

PPTX 15 стр. 241,6 КБ Бесплатная загрузка

15 стр.

FaylHub.uz

Скачать через Telegram

Размер 241,6 КБ

Тип файла PPTX

Страницы 15

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 15

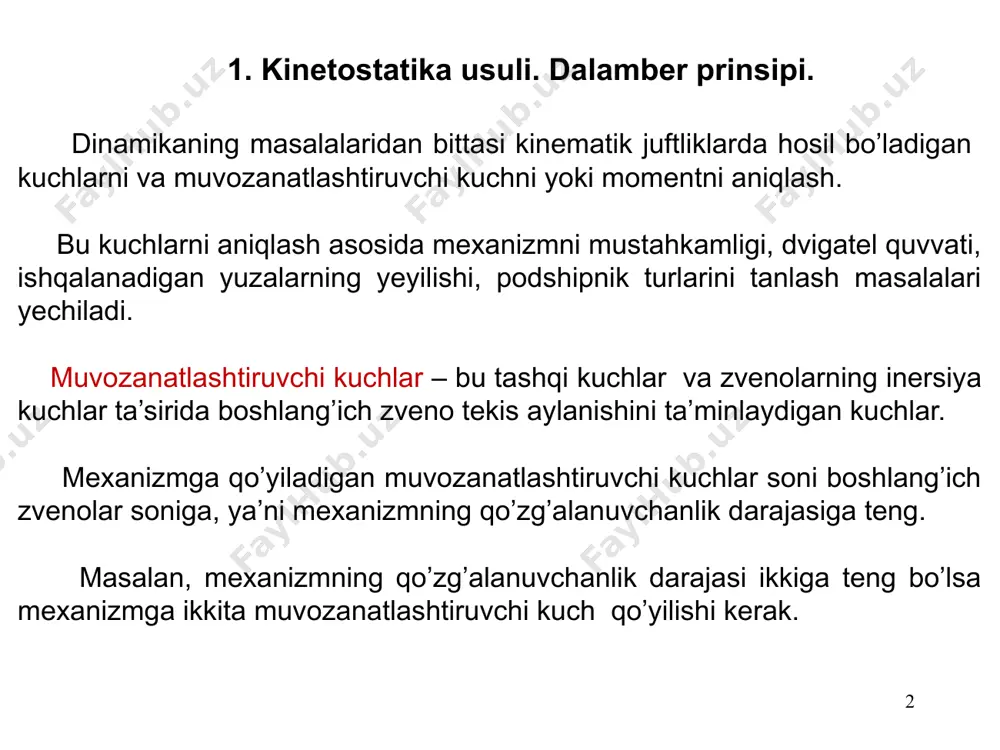

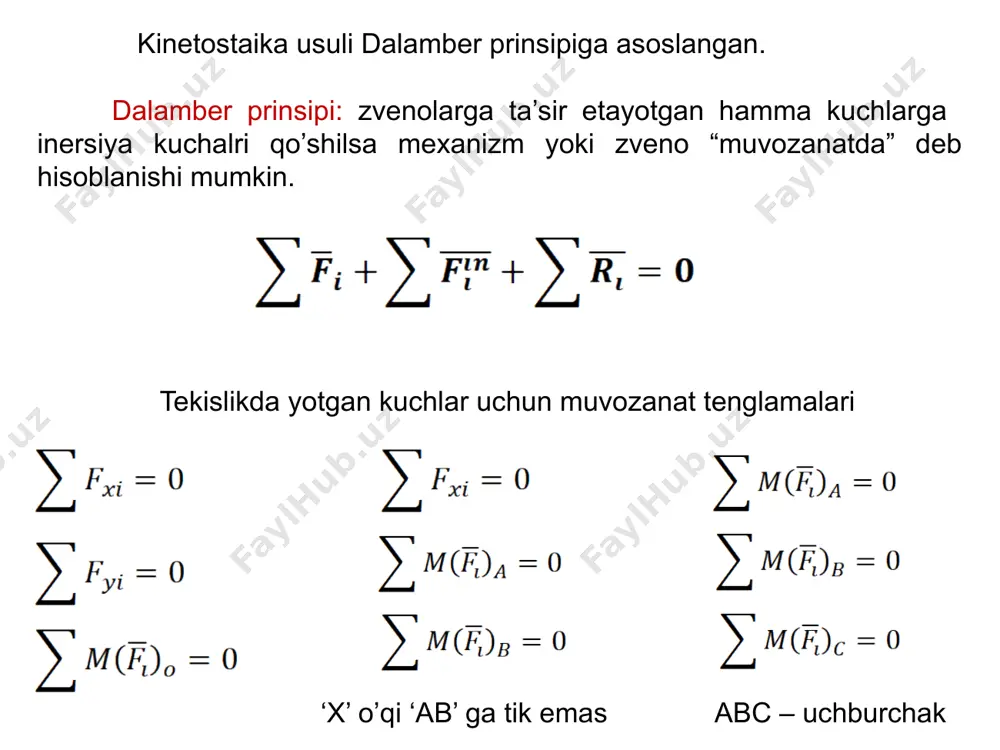

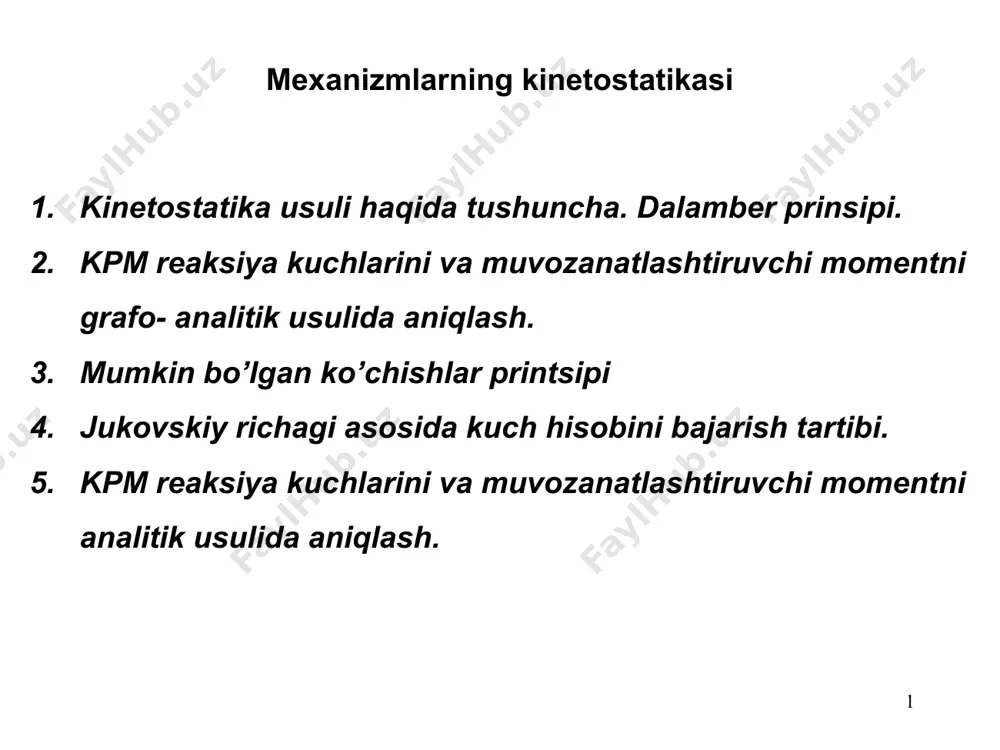

1722074568.pptx /docprops/thumbnail.jpeg mexanizmlarning kinetostatikasi mexanizmlarning kinetostatikasi kinetostatika usuli haqida tushuncha. dalamber prinsipi. kpm reaksiya kuchlarini va muvozanatlashtiruvchi momentni grafo- analitik usulida aniqlash. mumkin bo’lgan ko’chishlar printsipi jukovskiy richagi asosida kuch hisobini bajarish tartibi. kpm reaksiya kuchlarini va muvozanatlashtiruvchi momentni analitik usulida aniqlash. 1 2 1. kinetostatika usuli. dalamber prinsipi. dinamikaning masalalaridan bittasi kinematik juftliklarda hosil bo’ladigan kuchlarni va muvozanatlashtiruvchi kuchni yoki momentni aniqlash. bu kuchlarni aniqlash asosida mexanizmni mustahkamligi, dvigatel quvvati, ishqalanadigan yuzalarning yeyilishi, podshipnik turlarini tanlash masalalari yechiladi. muvozanatlashtiruvchi kuchlar – bu tashqi kuchlar va zvenolarning inersiya kuchlar ta’sirida boshlang’ich zveno tekis aylanishini ta’minlaydigan kuchlar. mexanizmga qo’yiladigan muvozanatlashtiruvchi kuchlar soni boshlang’ich zvenolar soniga, ya’ni mexanizmning qo’zg’alanuvchanlik darajasiga teng. masalan, mexanizmning qo’zg’alanuvchanlik darajasi ikkiga teng bo’lsa mexanizmga ikkita muvozanatlashtiruvchi kuch qo’yilishi kerak. 3 mexanizmga ta’sir etadigan noma’lum tashqi kuchlarga va kinematik juftliklarda hosil bo’ladigan reaksiya kuchlarga zvenolarning inersiya kuchlar qo’shilgan holda kuchlar hisobi amalga oshiriladi. bu hisoblash usuli kinetoctatika usuli …

2 / 15

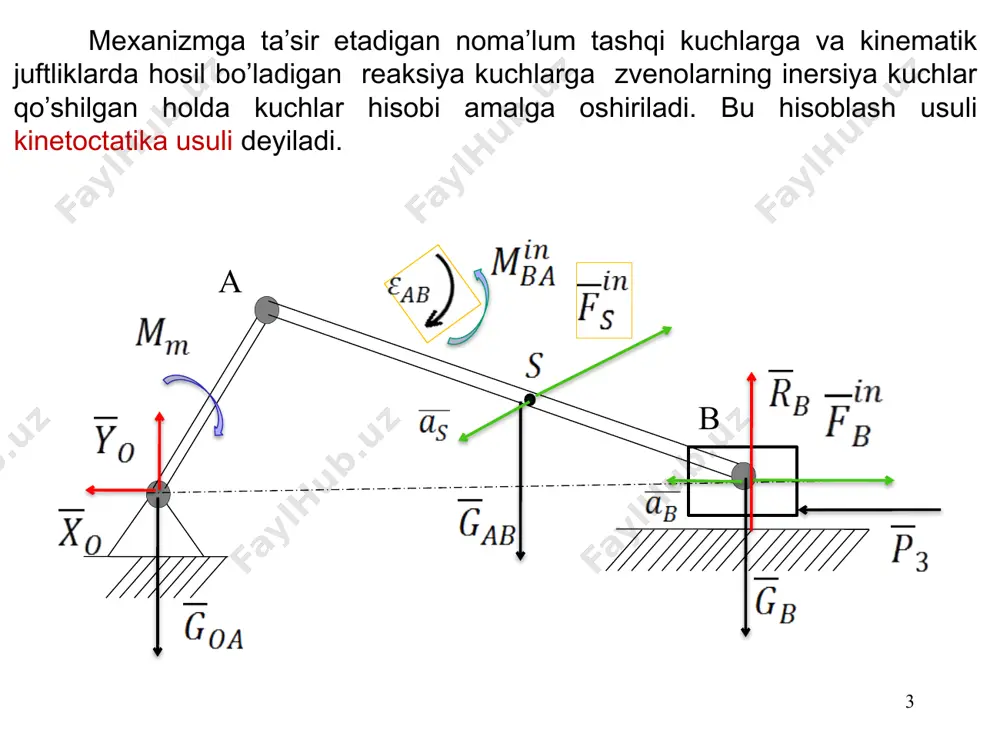

rni muvozanatini o’rganib chiqamiz 7 3 zveno, ya’ni b polzun muvozanati kuchlar ko’pburchakdan no’malum kuchlarni aniqlaymiz, bu kuchlar ko’pburchakdan reaktsiya kuchlari teskari yo’nalganligi ko’rinib turibdi 8 2 zveno, ya’ni ab shatunning muvozanati a b kuchlar ko’pburchakdan no’malum kuchlarni aniqlaymiz, bu kuchlar ko’pburchakdan reaktsiya kuchi teskari yo’nalganligi ko’rinib turibdi 9 3 zveno, ya’ni oa krivoshipning muvozanati o a kuchlar ko’pburchakdan no’malum kuchlarni aniqlaymiz, bu kuchlar ko’pburchak-dan reaktsiya kuchi teskari yo’nal-ganligi ko’rinib turibdi 10 o a b ωoa εba (s) qo’zg’almas zveno (stoyka) va harakatlanuvchi zvenolar orasida hosil bo’ladigan tashqi reaksiya kuchlarni qo’yamiz.: qozg’lmas o sharnirda hosil bo’ladigan reaksiya kuchni ikkita tashkil etuvchiga ajratamiz: va polzunga ta’sir qiladigan reaksiya kuchi yo’naltiruvchilarga tik yo’nalgan. 5. kpm reaksiya kuchlarini va muvozanatlashtiruvchi momentni analitik usulida aniqlash. 11 o a b ωoa εba (s) bog’lanishlar o’rniga reaksiya kuchlarini qo’yib, mexanizm erkin holatga keltirildi deb hisoblash mumkin. mexanizm zvenolariga inersiya kuchlarini qo’yib, mexanizm “muvozanat” holatga keltirildi deb …

3 / 15

vozanat tenglamasi tuziladi: ∑ 15 15 kpm kuch tahlili natijasida 8-muvozanat tenglamasi tuzildi va 8- nomalum kuchlar aniqlandi image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png image38.png image36.png image37.png image45.png image46.png image39.png image40.png image41.png image42.png image43.png image44.png image50.png image47.png image48.png image49.png image54.png image51.png image52.png image53.png image57.png image55.png image56.png image59.png image60.png image58.png

4 / 15

mexanizmlarning kinetostatikasi - Page 4

5 / 15

mexanizmlarning kinetostatikasi - Page 5
