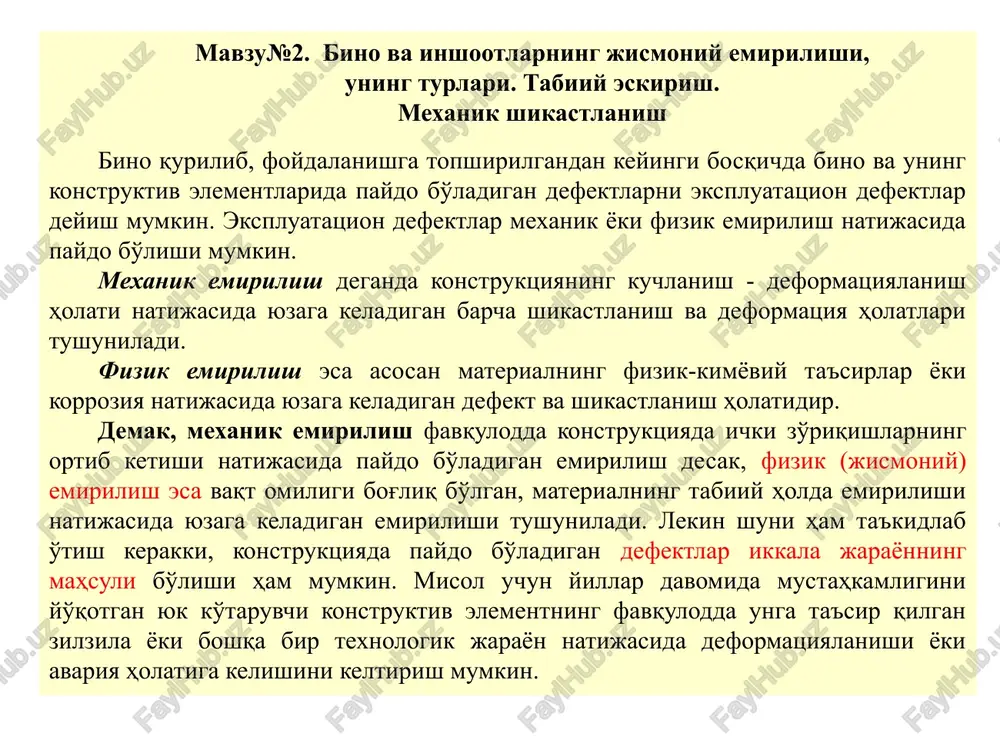

slayd 1 mavzu№2. bino va inshootlarning jismoniy emirilishi, uning turlari. tabiiy eskirish. mexanik shikastlanish bino qurilib, foydalanishga topshirilgandan keyingi bosqichda bino va uning konstruktiv elementlarida paydo bo'ladigan defektlarni ekspluatatsion defektlar deyish mumkin. ekspluatatsion defektlar mexanik yoki fizik emirilish natijasida paydo bo'lishi mumkin. mexanik emirilish deganda konstruktsiyaning kuchlanish - deformatsiyalanish holati natijasida yuzaga keladigan barcha shikastlanish va deformatsiya holatlari tushuniladi. fizik emirilish esa asosan materialning fizik-kimyoviy ta'sirlar yoki korroziya natijasida yuzaga keladigan defekt va shikastlanish holatidir. demak, mexanik emirilish favqulodda konstruktsiyada ichki zo'riqishlarning ortib ketishi natijasida paydo bo'ladigan emirilish desak, fizik (jismoniy) emirilish esa vaqt omiligi bog'liq bo'lgan, materialning tabiiy holda emirilishi natijasida yuzaga keladigan emirilishi tushuniladi. lekin shuni ham ta'kidlab o'tish kerakki, konstruktsiyada paydo bo'ladigan defektlar ikkala jarayonning mahsuli bo'lishi ham mumkin. misol uchun yillar davomida mustahkamligini yo'qotgan yuk ko'taruvchi konstruktiv elementning favqulodda unga ta'sir qilgan zilzila yoki boshqa bir texnologik jarayon natijasida deformatsiyalanishi yoki avariya holatiga kelishini keltirish mumkin. …

2 / 21

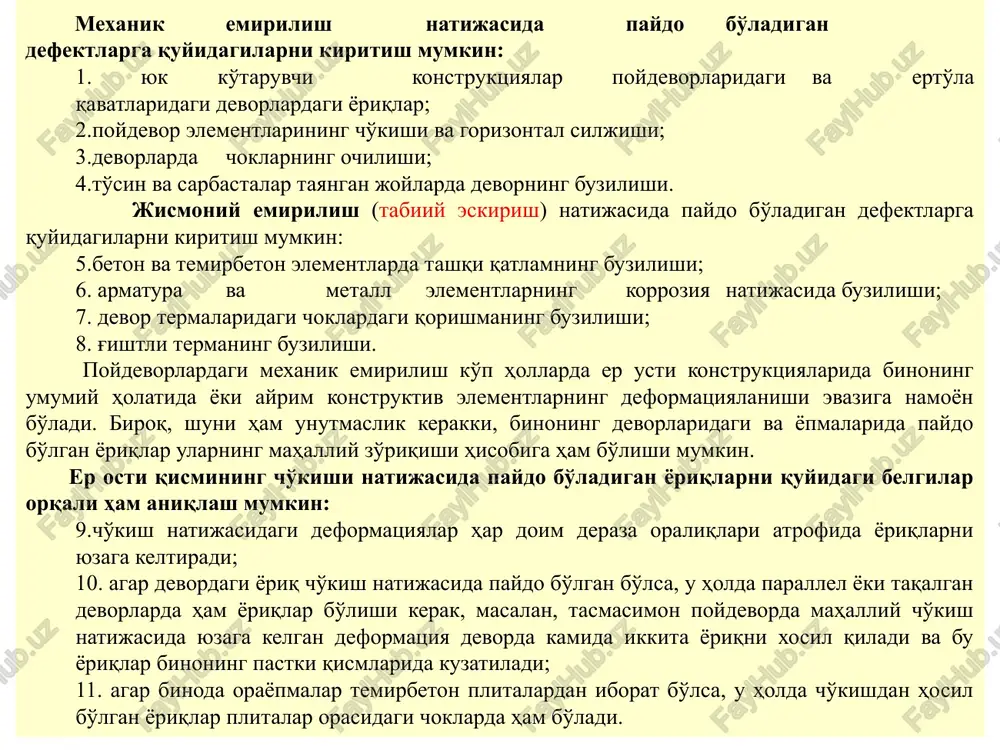

ning buzilishi. poydevorlardagi mexanik emirilish ko'p hollarda er usti konstruktsiyalarida binoning umumiy holatida yoki ayrim konstruktiv elementlarning deformatsiyalanishi evaziga namoyon bo'ladi. biroq, shuni ham unutmaslik kerakki, binoning devorlaridagi va yopmalarida paydo bo'lgan yoriqlar ularning mahalliy zo'riqishi hisobiga ham bo'lishi mumkin. er osti qismining cho'kishi natijasida paydo bo'ladigan yoriqlarni quyidagi belgilar orqali ham aniqlash mumkin: cho'kish natijasidagi deformatsiyalar har doim deraza oraliqlari atrofida yoriqlarni yuzaga keltiradi; agar devordagi yoriq cho'kish natijasida paydo bo'lgan bo'lsa, u holda parallel yoki taqalgan devorlarda ham yoriqlar bo'lishi kerak, masalan, tasmasimon poydevorda mahalliy cho'kish natijasida yuzaga kelgan deformatsiya devorda kamida ikkita yoriqni xosil qiladi va bu yoriqlar binoning pastki qismlarida kuzatiladi; agar binoda orayopmalar temirbeton plitalardan iborat bo'lsa, u holda cho'kishdan hosil bo'lgan yoriqlar plitalar orasidagi choklarda ham bo'ladi. binolarda cho'kish natijasida hosil bo'lgan yoriqlar jismoniy emirilish bilan bog'liq bo'lgan bo'lishi ham mumkin. poydevorlarning korroziya natijasida emirilishi ularning ostki qismining yuzasini kamayishiga olib keladi. buning natijasida …

3 / 21

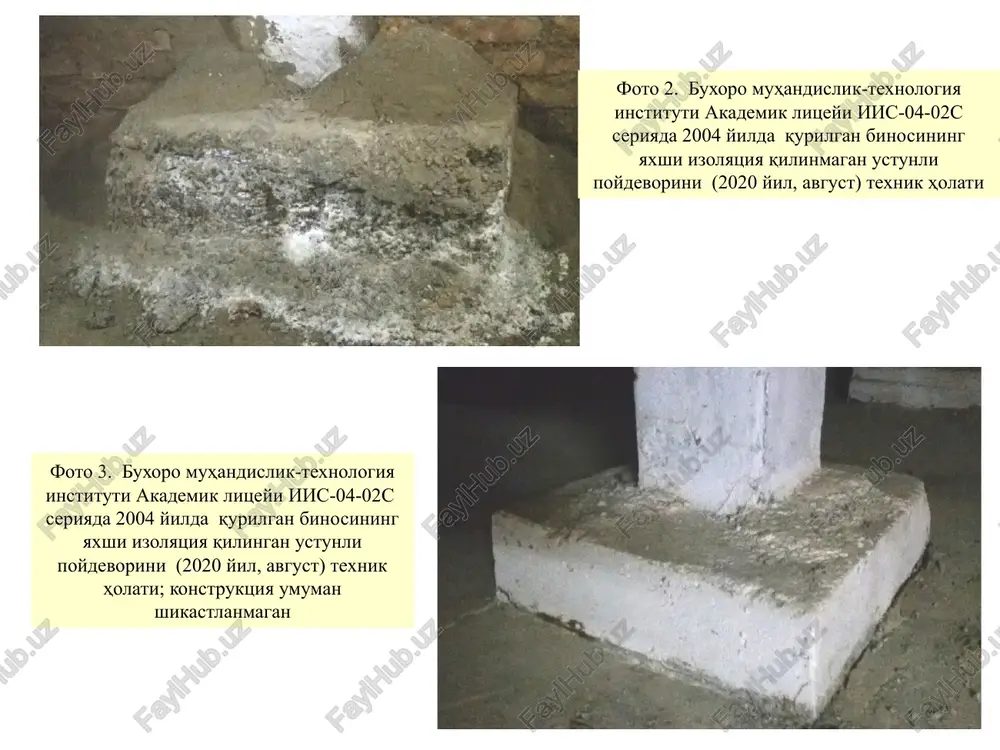

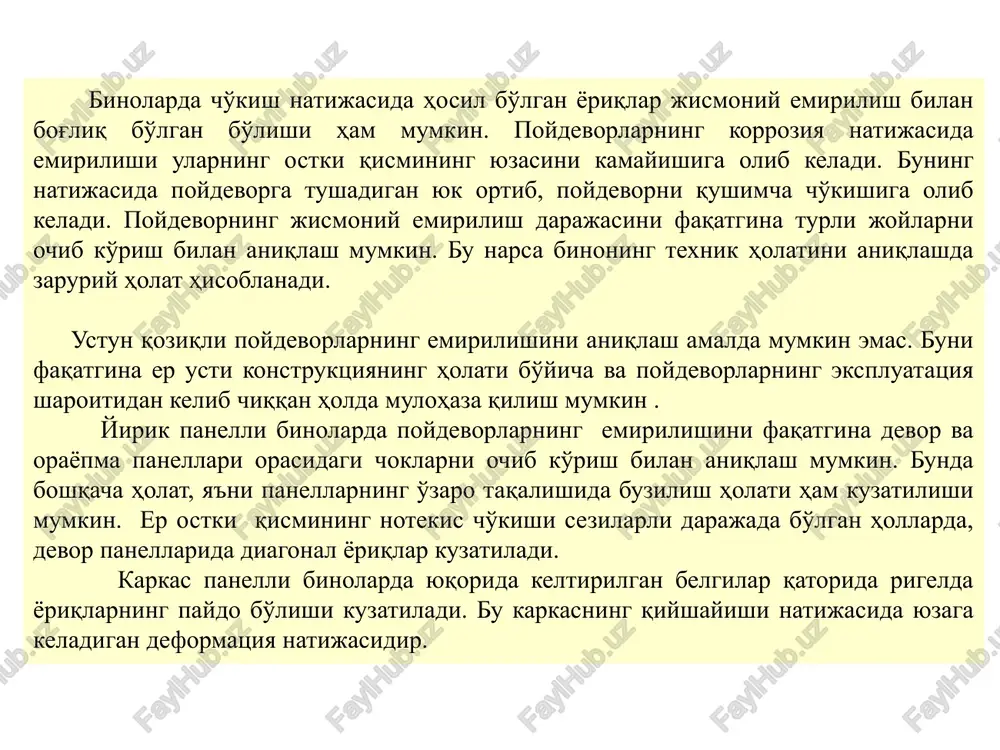

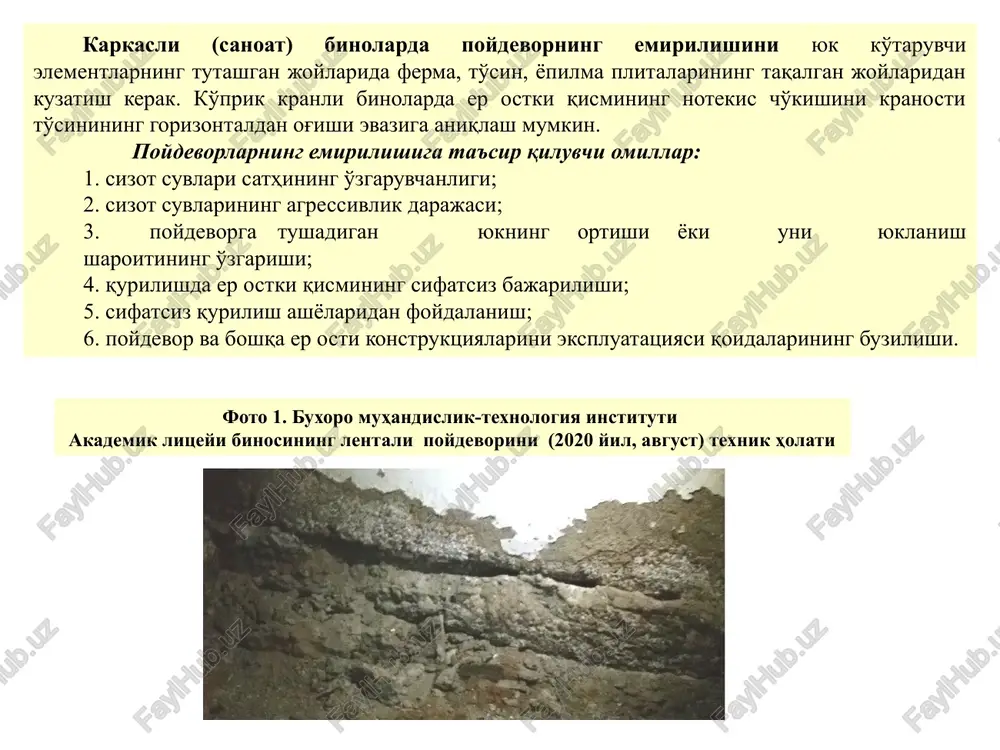

n. er ostki qismining notekis cho'kishi sezilarli darajada bo'lgan hollarda, devor panellarida diagonal yoriqlar kuzatiladi. karkas panelli binolarda yuqorida keltirilgan belgilar qatorida rigelda yoriqlarning paydo bo'lishi kuzatiladi. bu karkasning qiyshayishi natijasida yuzaga keladigan deformatsiya natijasidir. karkasli (sanoat) binolarda poydevorning emirilishini yuk ko'taruvchi elementlarning tutashgan joylarida ferma, to'sin, yopilma plitalarining taqalgan joylaridan kuzatish kerak. ko'prik kranli binolarda er ostki qismining notekis cho'kishini kranosti to'sinining gorizontaldan og'ishi evaziga aniqlash mumkin. poydevorlarning emirilishiga ta'sir qiluvchi omillar: sizot suvlari sathining o'zgaruvchanligi; sizot suvlarining agressivlik darajasi; poydevorga tushadigan yukning ortishi yoki uni yuklanish sharoitining o'zgarishi; qurilishda er ostki qismining sifatsiz bajarilishi; sifatsiz qurilish ashyolaridan foydalanish; poydevor va boshqa er osti konstruktsiyalarini ekspluatatsiyasi qoidalarining buzilishi. foto 1. buxoro muhandislik-texnologiya instituti akademik litseyi binosining lentali poydevorini (2020 yil, avgust) texnik holati foto 2. buxoro muhandislik-texnologiya instituti akademik litseyi iis-04-02s seriyada 2004 yilda qurilgan binosining yaxshi izolyatsiya qilinmagan ustunli poydevorini (2020 yil, avgust) texnik holati foto 3. buxoro …

4 / 21

o'rtacha 500 ming sumni tashkil etgan) bunda, alohida ta'kidlash lozim bo'lgan narsa, erto'la qismining sizot suvlari yoki maishiy suvlarning ko'tarilishi. erto'lalarning suv bosishi, gidroizolyatsiyaning buzilishi natijasda yuzaga keladi. so'nggi yillarda respublikamiz hududlarida sizot suvlari sathining sezilarli darajada ko'tarilganligi, binolarda mahalliy drenaj tarmog'ini loyihalashda, binoni sizot suvlaridan himoyalashdagi muhim muxandislik tadbirlarni kuchaytirishni taqozo etadi. devorlarda yoriqlarning paydo bo'lishi ichki kuchlar taqsimoti buzilganligidan dalolat beradi. yoriqlar devor konstruktsiyasida turli xildagi zo'riqish va deformatsiyalarning tashqi belgisi bo'lib hisoblanadi. bunday darzlar aniqlanganda, avvalombor ularni keltirib chiqaruvchi manbani aniqlash muhim hisoblanadi. devorlarning shikastlanishi va deformatsiyalanishiga olib keluvchi sabablarga quyidagilar kiradi: - binoning bir qismini notekis cho'kishi, bunda devorda qo'shimcha kuchlanganlik holati yuzaga kelib, u yoriqlarning paydo bo'lishiga olib keladi; - ta'sir qiluvchi yukga nisbatan konstruktsiya materialining yuk ko'tarish qobiliyatini mos kelmasligi; - binoning uzunligi bo'yicha harorat choklarining yo'qligi; - devorlarda turli maqsadlar uchun texnik talablarga rioya qilinmagan holda qo'shimcha oraliqlar quyilganligi; - zaminning deformatsiyasi (etarlicha …

5 / 21

formatsiyani keltirib chiqaruvchi sabab bino ostidagi zamin gruntining turli joylarda turlicha deformatsiyalanish xususiyati bilan izohlanishi mumkin. devorlarda paydo bo'luvchi yoriqlar, ularning kelib chiqishi tafsilotiga ko'ra bo'lishi mumkin. bular, kirishish, harorat, cho'kish va korroziya ta'sirida paydo bo'luvchi darzlardir. devor va taqalib birikkan joylardan suv o'tkazuvchanlik – panellarda darzlarning mavjudligidan, taqalib birikkan joylarda, deraza romlarining oraliqlar bilan zich joylashmaganligidan darak beradi. devorlar va choklarning muzlashi – issiqlik izolyatsiyasi qatlamining etarli emasligidan; harorat-namlik deformatsiyasi ta'sirida uning tarkibini buzilishidan; namlanish (yuqori darajadagi boshlang'ich yoki ekspluatatsion namlik); tomdan suv o'tishi; chordoq yopmasining issiqlik saqlash qatlamining buzilishi va h.k. natijasida yuzaga keladi. 1-rasmda zamin deformatsiyasi bilan bog'liq bo'lgan ba'zi holatlar ko'rsatilgan. 1-rasm. tosh-g'isht konstruktsiyali binolarda uchraydigan shikastlanish va deformatsiya holatlari.1-mustahkam zamin; 2-kuchsiz zamin; a) o'rta qismning cho'kishi; b) chetki qismlarning cho'kishi; v) binoni bir qismining cho'kishi; g) binoning vertikaldan og'ishi. kirishish natijasida paydo bo'lgan darzlar devor yuzasida tartibsiz to'rsimon ko'rinishga ega bo'lib, darzlarning kengligi 0,3 mm …
