1 / 50

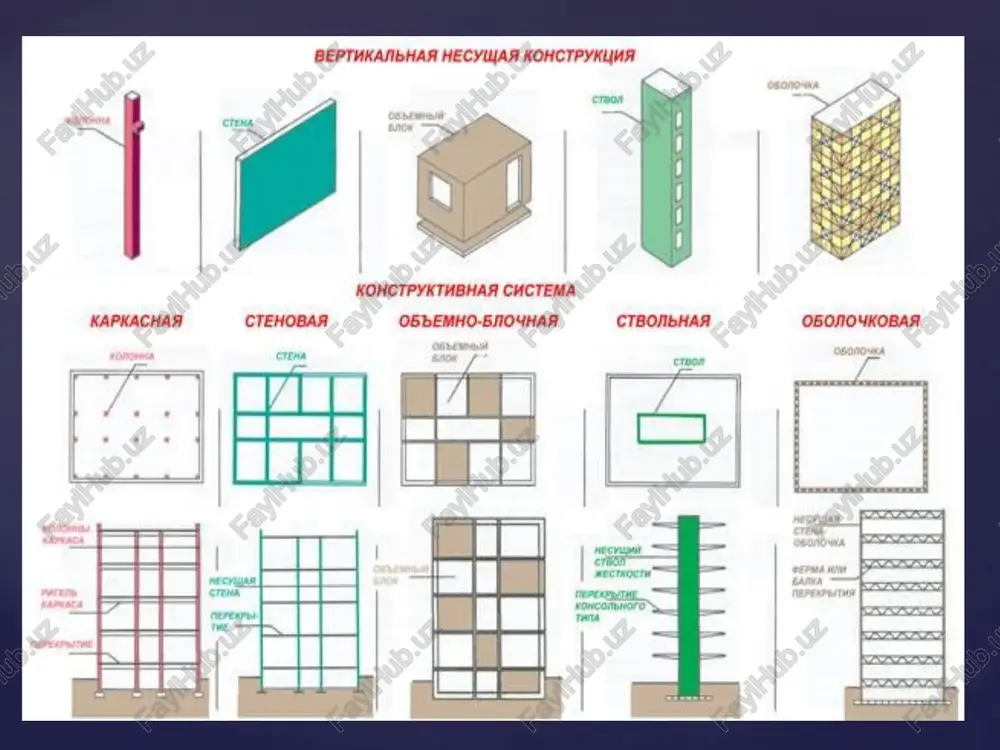

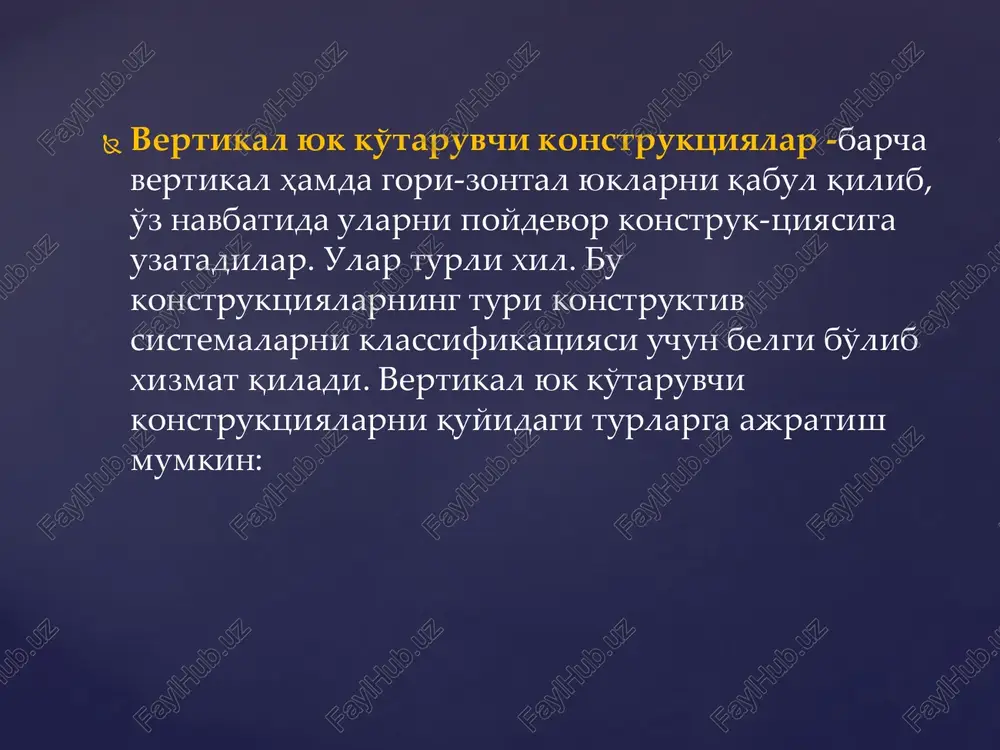

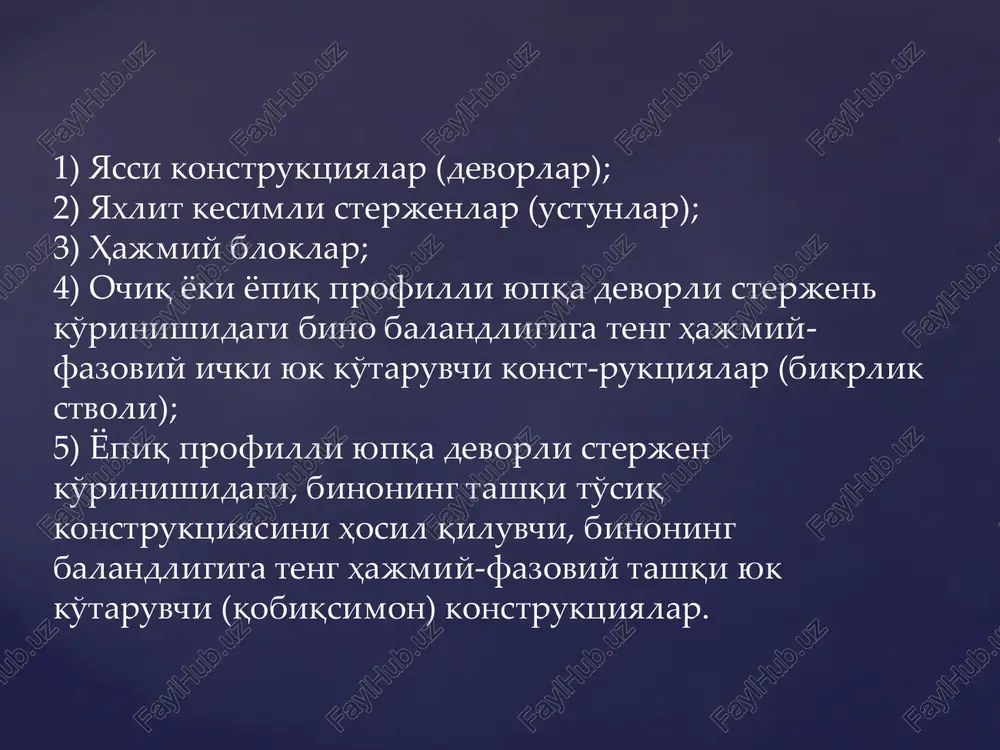

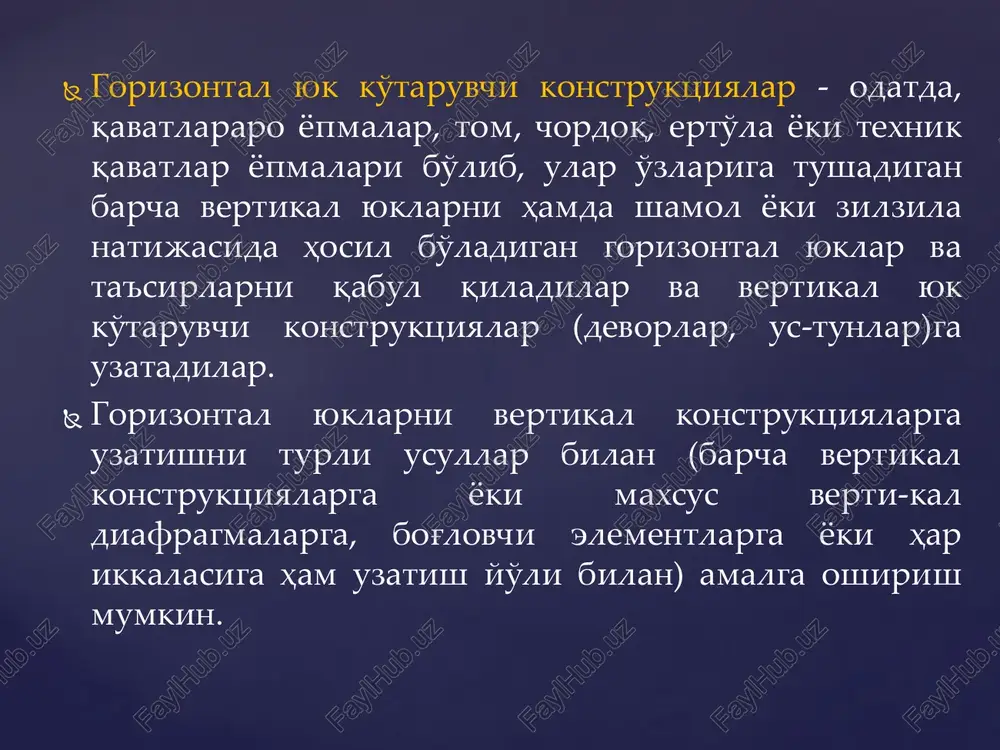

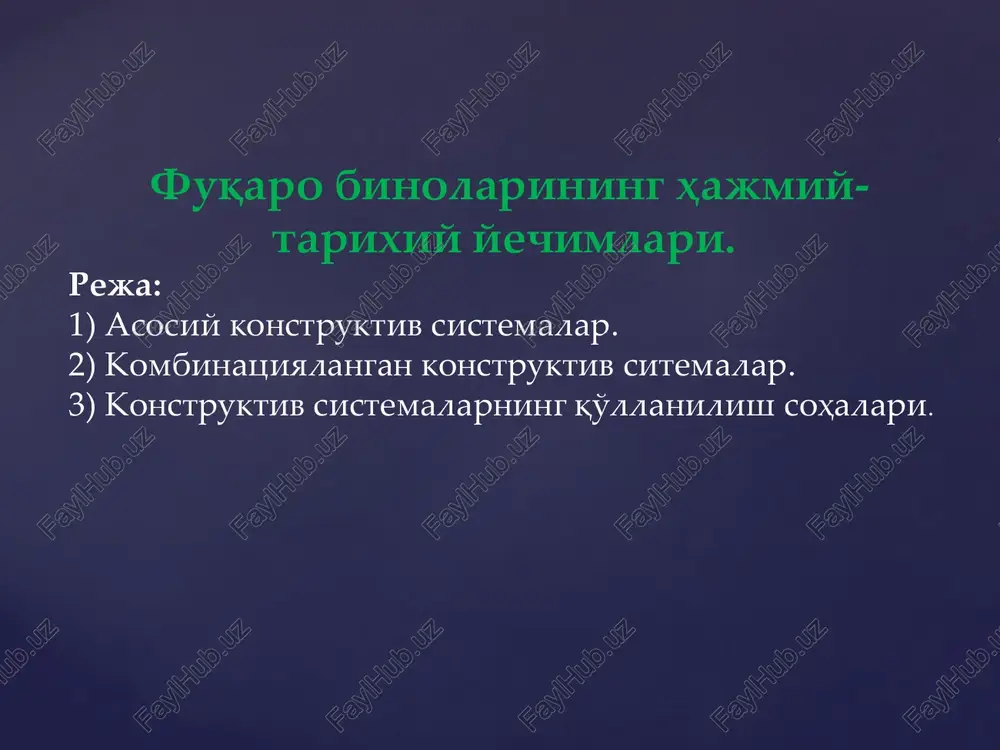

prezentatsiya powerpoint fuqaro binolarining hajmiy- tarixiy yechimlari. reja: 1) asosiy konstruktiv sistemalar. 2) kombinatsiyalangan konstruktiv sitemalar. 3) konstruktiv sistemalarning qo'llanilish sohalari.  gorizontal yuk ko'taruvchi konstruktsiyalar - odatda, qavatlararo yopmalar, tom, chordoq, erto'la yoki texnik qavatlar yopmalari bo'lib, ular o'zlariga tushadigan barcha vertikal yuklarni hamda shamol yoki zilzila natijasida hosil bo'ladigan gorizontal yuklar va ta'sirlarni qabul qiladilar va vertikal yuk ko'taruvchi konstruktsiyalar (devorlar, us-tunlar)ga uzatadilar.  gorizontal yuklarni vertikal konstruktsiyalarga uzatishni turli usullar bilan (barcha vertikal konstruktsiyalarga yoki maxsus verti-kal diafragmalarga, bog'lovchi elementlarga yoki har ikkalasiga ham uzatish yo'li bilan) amalga oshirish mumkin.  vertikal yuk ko'taruvchi konstruktsiyalar -barcha vertikal hamda gori-zontal yuklarni qabul qilib, o'z navbatida ularni poydevor konstruk-tsiyasiga uzatadilar. ular turli xil. bu konstruktsiyalarning turi konstruktiv sistemalarni klassifikatsiyasi uchun belgi bo'lib xizmat qiladi. vertikal yuk ko'taruvchi konstruktsiyalarni quyidagi turlarga ajratish mumkin: 1) yassi konstruktsiyalar (devorlar); 2) yaxlit kesimli sterjenlar (ustunlar); 3) hajmiy bloklar; 4) ochiq yoki yopiq profilli …

2 / 50

'taruvchi konstruktsiya-larning majmuasidir. konstruktiv sistemani tanlash bilan binodagi har bir konstruktsiyaning statik roli belgilanadi. shuning uchun ham konstruktiv sistemani tanlashdagi asosiy masalalardan biri - vertikal yuk ko'taruvchi konstruktsiyalarga gorizontal yuklarni taqsimlanish xarakterini va ular orasidagi o'zaro ta'sirlarni aniq- lashdir. u loyihaning hajmiy-plan echimiga, me'moriy-kompozitsiyasiga va iqtisodiy ko'rsatkichlariga ta'sir ko'rsatadi. shuning bilan birga konstruktiv sistemani tanlashga loyihalanayotgan binoning tipi, uning qavatliligi va qurilishning injener-geologik sharoiti ham ta'sir ko'rsatadi. devorli (karkassiz) konstruktiv sistema da, ta'rifga binoan, binodagi barcha gorizontal konstruktsiyalardan tushadigan vertikal va gorizontal yuklarni yuk ko'taruvchi devorlar qabul qiladilar (10.1-rasm). a b buylama yuk kutaruvchi devorlar kundalang devor yopma yuk kutaruvchi devor panellari yopma panel devorli (karkassiz) konstruktiv sistemada, ta'rifga binoan, binodagi barcha gorizontal konstruktsiyalardan tushadigan vertikal va gorizontal yuklarni yuk ko'taruvchi devorlar qabul qiladilar karkasli konstruktiv sistema da barcha gorizontal konstruktsiya - lardan uzatiladigan vertikal hamda gorizontal yuklarni binodagi ver - tikal sterjenlar – ustunlar (kolonnalar) qabul qiladilar. devorlar asosan …

3 / 50

temada barcha gorizontal konstruktsiya-lardan uzatiladigan vertikal hamda gorizontal yuklarni binodagi ver-tikal sterjenlar – ustunlar (kolonnalar) qabul qiladilar.  karkasli konstruktiv sistemalar:  a-ko'ndalang karkasli bino; b-bo'ylama karkasli bino  hajmiy-blokli konstruktiv sistemada binodan tushadigan barcha vertikal va gorizontal yuklarni ustma-ust o'rnatilgan hajmiy bloklar qabul qiladilar, binoning mustahkamligi va ustivorligi asosan yuk ko'taruvchi hajmiy bloklar tomonidan ta'minlanadi  stvolli konstruktiv sistemada binoga bo'ladigan barcha vertikal hamda gorizontal ta'sirlar stvol tomonidan qabul qilinadi (10.4-ra-sm). bunday binoning mustahkamligi va ustivorligini stvol ta'minlaydi.a b kolonnalar stvol  stvolli konstruktiv sistemalar noseysmik hududlarda 16 qavatdan baland, seysmik hududlarda 9 qavatdan baland turar-joy binolarida iqtisodiy jihatdan maqsadga muvofiq hisoblanadi. qobiqsimon konstruktiv sistemada binoga ta'sir qiladigan barcha vertikal hamda gorizontal yuklarni tashqi devor vazifasini bajaruvchi qobiq (devor) qabul qiladi. binoning mustahkamligi va ustivorligi tashqi devor – qobiq tomonidan ta'minlanadi. bunday binolarda ustunlar va gorizontal jaspaklardan iborat hovonsiz fazoviy ko'p qavatli rama ko'rinishidagi konstruktsiya ko'p qo'llaniladi. rama panjarasiga …

4 / 50

ik funktsiyasini vertikal yuklarni qabul qiluvchi karkas va ham gorizontal, ham vertikal ta'sirlarni qabul qiluvchi stvol orasida taqsimlanishiga asoslangan. baland va osmono'par binolar qurilishida bu konstruktiv sistema keng qo'llaniladi 1 2 3 4 1 karkasli-qobiqsimon konstruktiv sistema – bino-ning tashqi yuk ko'taruvchi qobig'ini ichki karkas bilan birgalikda ish-lashiga, ya'ni qobiqning ham vertikal, ham gorizontal ta'sirlarni qabul qilishiga, karkasning esa faqat vertikal yuklarni ko'tarishiga asoslangan. 1 2 blokli-devorli konstruktiv sistema – har bir qavat-da bir-biri bilan qavatlararo yopma diski bilan bog'langan yuk ko'taruvchi devor va hajmiy bloklardan yig'ilgan yuk ko'taruvchi ustunlarni birga ishlashiga asoslangan. bu konstruktiv sistema balandligi 9 qavatgacha bo'lgan binolarda qo'llaniladi. xajmiy bloklar panel devor panel devor a b stvolli-devorli konstruktiv sistema – barcha gori-zontal va vertikal yuklarni qabul qiluvchi stvol va faqat vertikal yuklarni qabul qiluvchi devorlarning birga ishlashiga asoslangan. 16 qavatdan baland bo'lgan binolarda qo'llaniladi. yuk kutaruvchi devorlar stvol stvolli-qobiqsimon konstruktiv sistema - tashqi yuk ko'taruvchi qobiqning …

5 / 50

nadi. konstruktiv sxema - ma'lum bir konstruktiv sistemaning vari-antidir. konstruktiv sxema - yuk ko'taruvchi konstruktsiya elementla-rining fazoda joylashish (bo'ylama, ko'ndalang yoki boshqacha) holatiga va tarkibiga bog'liq holda belgilanadi. uni ham loyihalashtirishning boshlang'ich bosqichida binoga qo'yilgan hajmiy-plan, konstruktiv va texnologik talablarni hisobga olgan holda tanlab olinadi. karkasli binolarda quyidagi 4 ta konstruktiv sxema qo'llani-ladi: rigellar bo'ylama, ko'ndalang yoki ikkala yo'nalishda joylashgan va rigelsiz konstruktiv sxemalar a b v g  . karkasli binolarning konstruktiv sxemalari:  a-rigellar bo'ylama joylashgan sxema; b-rigellar ko'ndalang joylashgan sxema; v-rigellar ikkala yo'nalishda joylashgan sxema; g-rigelsiz sxema. rigellar bo'ylama yo'nalishda joylashgan konstruktiv sxemalar: a- bo'ylama karkasli bino; b-kombinatsiyalangan karkasli-devorli bino. a b rigel yopma osma devor yopma rigel kolonnalar yuk kutaruvchi devor rigel kolonnalar osma devor rigel rigel kolonna kolonna yopma yopma osma devor osma devor yopma kolonna poydevor a b v g a b 4 1a b qurilish sistemasi - binolar asosiy yuk ko'taruvchi konstruk-tsiyalarining materiali …
